16A250V船型翘板摇杆开关三维结构设计

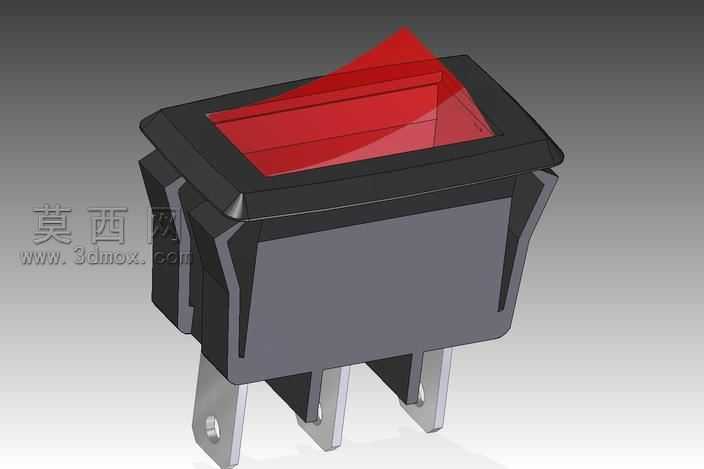

本作品为额定参数16A250V、外形尺寸29x19mm的切出式摇杆开关三维建模成果，建模过程严格遵循低压电器开关的行业设计规范，完整还原了该类开关的全部结构细节。建模阶段首先依据实物测绘尺寸搭建基准坐标系，先完成外部黑色安装基座的主体轮廓构建，针对基座两侧的弹性卡扣结构做了精细化的特征处理，确保卡扣的倾斜角度、厚度尺寸与实际产品的安装适配要求完全匹配，能够准确还原开关在面板上的卡装固定逻辑。之后构建红色翘板摇杆的操作部分，对摇杆的弧形操作面、内部与传动机构配合的卡槽结构做了精准建模，还原摇杆摆动时的运动空间预留，避免结构干涉问题。开关下部的三个金属插脚部分，按照导电件的实际尺寸建模，还原插脚的固定卡位、接电接触面的平整结构，同时区分金属插脚与塑料基座的装配关系，明确各部件的装配定位基准。材质渲染阶段，为黑色基座部分赋予哑光阻燃工程塑料材质，调整材质的粗糙度参数还原实际塑料外壳的磨砂质感，为红色摇杆部分赋予半透明的红色工程塑料材质，添加轻微的透光效果模拟实际开关翘板的材质观感，为下部金属插脚赋予镀锌金属材质，调整金属的反光度与金属质感参数，还原五金导电件的真实视觉效果。建模过程中重点校验了摇杆摆动的活动间隙、基座与插脚的配合公差、卡扣的弹性变形空间，确保整体模型的结构合理性，既可以用于电器产品的配套结构设计参考，也可作为开关类产品建模的教学参考案例，完整呈现了从外形轮廓到内部装配结构的全流程建模思路，各部件的拆分逻辑清晰，可直接用于装配干涉检查、产品渲染展示等场景。
