NASA创新实验室柔性夹持机械手结构

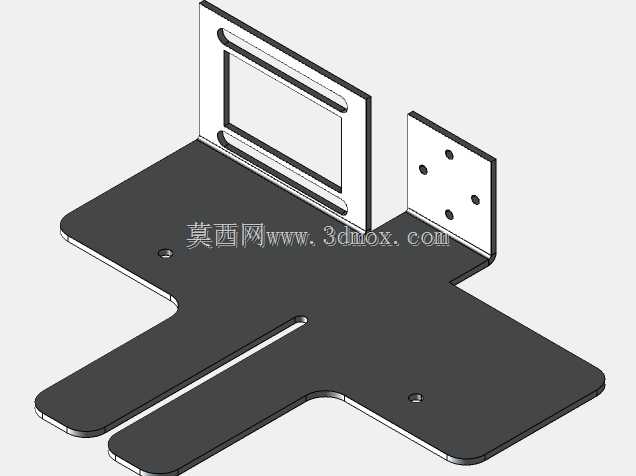

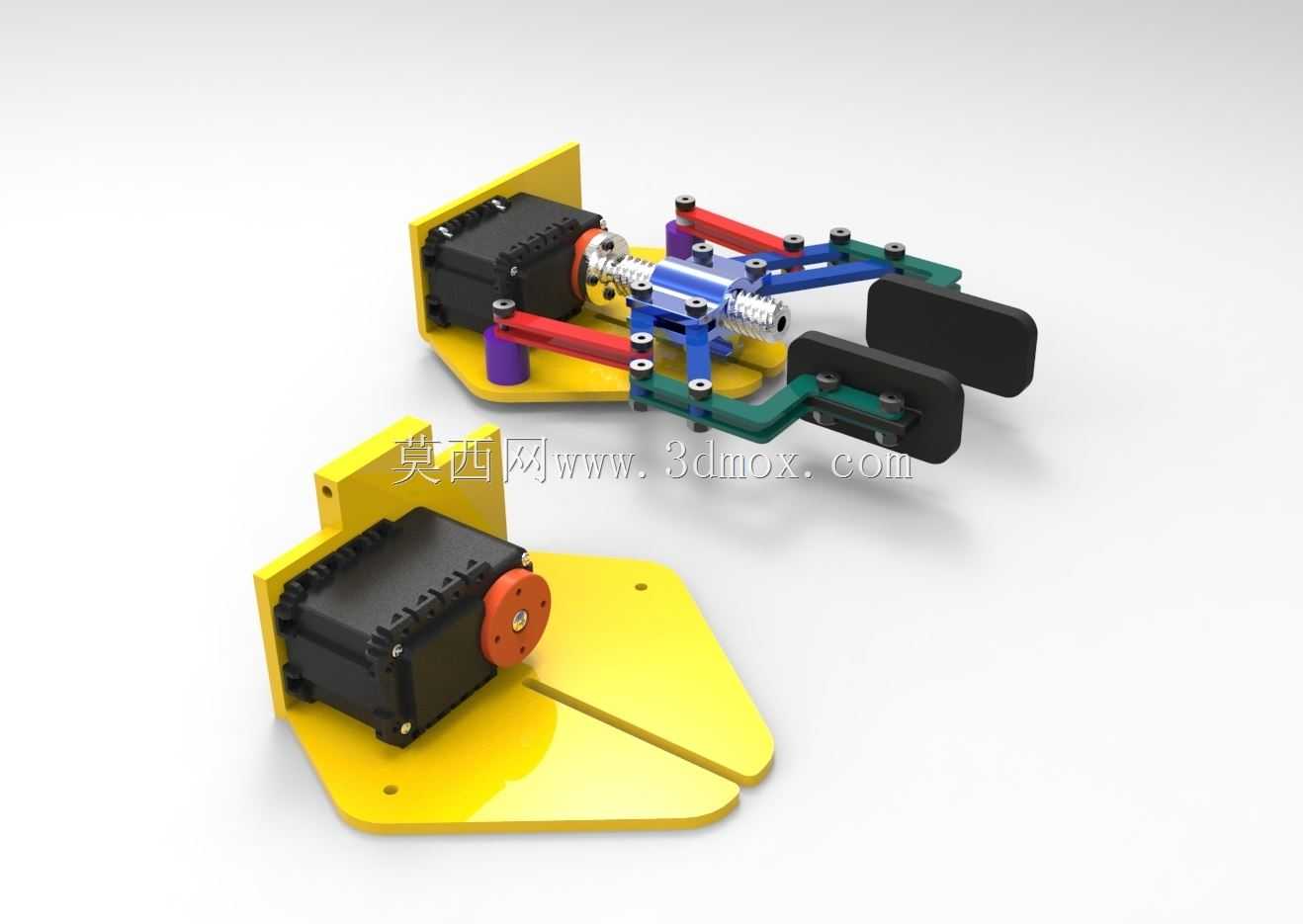

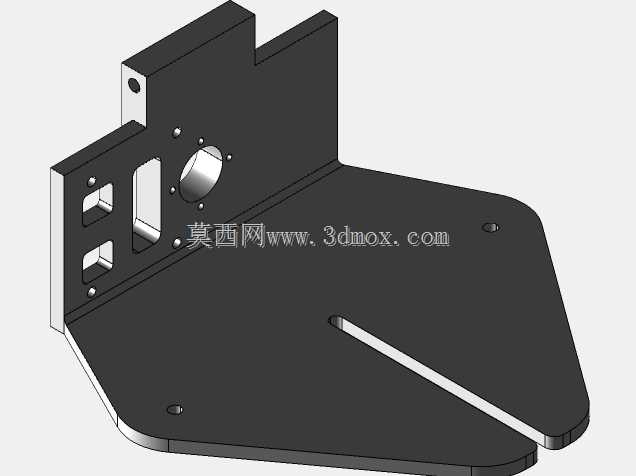

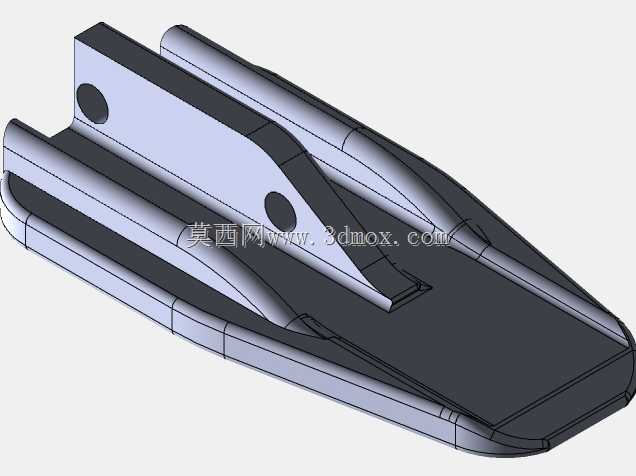

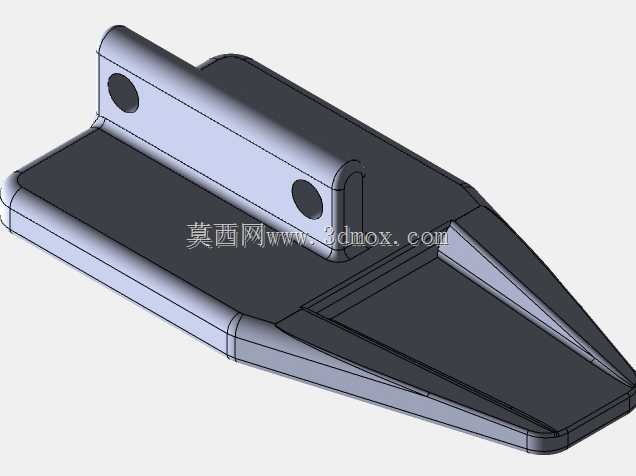

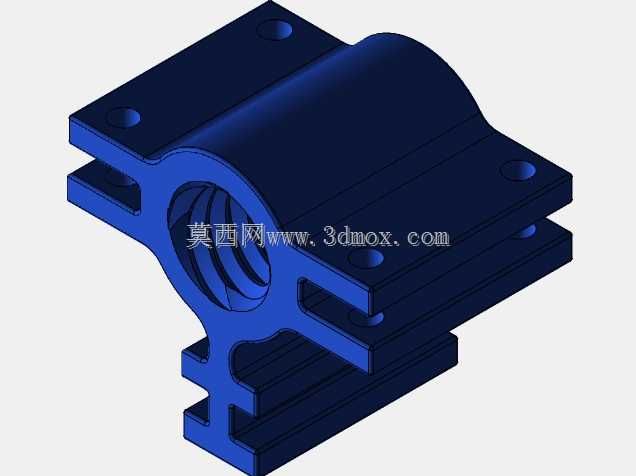

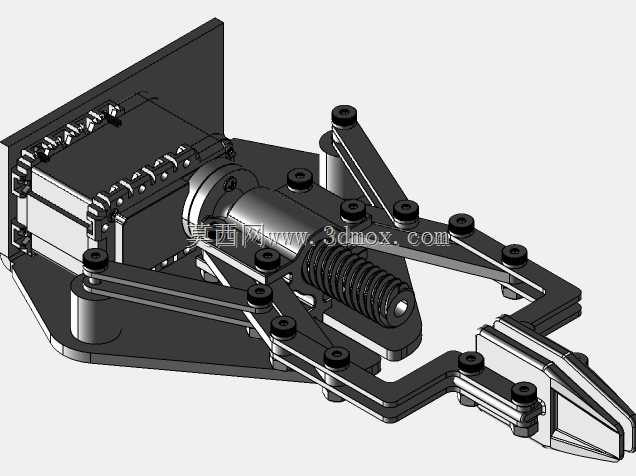

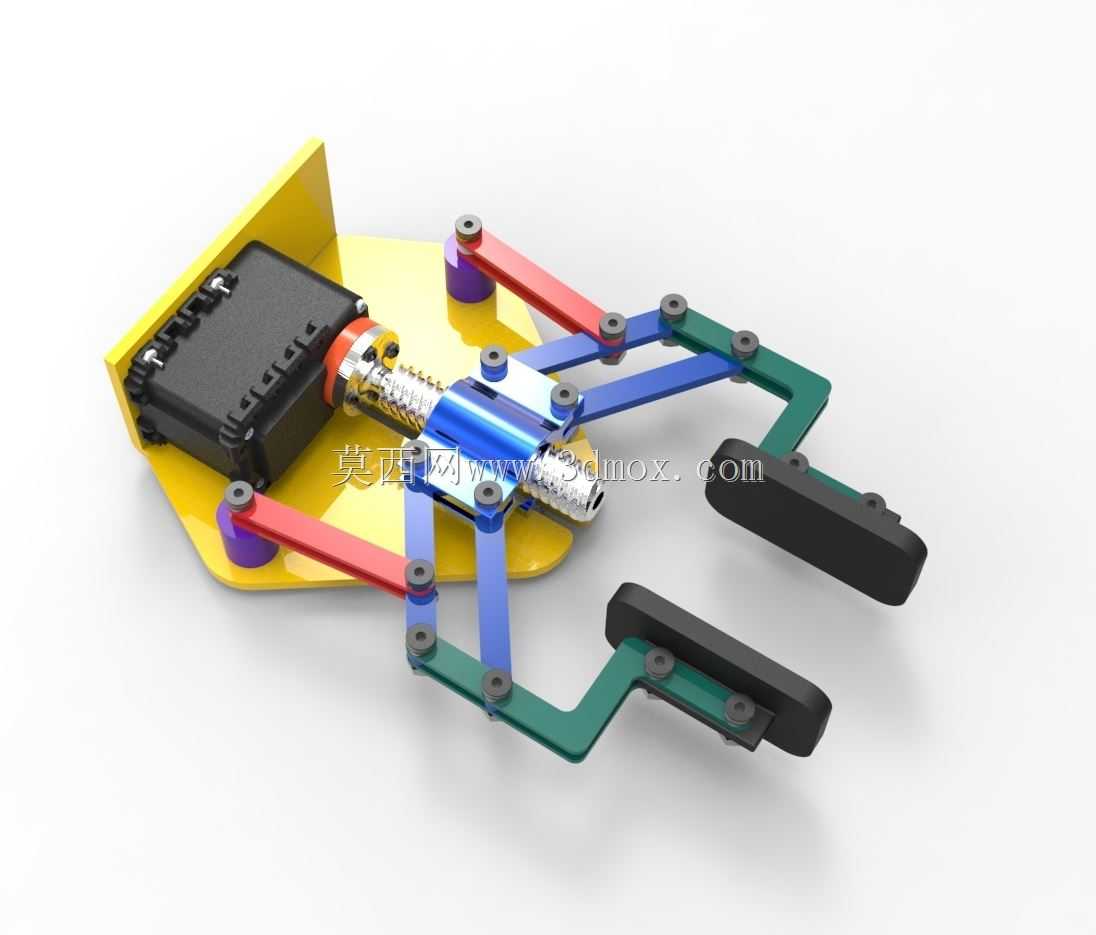

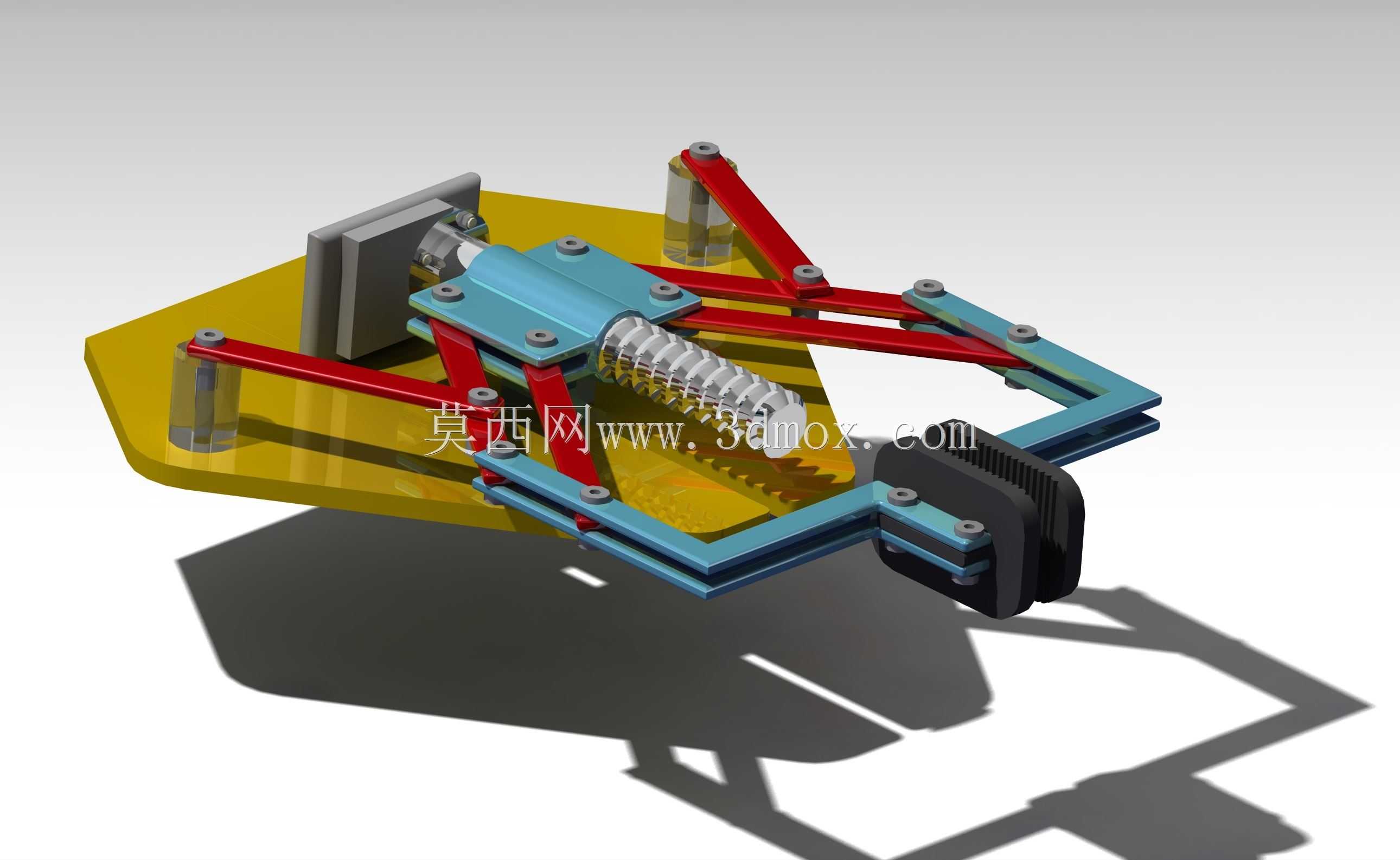

这款机械手主要面向科研实验室的精密操作场景，可搭载在小型桌面级机械臂末端，完成易损、异形轻质物件的抓取转运作业，尤其适配蛋类、薄壁玻璃器皿、软质实验样本这类常规刚性夹爪容易造成损伤的操作需求，能够在生物实验、精密器件装配、轻量物料分拣等场景中替代人工完成重复性的精细取放动作，降低人工操作带来的样本污染、物件破损风险。从功能特性来看，该机械手采用对称式双指联动结构，通过单动力输入驱动两侧夹爪同步开合，传动路径上设置了丝杆滑块配合多组连杆的传动结构，能够将动力源的旋转运动平稳转化为夹爪的弧形夹持动作，夹持过程中两侧夹爪的运动轨迹始终保持对称，保证被抓取物件受力均匀，不会出现偏载滑脱的问题。夹爪的接触端采用了大弧度的接触面设计，能够适配不同曲率的异形物件表面，接触区域可搭配柔性缓冲垫进一步增大接触摩擦力，同时避免刚性接触划伤被抓取物件表面。在设计思路上，该结构优先考虑了易加工性与装配便捷性，整体零部件多采用平板类结构件与标准紧固件连接，没有复杂的异形曲面加工需求，普通的机加工或者3D打印工艺即可完成所有非标零件的制作，大幅降低了制作门槛与成本；动力端预留了标准伺服舵机的安装位，可直接匹配市面上常见的小型舵机产品，不需要额外定制动力转接结构，使用者可以根据自身的夹持力需求灵活选配不同扭矩的动力元件。安装边界方面，该机械手整体底座采用六边形平板结构，底座上预留了多组对称分布的安装孔位，既可以直接通过螺栓固定在标准机械臂的末端法兰上，也可以搭配转接板安装在各类移动机器人、固定工作台架上，整体结构的外轮廓在完全开合状态下也不会超出底座的投影范围，不会和周边的设备结构产生运动干涉，适配狭小操作空间内的作业需求。连杆结构的铰接点全部采用轴套配合螺栓的连接方式，既保证了转动的顺畅度，也预留了后期调整间隙、更换磨损零件的空间，日常维护不需要拆解整个结构，仅需针对性更换磨损的铰接件即可快速恢复使用精度。
