FSAE赛事定制款车轮轮胎三维设计作品

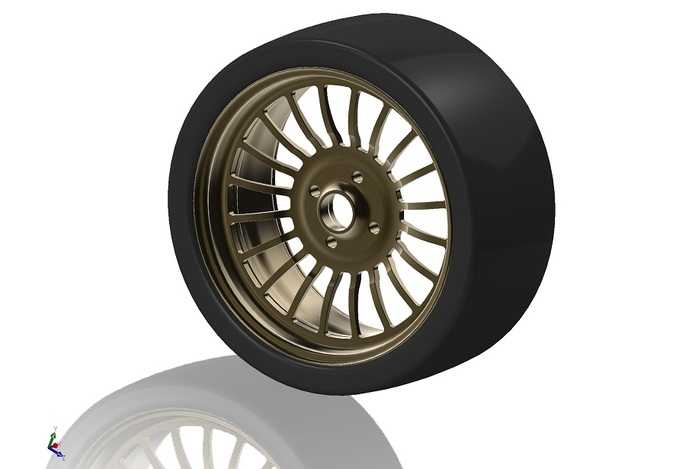

本作品为面向FSAE大学生方程式赛事打造的定制车轮与轮胎三维设计成果，建模阶段以赛事实际使用需求为核心锚点，首先完成整体参数的精准标定：针对小型赛车的载荷特性与轮舱安装空间，确定轮辋直径、胎面宽度、偏距等核心尺寸，确保与赛车转向节、制动系统的安装位完全匹配。建模过程采用参数化建模逻辑，先绘制轮毂中心安装座的基准草图，精准定位四个螺栓安装孔的节圆直径与中心定位孔尺寸，保证安装配合精度；再通过多组引导线扫描生成多辐条轮辋结构，每根辐条的截面采用渐变式设计，从中心安装座向轮辋边缘平滑过渡，既还原了竞技轮毂的轻量化造型特征，也为后续结构强度仿真预留了参数调整空间。轮胎部分采用实体建模与纹理映射结合的方式，先通过旋转凸台生成胎体基础曲面，再对胎侧与胎面的曲率做连续优化，还原民用竞技轮胎的圆润胎肩造型，胎面部分通过纹理贴图模拟细腻的橡胶颗粒质感，避免实体雕刻纹理带来的模型冗余问题。材质渲染阶段，轮毂部分采用古铜色金属漆材质，调整金属度与粗糙度参数，还原锻造铝合金表面经过阳极氧化处理后的半哑光金属质感，辐条边缘添加细微的倒角高光，强化金属件的精致感；轮胎部分采用高粗糙度的黑色橡胶材质，添加细微的凹凸噪点模拟橡胶表面的磨砂质感，同时调整环境反射参数，让胎侧呈现出橡胶材质特有的微弱环境反光，避免纯黑材质带来的塑料感。场景搭建上采用纯白影棚环境，添加柔和的HDR环境光与底部柔光补光，在轮胎下方投射出柔和的接触阴影，既清晰展现车轮的整体轮廓与辐条的镂空结构，也通过光影层次突出轮毂与轮胎的装配关系。设计过程中兼顾了造型美观性与结构合理性，轮辐的排布采用等距圆周阵列，保证转动过程中的动平衡特性，轮胎与轮辋的配合位置做了精准的贴合约束，还原真实轮胎装配在轮辋上的压紧状态，整体模型可用于赛事方案展示、整车装配干涉检查、渲染宣传物料等多个场景，也可作为迷你赛车项目的配套参考模型，为相关爱好者提供可复用的设计参考。
