简化结构冲击式水轮机转轮三维设计

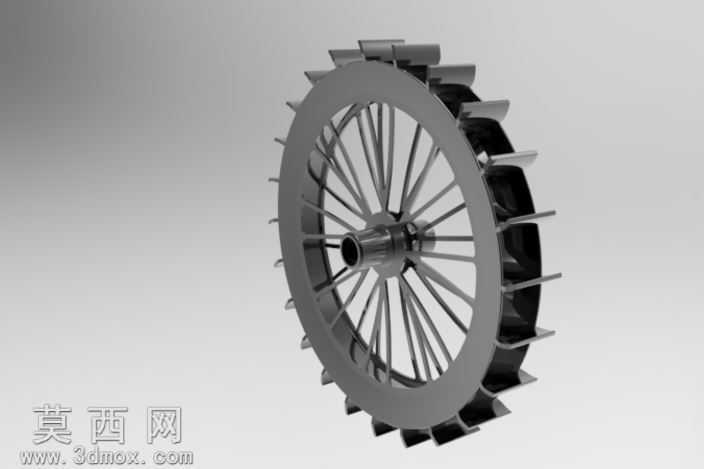

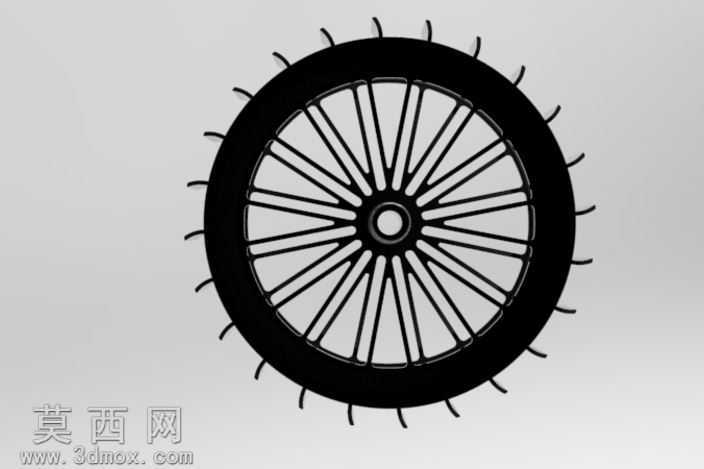

本作品为简化结构的冲击式水轮机转轮三维建模成果，建模过程中优先还原核心功能结构，省略非关键的附属连接细节，适配水力机械原理演示、初步方案论证阶段的使用需求。建模阶段以旋转对称结构为核心基准，首先绘制中心轮毂的回转截面草图，通过回转特征生成轮毂基体，轮毂中心预留与主轴配合的安装通孔，孔壁做等直径约束保证装配同轴度，轮毂外圆与轮辐连接位置做平滑过渡圆角，避免应力集中。轮辐部分采用辐射状均匀排布设计，单根轮辐的截面为流线型窄条结构，通过圆周阵列特征完成全部轮辐的生成，阵列过程严格控制角度公差，保证每根轮辐的间距误差控制在建模精度允许范围内，轮辐与轮毂、外圈轮缘的连接位置均做圆弧过渡处理，还原真实构件的受力结构特征。外圈轮缘为环形回转基体，在轮缘外侧均匀布置水斗结构，单个水斗采用双曲面凹腔造型，通过草图绘制水斗的截面轮廓后拉伸生成基础实体，再对迎水面做曲面切除处理，形成适配水流冲击的内凹曲面，保证水流冲击时的动能传递效率，所有水斗同样通过圆周阵列完成排布，阵列数量与轮辐数量匹配，保证整体结构的旋转对称性。材质与渲染阶段，整体构件赋予哑光金属材质，模拟碳钢构件的表面质感，轮毂与轴孔位置做略微加深的材质处理，区分装配面与工作表面，水斗的迎水面做轻微的反光度调整，突出曲面的造型特征；渲染场景采用浅灰色渐变背景，搭配柔和的侧上方主光源与底部补光，清晰呈现轮辐之间的镂空结构、水斗的曲面造型以及整体的旋转对称形态，避免阴影过重遮挡结构细节。设计思路上采用简化建模逻辑，省略了真实水轮机转轮上的连接螺栓、密封槽、减重孔等细节结构，保留了轮毂、轮辐、轮缘、水斗四大核心组成部分，既能够清晰展示冲击式水轮机转轮的核心工作原理，又降低了模型的复杂度，可直接用于水力机械相关的教学演示、原理展示场景，也可作为水轮机组整体装配建模中的简化子部件使用，减少整体装配的文件体量，提升大装配场景下的运行流畅度。建模过程中所有特征均采用全参数化约束，关键尺寸如轮毂直径、轮辐长度、水斗数量、轮缘宽度等均设置为可调整参数，方便后续根据不同的使用需求修改参数，快速生成不同规格的转轮模型，适配不同的设计场景。
