OB1.4开框式光束结构3D打印设备

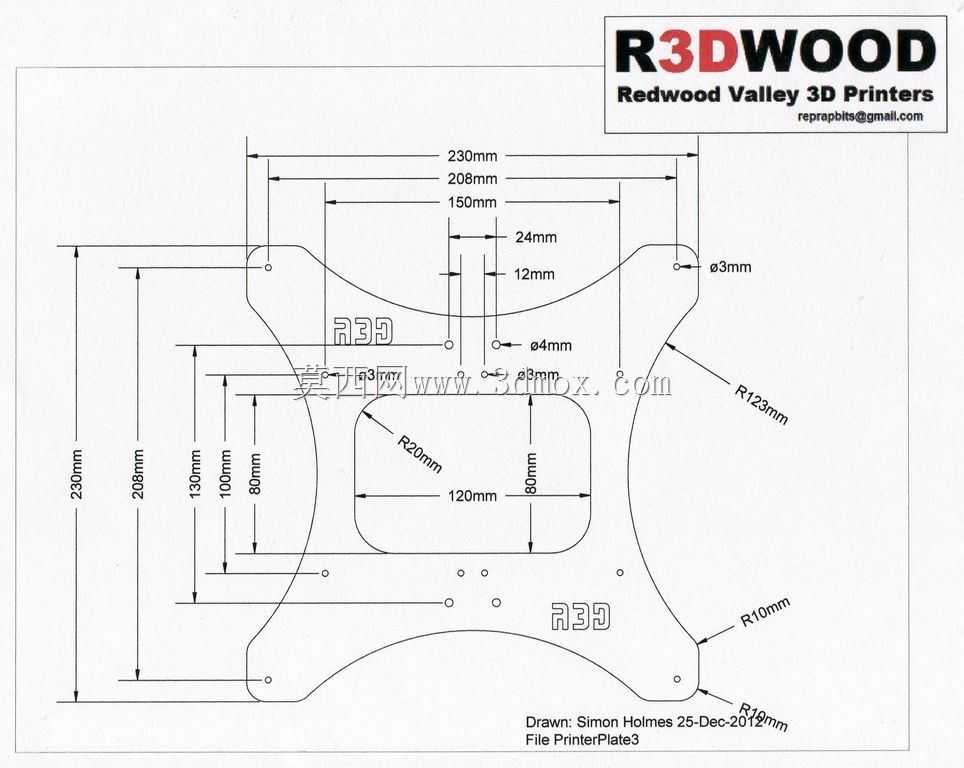

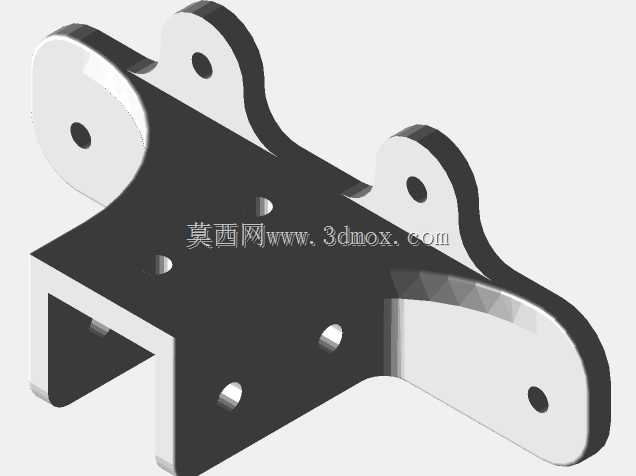

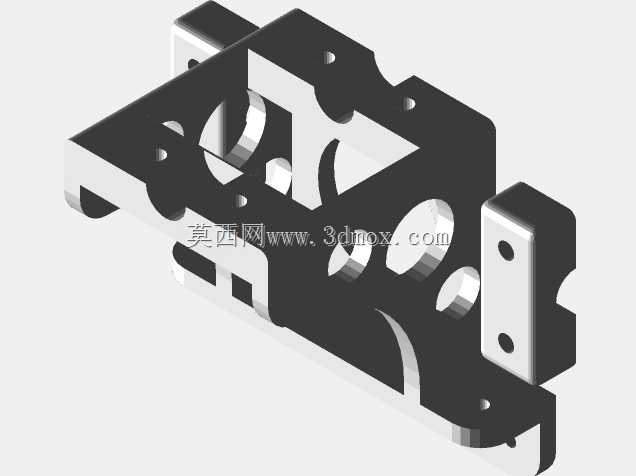

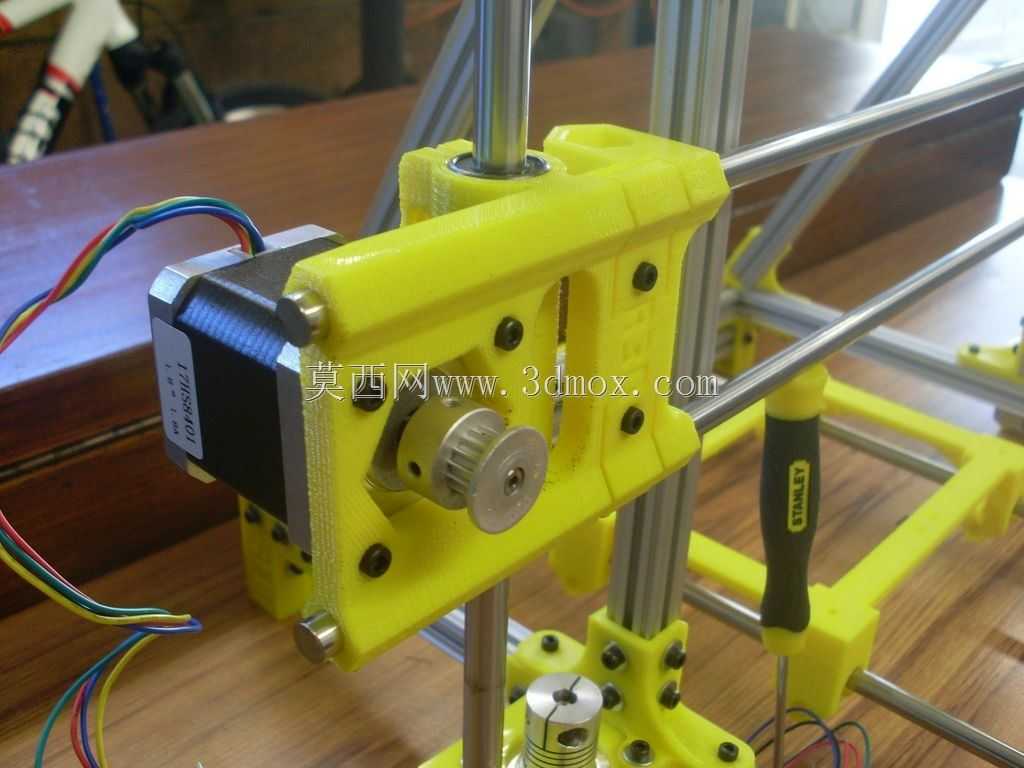

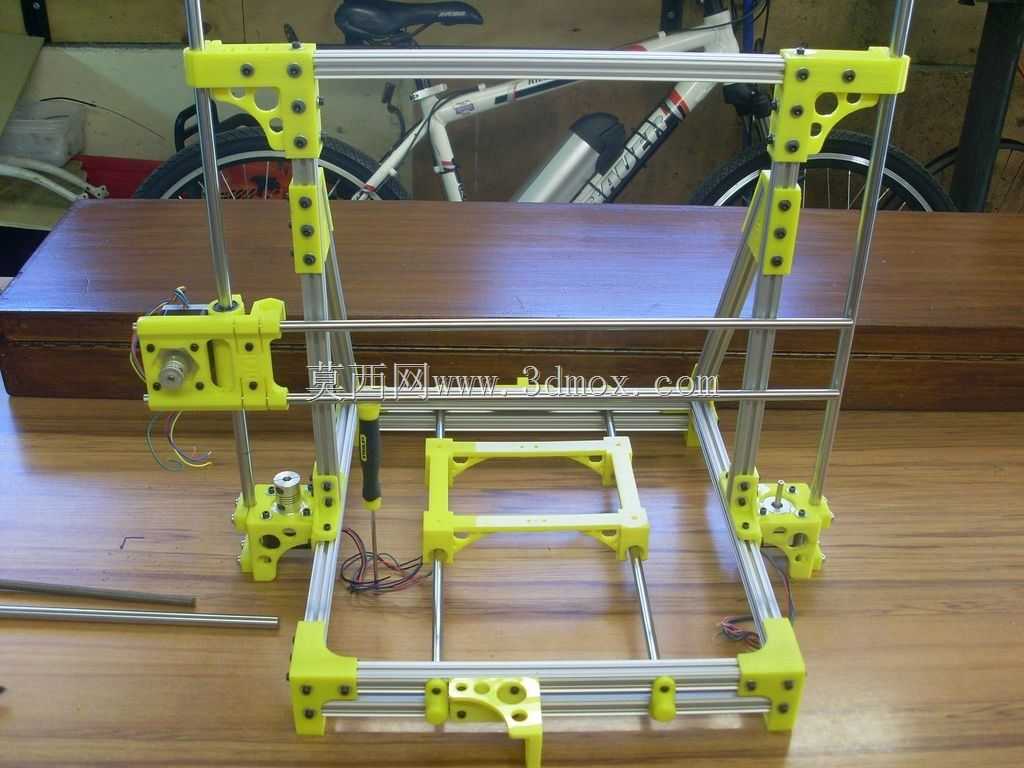

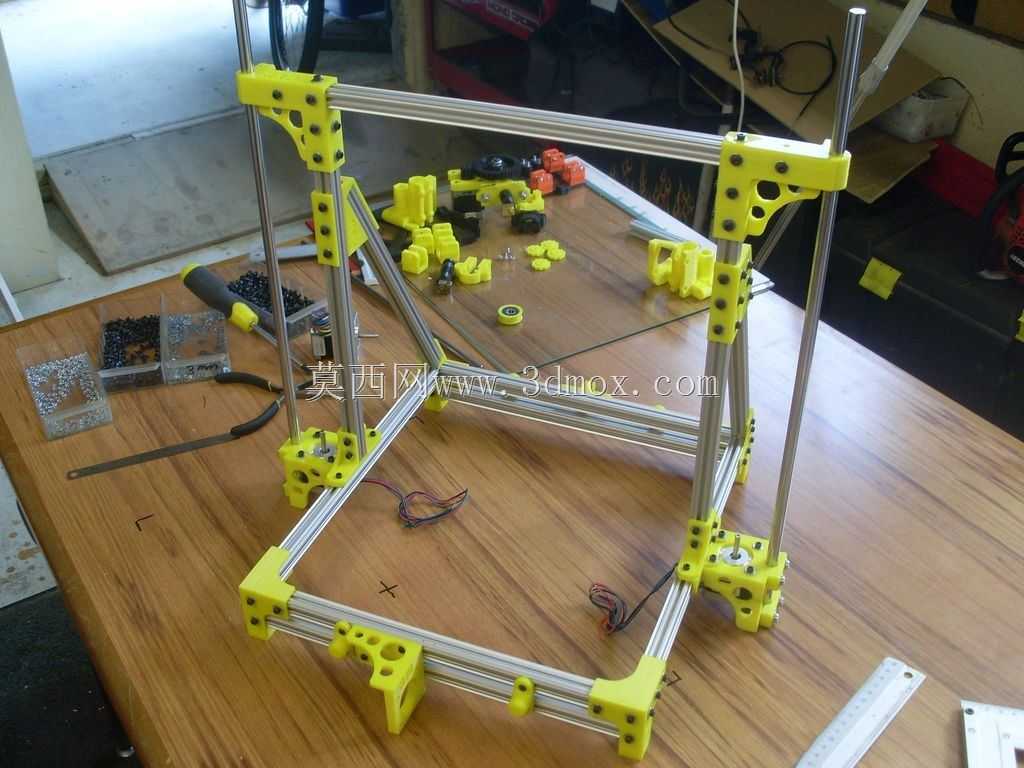

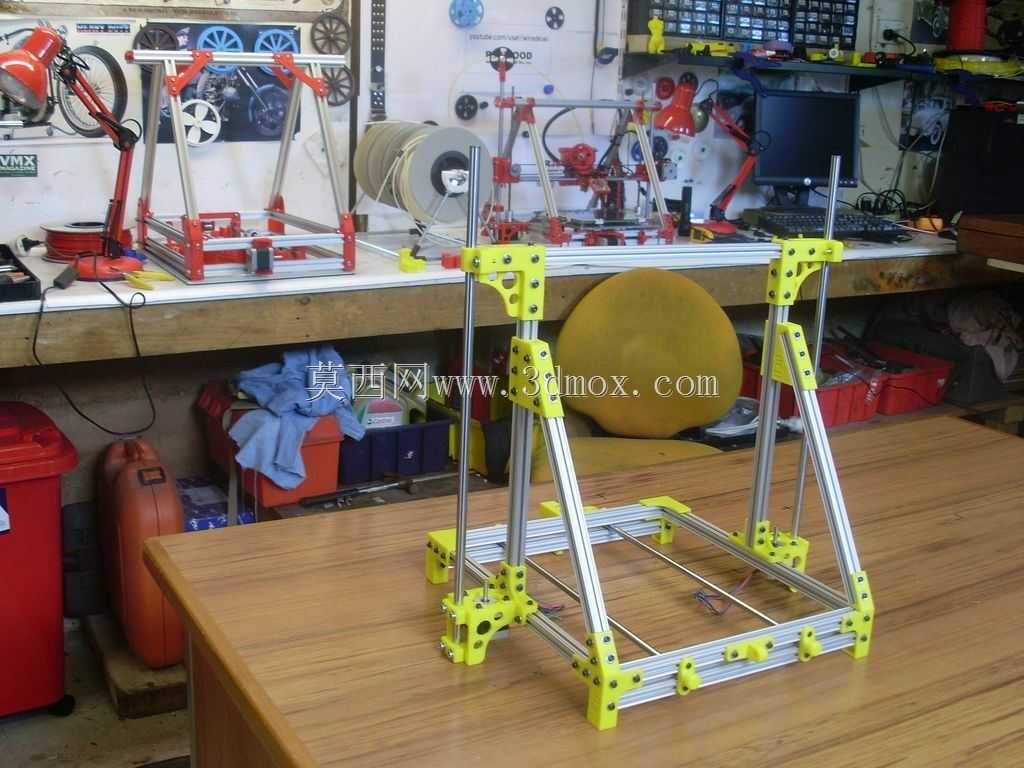

这款开框式光束结构打印设备，主要面向个人创客、小型工作室、校园创新实验室等场景的FDM增材制造需求，可用于定制化功能零件打样、创意手办制作、教学实训演示、小型工装夹具快速制作等场景，能够满足日常小尺寸零件的快速成型需求，适配PLA、ABS等常见的熔融沉积成型耗材。设备采用开放式正面设计，相比封闭框体的同类型打印设备，操作空间更加开阔，日常更换耗材、调整打印平台、清理打印头、取放成型件的操作都更加便捷，同时开放式结构也便于使用者观察打印全程的成型状态，及时发现翘边、断料等打印异常并快速处理。在结构设计上，设备沿用了成熟的挤压铝型材作为主体机架基材，搭配定制化的黄色塑料连接角件完成整体框架的拼接固定，铝型材本身具备重量轻、刚性足、型材槽道便于后期加装拓展配件的优势，使用者可以根据自身使用需求，后期加装耗材架、照明模组、防尘围挡、自动调平组件等拓展功能件。设备的Z轴采用双立柱光杆导向搭配传动结构，两侧的支撑斜梁有效强化了Z轴立柱的结构刚性，减少Z轴高速运动过程中的晃动量，提升打印过程的运动稳定性，进而保障打印成型件的表面精度与尺寸一致性。这款设备在原有同系列机型的基础上优化了框架布局，大幅提升了可打印的建造高度，拓展了垂直方向的成型空间，能够打印更高尺寸的立式零件，同时保持了与前代机型相近的占地面积，不会额外占用过多桌面摆放空间。框架的连接结构做了优化设计，侧框的支撑形态类似数字4的结构，进一步强化了框架整体的抗扭刚性，减少设备长时间运行后的框架形变，已经拥有前代同系列机型的使用者，还可以复用原有设备的多数原始塑料零件与全部挤压铝型材配件，仅需更换部分连接结构件即可完成升级，降低了迭代升级的成本。设备的X轴、Y轴传动布局沿用了成熟的运动方案，保障运动过程的平顺性，打印平台安装在框架下部的横向型材上，可通过调节件完成平台水平度校准，保障首层打印的附着效果。整体框架的安装边界适配常规桌面摆放需求，不需要额外定制专用工作台，普通木质工作台、金属工作台均可稳定放置，设备运行过程中的振动幅度较小，不会因为常规振动影响打印成型质量。目前设备的轴端部件与托架结构经过多轮迭代优化，整体结构的装配难度较低，具备基础动手能力的使用者即可参照装配流程完成整机组装，不需要专业的激光切割或数控加工设备来制作额外结构件，所有结构件均可通过3D打印自行制作或者采购标准配件完成组装，非常适合DIY爱好者自行搭建使用。
