CoreXY架构3D打印机近程挤出升级组件

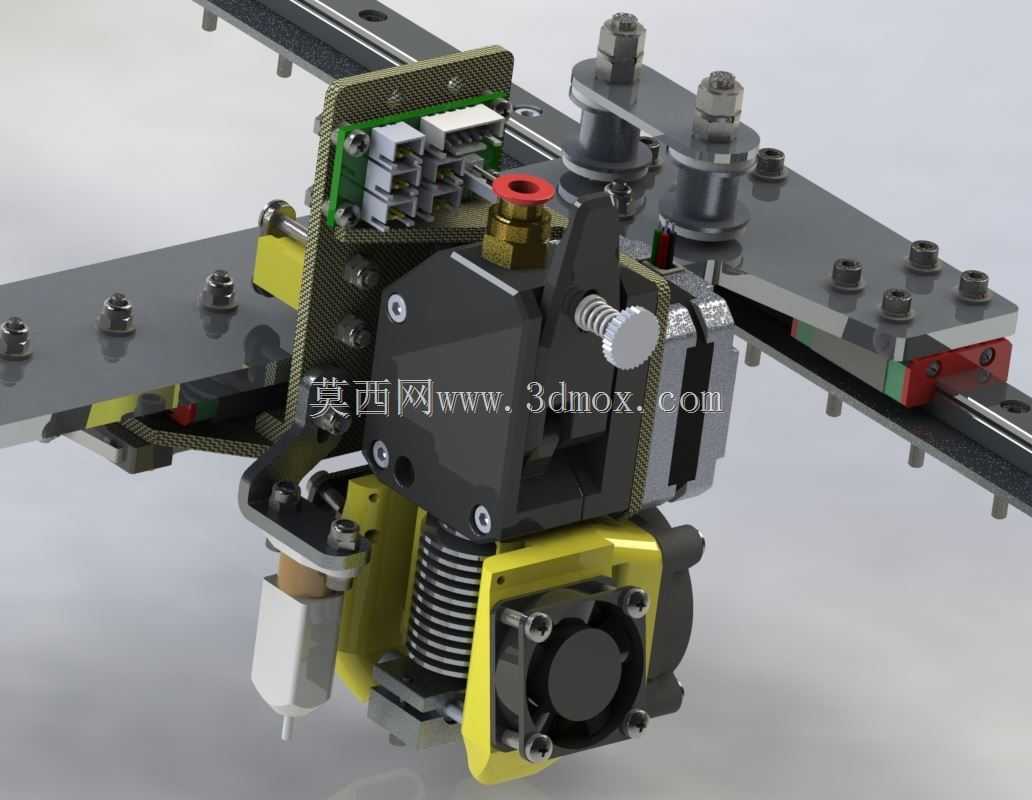

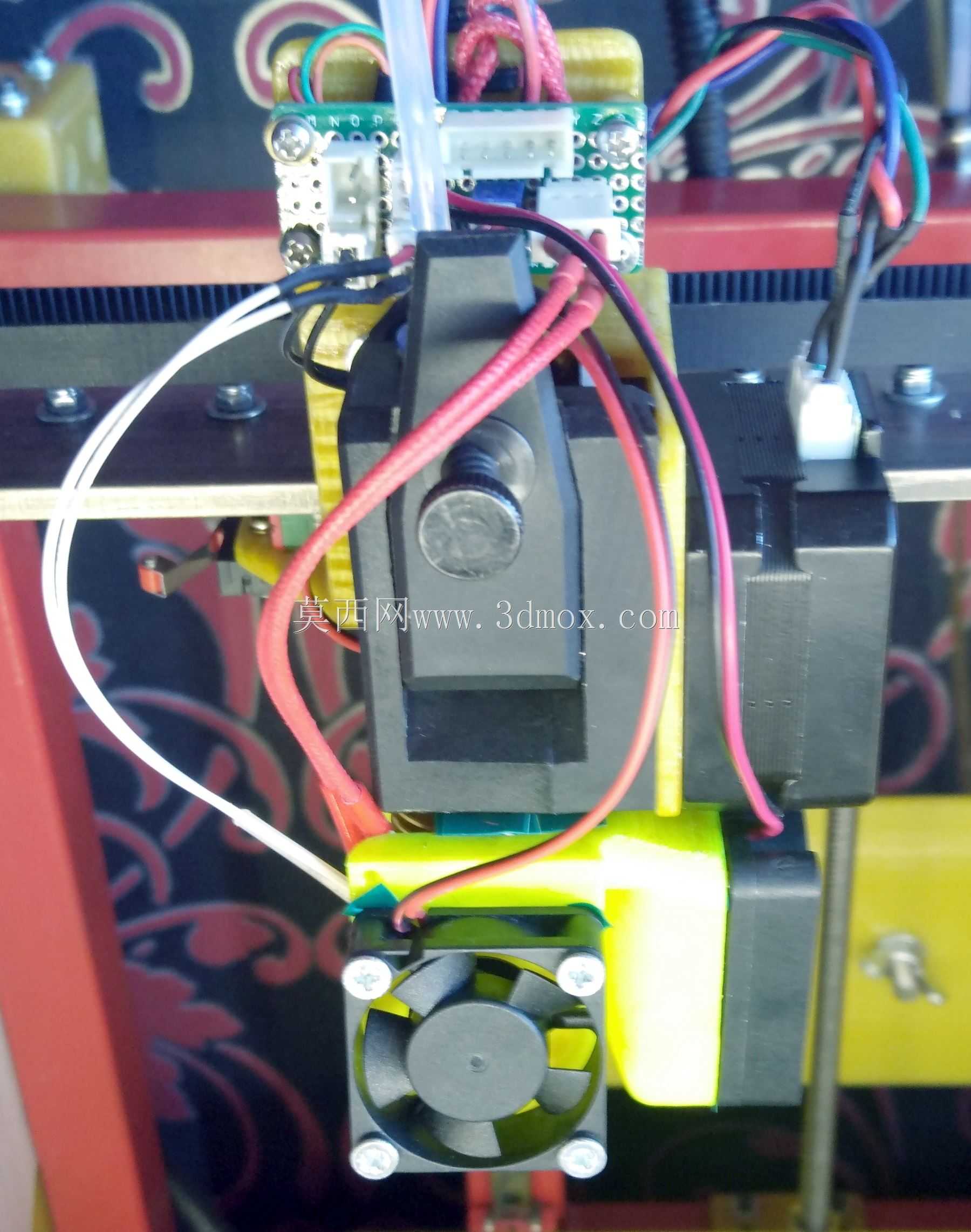

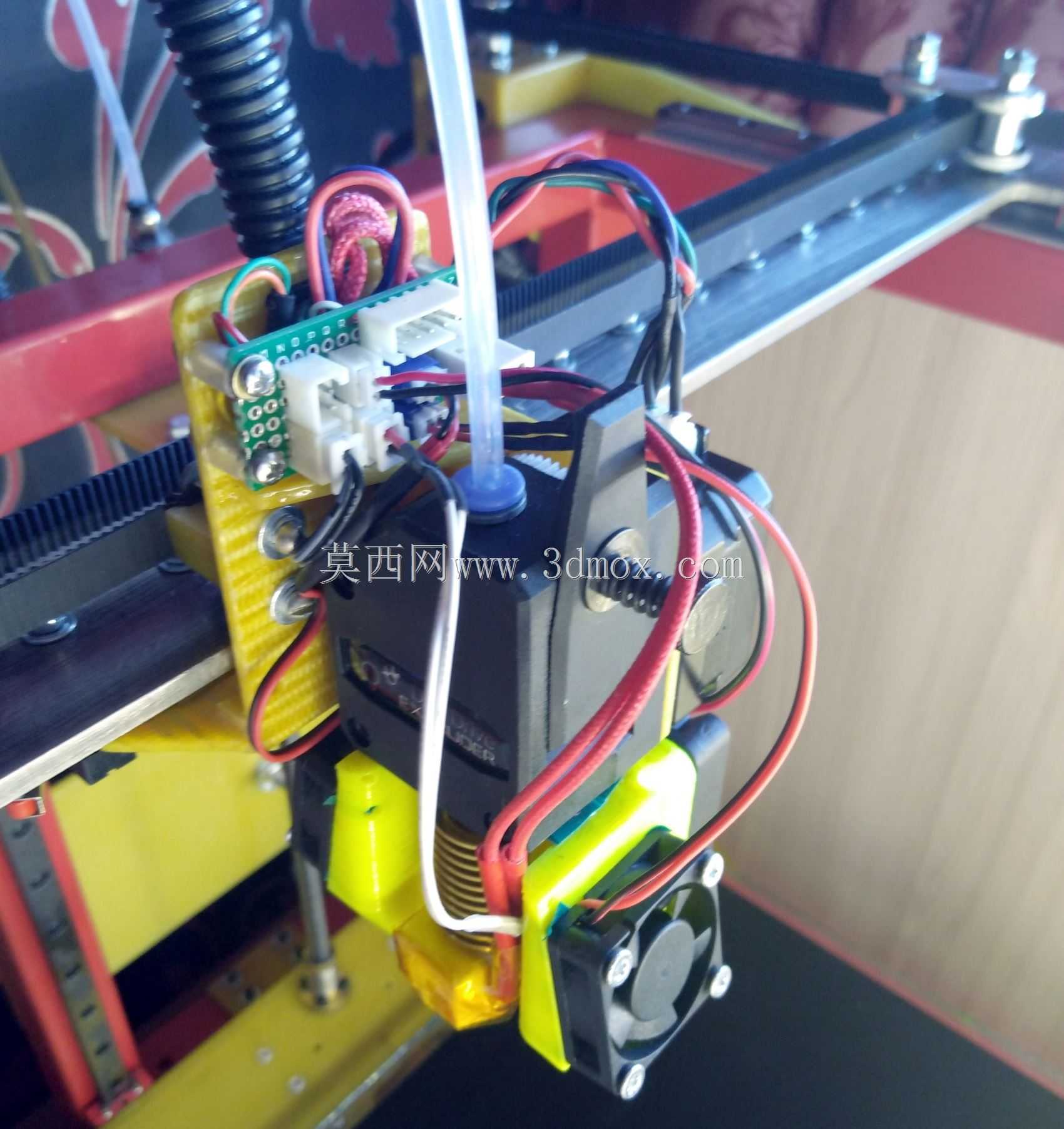

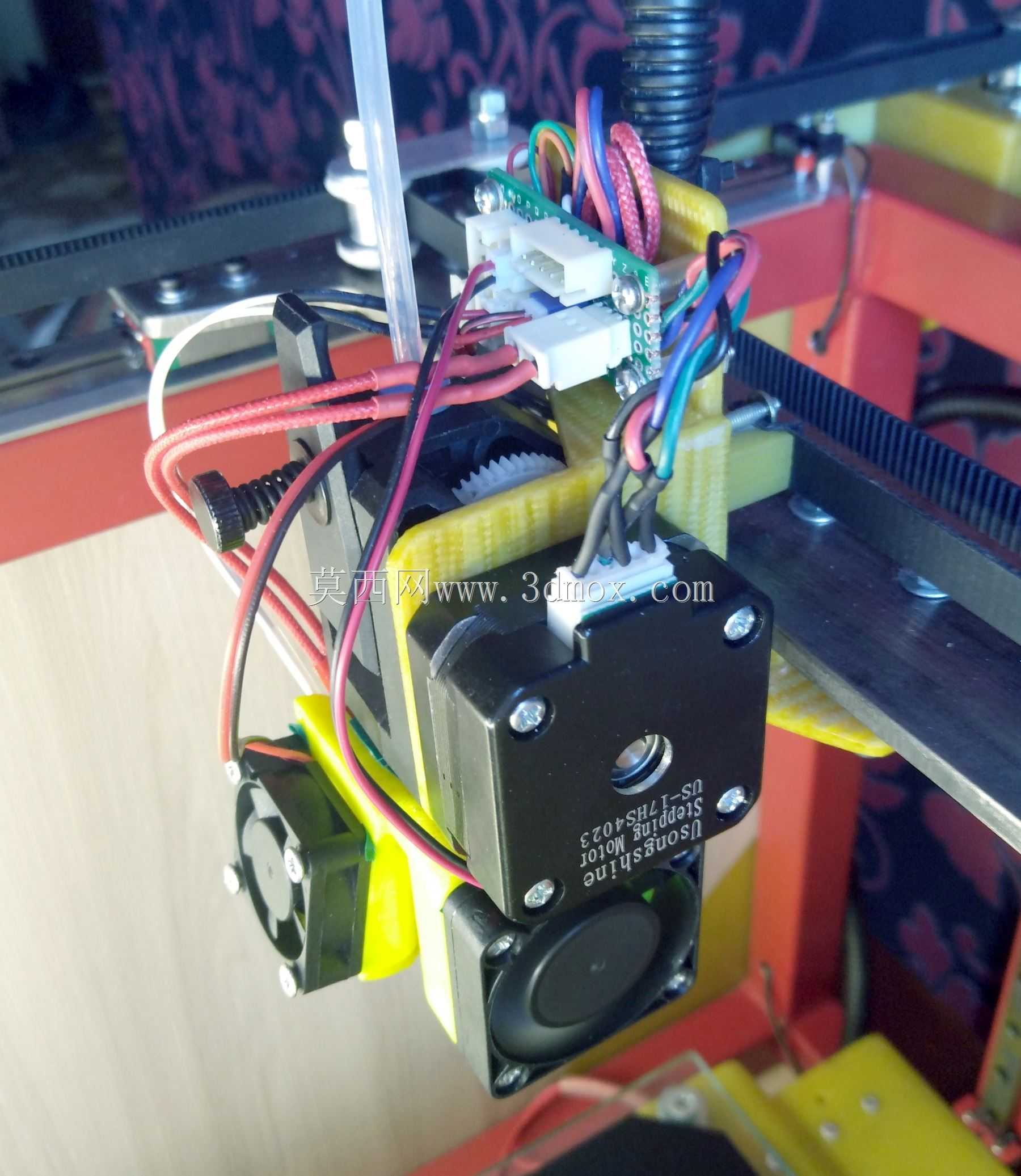

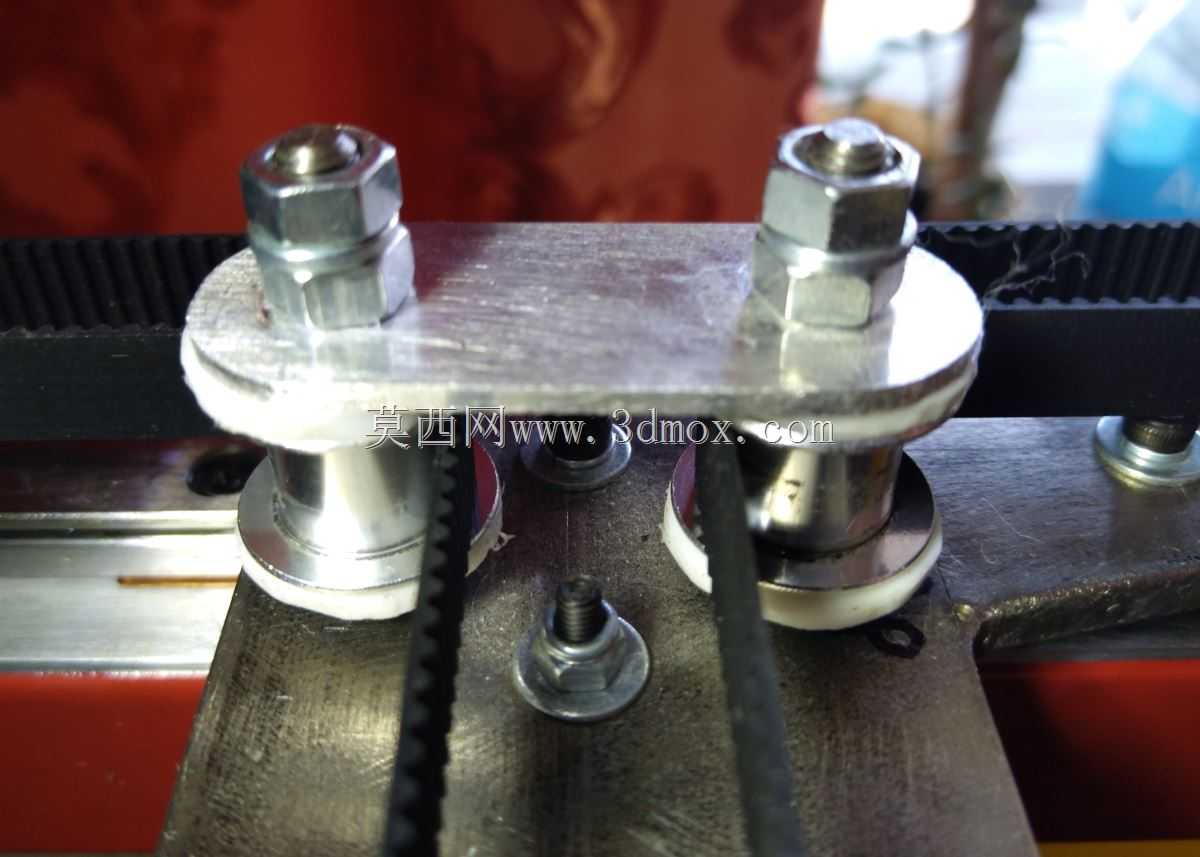

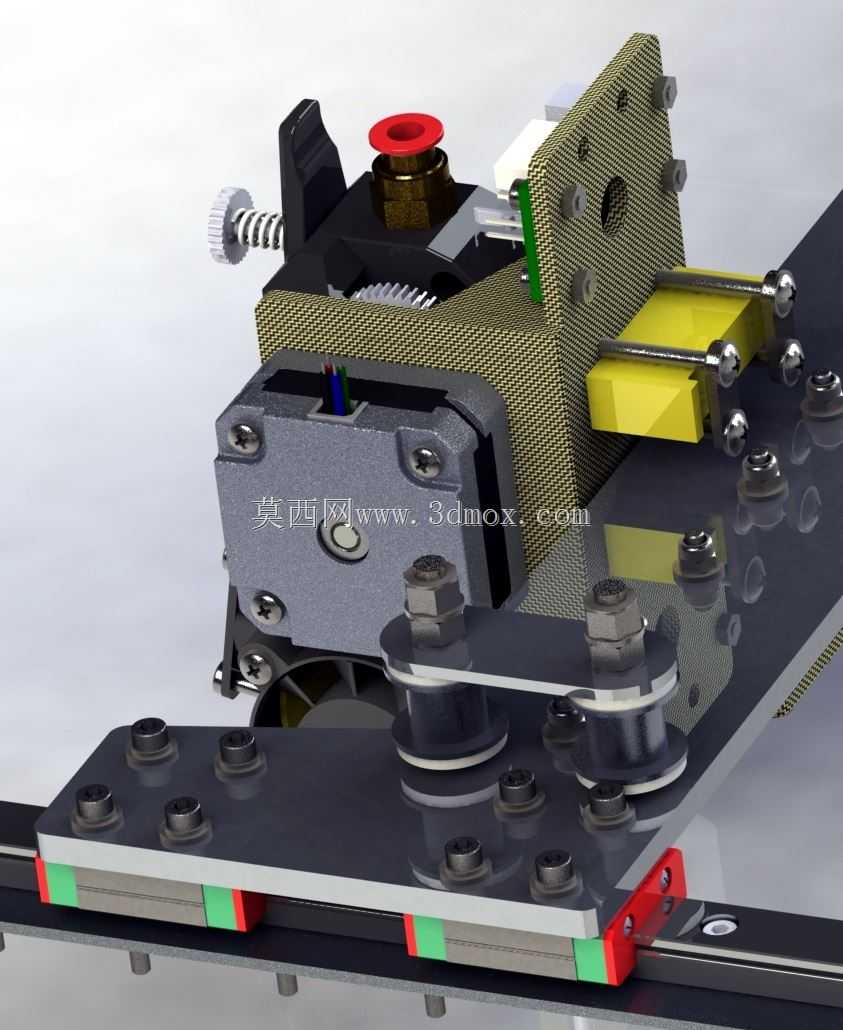

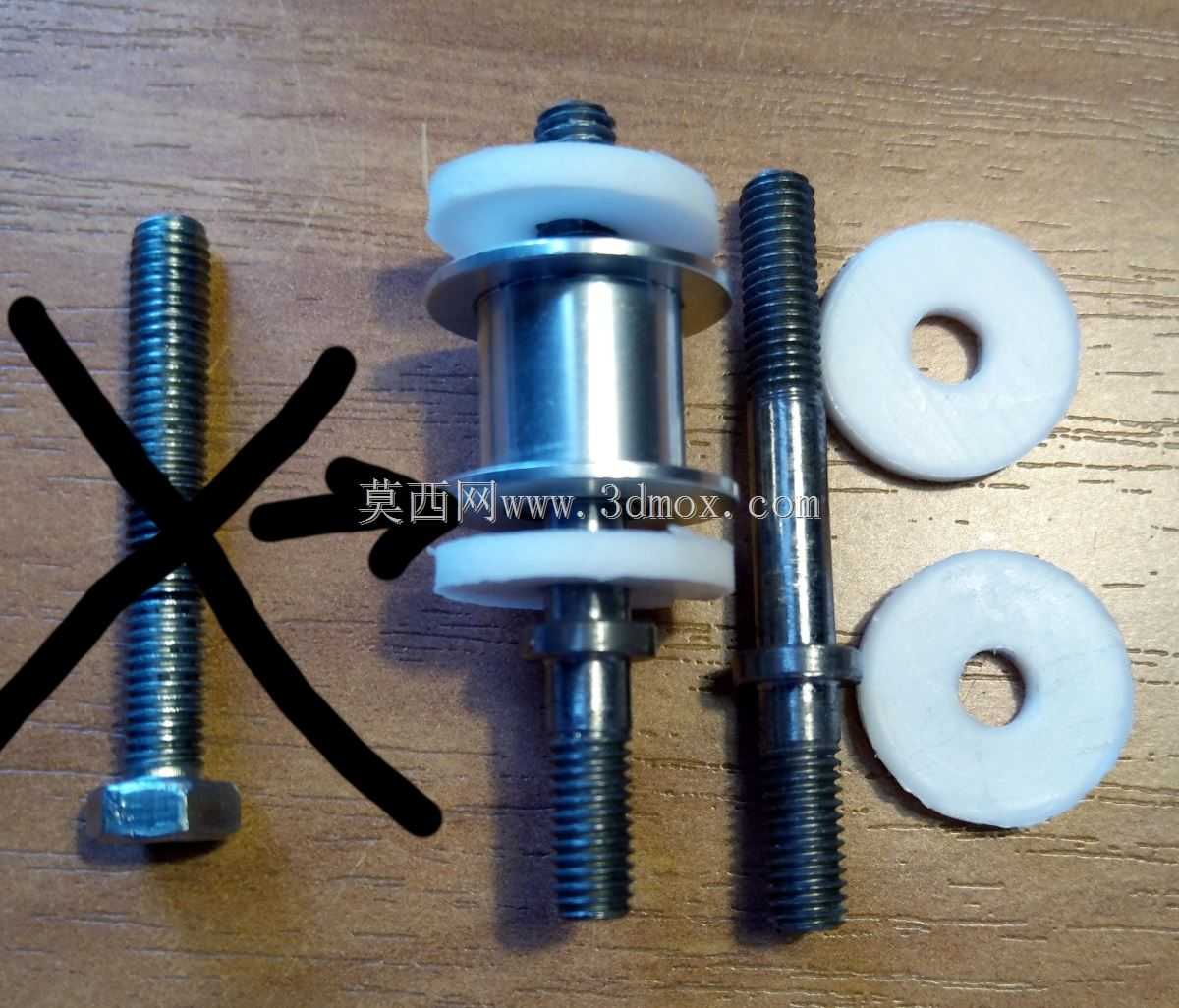

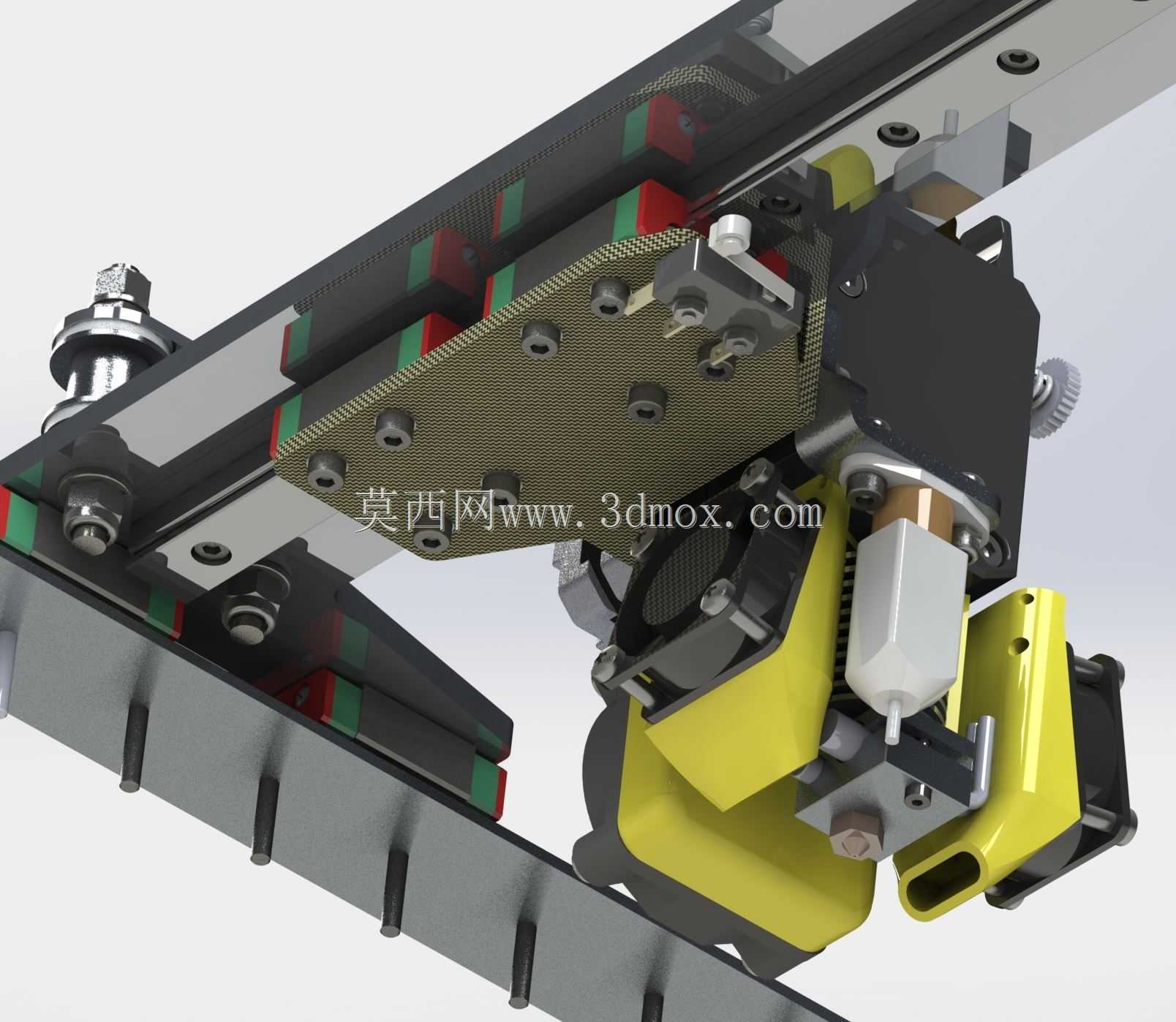

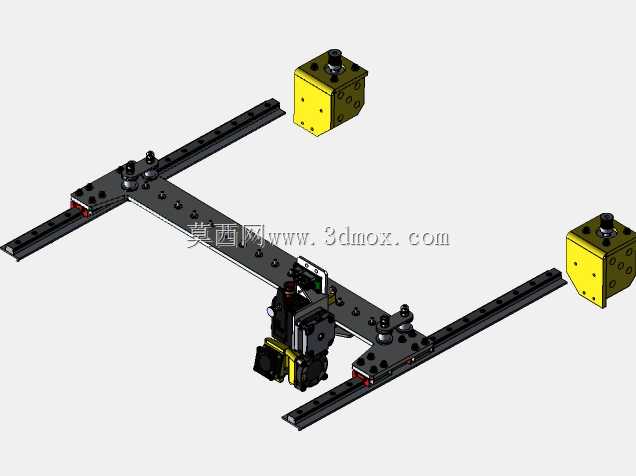

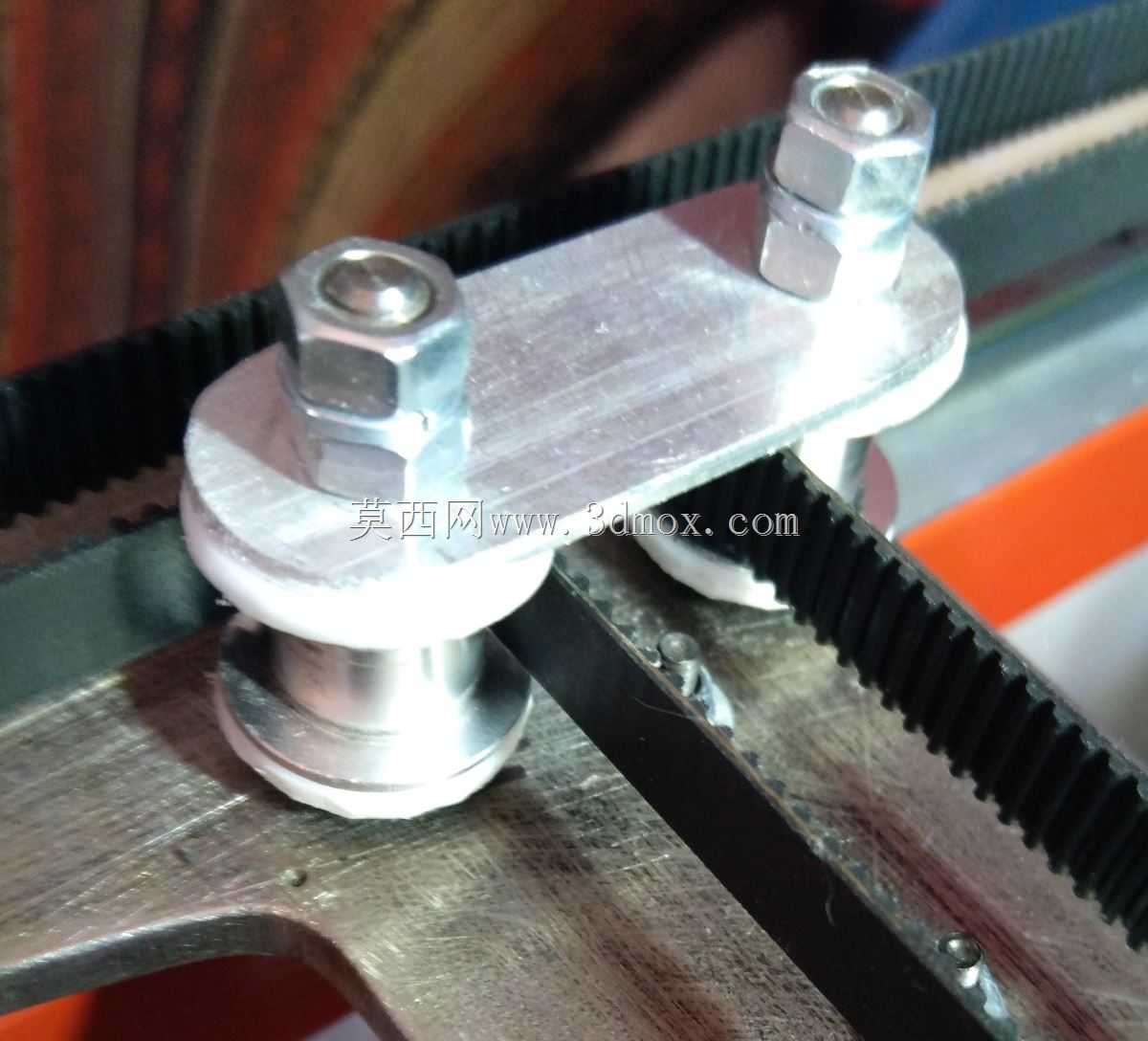

这套升级组件面向桌面级FDM熔融沉积成型3D打印机的近程挤出改造场景，针对原有远程送丝结构在打印柔性耗材时阻力大、回抽响应滞后、耗材挤出精度不足的痛点设计，适配采用CoreXY运动架构的DIY类桌面3D打印设备，可直接替换原有打印端的远程送丝挤出结构，无需大幅改动原有设备的机架布局与运动传动路径。组件整体集成了送丝驱动、加热熔融、散热冷却、耗材导向四大功能模块，将挤出送丝机构直接布置在打印热端上方，大幅缩短了送丝路径的长度，从根源上降低了TPU、TPE这类柔性耗材在送丝管路中弯折卡滞的概率，同时提升了回抽动作的响应速度，减少打印过程中的拉丝、漏料瑕疵，提升打印成品的表面质量与尺寸精度。设计过程中充分考虑了原有设备的安装兼容性，组件预留的安装孔位完全匹配CoreXY架构设备X轴运动滑台的标准安装孔距，安装时无需对原有滑台进行二次钻孔或切割改造，仅需拆除原有远程挤出的热端固定件，将整套组件通过配套的紧固件锁紧在滑台对应位置，同步调整传动皮带的张紧度即可完成装配，整体改造的操作门槛较低，普通具备基础动手能力的设备使用者即可独立完成升级。组件的送丝驱动部分采用双齿轮咬合的送丝结构，相比单齿轮送丝结构对耗材的咬合力更均匀，可适配1.75mm直径的各类主流FDM打印耗材，送丝过程中不会出现耗材打滑、磨削掉屑的问题；加热块部分采用一体化导热结构，搭配耐高温的隔热件与散热风道，可稳定实现最高260摄氏度的打印温度，满足PLA、ABS、PETG、柔性TPU等多类耗材的熔融挤出需求；散热模块采用轴向风扇配合定向风道，可对挤出机的冷端部分进行持续散热，避免耗材提前在喉管位置熔融软化造成堵头故障。组件整体的外形轮廓充分考虑了CoreXY架构的运动边界，安装后不会与设备的机架、传动轮组发生运动干涉，X轴与Y轴方向的运动行程不会因组件升级出现缩减，Z轴方向的高度增量控制在合理范围内，不会影响设备原有最大打印尺寸的实现。组件上的滑轮结构与原有传动皮带的走线路径完全适配，升级后不会改变原有设备的运动传动比，无需重新调整设备的运动参数即可直接投入使用，皮带张紧调节位置预留了足够的操作空间，后续日常维护调整时无需拆解整套组件即可完成皮带张紧度的校准。
