蜗轮蜗杆式铸铁壳体减速器结构设计

项目分类:3D模型 发布时间:2021-06-26 ID:211014
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计
  • 蜗轮蜗杆式铸铁壳体减速器结构设计

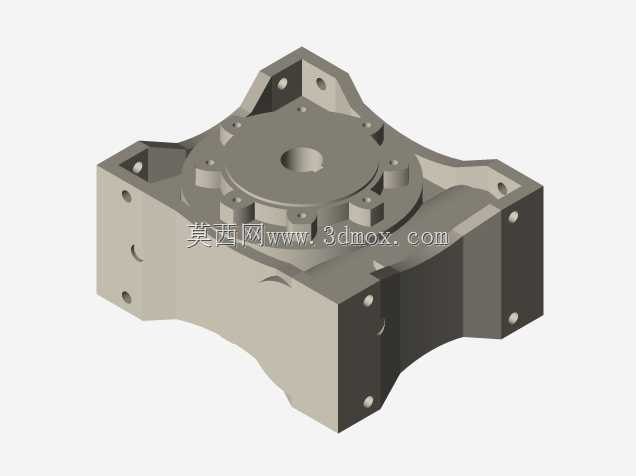

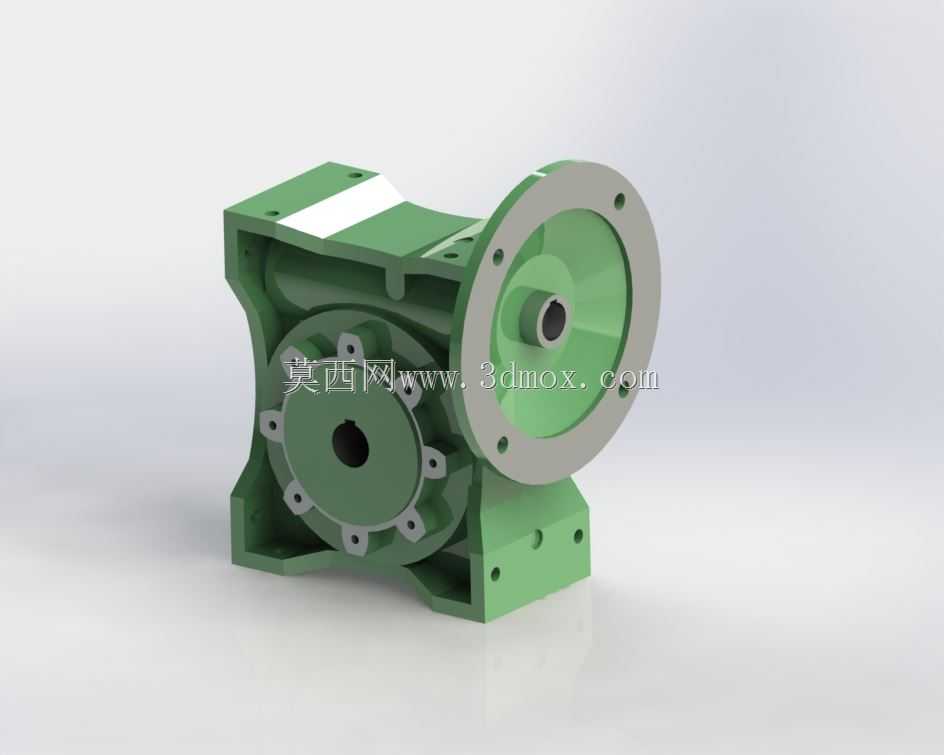

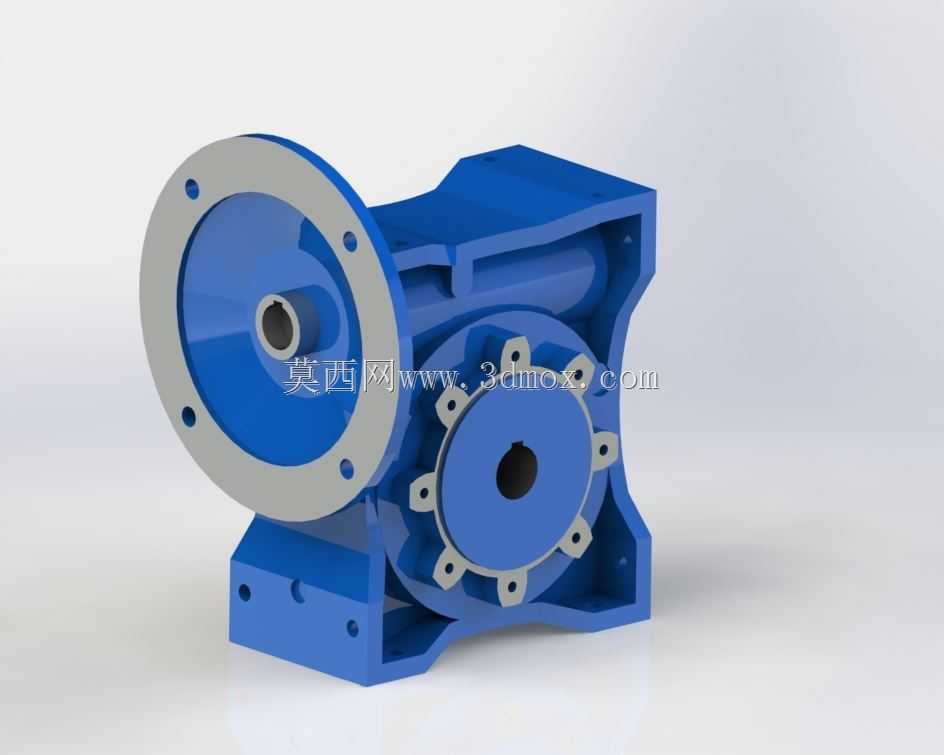

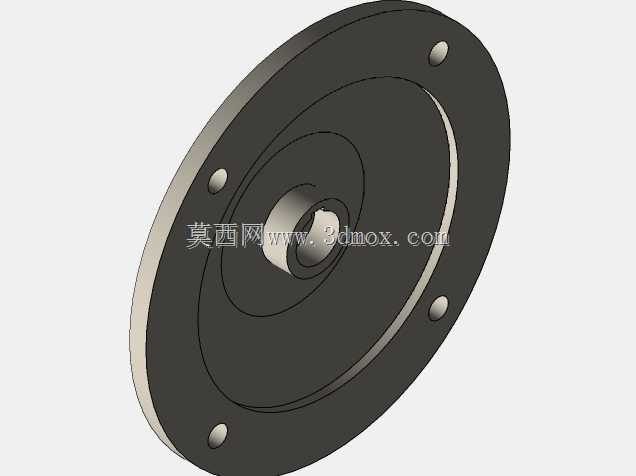

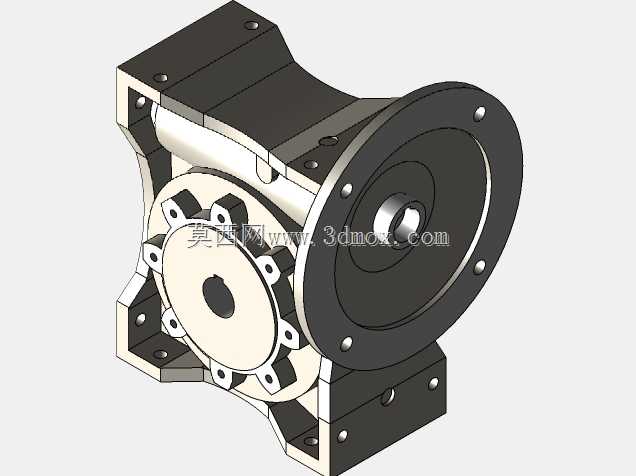

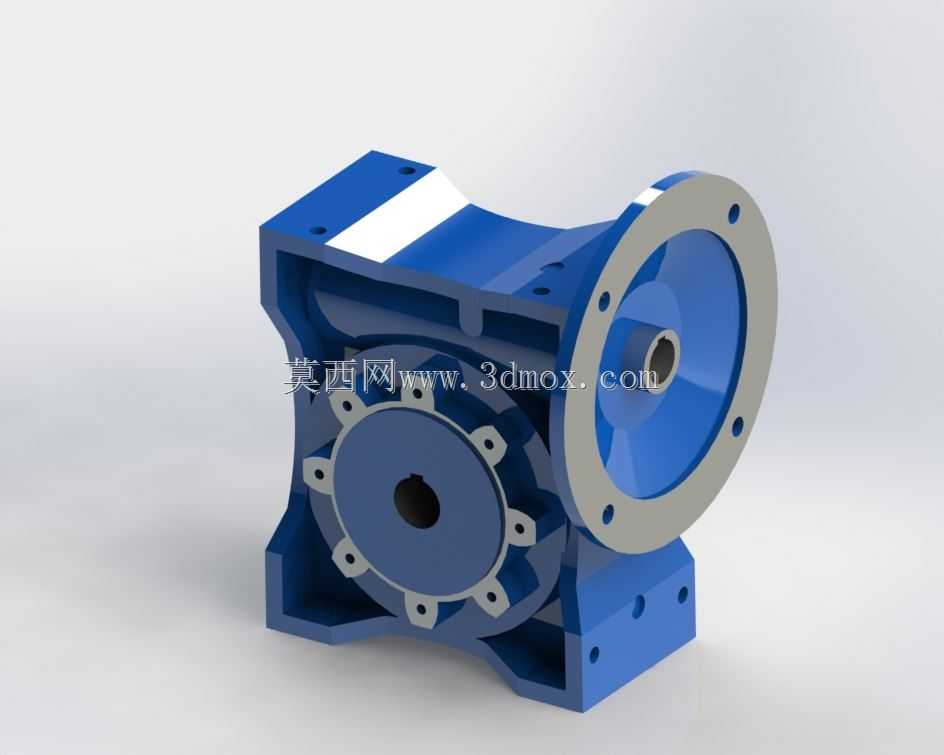

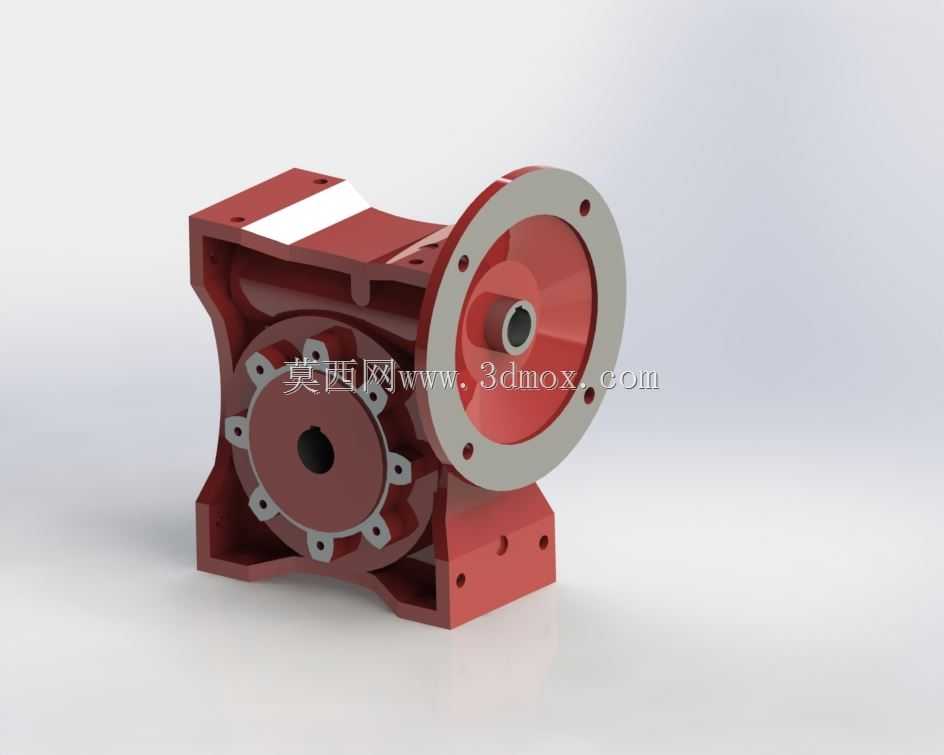

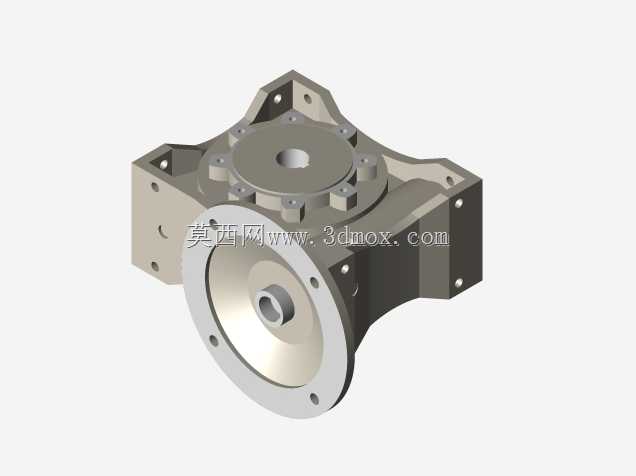

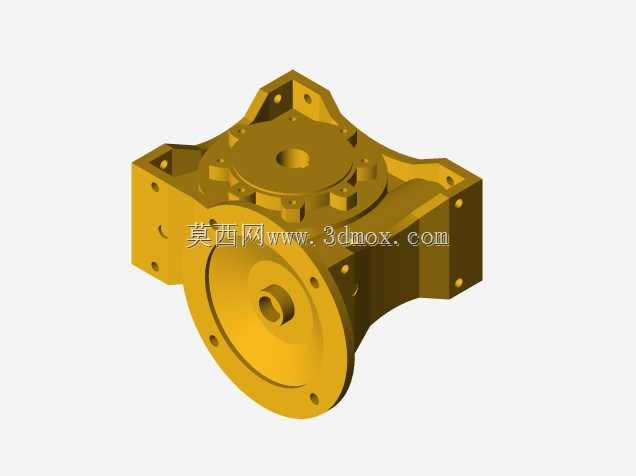

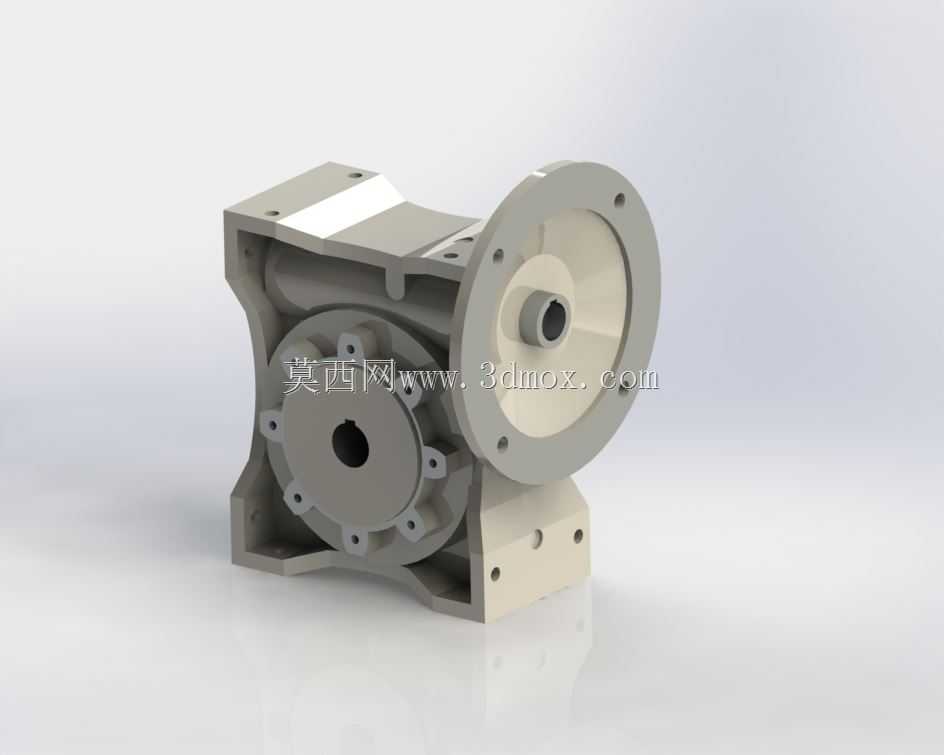

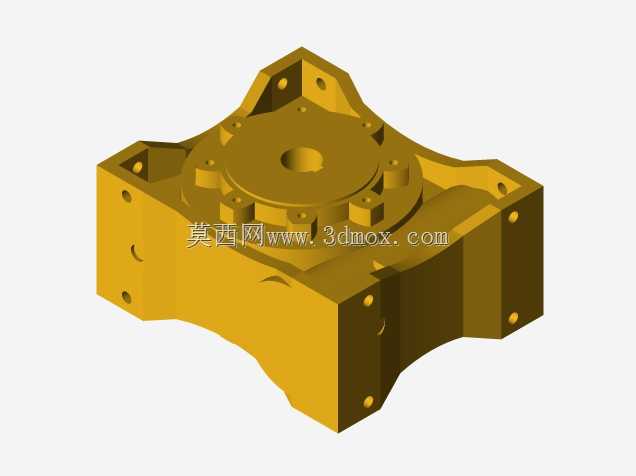

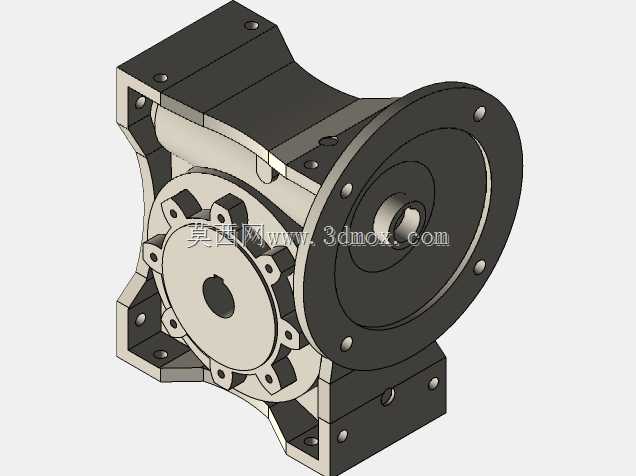

这款减速器是工业传动系统中应用极为广泛的核心动力匹配部件,主要承担原动机与工作机之间的转速调整、扭矩放大功能,在输送生产线、轻工包装设备、小型自动化专机、食品加工机械、纺织印染设备等对安装空间有紧凑要求、传动比需求较大的场景中十分适配,能够有效解决原动机输出转速过高、输出扭矩无法匹配工作负载的问题,让整套动力传输过程更平稳可靠。从实际功能特性来看,这款采用单级蜗轮蜗杆传动结构的减速器,具备反向自锁的安全特性,可避免负载端反向拖动原动机引发的设备故障与安全隐患,运行过程中传动冲击小、噪音低,适合对运行平稳性有一定要求的作业场景。在设计思路上,这款减速器采用一体化铸铁壳体结构,壳体外部设置了多道加强筋结构,既能够提升壳体的结构刚性,承受传动过程中齿轮啮合产生的径向与轴向作用力,避免壳体受力变形影响齿轮啮合精度,也能够增大壳体的散热面积,将齿轮啮合摩擦产生的热量更快散发到外界环境中,延长内部润滑脂的使用寿命,减少日常维护频次。壳体的法兰连接端采用标准圆形法兰设计,法兰端面上均匀布置了多个螺栓安装孔,能够直接与配套的驱动电机、工作机输入端实现精准对接,无需额外制作过渡连接工装,降低现场安装的适配难度。底部的安装支座设置了对称的固定螺栓孔,安装时可通过螺栓将减速器整体固定在设备机架的安装平面上,保证设备运行过程中减速器不会出现位移、振动过大的问题。在安装边界设计上,这款减速器的整体外形紧凑,输出轴与输入轴呈垂直布置的结构形式,能够有效节省传动系统的轴向安装空间,适合安装空间局促的设备布局场景;输入、输出轴的轴伸长度、轴径尺寸均匹配行业通用的安装标准,轴端预留了键槽结构,可通过平键实现与联轴器、带轮、链轮等传动件的可靠连接,保证扭矩传输过程中不会出现打滑、松脱的问题。壳体侧面预留了油位观察与注油、排油的结构位置,日常维护时无需拆解整机即可完成润滑油的更换与油位检查,大幅降低后期运维的工作量。内部的蜗轮与蜗杆啮合副经过参数优化,在保证足够传动承载能力的前提下,尽可能缩小了整体结构体积,让这款减速器能够在有限的安装空间内,为设备提供稳定的大扭矩低转速动力输出,适配多种中小型工业设备的动力传动需求。
