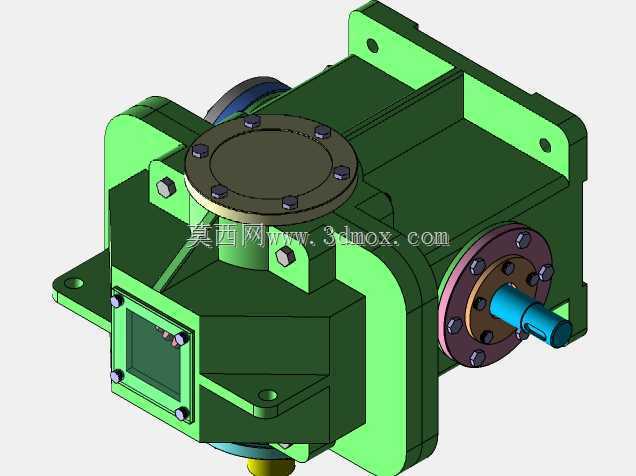

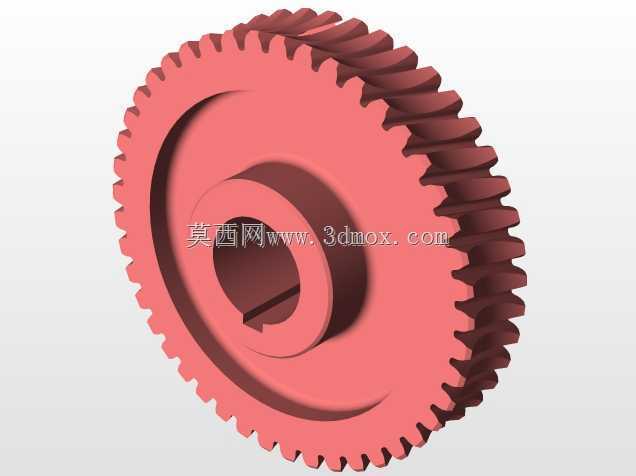

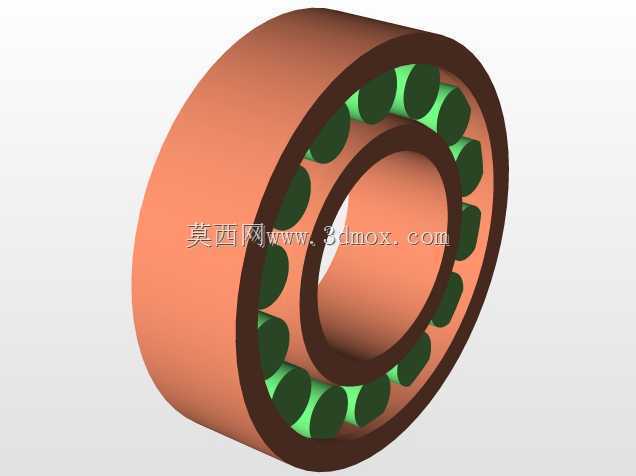

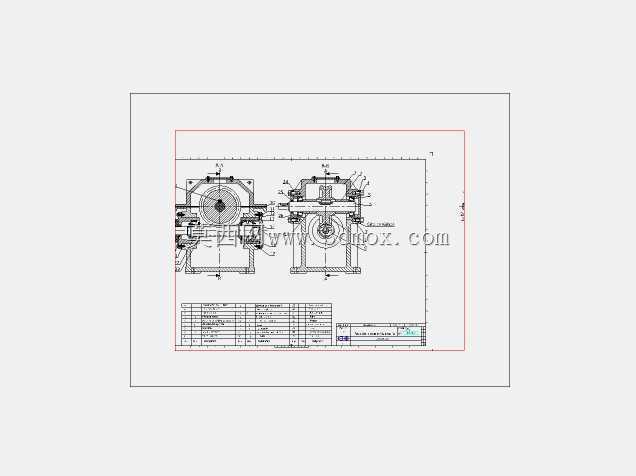

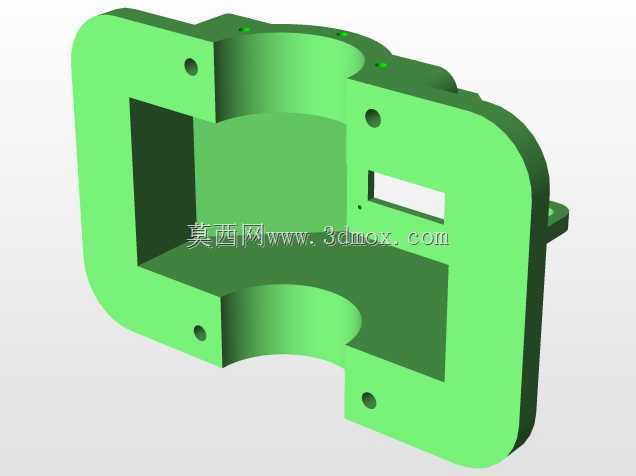

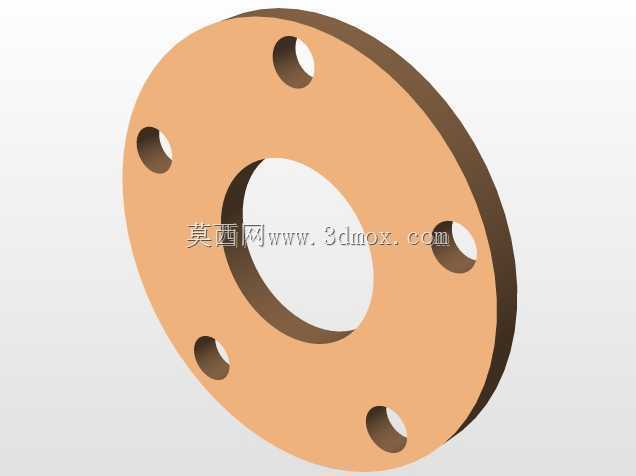

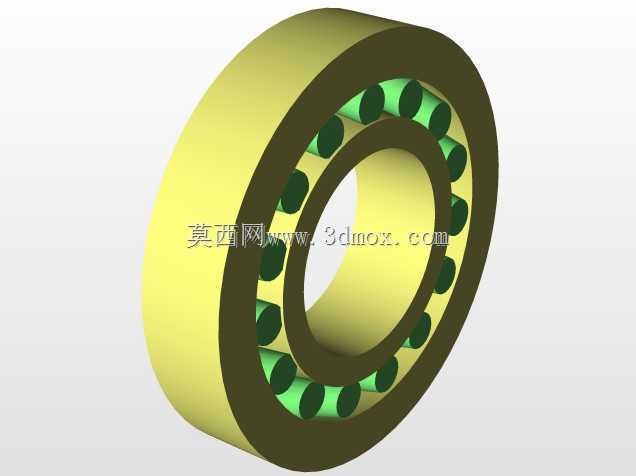

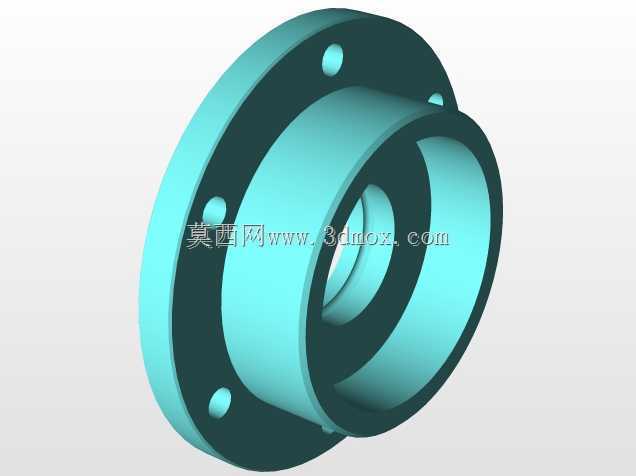

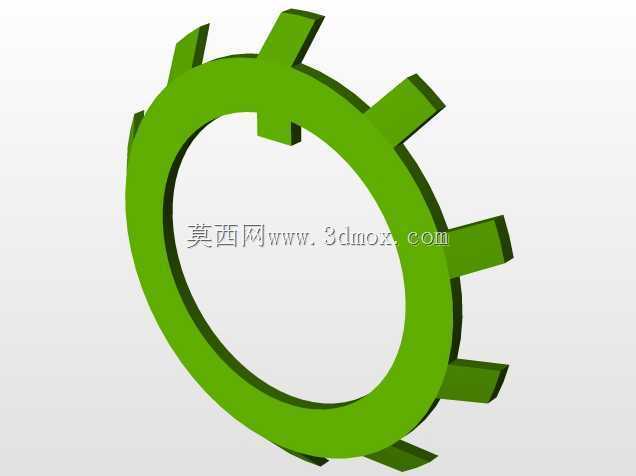

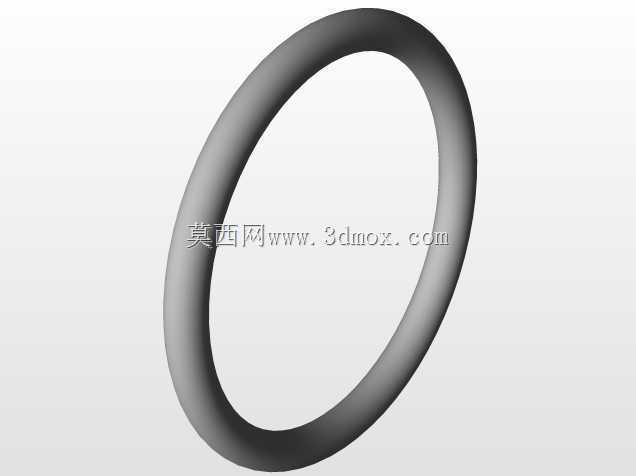

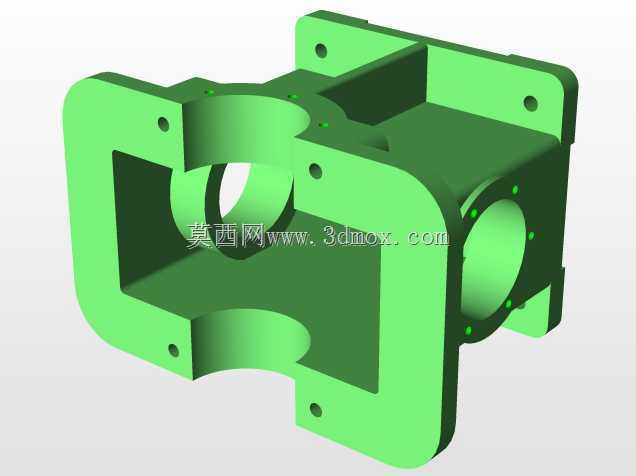

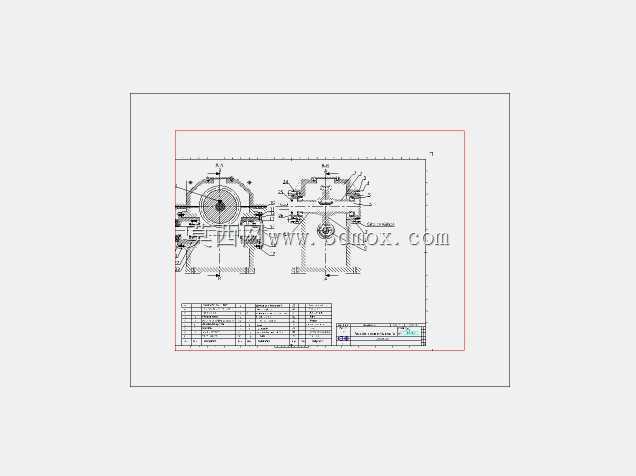

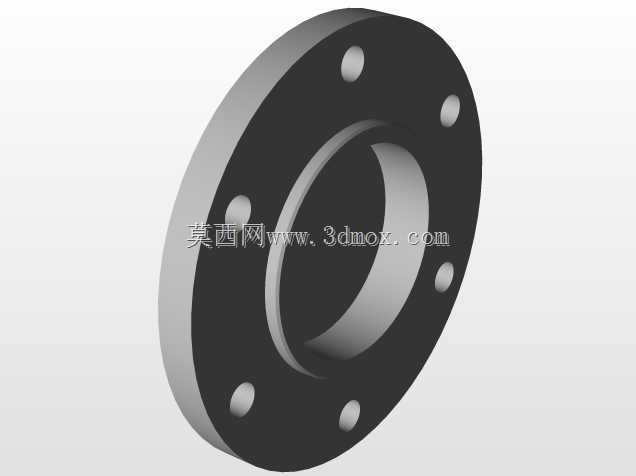

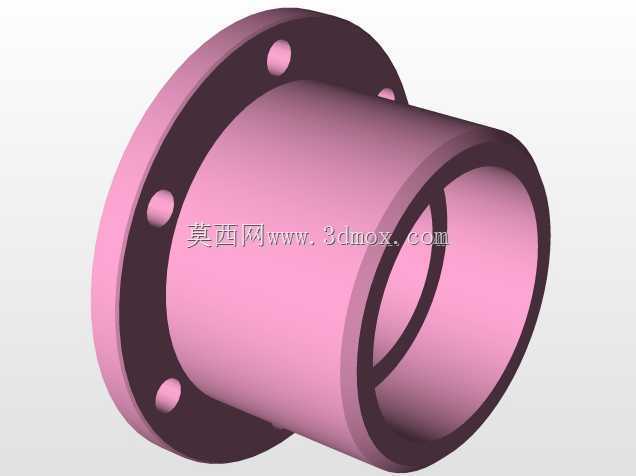

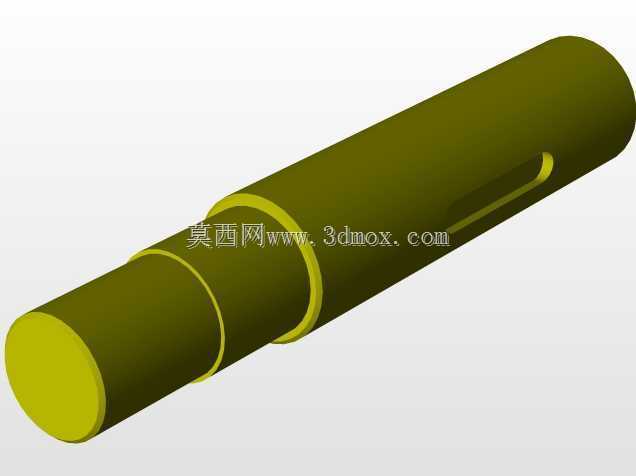

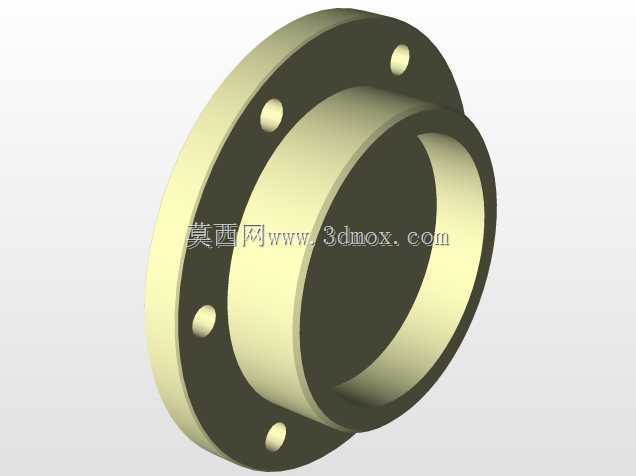

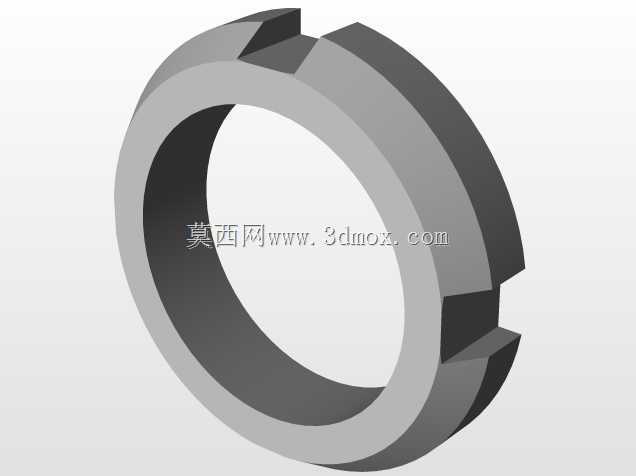

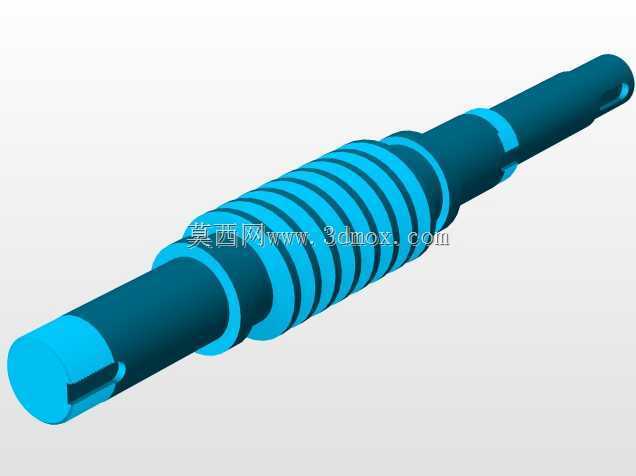

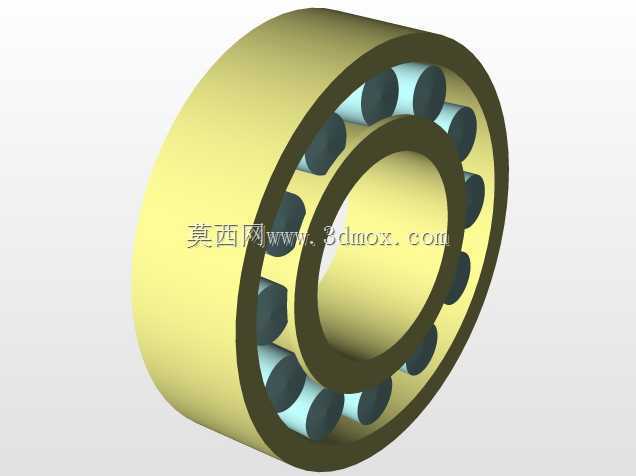

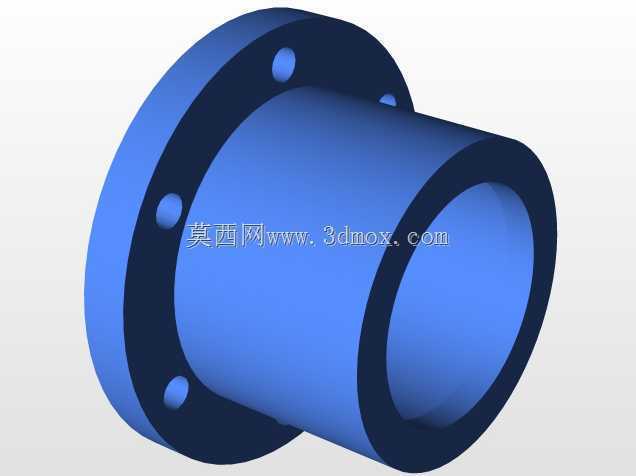

这款蜗轮蜗杆式减速装置,常被应用在输送线、小型起重设备、食品包装机械这类需要大减速比且要求反向自锁的传动场景中,核心作用是匹配原动机与工作端的转速差,将电机端的高转速低扭矩输入,转化为工作端需要的低转速大扭矩输出,同时依靠蜗杆蜗轮的啮合特性实现反向锁止,避免负载端反向拖动原动机引发安全隐患。从实际使用场景来看,这类减速装置不需要额外配置制动结构就能实现停机自锁,在垂直输送、小型卷扬这类需要防止负载下坠的工况中优势明显,相比同减速比的多级圆柱齿轮减速结构,它的整体占地尺寸更小,单级就能实现10到60之间的传动比,不需要多级齿轮堆叠,能大幅压缩传动单元的安装空间。设计过程中优先考虑了安装适配性,箱体采用分体式拼接结构,底部预留的带孔安装支脚可以直接通过螺栓固定在设备机架的安装平面上,输入轴、输出轴的轴伸长度与轴径都按照通用传动件的配合公差设计,能直接匹配标准联轴器、带轮等传动连接件,不需要额外做轴头改制。箱体顶部设置的法兰端盖结构,既可以作为装配时蜗轮组件的装入窗口,降低装配难度,也能在后期维护时快速打开检查蜗轮啮合面的磨损情况,不需要完全拆解整个箱体。侧面预留的观察窗结构,采用透明视窗加密封压盖的设计,日常巡检时可以直接观察箱体内润滑油的液位与油质状态,也能直观看到齿面啮合的润滑情况,避免缺油引发的齿面干磨失效。设计时特意将蜗杆轴与蜗轮轴的空间垂直交错布局做了优化,在保证啮合中心距精度的前提下,尽可能压缩箱体的整体壁厚,同时在轴承安装位、轴伸密封位都做了加强筋结构,避免长期受载出现箱体变形导致的轴系偏斜,影响传动精度与密封寿命。需要注意的是,这类蜗轮蜗杆传动的滑动摩擦占比高,长期运行时齿面发热量大,设计时在箱体侧壁预留了足够的散热面积,也预留了油位计、换油口的安装位置,能适配不同工况下的润滑散热需求,安装时需要保证输入轴与原动机输出轴的同轴度误差在允许范围内,输出轴与工作端的连接避免额外的径向载荷,防止轴承受力不均过早失效。
