氢燃料电池助力电动自行车结构设计

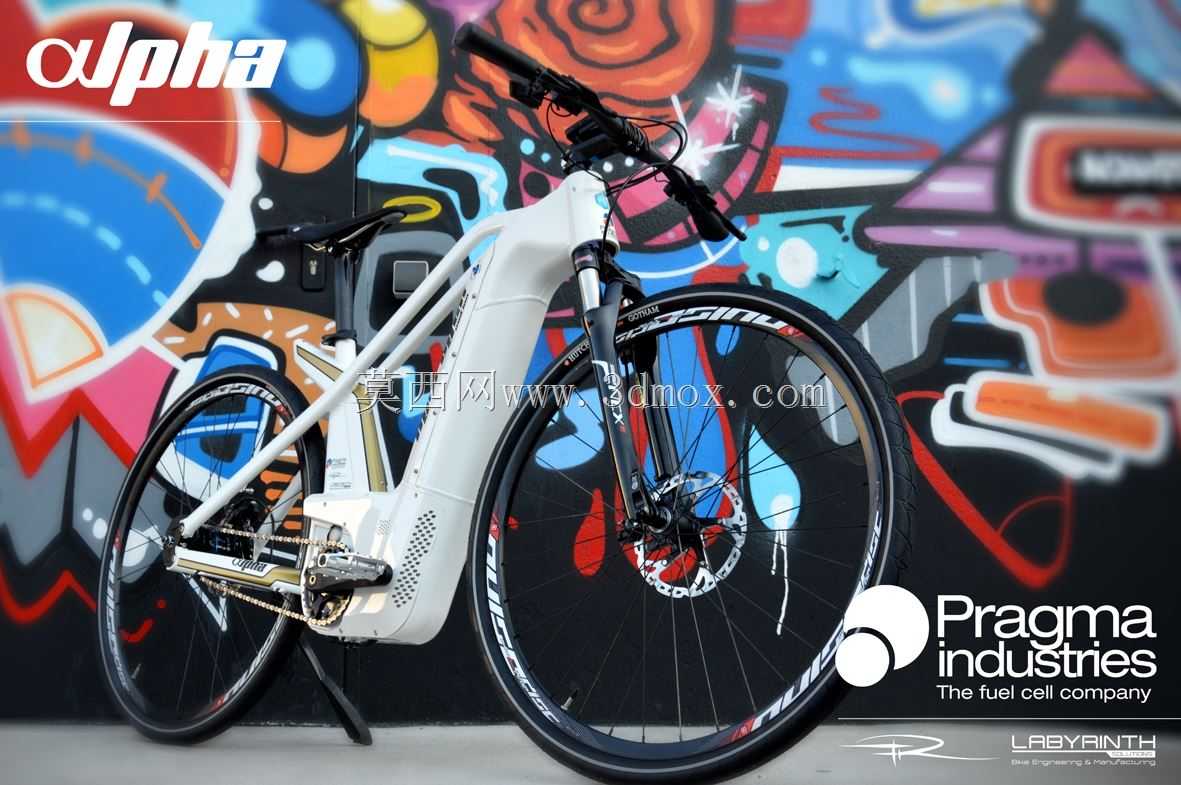

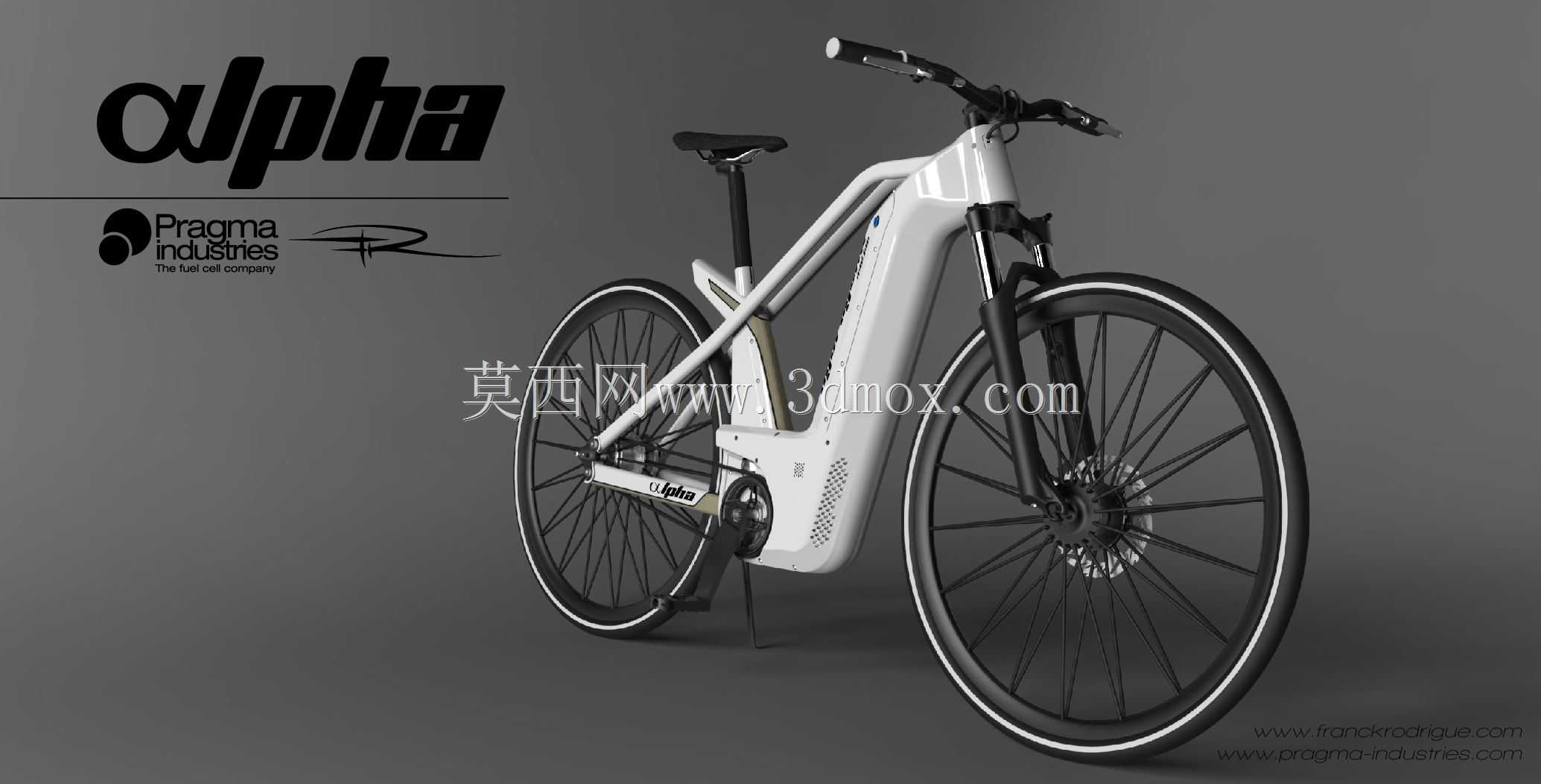

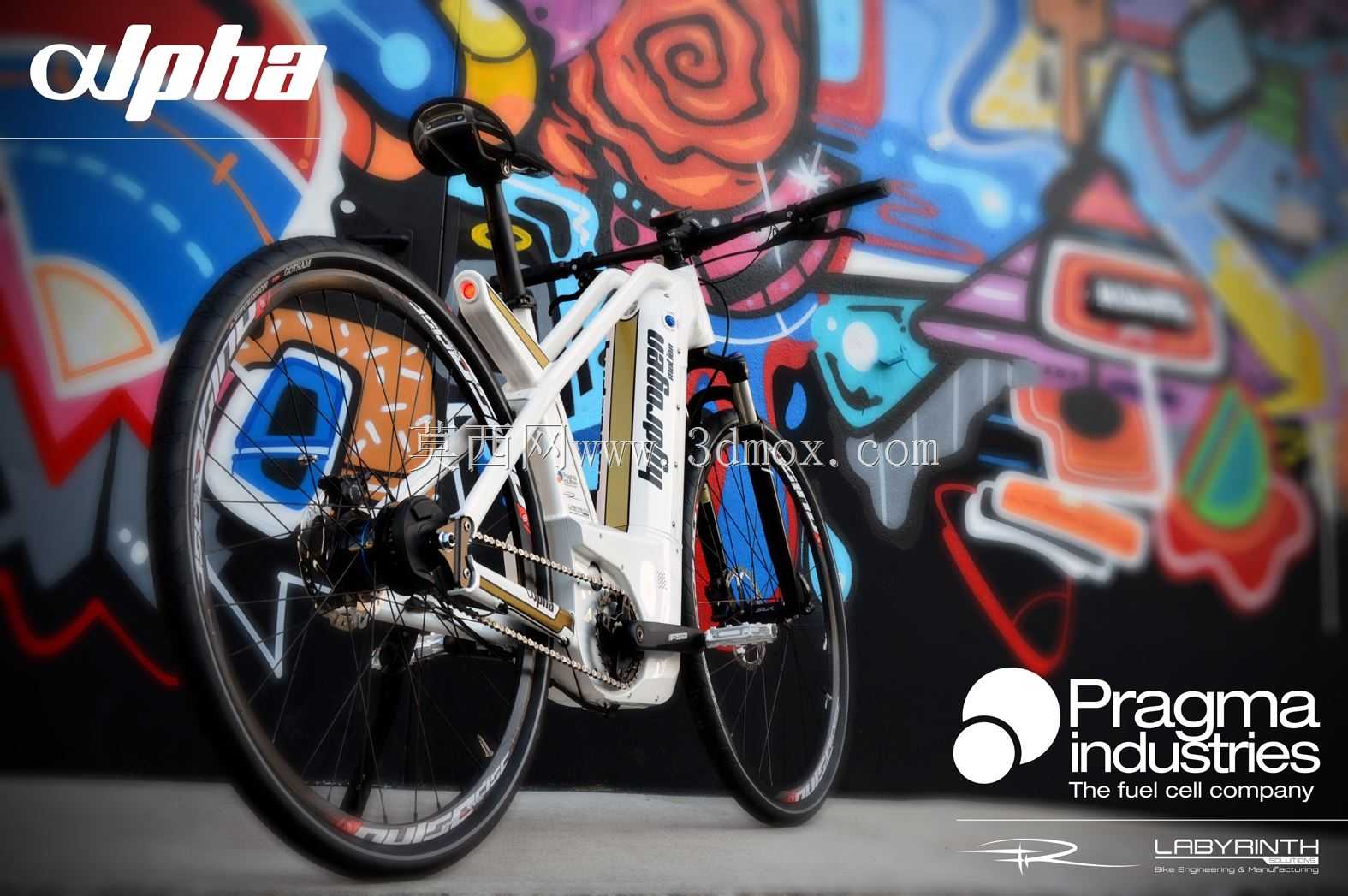

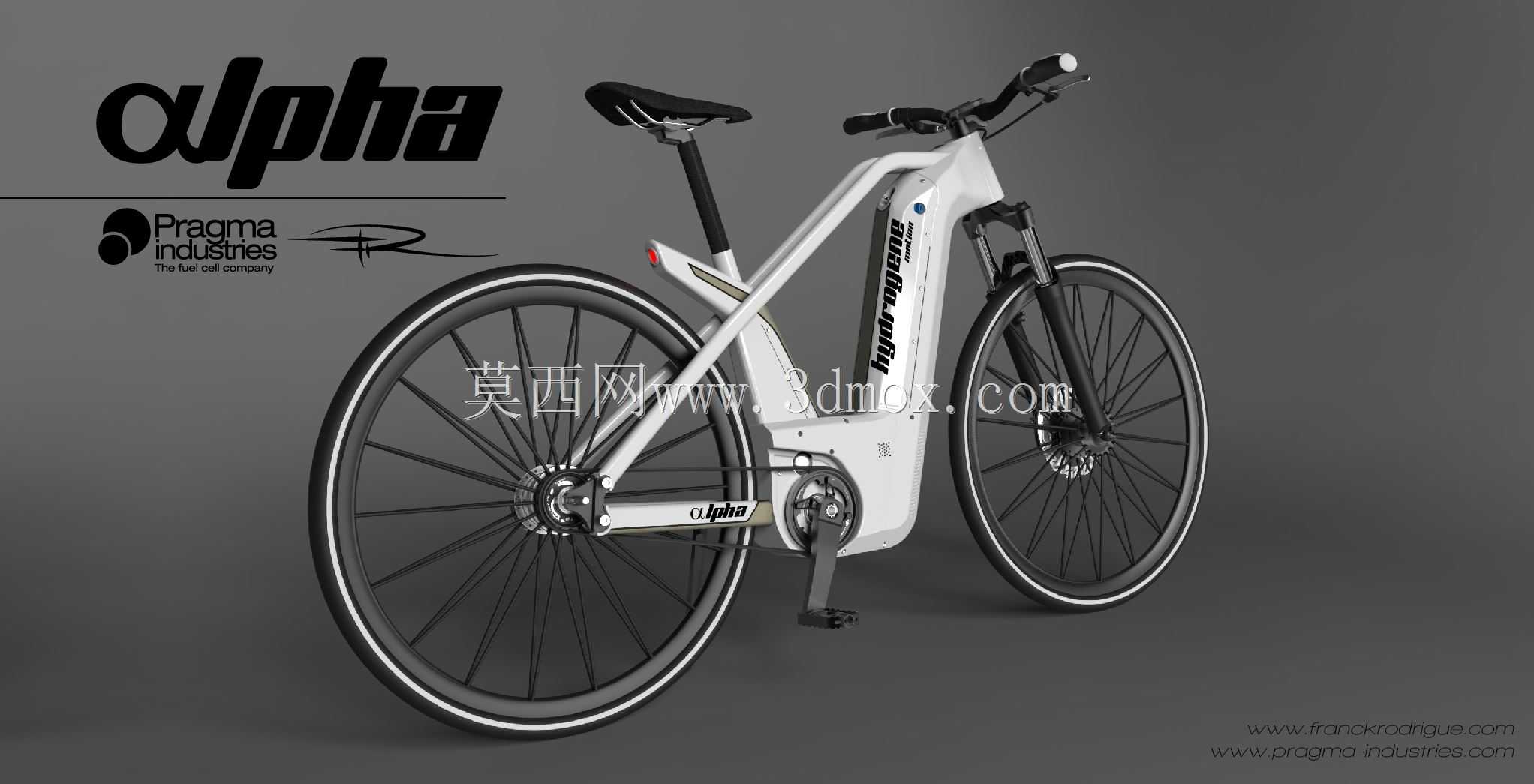

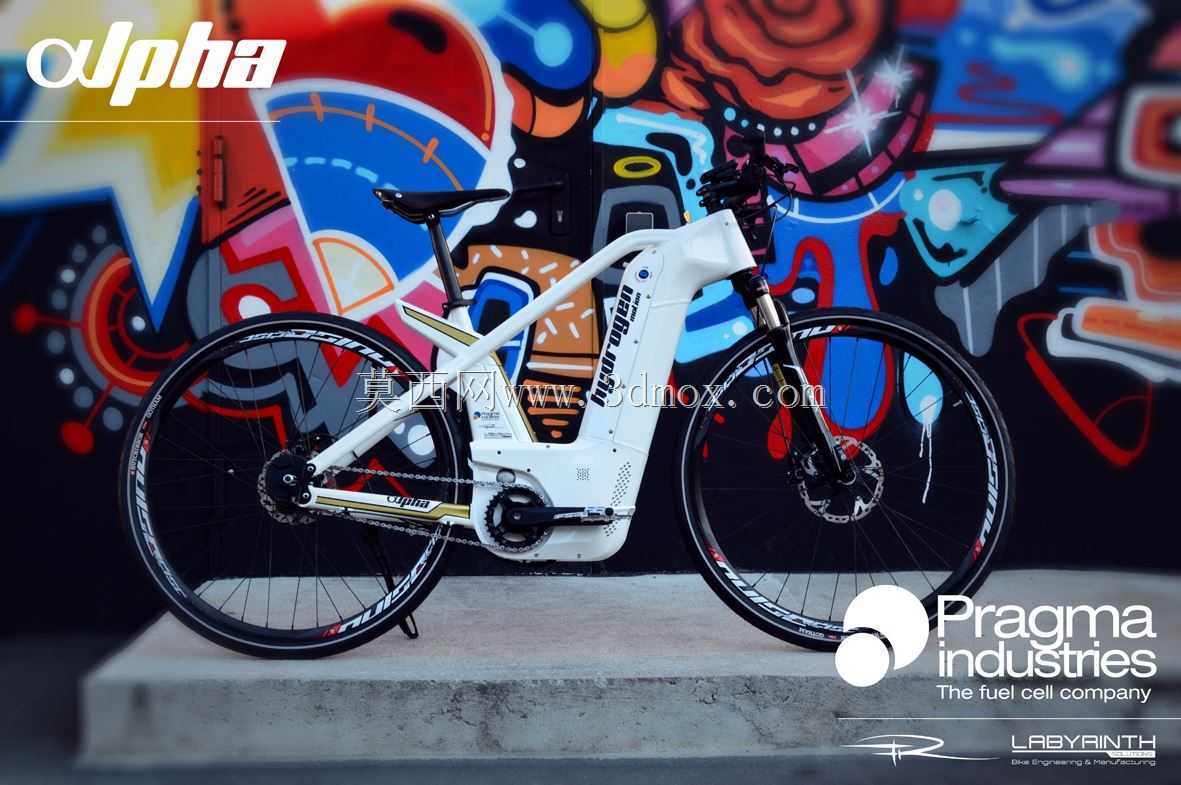

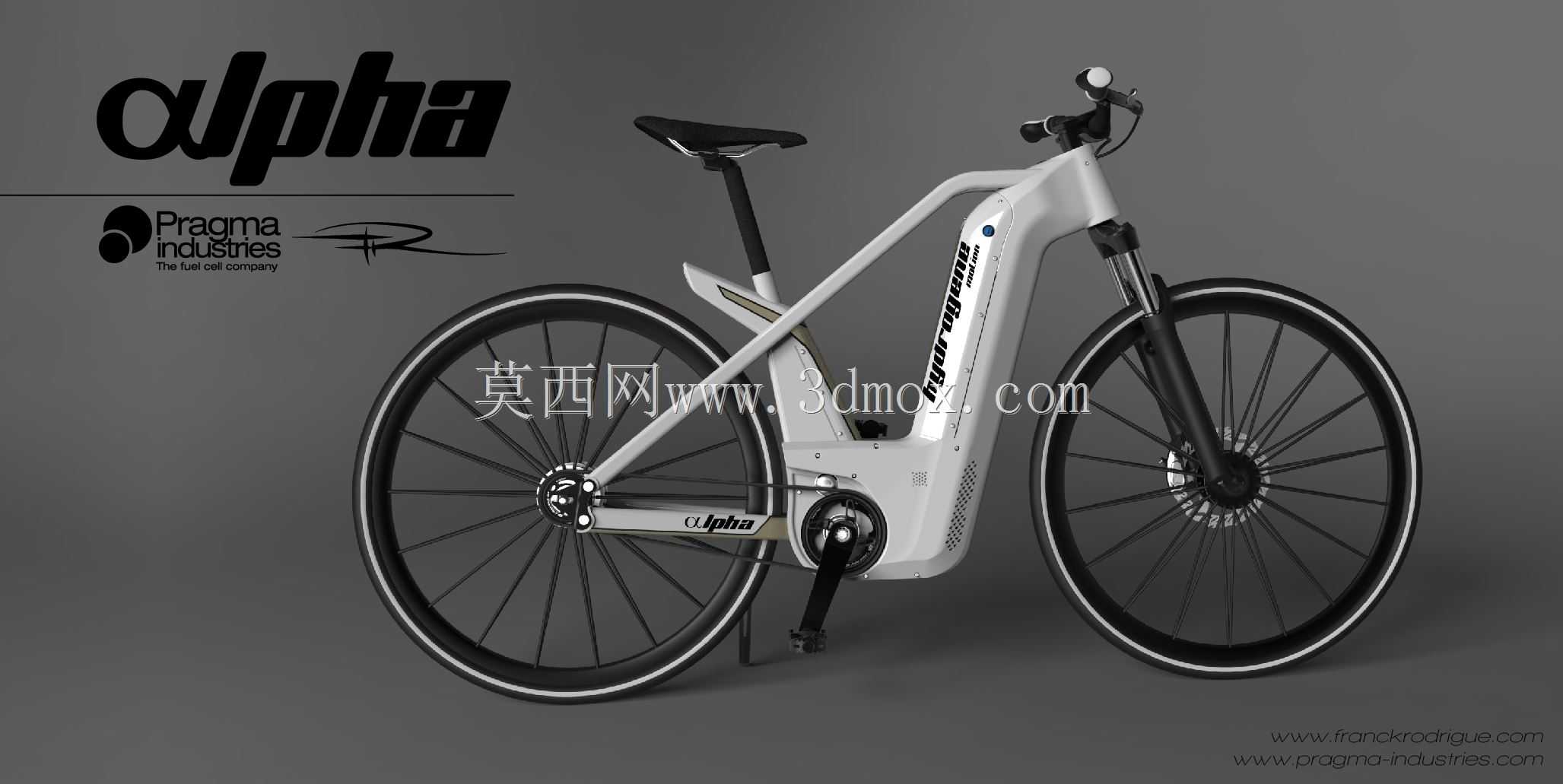

这款氢能源助力自行车主要面向城市中短距离通勤、休闲骑行场景，可覆盖日常上下班、近郊短途出游等出行需求，相比传统铅酸、锂电电动自行车，它采用氢燃料电池作为核心动力源，补能速度更快，低温环境下续航衰减少，适配北方冬季、高海拔低温区域的骑行使用需求，同时零碳排放的动力输出也契合当下绿色出行的发展方向。整车采用钻石型车架结构，上管与下管采用流线型一体化设计，将氢燃料电池堆、储氢模块、电控单元全部整合在车架主梁内部，既避免了动力组件外露带来的磕碰损坏风险，也让整车外观更简洁流畅，降低高速骑行时的风阻系数。车架主体采用轻量化铝合金材质焊接成型，在保证结构强度满足骑行载荷要求的前提下，将整车自重控制在合理区间，方便用户在无助力模式下推行、挪车。整车的轮组采用700C规格的公路车轮径，搭配窄型低滚阻轮胎，在平整铺装路面上骑行时滚动阻力更小，能有效提升续航表现；传动系统保留了传统自行车的链条、飞轮结构，同时搭配中置力矩传感器，可根据用户踩踏力度自动匹配电机输出功率，在爬坡、逆风骑行时提供平顺的助力支撑，不会出现突兀的动力闯动。制动系统采用前后碟刹配置，相比传统圈刹制动效率更高，在雨天、泥泞路面也能保持稳定的制动性能，保障骑行安全。车把部分集成了电量显示、助力档位调节、灯光控制按键，用户在骑行过程中无需抬手离开车把即可完成操作，提升骑行过程中的操作安全性。储氢模块采用低压固态储氢设计，安装位置位于车架下管内部，与车架的连接采用快拆式固定结构，日常维护更换时无需拆解整车车架，降低售后维护难度；电池输出端设置有过流、过压、温度保护模块，可实时监测燃料电池工作状态，在出现温度异常、输出功率波动时自动切断动力输出，避免安全隐患。整车的安装边界符合常规非机动车道通行尺寸要求，整车长度控制在1.8米以内，车把宽度不超过0.7米，可顺利通过小区门禁、非机动车道闸等常规通行设施，停放时占用空间与普通民用自行车一致，适配现有公共自行车停车区域的尺寸要求。车架的几何设计兼顾了骑行舒适性与操控灵活性，立管角度设置在73度左右，既保证踩踏发力的传递效率，也能让用户在长时间骑行时保持相对直立的坐姿，减少腰部、腕部的疲劳感；前叉采用减震行程为60mm的油簧前叉，可过滤铺装路面的细小颠簸，在经过井盖、减速带等路面凸起时能有效缓冲震动，提升骑行舒适度。
