城市通勤助力电动自行车结构设计

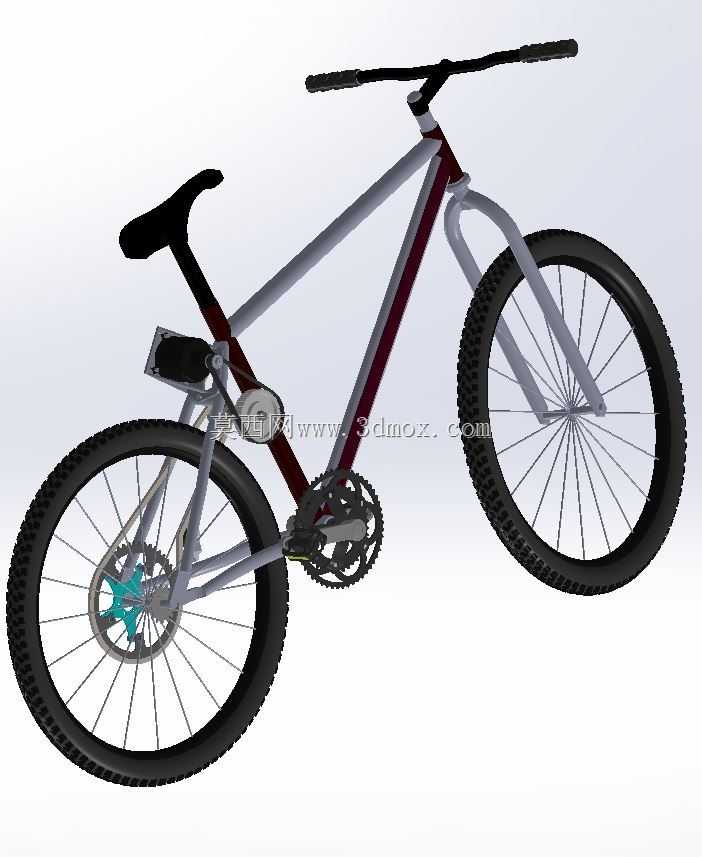

这款电动自行车的三维结构设计，主要面向城市日常通勤、短途接驳的出行场景，能够覆盖上班族日常通勤、社区周边采购、短距离休闲骑行等多元使用需求，相比传统人力自行车，它搭载的助力驱动结构可以有效降低长距离骑行的体力消耗，相比燃油代步工具又具备零排放、低噪音、停靠灵活的优势，十分适合城市密集路网下的出行使用。从功能特性来看，整车保留了传统自行车的骑行结构基础，在后轮位置集成了驱动助力模块，搭配脚踏位置的传动牙盘、飞轮与链条结构，既可以实现纯人力骑行模式，也能开启电助力模式辅助骑行，适配不同体力状态、不同骑行距离的使用需求；前后轮均配置了辐条式轮组与深纹路充气轮胎，能够过滤城市路面常见的井盖接缝、轻微坑洼带来的颠簸，提升骑行过程的平稳性；车把位置预留了操控组件的安装空间，鞍座采用符合人体工学的弧形窄座设计，兼顾长时间骑行的支撑性与腿部活动的自由度，车架下管与立管位置预留了电池模块的安装空间，能够在不额外突出结构的前提下容纳动力储能部件，保持整车外观的简洁协调。在设计思路上，整车采用了经典的菱形硬尾车架结构，上管、下管、立管、后下叉、后上叉形成稳定的三角受力结构，能够承受骑行过程中路面冲击、骑乘者重量与驱动模块带来的复合载荷，同时尽可能控制车架自身重量，避免额外增加骑行负担；驱动模块采用后置布局的设计，能够让动力直接作用于后轮，减少传动过程中的动力损耗，同时平衡电池前置带来的重量分布问题，让整车前后配重更趋近于50:50的合理区间，提升推行与骑行过程中的操控稳定性。从安装边界与尺寸适配来看，整车轮径采用常规通勤自行车的尺寸规格，车架立管角度、上管长度均适配多数普通身高人群的骑行姿态，车把宽度控制在适合城市非机动车道通行的范围内，能够轻松应对车流中的穿行与停靠需求；各部件的安装接口均采用通用化的标准尺寸，车把、鞍座、轮组、制动部件都可以和常规自行车配件兼容，便于后续的维护与部件更换，整车整体外廓尺寸符合非机动车道通行的相关规范，能够满足日常城市出行的各类场景要求。
