工业料液导流过滤通量调节装置结构

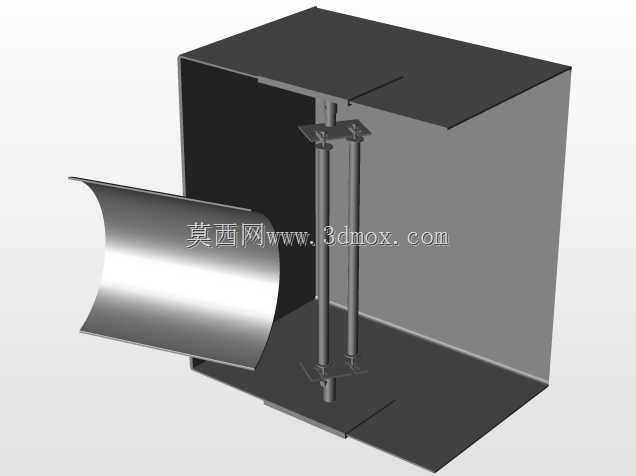

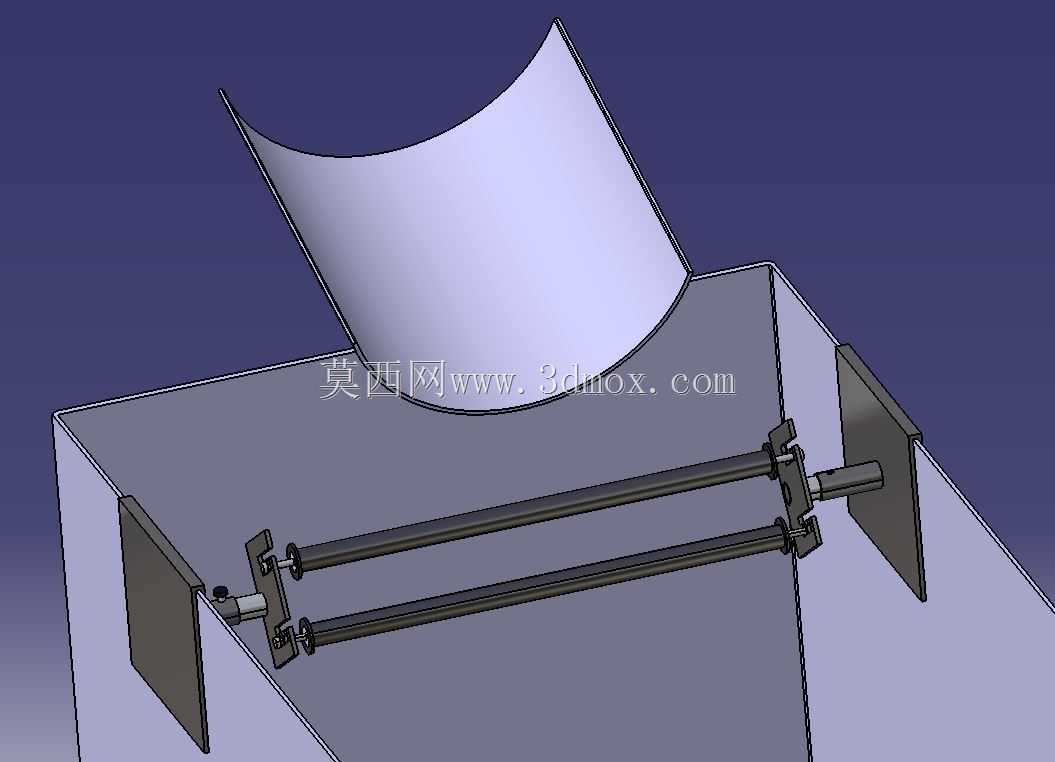

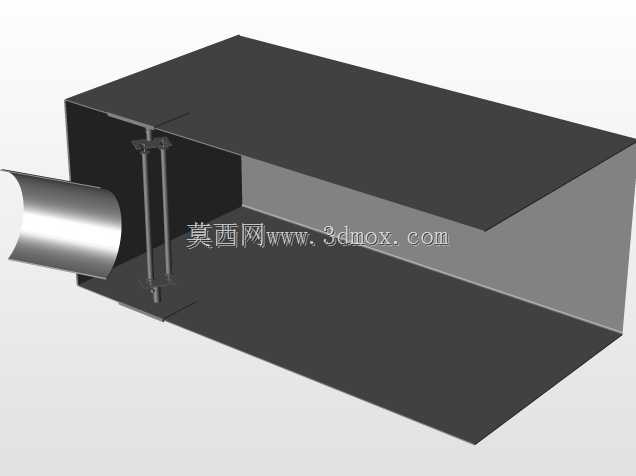

该结构主要应用于工业制程中料液过滤环节的通量管控场景，常见于表面处理产线、化工配料工段、废液循环处理单元中，安装在过滤腔体的进料端位置，承担进料导流与通流截面调节的核心作用。从实际使用需求出发，设计时首先考虑了进料的流态稳定性，上方的弧形导流板采用大曲率弧面结构，能够将上方管道落下的料液平缓导入下方过滤腔体内，避免料液直接冲击滤材造成局部滤材过早破损，同时减少进料过程中的紊流产生，降低料液飞溅与腔体内部扰流带来的过滤效率波动。两侧的安装支架采用贴板焊接结构，直接贴合过滤腔体的侧壁安装，安装时不需要对原有腔体做大规模改造，仅需在侧壁对应位置开设轴孔即可完成固定，适配多数敞口式过滤槽的安装边界，轴系部件的伸出端预留了调节手柄的安装空间，操作侧可直接在腔体外部完成通量调节动作，不需要打开腔体盖板，避免操作过程中料液溅出或外界杂质落入腔体内。两根平行布置的调节轴上配套安装有挡流板结构，转动调节轴时可改变挡流板的开合角度，进而调整料液通过的通流截面大小，实现过滤通量的连续调节，调节过程无卡滞点，可根据前端来料流量、后端滤材的堵塞程度灵活调整通流量，保证过滤环节的料液流速稳定在滤材的最佳工作区间，既避免流速过快导致滤材透滤、过滤精度下降，也防止流速过慢造成整线处理效率降低。结构设计上所有与料液接触的部件均采用圆滑过渡处理，不存在卫生死角，料液流经的表面无凸起、无凹陷积料区域，方便日常生产结束后的冲洗清洁，轴系与腔体侧壁的配合位置预留了密封件安装槽，可根据料液的腐蚀特性选配不同材质的密封圈，避免料液从轴孔位置泄漏。导流板的下端开口位置正对调节轴的上方区域，料液经导流后可均匀覆盖整个通流截面，不会出现偏流导致的局部滤材负荷过高问题，两侧支架的加强筋结构提升了整体刚性，即使在大流量料液冲击下也不会出现结构变形，保证调节精度长期稳定。安装时需注意调节轴的水平度偏差控制在允许范围内，避免挡流板转动时出现卡涩，导流板的上端可对接不同管径的进料管道，适配不同产能的产线进料需求，整体结构无易损易耗部件，长期运行维护成本极低。
