20寸自行车辐条式肥轮结构设计

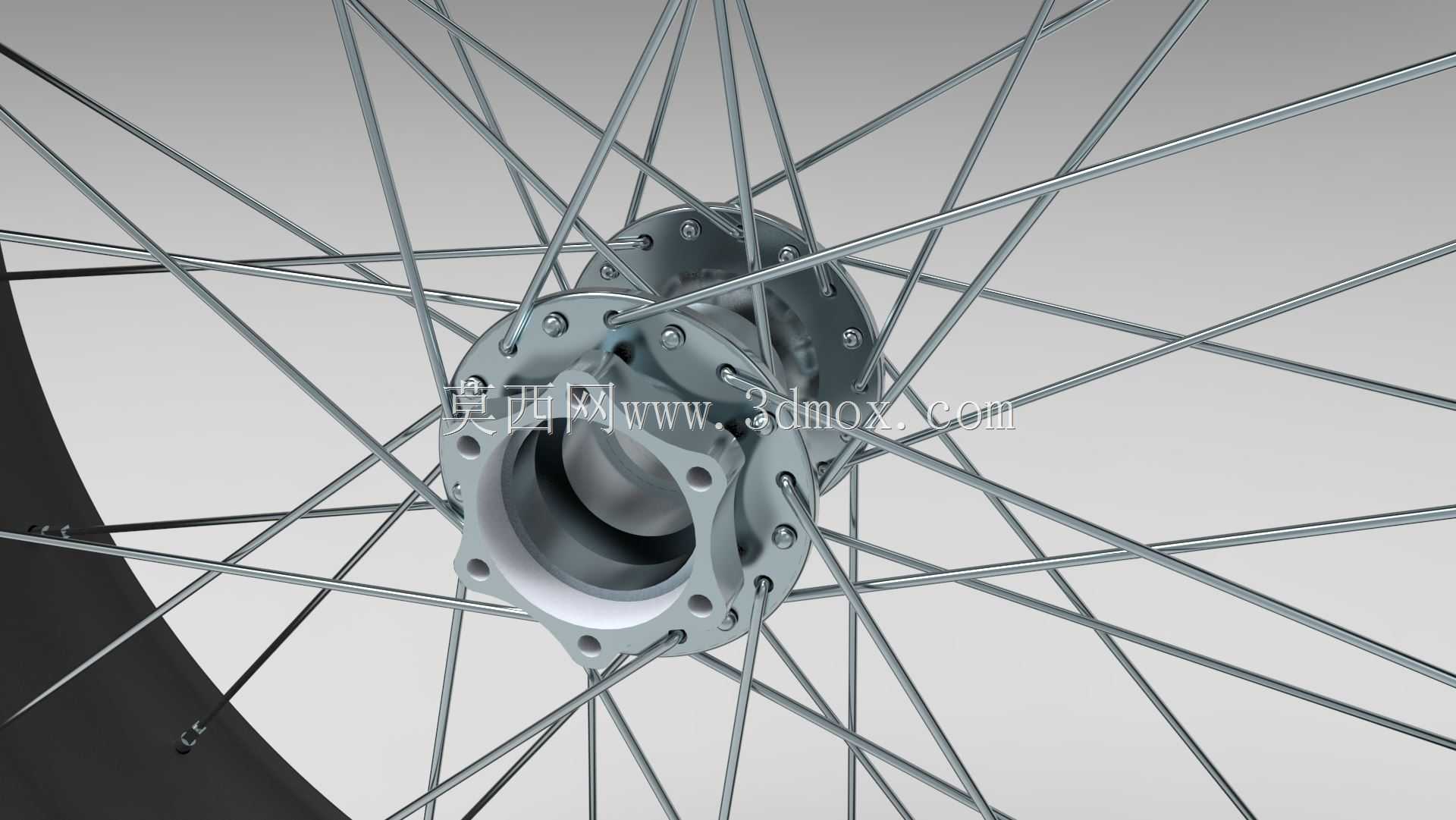

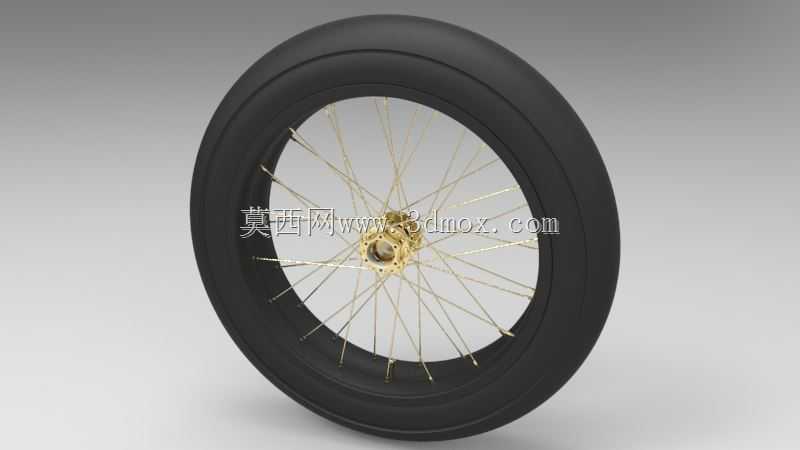

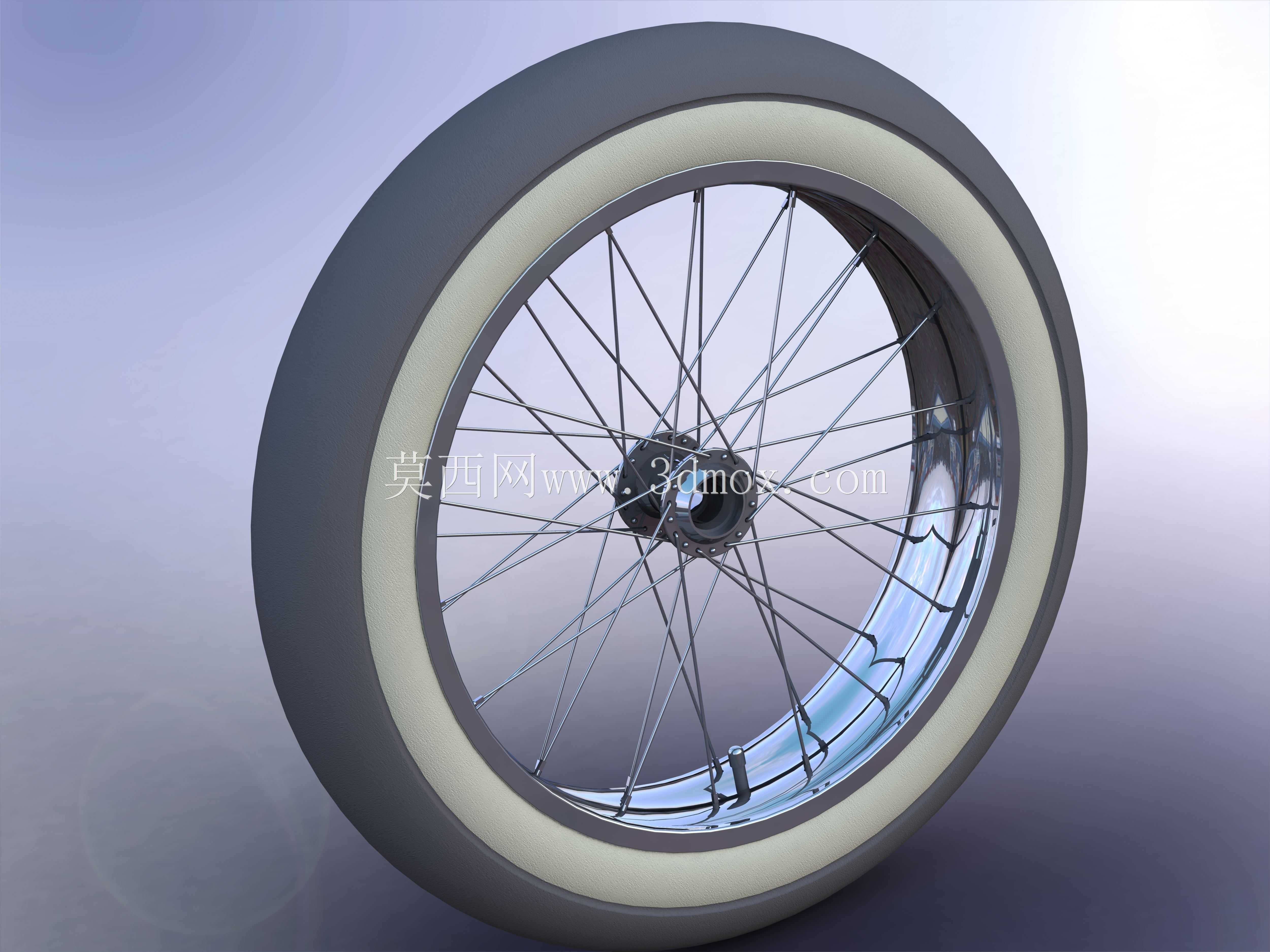

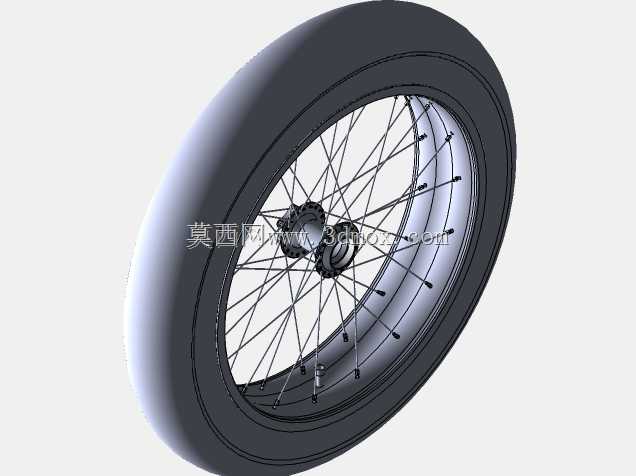

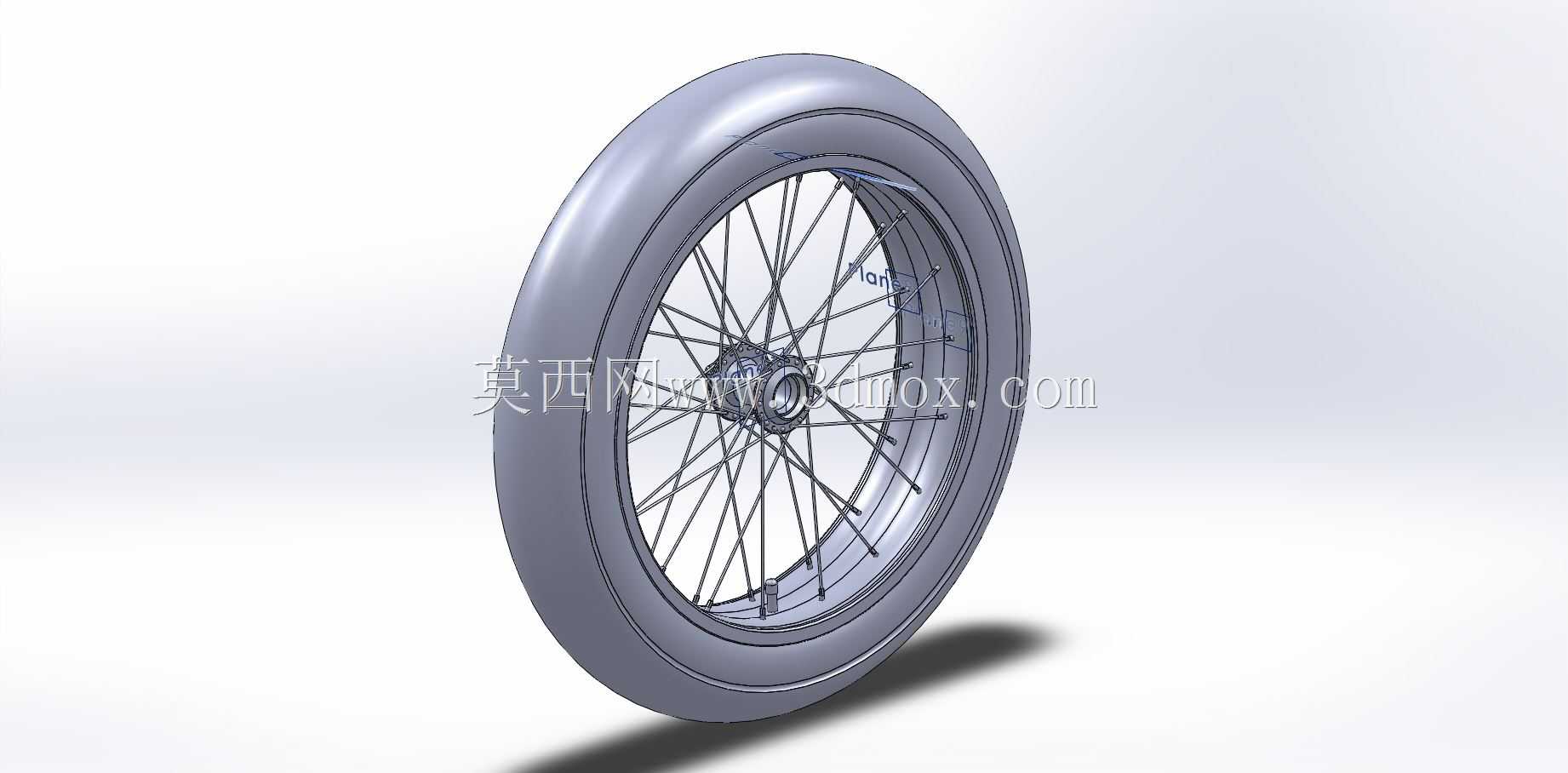

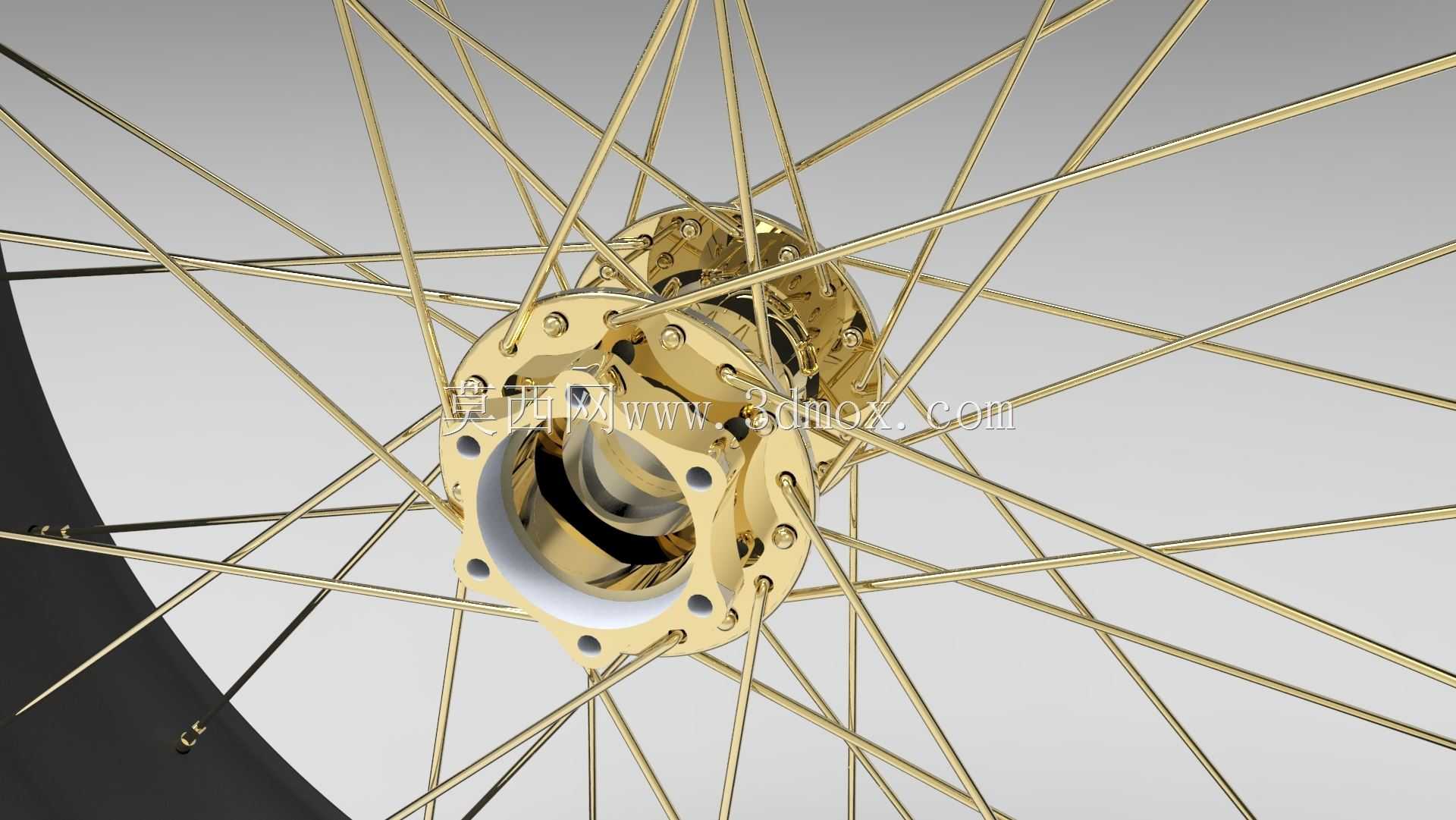

这款20寸辐条式肥轮主要适配小轮径休闲自行车、沙滩通勤车以及改装款折叠自行车，在城市慢行通勤、郊野非铺装路面短途骑行场景中有着广泛应用，相比常规窄轮，肥轮的接地面积更大，能够在松软土路、浅滩沙地等易陷胎的路面提供更强的抓地力，同时降低胎压需求，过滤路面细碎颠簸，提升骑行过程中的舒适度与稳定性。从实际用途来看，该轮组作为自行车行走系统的核心部件，承担着承载骑行者与车身载荷、传递踩踏驱动力、配合刹车系统实现减速制动的核心作用，肥胎的设计也让轮组本身具备一定的防磕碰能力，在遇到路面小凸起、路缘石剐蹭时，厚胎壁可以有效缓冲冲击力，降低轮圈变形、爆胎的概率。在功能特性上，该轮组采用经典的辐条编织结构，多根辐条从中心花鼓均匀辐射至轮圈，通过辐条张力的均匀调配实现轮组的径向与端面圆跳动控制，既保证了轮组的承重强度，又相比一体铸造成型的轮圈大幅降低了整体重量，提升骑行时的踩踏响应效率；宽截面的肥胎搭配对应尺寸的加宽轮圈，胎唇与轮圈的贴合密封性更好，支持更低的胎压设定，在颠簸路面可以通过胎体自身的形变吸收震动，减少传递到车架与骑行者身上的冲击力。设计过程中，首先围绕20寸轮径的安装边界展开，确定轮组整体外径与常规20寸自行车前叉、后叉的开档尺寸匹配，轮轴的安装直径符合通用花鼓的装配标准，能够直接替换同尺寸的常规轮组，无需对车架进行额外改装；其次在辐条排布上采用交叉编织的方式，优化辐条受力角度，提升轮组的抗侧向冲击能力，避免转向或侧倾时辐条受力不均出现断裂；轮圈的胎槽设计专门适配宽肥胎的安装尺寸，保证充气后胎唇能够牢固卡入轮圈卡槽，防止低胎压行驶时出现胎圈脱开的风险。外形尺寸上，轮组整体外径适配20寸轮胎规格，轮圈宽度匹配肥胎的安装需求，花鼓的中心位置与车架安装位精准对齐，保证轮组安装后与车架、前叉无剐蹭，转动时无偏摆，辐条的长度与弯折角度经过精准计算，装配后每根辐条张力保持一致，长期使用后也不易出现辐条松动、轮圈偏摆的问题，兼顾了结构强度、骑行舒适度与安装通用性。
