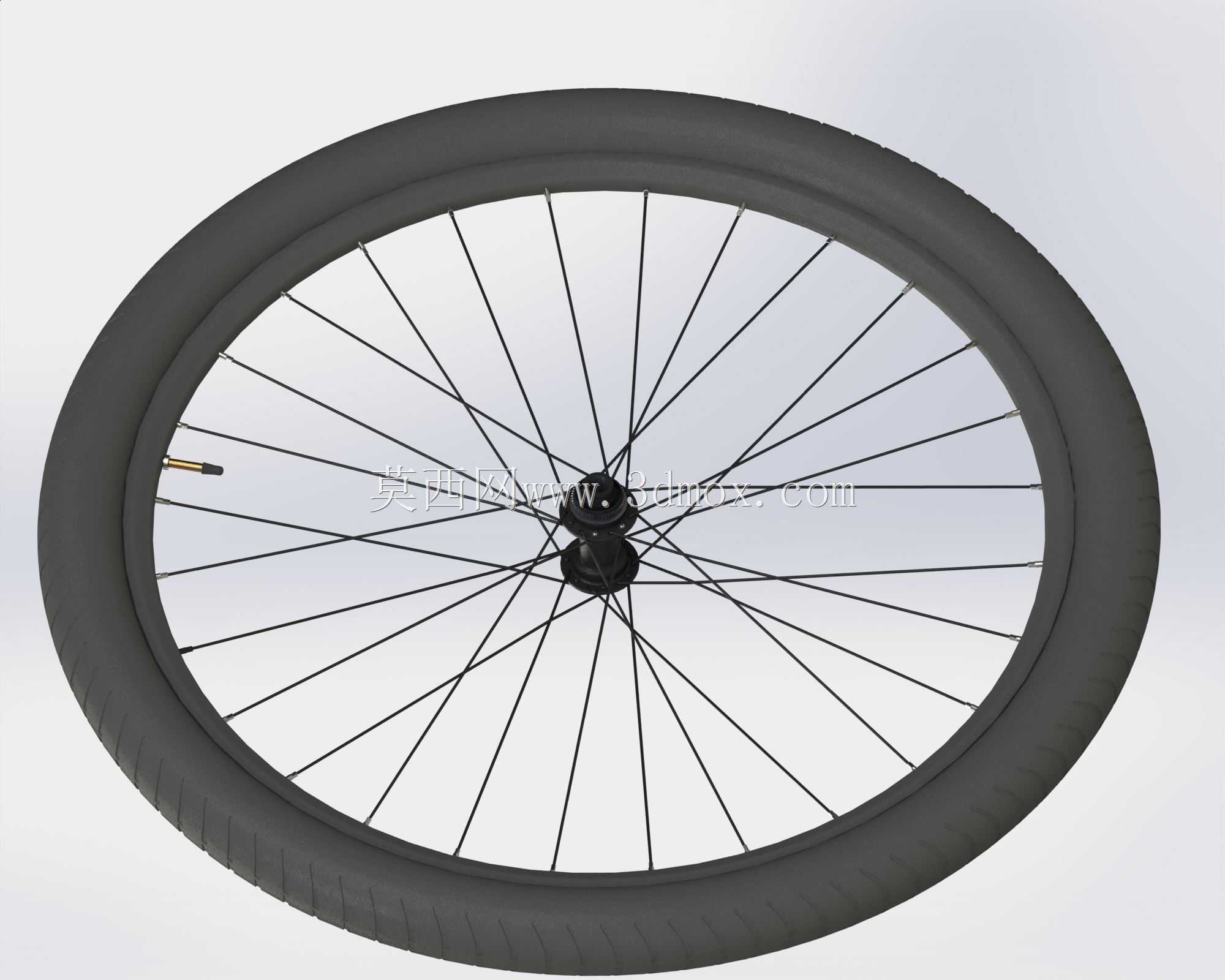

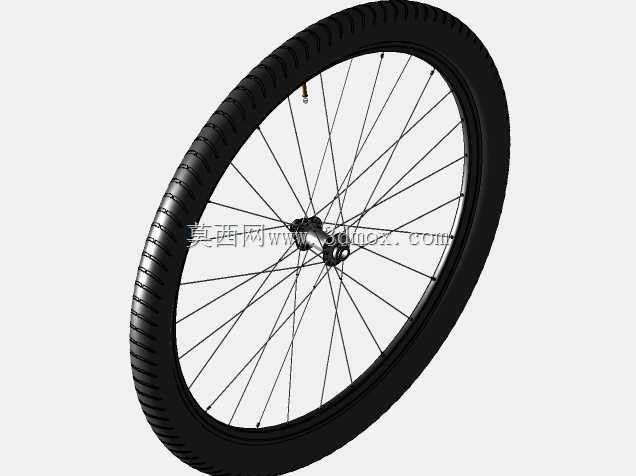

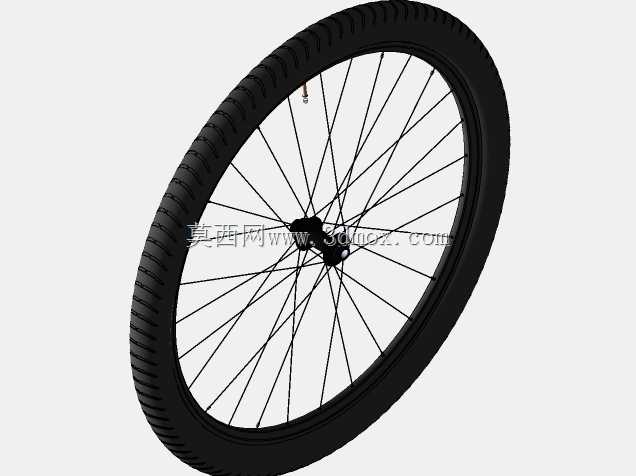

29寸山地自行车碟刹轮组结构设计

该轮组结构主要面向山地越野、城市长途骑行类自行车的配套使用场景，作为自行车行驶系统的核心承载部件，承担着传递骑行驱动力、缓冲路面颠簸冲击、保障制动效能稳定的关键作用，可适配硬尾山地车、砾石公路车等多种车型的前轮装配需求。轮组整体采用经典的辐条式张力结构设计，设计过程中优先兼顾轻量化与结构强度的平衡，轮圈采用高截面气动轮廓，既能够降低高速骑行过程中的侧风干扰，也可提升轮圈整体的抗径向冲击能力，避免越野路段遭遇硬物冲击时出现轮圈变形、失圆的问题。轮胎选用29x2.35规格的粗齿越野胎，胎面设置连续的中央排水棱与两侧突出的抓地齿块，在铺装路面行驶时可降低滚动阻力，在非铺装的泥土、碎石路面行驶时，侧方齿块能够嵌入松软路面提供充足抓地力，同时胎体预留了合理的形变空间，可过滤路面细碎震动，提升长距离骑行的舒适度。轮毂部分适配15mm筒轴安装规格，搭配盘式制动器安装座，相比传统快拆结构与圈刹结构，筒轴的连接刚性更强，在大力制动、高速过弯的工况下能够避免轮组出现框量，盘式制动的安装位可兼容主流规格的刹车碟片，在雨天、泥泞路段制动时不会受到轮圈沾水、沾泥的影响，制动效能的稳定性与抗热衰减能力更具优势。辐条采用等径高强度金属丝，以交叉编织的方式连接轮毂与轮圈，每根辐条的张力可通过端部的条帽进行微调，保证轮圈的径向跳动与端面偏摆控制在合理范围内，既能够保障轮组高速转动时的平顺性，也可将路面冲击均匀分散到整个轮圈结构上，避免局部应力集中导致的辐条断裂、轮圈开裂问题。装配边界方面，轮组整体宽度与前叉开档尺寸完全匹配，安装时无需额外打磨或加装转接件，轮胎充气后的整体外径与车架前叉、后下叉的预留间隙充足，不会出现轮胎摩擦车架的问题，盘片安装位与刹车卡钳的位置对应准确，装配后只需简单调整即可获得合适的制动间隙，能够满足整车厂量产装配、个人车友改装升级的实际使用需求。
