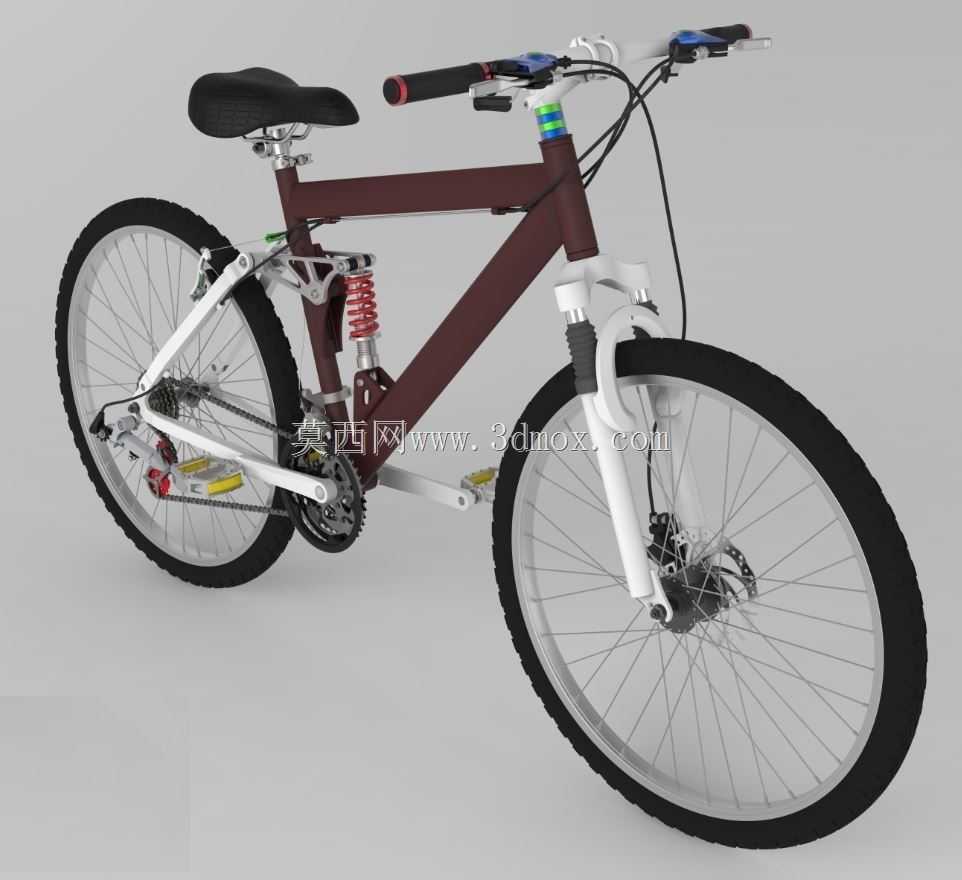

自行车后轮传动变速结构精细三维建模

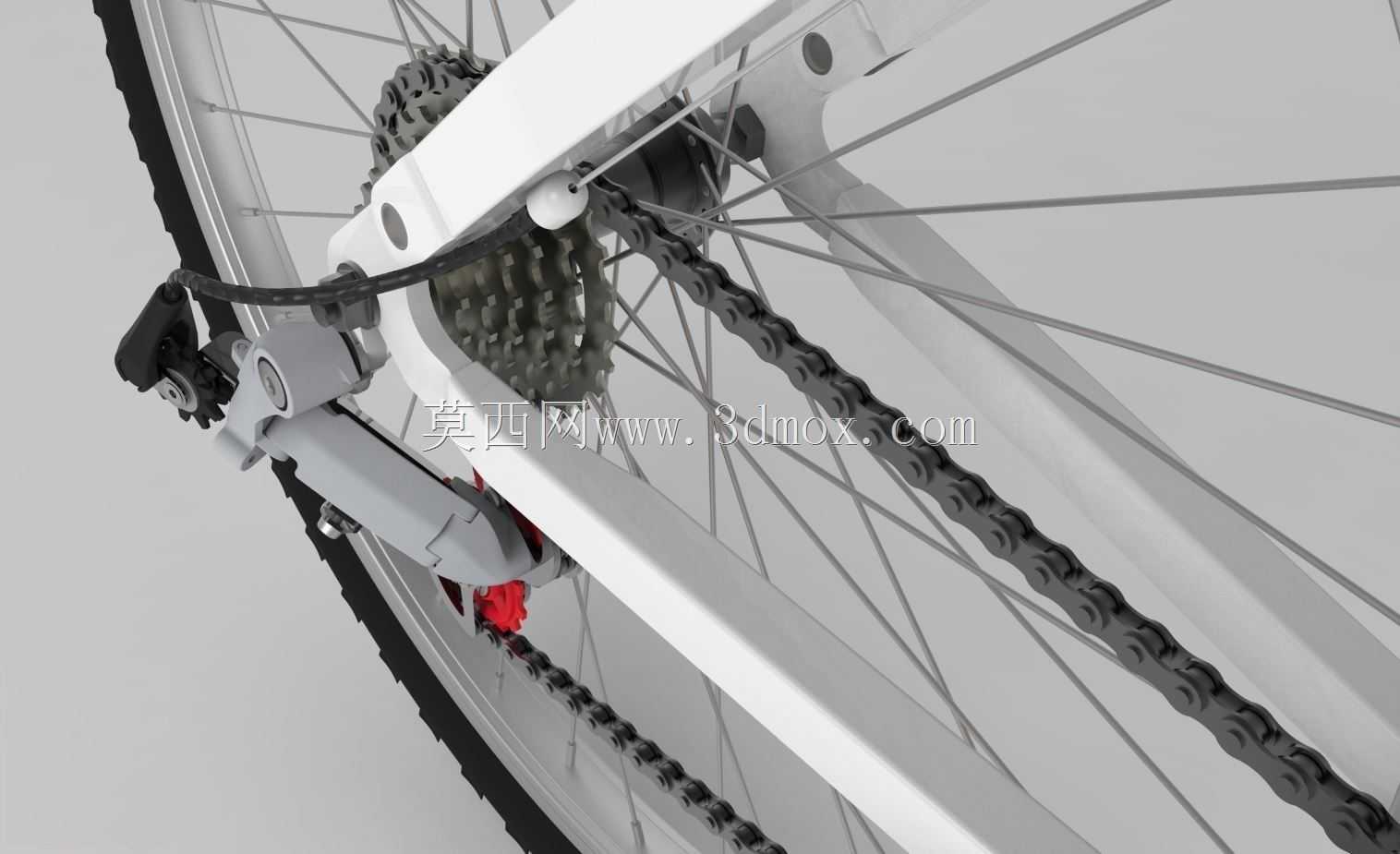

该三维建模聚焦于自行车后轮传动变速核心区域，完整还原了日常通勤、运动骑行场景下自行车后轮组与传动变速部件的装配关系与结构细节，可用于自行车产品研发阶段的结构验证、装配干涉检查，也可作为骑行装备结构教学的直观演示载体，帮助研发人员、维修从业者、骑行爱好者清晰理解后轮传动变速系统的工作逻辑。从实际用途来看，该结构是自行车动力传递与速度调节的核心单元，骑行过程中踩踏产生的动力通过曲柄传递至链条，再经由飞轮带动后轮转动实现车辆行进，而后拨链器则通过改变链条在不同齿数飞轮片上的位置，实现传动比的调整，适配平路巡航、爬坡、冲刺等不同骑行场景的动力输出需求，让骑行者能够根据路况与自身体力状态灵活调整踩踏力度与行进速度，提升骑行的顺畅度与省力效果。在功能特性层面，模型完整呈现了多片式飞轮的阶梯齿数排布、链条的链节铰接结构、后拨链器的导臂与导轮结构、车架后叉的安装定位结构，清晰展现了各部件的配合关系：飞轮通过塔基结构与后轮花鼓固定，可随花鼓同步转动，同时支持飞轮片的独立转动以实现滑行；链条的内外链节通过销轴铰接，可灵活弯折适配飞轮与牙盘的啮合弧度，同时保证动力传递过程中的刚性；后拨链器通过上下两个导轮张紧链条，同时可在变速线拉力作用下横向移动，精准引导链条切换至对应飞轮片，避免掉链、跳齿等故障。从设计思路来看，该结构建模严格遵循自行车后轮的实际安装边界，以车架后叉的尾勾安装位为定位基准，确定后拨链器的安装角度与活动范围，以花鼓塔基的安装尺寸为基准确定飞轮的安装位置与径向尺寸，同时预留了链条活动的合理间隙，保证各部件在运动过程中不会与车架后叉、辐条产生干涉；建模过程中还原了后拨链器的弹簧张紧结构，能够模拟不同变速档位下链条的张紧状态，也还原了飞轮片的齿形细节，保证链条与飞轮啮合的贴合度符合实际传动需求。在外形尺寸与安装边界层面，模型严格匹配常规运动自行车后轮的安装尺寸，后轮轮径适配标准公路车或山地车的轮组规格，飞轮的径向尺寸覆盖最小齿到最大齿的完整变速范围，后拨链器的活动行程覆盖全部飞轮片的横向宽度，链条的长度适配该轮组与常规牙盘的中心距，各部件的安装孔位、连接尺寸均与实际量产部件一致，可直接用于后续的结构优化、3D打印样件验证或者虚拟装配测试，帮助研发人员在开模前排查结构配合问题，缩短产品研发周期，也可用于维修培训场景下的结构拆解演示，让学员直观掌握后轮传动变速系统的拆装逻辑与调试要点。
