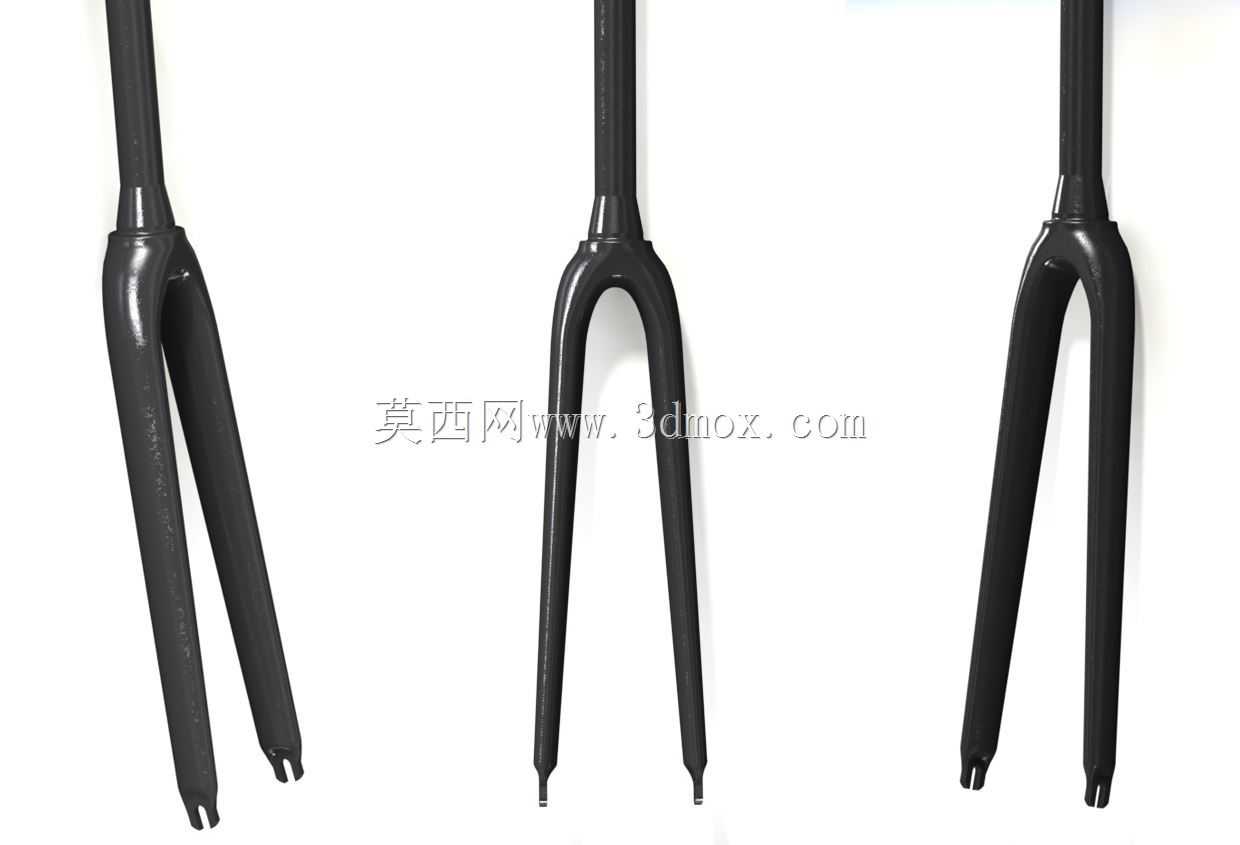

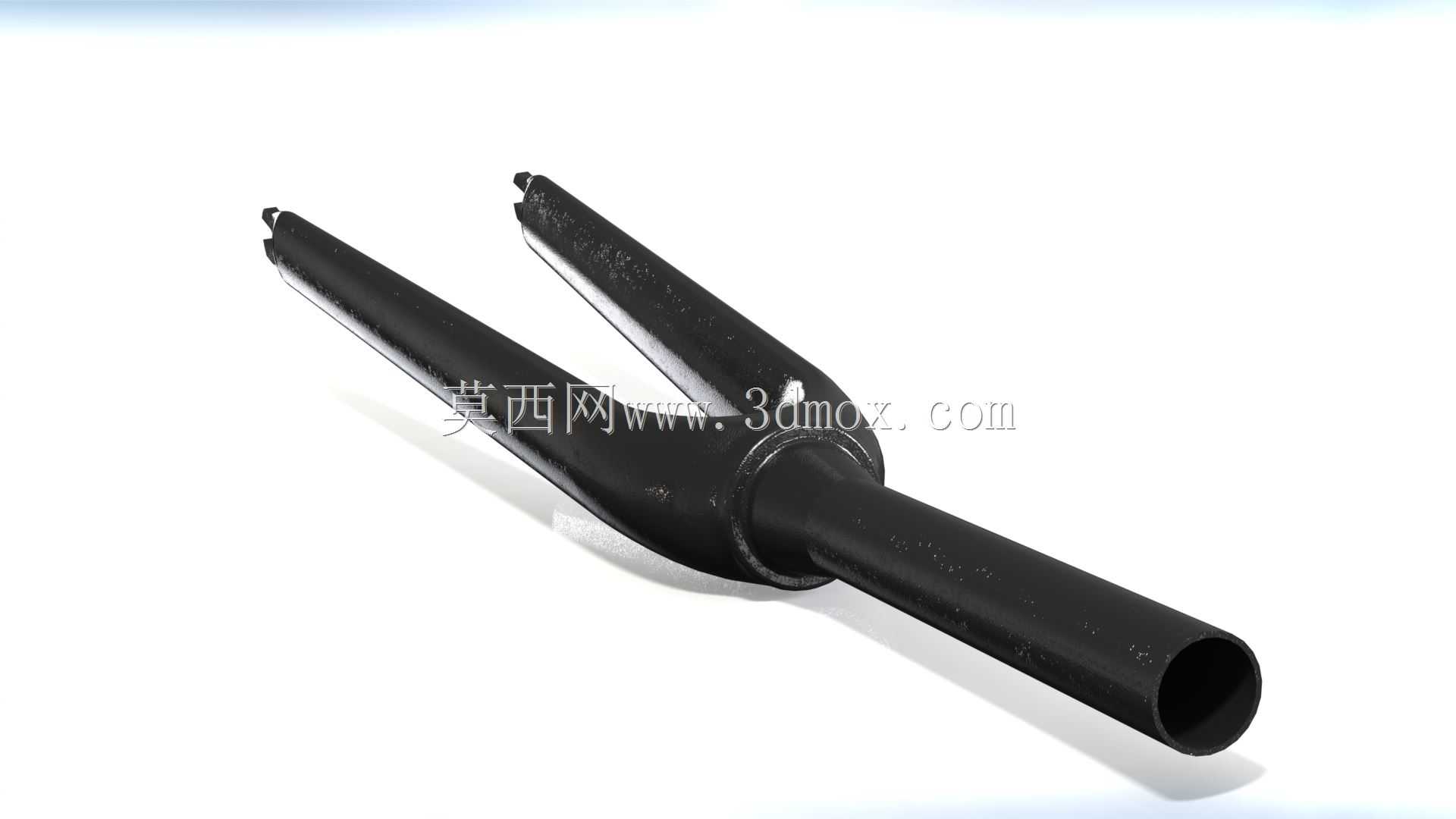

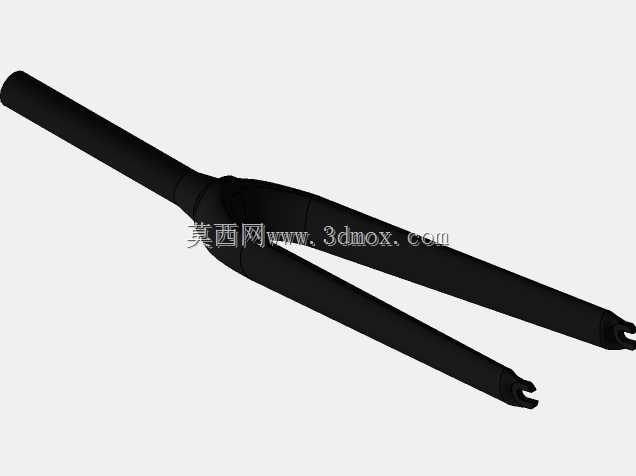

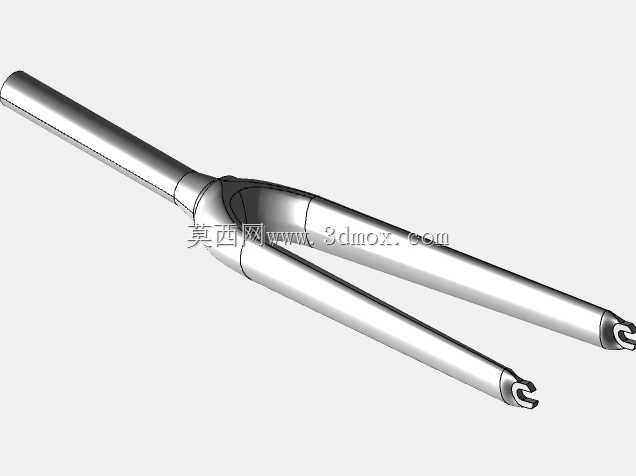

碳纤维公路自行车前叉结构设计

这款碳纤维公路自行车前叉，是面向公路骑行场景打造的核心导向承载部件，主要应用于专业竞速公路车、长途耐力公路车的整车装配与改装升级场景，承担着连接前轮组与车架头管、传递转向操控力矩、缓冲路面细碎震动的核心作用，直接决定骑行过程中的转向精准度、路感反馈清晰度与高速行驶稳定性。在实际骑行过程中，前叉需要持续承受前轮传递的垂直载荷、转向时的侧向扭力，以及制动过程中产生的纵向冲击力，因此设计阶段充分考量了碳纤维材料的铺层优化逻辑，通过不同角度碳纤维预浸料的分层排布，在叉肩、叉腿、舵管等不同受力区域匹配对应的铺层角度与厚度，在保证结构强度满足长期高强度使用需求的前提下，最大限度降低部件自重，契合公路骑行场景对轻量化的核心追求。产品采用适配主流公路车规格的设计标准，舵管采用1-1/8至1-1/2英寸锥形转向结构，能够兼容市面上绝大多数主流公路车架的头管规格，安装时无需额外打磨或加装转换衬套，配合标准碗组即可完成紧固装配；叉腿开档与安装位匹配700c规格公路车轮组，支持100mm开档轮毂的直接安装，同时预留了标准夹器安装位，可兼容主流圈刹与平装碟刹组件，适配不同制动系统的装配需求。外形设计上采用流线型叉腿造型，有效降低高速骑行时的正面风阻，叉腿弧度经过反复调校，既能够过滤铺装路面传递的细微震动，提升长距离骑行的舒适度，又能避免过度形变导致的转向拖沓，保证摇车加速、高速过弯时的刚性传递效率。舵管与叉肩的衔接区域做了平滑过渡处理，避免应力集中导致的结构失效，叉脚位置的轮组安装位精度控制在行业高标准范围内，保证轮组安装后无偏摆，转动顺畅无卡滞，整体设计兼顾了轻量化、气动性、结构强度与装配兼容性，能够满足专业竞速训练、日常通勤骑行、长途公路旅行等多场景下的使用需求。
