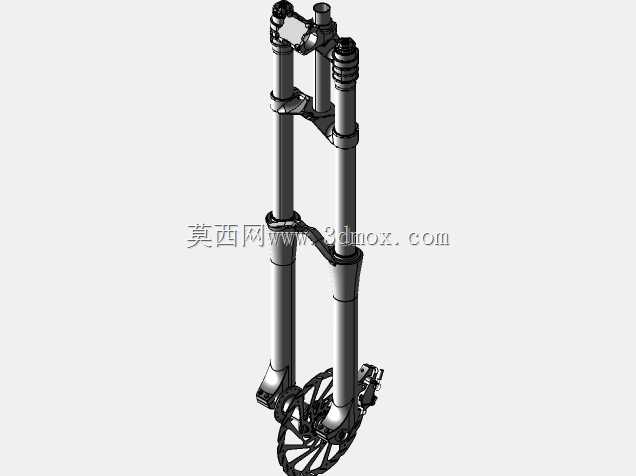

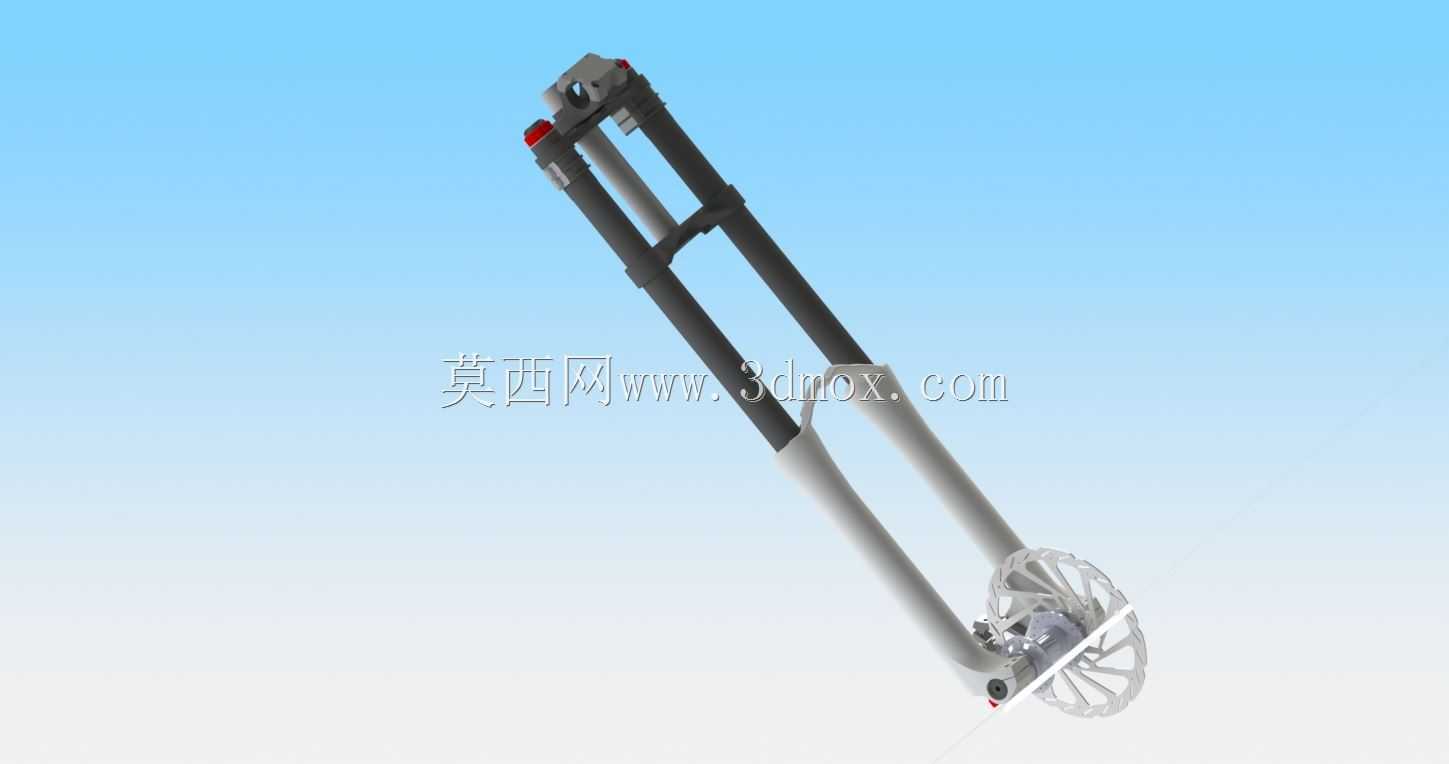

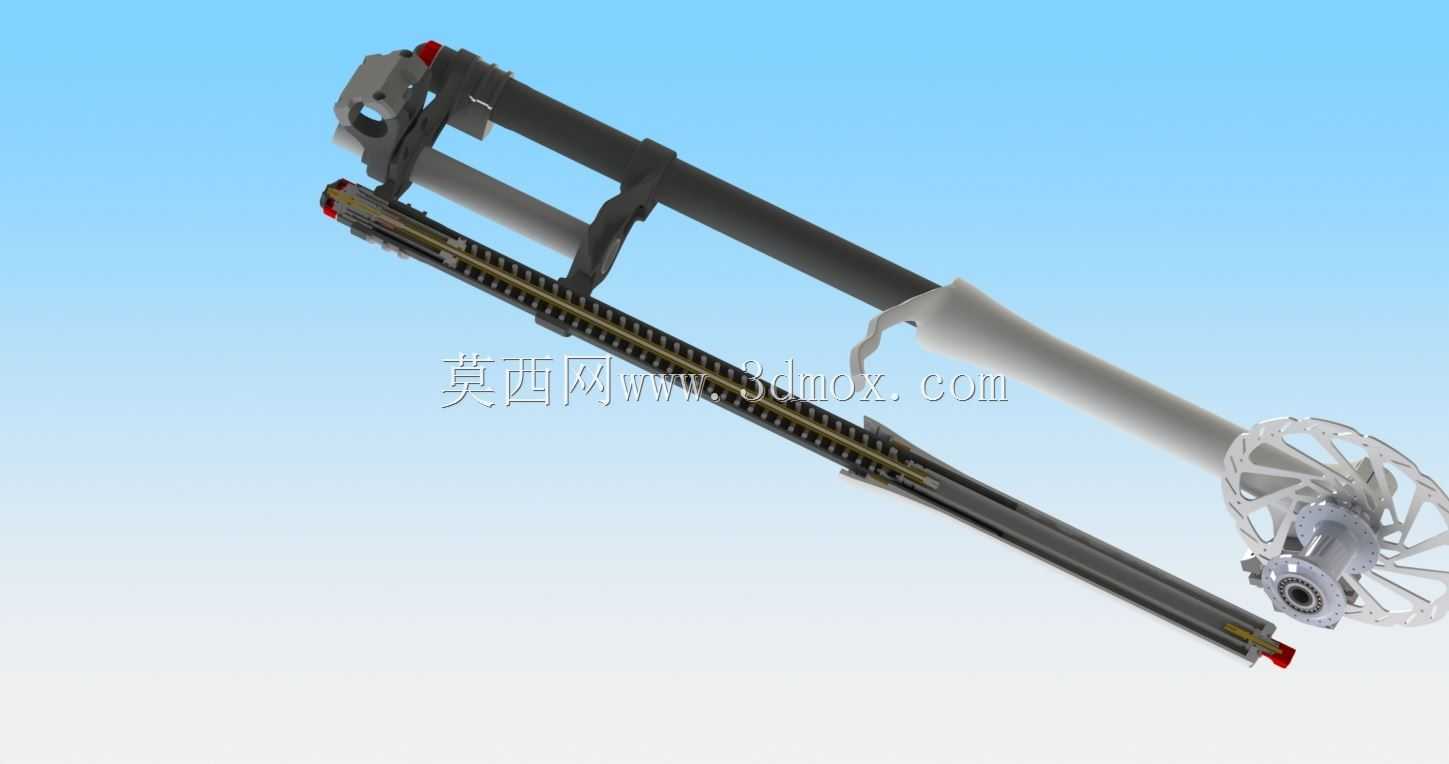

山地车前叉避震结构三维数模

该三维数模还原的是山地越野骑行场景中核心的前端避震承载部件，主要应用于高强度山地越野、速降、林道穿越等骑行场景，是连接前轮组与车架头管的关键结构，承担着骑行过程中路面冲击过滤、转向导向、轮组定位的核心作用，直接决定越野骑行的操控稳定性与冲击缓冲表现。从实际用途来看，该部件能够在骑行过程中吸收来自颠簸路面、落差冲击带来的纵向震动，避免刚性冲击直接传递至车架与骑行者手部，同时在转向过程中保持前轮的运动轨迹精度，保证刹车、轮组转动过程中的结构刚性，避免大冲击下出现结构形变或操控失效。从功能特性来看，该结构采用双管阻尼布局，外置的叉肩结构可兼容大尺寸碟刹安装座，下端的轮组固定位可适配标准桶轴轮组，叉腿位置预留了挡泥板、线控锁死装置的安装点位，内部的阻尼杆与弹簧结构可实现不同压缩行程的阻尼匹配，能够应对从碎石路面到数米落差的不同冲击载荷，叉体上部的头管连接位可适配标准山地车架的碗组规格，无需额外改装即可完成装配。从设计思路来看，建模过程中优先保证了各部件的装配干涉校验，将内管与外管的滑动配合间隙控制在合理范围，既保证滑动顺畅又避免出现旷量，阻尼杆的行程与叉体整体压缩行程完全匹配，轮组安装位的开档尺寸符合主流越野轮组的安装标准，碟刹安装座的位置精度满足刹车碟片的平行度要求，避免刹车过程中出现蹭碟问题。从外形尺寸与安装边界来看，该前叉的整体长度适配26寸越野山地轮组，头管长度适配标准锥形碗组安装，叉腿外侧的最大宽度不会与宽胎、大尺寸碟片产生干涉，压缩至最短行程时，叉肩与轮胎上端保留足够安全间隙，不会出现打底碰胎的问题，转向过程中叉体后端不会与车架下管产生碰撞，满足全转向角度的使用需求。
