三轮车用48V1000W无刷直流电机结构

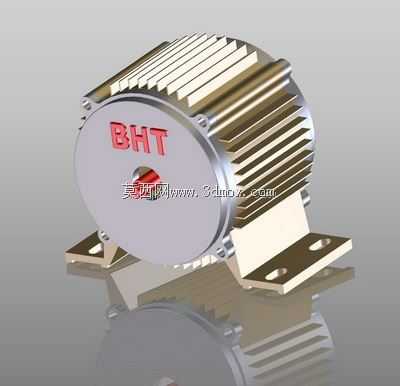

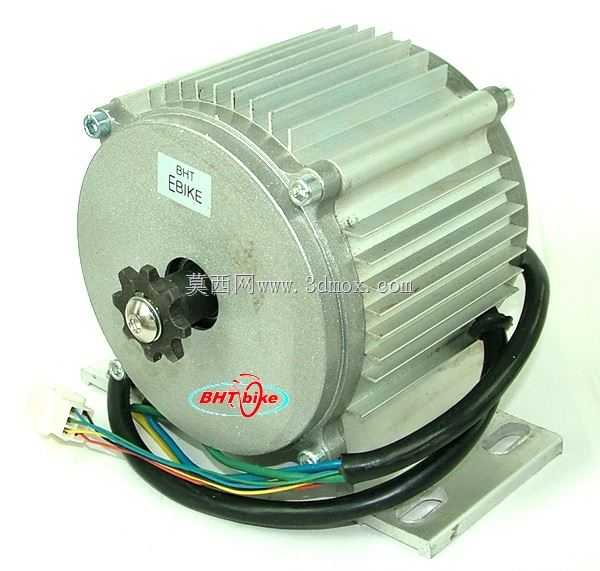

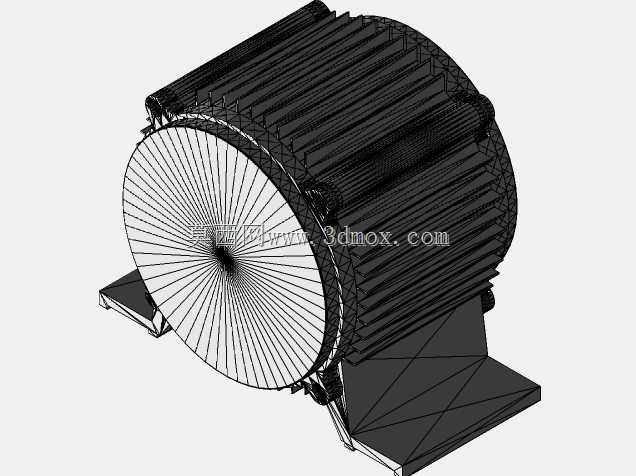

这款无刷直流电机主要面向短途电动代步车辆领域，适配三轮代步车、轻型电动两轮车的动力输出需求，是低速电动载具的核心动力转换部件，能够将车载蓄电池输出的直流电能转化为旋转机械能，为车辆行进提供持续稳定的驱动力，相比传统有刷电机，它省去了碳刷与换向器的物理摩擦结构，运行过程中不会产生换向火花与碳粉磨损，大幅降低了日常维护频次，更适合民用代步载具长期高频的使用场景。从功能特性来看，该电机额定工作电压为48V，额定输出功率1000W，能够满足普通三轮车载人、载物时的起步扭矩与持续爬坡需求，输出特性偏向低速大扭矩调校，匹配低速电动车辆不需要过高转速、但需要充足起步牵引力的使用需求，运行过程中噪音更低、电磁干扰更小，不会对车载电控部件产生信号干扰。在设计思路上，整体采用卧式安装的结构布局，外壳采用一体化散热鳍片设计，沿电机周向均匀排布的凸起鳍片能够大幅增加壳体与空气的接触面积，在车辆行进过程中借助迎面气流带走电机持续运行产生的热量，避免绕组长期高温工作出现绝缘老化、退磁等问题，提升电机长时间负载运行的可靠性。端盖与壳体采用止口定位配合，通过周向均匀布置的紧固件实现密封连接，既能够阻挡日常行驶中的泥水、灰尘进入电机内部，也能保证内部定子、转子的同轴度，减少运行过程中的径向跳动。安装底座采用带安装孔的支脚结构，两个对称布置的L型支脚与电机壳体刚性连接，支脚上预留的两个长圆形安装孔能够适配不同车型车架的安装孔位偏差，降低整车装配时的对位难度，安装时只需要将支脚贴合车架安装平面，穿入紧固件锁紧即可完成固定，不需要额外设计复杂的转接支架。从安装边界来看，电机整体为圆柱型主体结构，输出轴从前端盖中心伸出，可通过键连接与链轮、皮带轮等传动部件配合，将动力传递给车辆后桥，整体径向尺寸紧凑，不会占用过多车架安装空间，轴向长度适配普通电动三轮车的车架安装位，能够在不改动原有车架结构的前提下直接替换同参数的老旧电机，适配性较强。电机出线端从壳体侧部引出，预留足够的接线长度，方便与车辆控制器完成接线，整体结构兼顾了散热性能、安装便捷性与运行可靠性，完全贴合民用低速电动代步车的实际使用需求。
