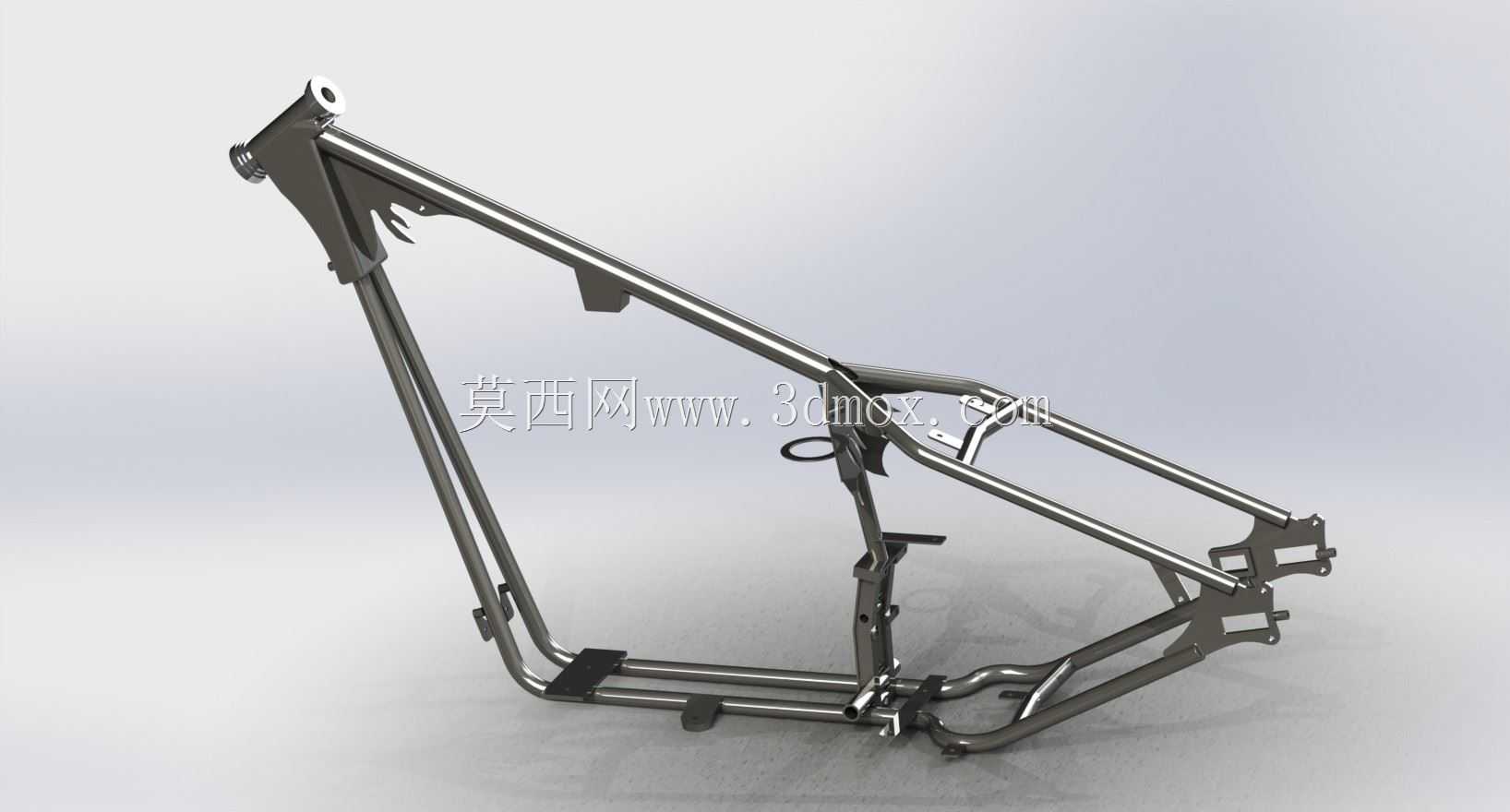

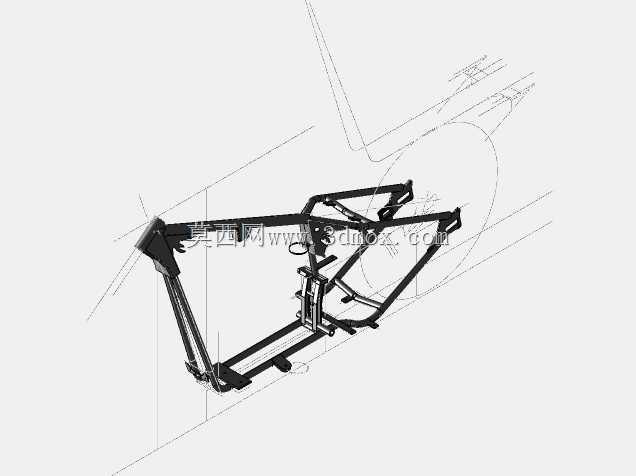

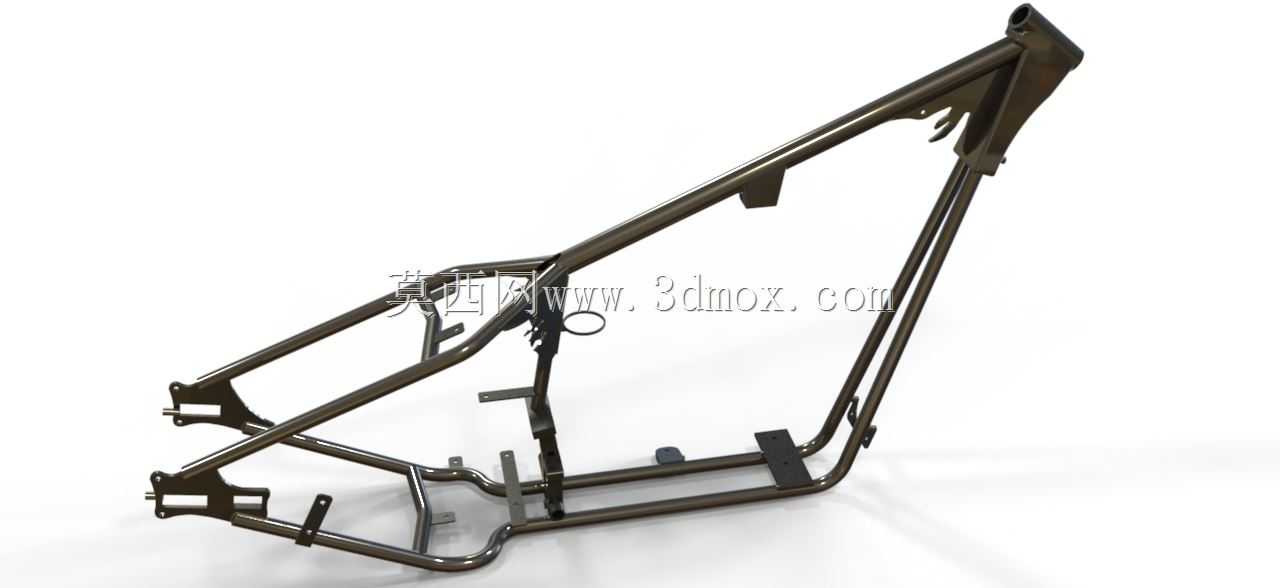

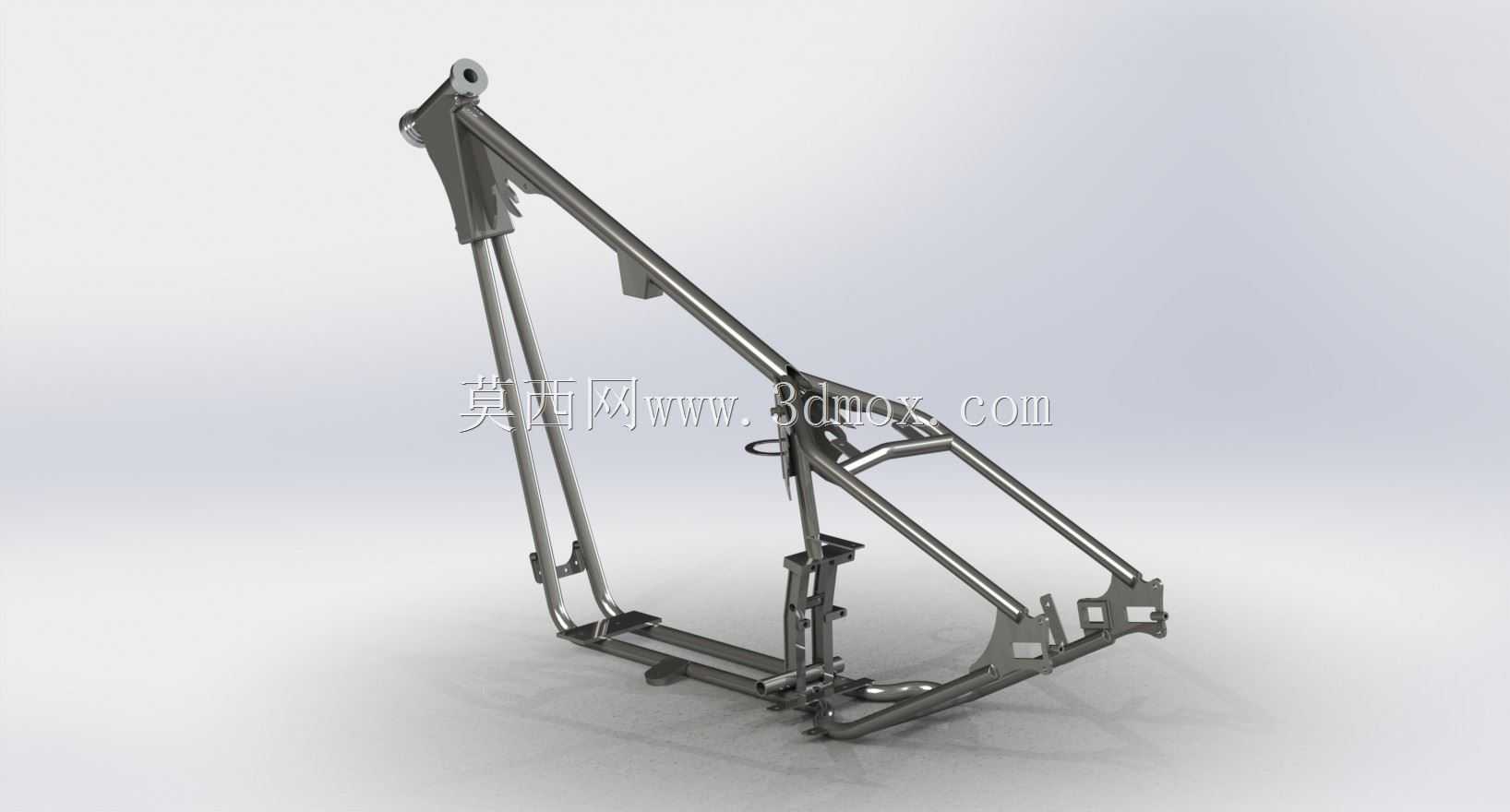

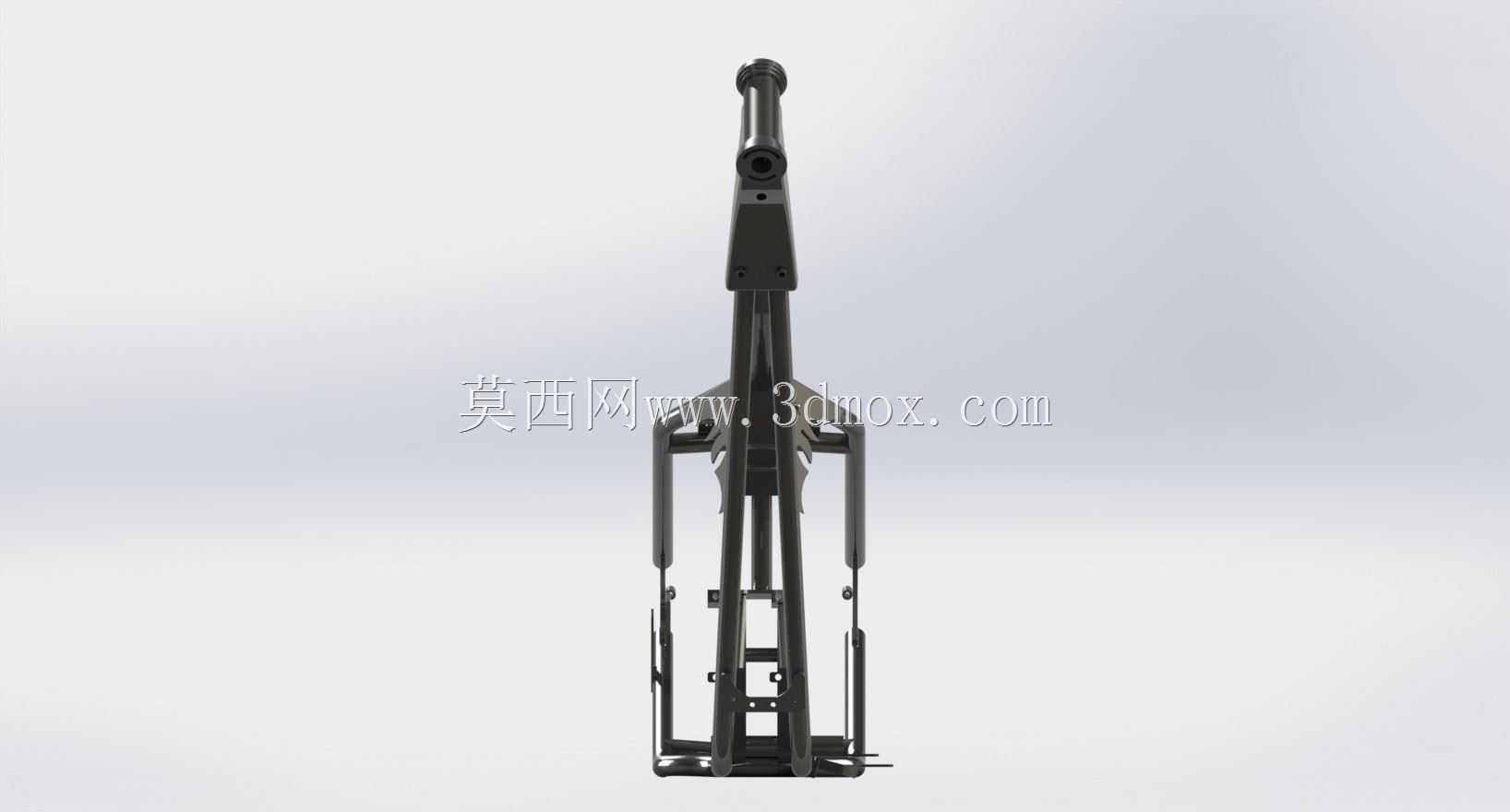

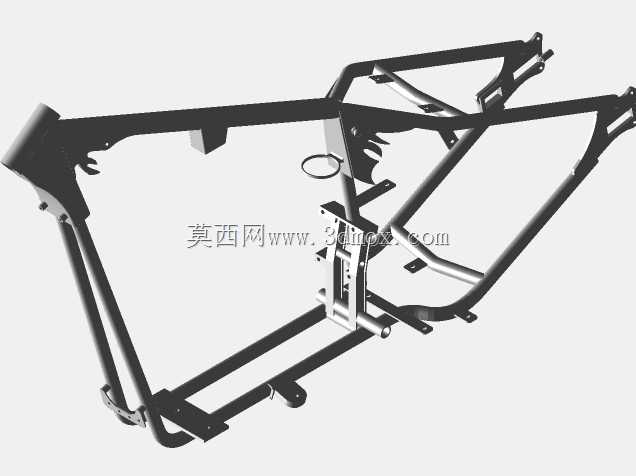

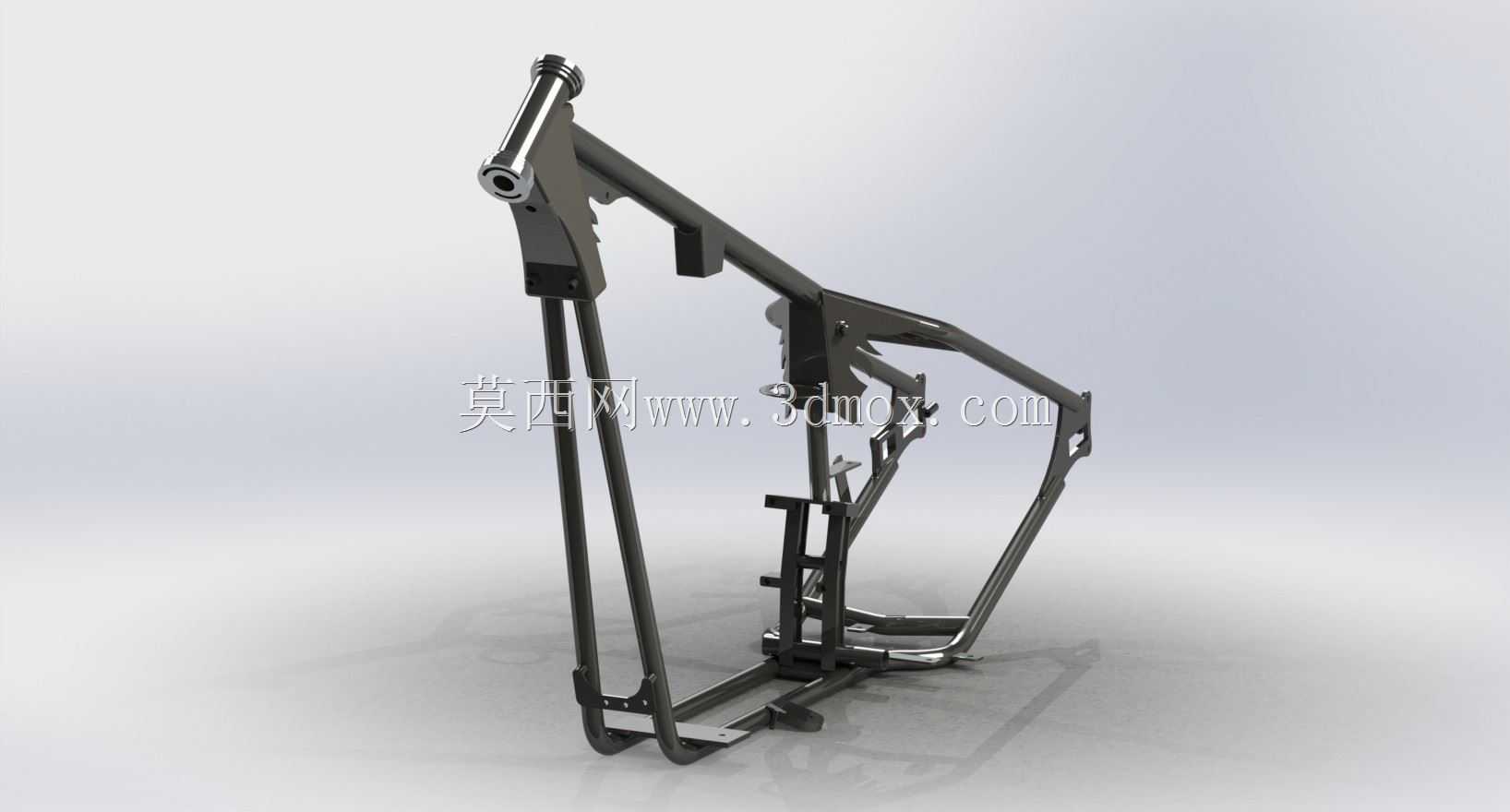

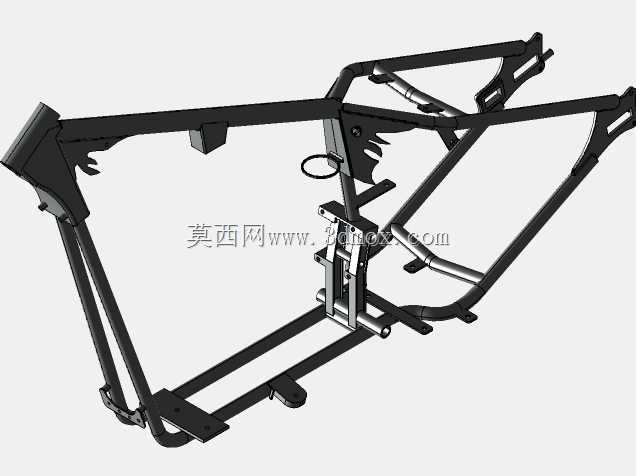

哈雷风格切碎机摩托车车架结构设计

这款切碎机摩托车车架主要面向定制机车改装、复古机车DIY搭建场景，是适配铁头发动机的专属承载结构，作为整车的核心受力基体，承担着连接动力总成、行走机构、操控组件与外观覆盖件的核心作用，直接决定整车的骑行姿态、结构强度与改装拓展空间。在实际使用场景中，这类车架多用于定制chopper风格机车的搭建，能够满足机车爱好者打造专属座驾、改装工坊承接定制整车订单的需求，适配长途巡航、个性展示、休闲骑行等多种使用场景。从功能特性来看，该车架在原有基础版本上做了针对性优化，将底部管与主干长度延长约3.25英寸，重新定位了中心垂直支撑与所有组件安装支架的位置，大幅提升了安装对位精度，避免了改装过程中反复修配支架的麻烦。设计之初就充分考虑了chopper机车的受力特性，针对中心与颈部承受较大交变载荷的特点，整车架采用1英寸规格管材裁切成型，明确要求使用DOM管或chromoly管材制作，严禁使用带有接缝或焊接缺陷的管材，从材料端规避长期受力产生应力开裂的风险；结构设计上对颈部与顶部中心垂直管的壁厚做了明确要求，钢筋壁厚不低于14号钢对应的厚度规格，颈部至主干的连接区域壁厚至少达到1/4英寸，保障高频受力区域的结构冗余度。设计思路上完全围绕实际装车需求展开，没有做无法落地的造型化冗余设计，所有管位走向都兼顾了焊接可达性与部件安装空间，预留了铁头发动机的精准安装位，同时考虑到实际改装中不同批次配件的尺寸公差，在安装支架位置预留了微量调整空间，允许组装时根据实际配件尺寸做小幅适配调整，降低普通爱好者的组装门槛。从安装边界来看，车架的整体管位布局严格匹配chopper车型的长前伸、低坐姿的经典姿态，后叉安装位、座椅支撑位、油箱安装点、操控组件固定位都遵循通用改装件的适配尺寸，不需要额外改动即可适配市面主流的chopper改装配件，同时颈部的安装尺寸兼容标准规格的方向柱与前叉组件，用户可以根据自身需求选择不同长度、角度的前叉调整整车姿态。需要注意的是，组装过程中需要在所有实际部件试装到位、确认各部件配合间隙合适后，再进行最终的焊接固定，避免焊死后出现部件干涉、安装错位的问题，同时不同地区的机车合规要求存在差异，搭建前需要确认当地的上路规范，避免组装完成后无法合规使用。
