lewmar帆船游艇用绞车结构三维设计

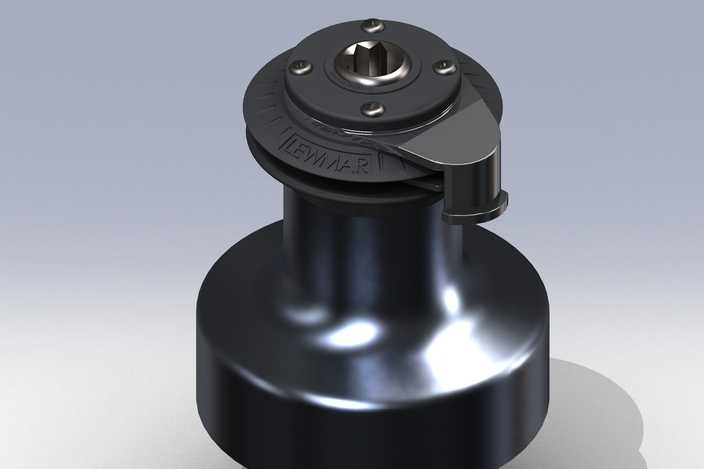

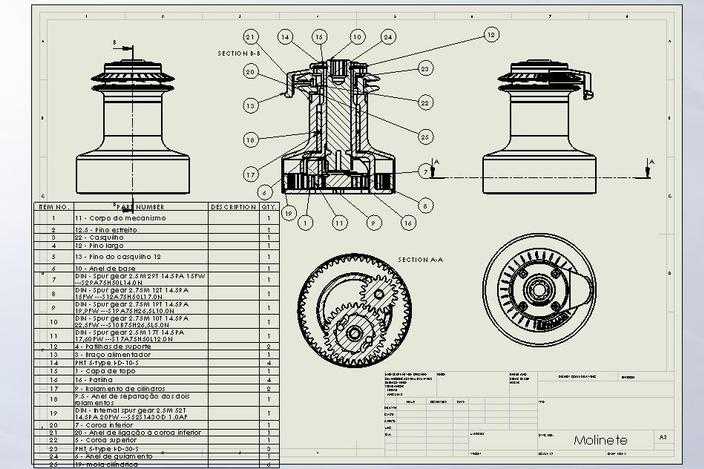

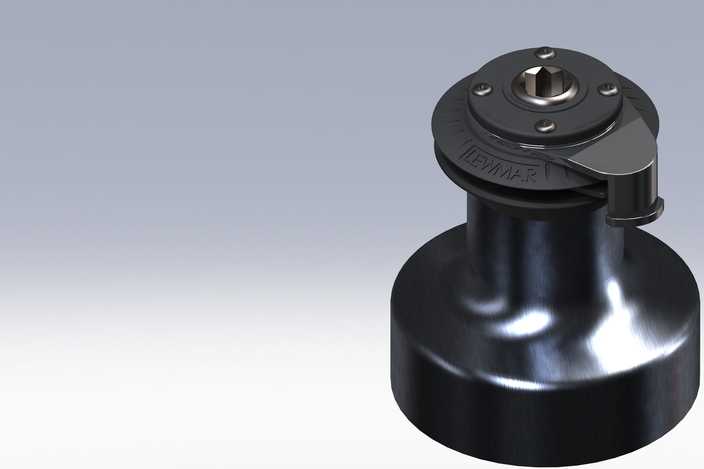

本作品为lewmar品牌适配帆船、游艇使用的帆索绞车三维设计，建模阶段依托SolidWorks平台完成全参数化构建，严格遵循船用绞盘的实际尺寸比例与装配逻辑开展设计。建模过程中首先完成整体基准坐标系搭建，从绞车的基座承载结构入手，逐步向上构建卷筒主体、顶部导缆压盖、侧边摇柄接口等外部结构，再对内部传动组件进行逐一拆解建模：包含多级啮合传动齿轮组、单向止逆棘爪结构、中心传动轴、轴承定位衬套、分层密封压环等核心内部零件，每一个零件都严格按照工程图的尺寸标注进行参数约束，确保各零件间的装配间隙、啮合公差符合机械设计规范，不存在干涉错位问题。材质配置上针对不同部件的使用场景做了区分设置：基座与外部壳体采用船用级316不锈钢材质，渲染时调整金属粗糙度参数模拟出海用设备经钝化处理的哑光金属质感，兼顾抗海水腐蚀的属性表达；内部传动齿轮采用高强度渗碳合金钢材质，齿面部分设置高光金属质感以体现精加工的精度表现；顶部压盖与操作手柄接口处增设防滑橡胶材质层，调整漫反射参数模拟橡胶的磨砂触感，密封胶圈则采用丁腈橡胶材质，还原设备的防水密封结构设计。结构设计上充分考虑帆船绞车的实际使用需求：卷筒表面设置多道平行防滑肋条，可增大帆索与卷筒的摩擦力，避免收帆、紧索过程中出现打滑问题；内部多级齿轮传动结构可实现大减速比传动，让操作人员通过摇柄输入较小扭矩即可输出较大的绞拉力，轻松完成大受风面积风帆的收紧操作；内置的单向止逆棘爪结构可在停止摇转时自动锁止卷筒，防止帆索在风力拉扯下反向回转，保障索具固定的可靠性；基座部分设置多组均匀分布的安装螺栓孔，可通过标准紧固件将绞车牢固安装在帆船甲板的预设安装位上，底部增设密封垫圈结构避免海水从安装缝隙渗入甲板下方。整体建模完成后通过软件自带的干涉检查功能完成全装配体验证，确保所有活动部件的运动行程无卡滞、无碰撞，同时生成了对应的二维工程视图，包含外观三视图、全剖结构视图、齿轮啮合断面视图以及完整零件明细栏，清晰呈现每一个零件的编号、名称、数量与材质要求，完整还原了这款船用绞车的全部结构细节，可用于船用配件的结构展示、教学演示以及生产加工的参考依据。
