工业多层金属物料存储机架设计

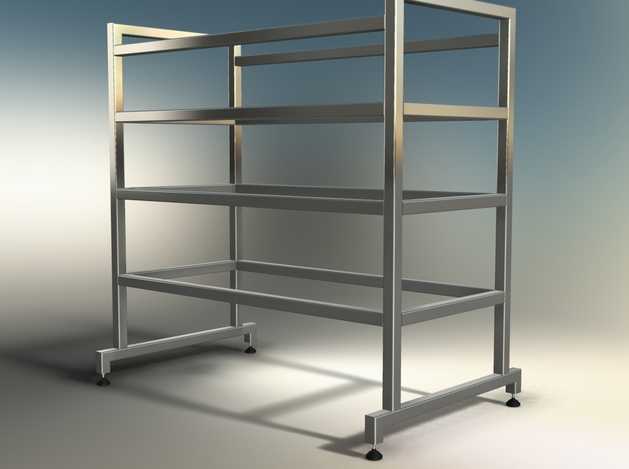

本存储机架采用三维参数化建模方式完成整体设计，建模过程中优先采用自底向上的装配逻辑，先完成方管型材、支撑脚座、层板托梁等基础零件的参数化建模，再通过装配约束完成整体机架的拼接，确保各部件的尺寸公差、装配间隙符合工业仓储设备的设计规范。建模阶段对型材的拼接节点做了细节优化，所有横竖方管的交接处采用共面约束处理，避免出现装配错位、面重叠的建模问题，同时对支撑脚的可调结构做了运动仿真验证，确保脚轮调节行程满足地面不平整场景下的调平需求。渲染阶段采用金属拉丝不锈钢材质作为主体材质，调整材质的反射粗糙度、金属度参数，还原工业铝合金/不锈钢型材的真实质感，场景采用三点布光方案，主光源模拟车间顶光效果，辅光源补全机架底部与侧面的暗部细节，背光源勾勒机架的轮廓线条，最终渲染图清晰呈现机架的层间间距、整体框架结构与支撑脚细节。结构设计上，机架采用四柱通长方管作为主承重立柱，每层设置前后两根横向托梁搭配侧方连接横梁，形成稳定的矩形框架结构，四层置物空间的层间距经过合理规划，可适配不同高度的工业物料、零件盒、工装夹具的存放需求，底部四个带调节盘的支撑脚既可以保证机架放置的稳定性，也可根据地面平整度单独调节高度，避免机架出现晃动倾斜的问题。设计思路围绕工业场景的实用存储需求展开，整体无冗余装饰结构，所有型材规格统一，既降低了加工下料的成本，也方便后续的组装与维护，框架的边角处做了微小的圆角处理，避免尖锐边角造成的磕碰风险，整体结构承重分布均匀，主立柱承担主要竖向载荷，横向横梁分散层板的承重压力，可满足车间、仓储场景下常规工业物料的存储摆放需求，建模过程中保留了所有零件的参数化特征，可根据实际使用需求快速调整机架的整体高度、宽度与层间距，适配不同的存储场景。
