可堆叠焊接钢质型材存储机架设计

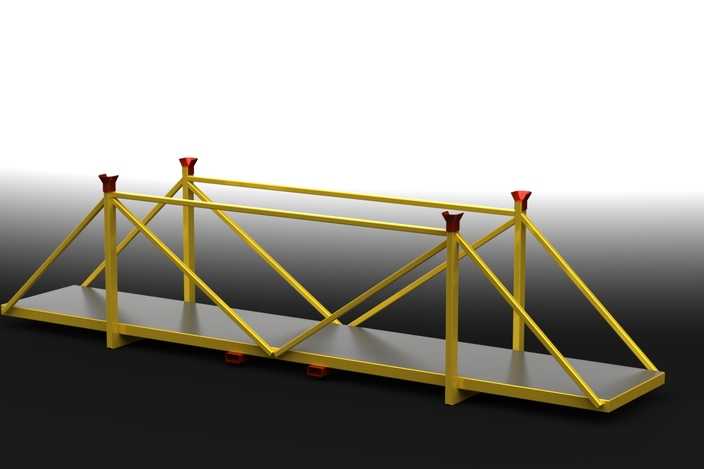

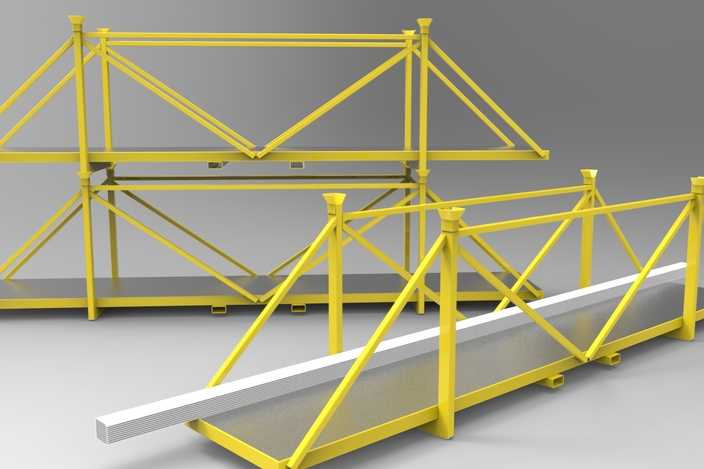

本作品为针对PVC吊顶板异型材、复合台面型材存储需求设计的可堆叠焊接钢机架，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据120×10.6米长度规格型材的承载要求，确定机架整体框架尺寸，以标准矩形钢管作为主支撑构件，通过三角斜撑结构完成受力强化，避免长跨度存储时出现框架形变。建模过程中对所有焊接节点做了工艺适配处理，预留标准焊接坡口余量，同时对堆叠定位结构做了精准的配合约束，上下层机架的定位柱与定位孔采用间隙配合公差，确保多层堆叠时对位顺畅无卡滞，单组机架可承载600份配置文件对应规格的型材，四组机架堆叠后可适配常规货运卡车的装载尺寸，满足成品交付时的整套装运需求。渲染阶段采用哑光工业黄作为机架主体材质，还原车间仓储设备的真实涂装效果，金属材质添加了细微的磨砂颗粒质感，模拟钢材经防锈喷涂后的表面肌理，型材工件采用哑光白PVC材质与钢框架形成视觉区分，场景采用柔和的影棚布光，清晰呈现框架的斜撑排布、底部承托板结构、堆叠定位柱的细节，同时通过半透明阴影效果直观展示机架堆叠后的空间占用状态。结构设计上重点考量了仓储空间利用率与转运便捷性，底部承托板采用加厚钢板设计，分散长尺寸型材的集中载荷，侧边三角斜撑沿机架长度方向等距排布，将竖向载荷均匀传导至主支撑腿，上层堆叠定位结构设置在主支撑腿顶端，与下层支撑腿的中空内腔精准契合，堆叠后整体框架形成稳定的受力整体，避免转运过程中出现层间滑移，同时机架无外凸尖锐结构，避免型材吊装取放时出现磕碰损伤。
