搭载Gopro的六旋翼多轴航拍无人机设计

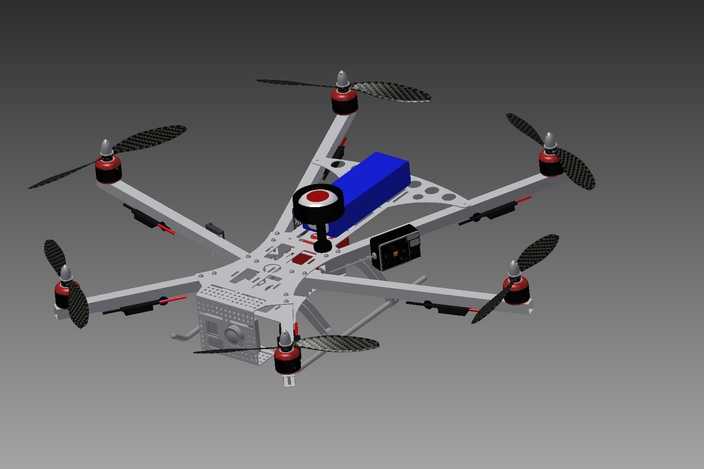

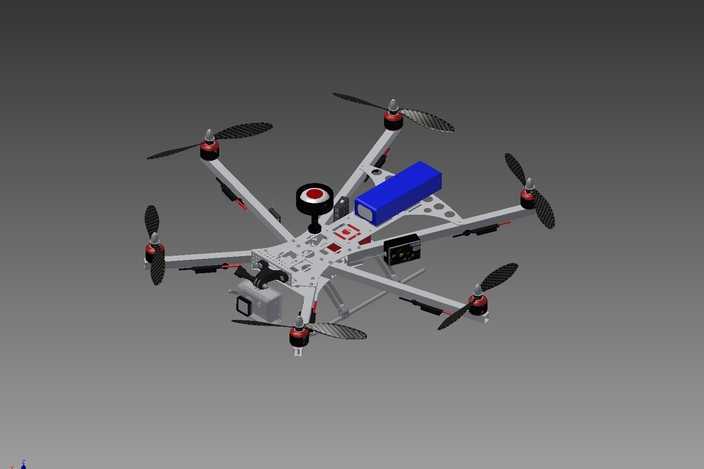

本作品为适配Gopro运动相机的六旋翼多轴航拍无人机三维建模设计，整体采用正六边形对称布局的机架结构，在三维建模过程中首先完成中心主安装板的参数化绘制，对板件上的电机安装定位孔、飞控设备固定位、电池卡槽、相机挂载点进行精准的尺寸约束，保证各部件装配时的同轴度与位置精度。机架臂采用轻量化管状结构设计，建模时对臂与中心板的连接卡扣做了强化结构处理，既保证飞行时机架的结构刚性，又尽可能降低整体自重。动力系统部分，六个旋翼组件分别建模完成，包含无刷电机底座、电机本体、碳纤纹理螺旋桨、电机固定座，每个旋翼的安装角度都做了统一的倾角校准，保证飞行时的升力输出均衡。机身中部的蓝色电池模块做了独立的卡槽式安装结构建模，可实现电池的快速插拔更换，电池旁预留了飞控板、电调、GPS模块的安装位，各电子部件的走线槽在机架板件上一体建模完成，避免飞行时线路干涉旋翼。机身下方设计了专用的Gopro相机挂载结构，包含减震云台底座与相机固定卡扣，可有效降低飞行时机身震动对拍摄画质的影响，挂载位的角度可做小幅调整，满足不同航拍视角的拍摄需求。渲染阶段为不同部件赋予对应材质：机架板件采用磨砂铝合金材质，还原金属哑光质感与轻微的金属反光；螺旋桨赋予碳纤维编织纹理材质，体现碳纤材质的细密纹理与半通透质感；电池模块采用亮面蓝色塑料材质，电机外壳做金属亮面镀铬处理，相机部件还原Gopro原厂的黑色哑光塑料与镜头玻璃材质，整体渲染光影采用柔和的工作室布光，清晰展现各部件的结构细节与装配关系。设计过程中充分考虑六旋翼无人机的飞行稳定性需求，通过对称式结构布局降低飞行时的震动偏移，挂载结构的重心与整机重心做了同轴对齐设计，避免挂载相机后出现重心偏移影响飞行姿态，各部件的连接结构都做了圆角过渡处理，既减少飞行时的风阻，也避免尖锐结构带来的装配安全隐患。
