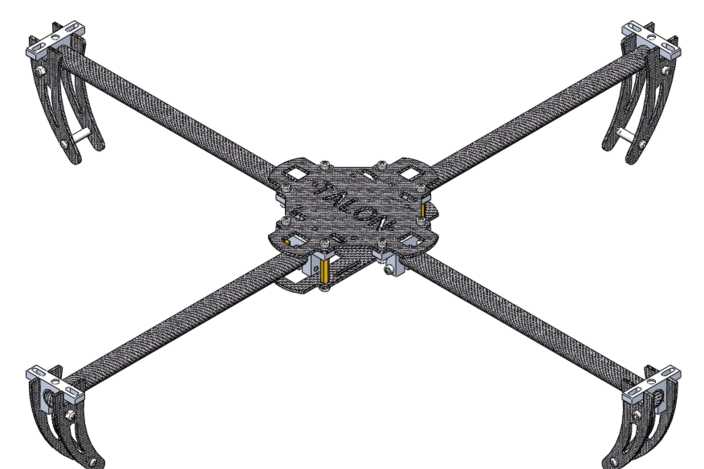

Turnigy爪V1四轴无人机机架结构设计

本作品为Turnigy爪V1四轴无人机的机架三维建模设计，建模过程围绕航模玩家自定义组装的实际需求展开，以还原真实机架的装配逻辑与结构细节为核心目标。建模初期先梳理四轴X型布局的机架受力逻辑，确定中心板与四个机臂的连接基准，以中心飞控安装板为坐标原点，向四个对角方向延伸出等长机臂，保证四个电机安装位的轴距完全一致，避免后续飞行出现动力偏移问题。建模过程中对中心板做了分层结构设计，上下两层中心板预留了飞控、电调、电池、图传等电子元件的安装孔位，孔位尺寸完全匹配市售标准航模配件的安装规格，同时在中心板边缘设计了走线槽位，方便组装时整理电源线与信号线，避免线材缠绕干扰飞控传感器。机臂部分采用类碳纤维纹理的材质表现，还原真实产品的碳纤维板材质感，机臂与中心板的连接位置设计了嵌入式的金属固定件结构，通过螺丝锁紧的方式实现机臂与中心板的刚性连接，既保证机臂的结构强度，也预留了机臂损坏时单独更换的拆装空间。机臂末端的电机安装座做了下沉式设计，匹配标准22系列无刷电机的安装孔距，同时在安装座下方集成了保护脚架的安装卡位，脚架采用弧形悬臂结构，既可以在降落时缓冲冲击力，也能避免起降过程中螺旋桨刮擦地面。建模时对所有装配位置都做了公差预留，保证各个零件之间可以实现无干涉装配，同时还原了机架上的减重镂空设计，在不损失结构强度的前提下尽可能降低机架整体自重，提升无人机的飞行续航表现。整个建模过程兼顾了结构实用性与外观还原度，既可以作为航模玩家组装前的结构参考，也可以用于后续的改装设计验证，帮助使用者提前规划电子元件的布局位置，提前排查组装过程中可能出现的装配干涉问题，减少实际组装时的试错成本。
