统计链磨损检测装置结构设计

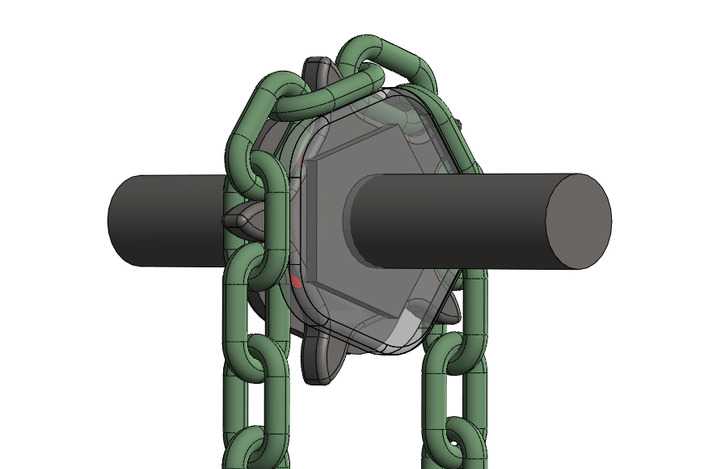

本作品为统计链磨损检测装置的三维建模成果，建模过程围绕检测功能的实现逻辑搭建整体结构，核心包含链轮传动组件、环绕布置的链条构件、中部传感检测模块以及横向贯穿的动力传动轴几大部分。建模阶段先完成基准轴与基准面的搭建，以链轮中心为装配基准，先完成链轮主体的参数化建模，精准还原轮齿的啮合轮廓，保证轮齿与链环的配合间隙符合实际传动公差要求；随后逐节构建链环模型，每节链环的曲面过渡、铰接间隙都按照工业链条的实际尺寸比例设置，装配时严格按照链条环绕链轮的实际缠绕路径完成排布，还原链条与链轮啮合的真实状态。中部的检测模块采用半透明壳体材质渲染，直观展示内部传感元件的布置位置，壳体的卡扣结构、安装定位槽都做了精细化建模，保证模块与链轮支架的装配契合度；横向传动轴做了金属哑光材质处理，表面的轴肩、安装定位面都清晰呈现，还原传动轴的装配定位逻辑。渲染阶段针对不同部件匹配对应材质：链环采用深绿色防锈涂层金属材质，链轮与传动轴采用调质钢的哑光金属质感，检测模块外壳采用半透明磨砂工程塑料材质，通过光影调整突出各部件的结构层次，清晰展示装置的装配关系。设计思路上摒弃额外加装复杂硬件的方案，依托现有链轮传动结构，在传动路径上集成简易的信号获取结构，通过对每节链环设置唯一编号索引，配合传感模块采集链节通过检测点的时间数据，将采集数据与基准阈值做自动比对，即可判断链环的磨损程度，整套结构无需对原有传动系统做大幅改动，适配现有起重类设备的链条传动场景，建模过程中充分考虑了装置的安装兼容性，检测模块的固定支架可直接适配现有链轮的安装基座，无需额外加工复杂的连接结构，整体结构紧凑，不会干扰链条的正常传动运行，同时模型完整还原了各部件的连接关系，可直接用于后续的结构验证与加工参考。
