KJ66微型涡喷发动机入口与轴组件

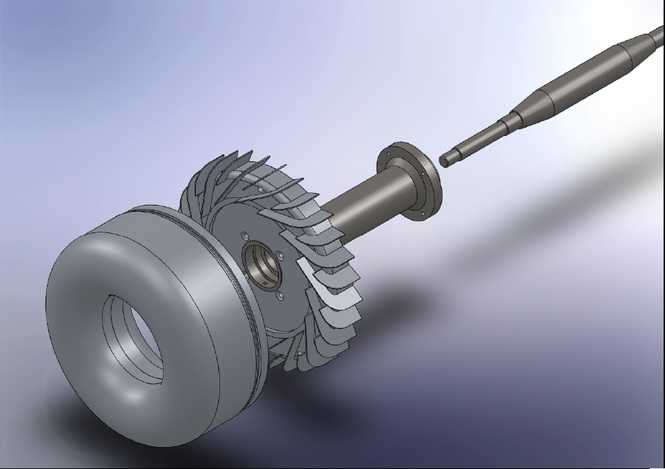

本作品为KJ66微型涡喷发动机的入口与轴组件三维建模成果，采用SolidWorks完成全参数化建模设计，整体建模过程严格遵循微型涡喷发动机的实际气动与结构设计逻辑，从核心传动轴的基准定位开始，依次完成轴段阶梯结构、定位法兰、安装配合面的特征绘制，每一处轴径变化、倒角尺寸、配合公差预留都参照微型涡喷的实际装配要求设定，确保各部件装配时无干涉、同轴度符合高速旋转部件的设计标准。入口导流段采用回转体特征结合曲面修整完成建模，外轮廓的收敛曲线完全匹配微型涡喷进气道的气动收敛要求，内壁光滑过渡无突兀折角，能够保证进气气流均匀顺畅导入压气机段，与叶轮的配合间隙经过反复校核，既避免运转过程中出现刮蹭风险，又尽可能减少漏气损失提升气动效率。涡轮叶轮部分采用阵列特征完成叶片建模，每一片叶片的翼型截面、扭转角度、叶根圆角都经过参数化调整，还原真实涡喷叶轮的气动外形，叶片与轮盘的连接位置做了加厚过渡处理，匹配高速旋转下的结构强度要求。整体模型完成后在软件内完成了全组件干涉检查，确认传动轴、法兰、叶轮、入口段各部件的装配关系准确，配合面贴合度符合设计要求。渲染阶段采用金属磨砂材质模拟航空铝合金加工后的真实质感，对轴类部件的高光面、叶轮叶片的曲面反光、入口段的哑光金属质感做了差异化材质调整，通过柔和的环境打光突出各部件的结构轮廓与装配层次，清晰展现组件的拆分状态与装配逻辑，能够直观呈现微型涡喷入口与轴段的结构组成、配合关系，可用于微型涡喷发动机的结构学习、原理演示、改装设计参考，建模过程保留了全参数化特征，支持后续根据设计需求调整尺寸参数、修改局部结构，适配不同推力级别的微型涡喷改型设计需求。
