浮式水轮机带传动结构三维设计

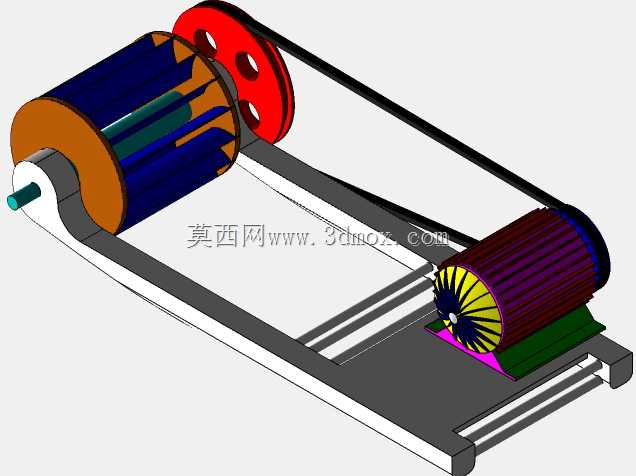

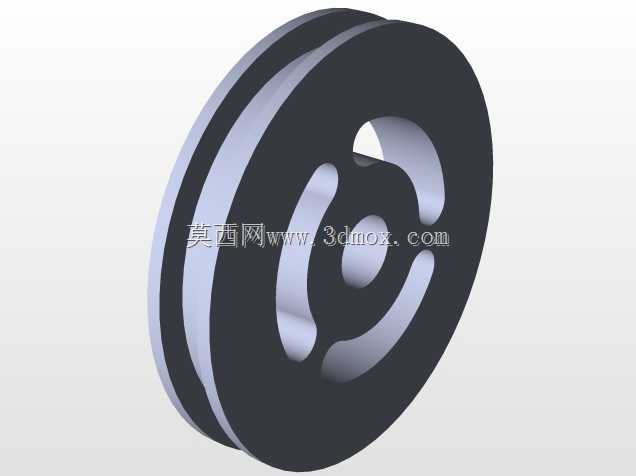

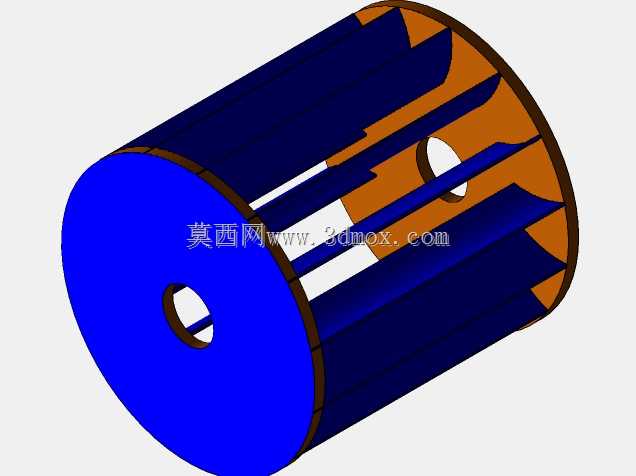

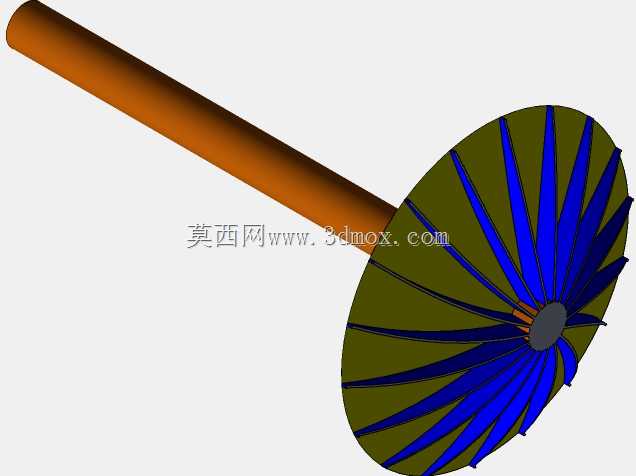

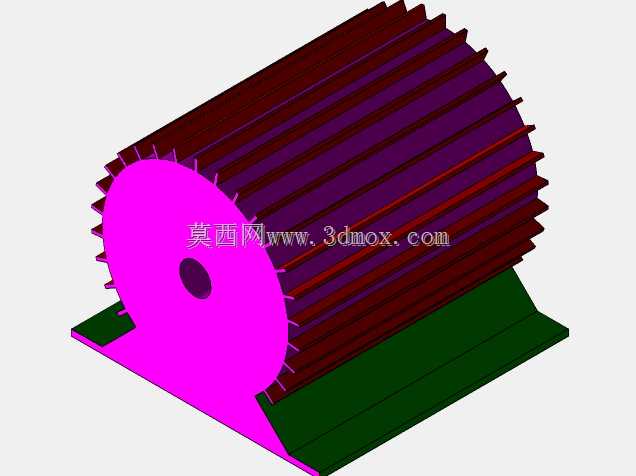

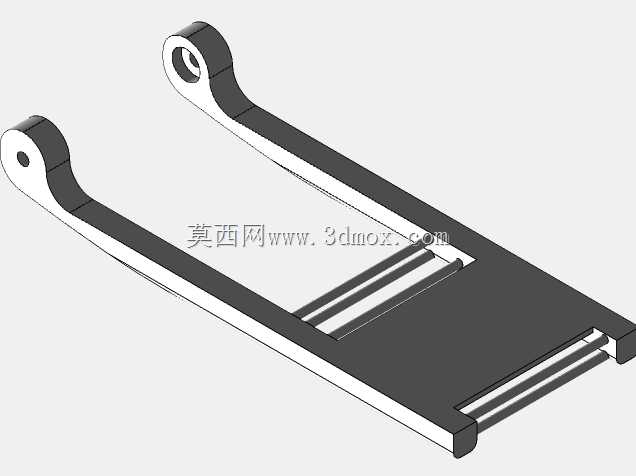

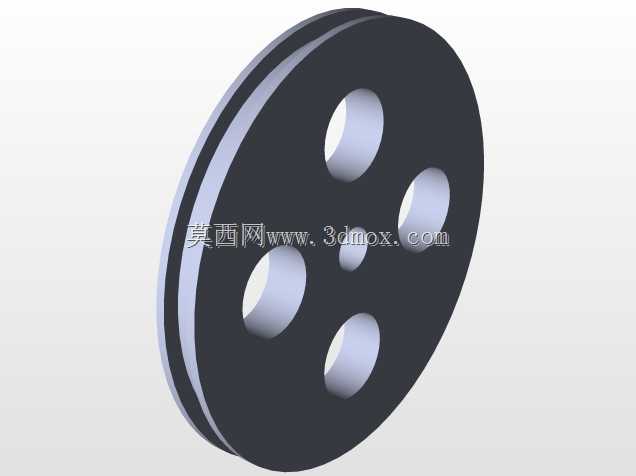

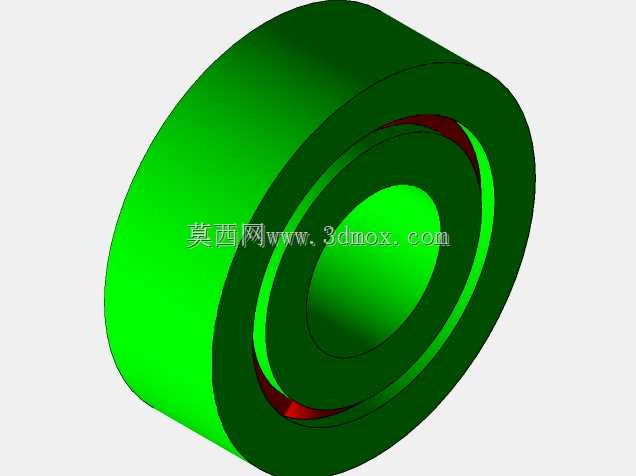

该浮式水轮机结构主要面向低水头自然水域的微小型水力能量采集场景，可应用于山区溪流、小型灌区引水渠、临近自然水体的偏远村落供电场景，也可作为小型水文监测站点、户外水域传感设备的自供电动力单元，适配水位存在小幅波动的浅水流环境，无需修建固定拦水坝体，依托浮式结构即可稳定驻留于水流截面完成能量转换。整套结构由浮置安装机架、水轮转轮组件、带传动副、动力输出转轮四个核心部分构成，安装机架采用双侧平行导轨式结构，底部预留浮体安装位，可搭配低密度浮材实现整机在水面的浮力承载，机架整体宽度适配常规小型引水渠的截面宽度，纵向长度可覆盖水流有效作用区间，安装时无需对渠床做硬化处理，仅需通过两侧锚定结构即可完成位置固定，可随水位涨落沿垂直方向自适应调整高度，始终保持水轮转轮的有效吃水深度，避免水位变化导致转轮脱离水流或被水体完全浸没影响做功效率。水轮转轮采用辐条式筒状结构，周向均匀布置多组曲面迎水叶片，叶片曲面角度经过适配优化，可在低流速水流冲击下获得更大的切向推力，降低水流能量的沿程损耗，转轮两端通过转动副与机架连接，转动位置预留密封间隙，可减少水体杂质进入转动配合面造成的卡滞磨损。带传动副采用平带传动结构，主动带轮与水轮转轮同轴固定，从动带轮与动力输出转轮同轴布置，传动比经过匹配设计，可将水轮的低转速大扭矩输出转换为适配小型发电单元的输入转速，带传动结构本身具备过载打滑特性，可在水流瞬间流速突增、转轮负载突变时保护后端动力部件不受冲击损坏，同时带传动结构维护难度低，在户外潮湿环境下仅需定期调整张紧度即可稳定运行。动力输出转轮采用辐条式轮盘结构，可直接连接小型永磁发电机的输入轴，也可通过附加传动结构连接小型提水装置、水面增氧设备等直接做功负载。整套结构的设计思路围绕户外水域的低维护需求展开，所有外露部件均采用规则几何造型，减少易缠绕杂物的异形凸起，可降低水流中裹挟的水草、漂浮杂物对转轮运转的影响，各连接位置均采用快拆式紧固结构，无需专用工具即可完成部件的更换与清理，适配野外作业的运维条件。整机安装边界预留充足的安全间隙，转轮与机架边缘的距离可避免水流波动时机架与转动部件发生剐蹭，传动带外侧预留防护安装位，可加装简易防护网罩避免漂浮杂物卷入传动副，整体结构紧凑，重量控制适配单人搬运部署的需求，可快速完成不同点位的转移安装，充分适配分散式小水电资源的灵活开发利用需求。
