四爪自定心卡盘车床夹持工装结构

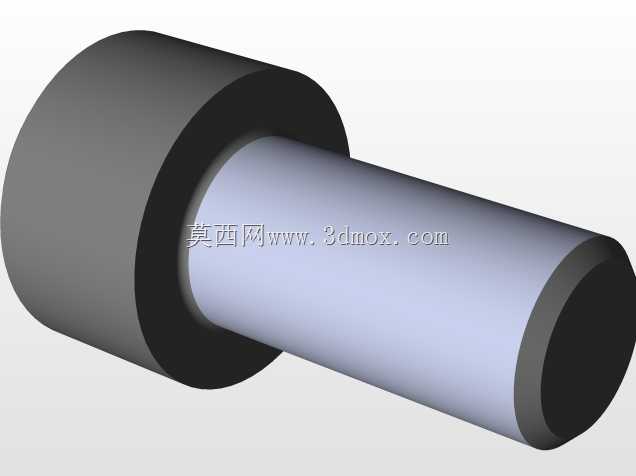

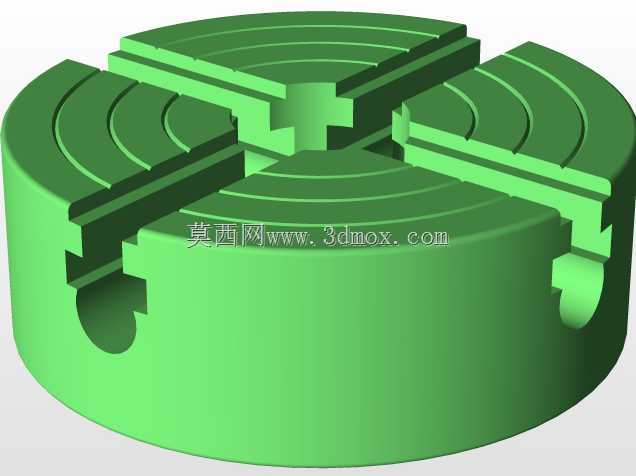

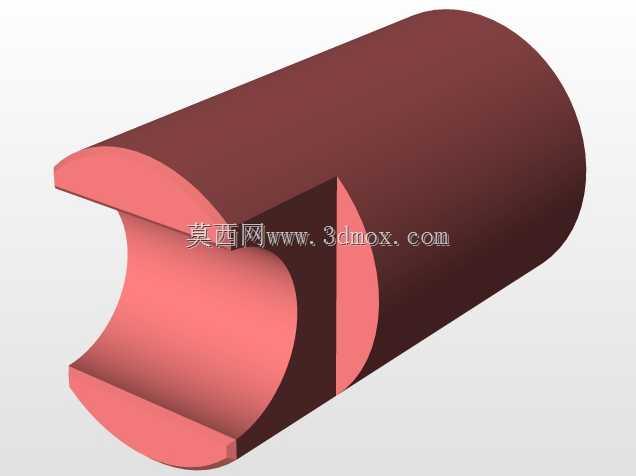

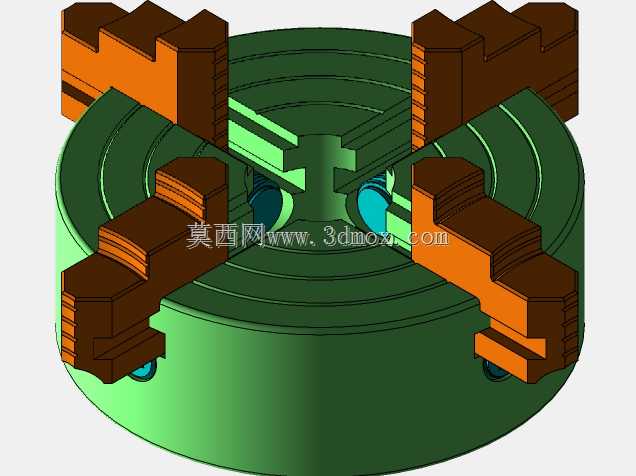

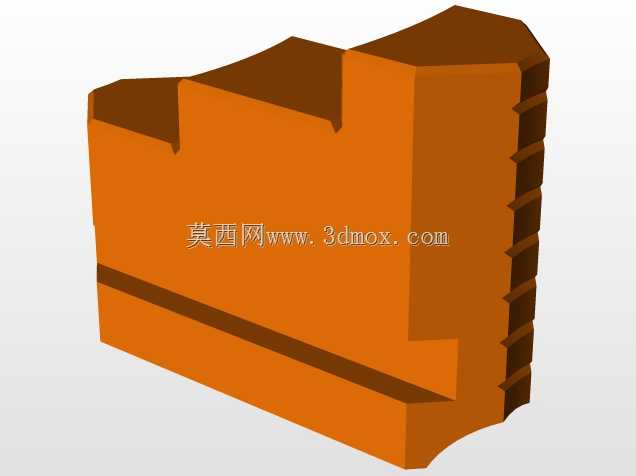

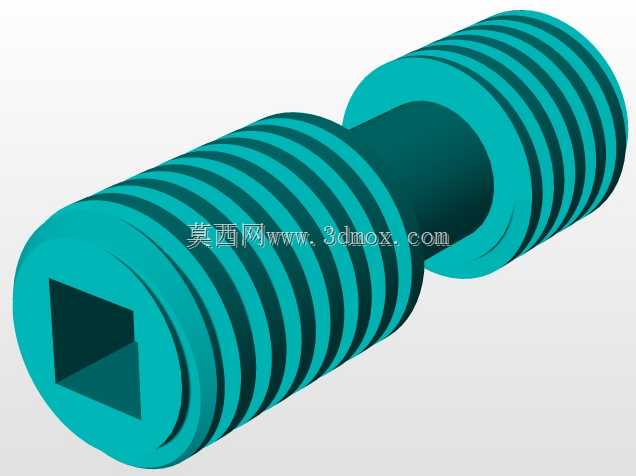

这款四爪卡盘是车床加工环节核心的夹持执行部件，主要应用于普通卧式车床、数控车床的轴类、盘类、异形截面工件的装夹作业场景，在小批量多品种的机加工车间、设备维修工段、职业院校机加工实训场景中都有极高的使用频次，能够适配不同截面轮廓的工件装夹需求，弥补三爪卡盘无法夹持非圆截面工件的使用局限。从实际用途来看，该卡盘通过四个同步或独立可调的卡爪，对工件施加均匀的径向夹持力，既可以完成规则圆形工件的快速定心装夹，也能通过单爪微调实现方形、矩形、偏心件、不规则轮廓毛坯的可靠夹持，保障工件在高速车削、端面车削、镗孔、切槽等加工过程中不会出现位移、偏摆，从根源上降低加工振纹、尺寸超差的出现概率。在功能特性设计上，该卡盘采用盘式基体结构，内部集成了螺旋传动与卡爪导向结构，转动调节部件时四个卡爪可沿盘体的径向导轨同步移动，实现工件的快速对中定心，同时预留了单爪独立调节的结构余量，针对偏心加工需求可单独调整单个卡爪的伸出量，无需额外制作专用偏心夹具；卡爪的夹持面设计有阶梯状咬合齿结构，能够增大与工件表面的接触摩擦力，即便夹持表面带有氧化皮的铸锻件毛坯，也能提供足够的夹持扭矩，避免重切削工况下工件打滑。设计思路上，整体以高刚性为核心导向，盘体采用同心圆加强筋结构，在降低整体自重的同时保障盘体的结构强度，高速旋转时不会出现结构形变，卡爪与导轨的配合面采用大接触面积的滑移设计，长期使用磨损后可通过调整镶条补偿间隙，延长卡盘的整体使用寿命；四个卡爪呈90度均匀分布在盘体圆周上，受力点对称分布，夹持时工件受力均匀，不会出现单侧受力导致的工件变形问题。从安装边界与外形尺寸来看，该卡盘的背部设计有标准的车床主轴连接法兰接口，可直接适配对应规格的车床主轴端，安装时无需额外制作过渡连接盘，盘体的外圆直径、轴向厚度均匹配常规中小型车床的装夹空间，卡爪的最大张开行程可覆盖对应尺寸范围内的工件装夹需求，最小夹持直径可适配小直径轴类零件的装夹，安装后卡盘的端面跳动、径向跳动精度满足普通车床的加工精度要求，无需复杂的现场调试即可投入使用。
