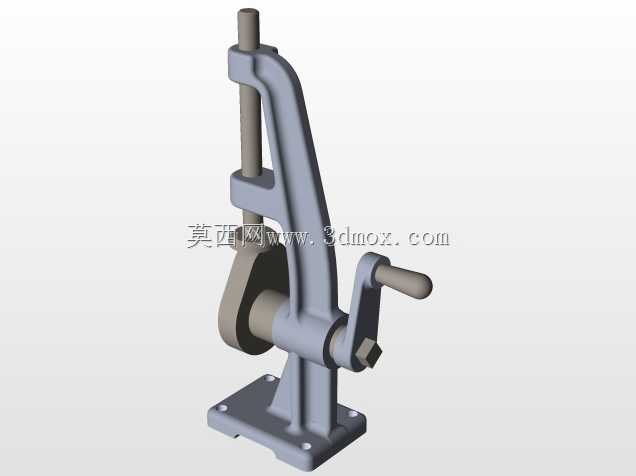

手动凸轮式冲压执行机构三维结构

　　这套手动凸轮执行机构，常被布置在小型加工工位、维修班组操作台、教学实训台架上，用来完成小零件的压装、冲孔、打标、薄件冲切这类需要直线往复施压的工序，不需要外接气源、电源，完全靠人力驱动就能稳定输出可控的直线压力，适合无动力配套的零散加工场景，也常被集成在简易工装里完成特定工序的施压动作。从结构设计逻辑来看，整套机构采用立式悬臂布局，底部是带安装孔的方形铸铁底座，安装时可以通过螺栓直接固定在工作台面或者工装架上，底座的安装孔位做了长槽设计，允许小范围调整安装位置，抵消台架的安装孔位误差，底座上方的立式机架是整根铸铁一体铸造成型，截面做了变厚度加强设计，在承受压装反力的受力段加厚了壁厚，非受力段做了减重挖槽，既保证机架的刚性，

　　避免施压时机架出现过大挠度影响压装精度，又控制了整体重量，方便单人搬运移位。传动核心是盘形凸轮构件，凸轮轴通过两个带衬套的支撑孔固定在机架下部，轴端伸出的位置安装了摇动手柄，手柄做了防滑滚花处理，握持段套有绝缘胶套，操作时摇动手柄带动凸轮转动，凸轮的轮廓曲线按照等速运动规律做了修型，升程段的压力角控制在许用值以内，避免操作时出现自锁或者手感卡顿，回程段靠压杆上部的复位弹簧提供回弹力，保证压杆始终贴紧凸轮轮廓面，不会出现脱开的冲击。压杆部分是圆柱形光轴结构，穿过机架上部的两个导向铜套，导向段的长径比做了合理匹配，保证压杆上下运动时的直线度，不会出现卡滞或者偏摆，压杆下端可以根据不同的工序需求更换压头，比如压装轴承用的软质尼龙压头、

　　冲孔用的硬质合金冲头、打标用的钢字码接头，压头和压杆的连接采用快拆式销钉结构，更换时不需要额外工具就能快速完成。从安装边界来看，整套机构的底座横向尺寸控制在常规操作台的可用范围内，竖向高度适配普通成年人站姿操作的舒适高度，摇动手柄的回转半径做了优化，操作时手臂不需要过大的摆动幅度，长时间操作也不容易产生疲劳。设计时特意考虑了操作安全性，凸轮的轮廓升程做了限位设计，当手柄摇到最大行程位置时，压杆的下行距离刚好达到设计行程，不会出现过压损坏工件或者机构的情况，同时在机架侧面设置了止动销，不需要使用时可以插入止动销锁住压杆，避免误碰手柄导致压杆下落引发安全隐患。整套机构的运动副都做了润滑预留设计，凸轮和压杆的接触端面、导向铜套的内壁、

　　凸轮轴的支撑衬套位置都预留了注油孔，可以定期加注润滑脂降低磨损，延长机构的使用寿命。在实际生产场景里，这类手动凸轮机构经常被用来做小批量零件的压装，比如电子元器件的引脚压合、小型轴承的装配压入、薄金属片的冲孔落料，相比气动或者液压的施压设备，它没有管路布线的需求，也不需要配套动力源，移动灵活，故障率极低，维护成本几乎可以忽略，非常适合多品种小批量的柔性加工场景，在职业院校的机械实训课堂上，也常被用来作为凸轮机构运动原理的演示教具，能直观展示盘形凸轮的轮廓曲线和从动件运动规律之间的对应关系，让学习者快速理解凸轮传动的核心逻辑。建模过程中，所有配合面的公差都按照实际加工的精度要求做了预留，导向铜套和压杆的配合选用间隙配合，保证运动顺畅的同时控制径向间隙，避免压头偏摆，凸轮和压杆接触的端面做了表面硬化处理的结构预留，实际加工时可以通过高频淬火提升接触表面的硬度，降低长期使用的磨损量，底座的安装平面做了平面度要求标注，安装时可以通过配磨或者垫铜皮的方式调整水平，保证压杆的运动方向和工作台面垂直，避免压装时出现偏载。
