九缸星型排布径向动力装置结构

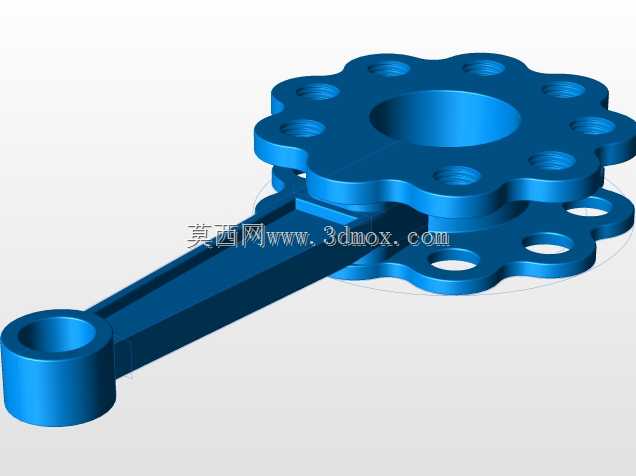

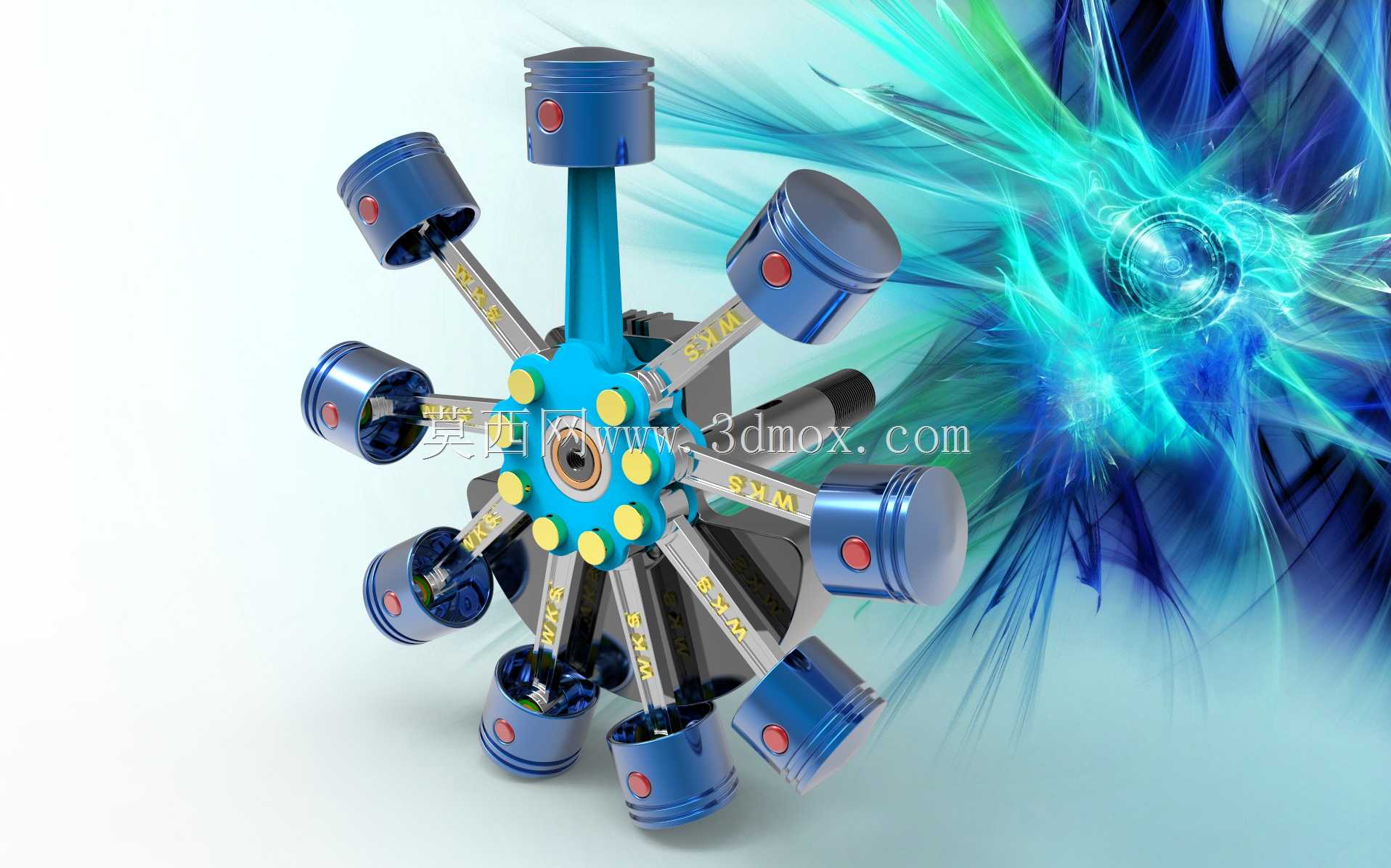

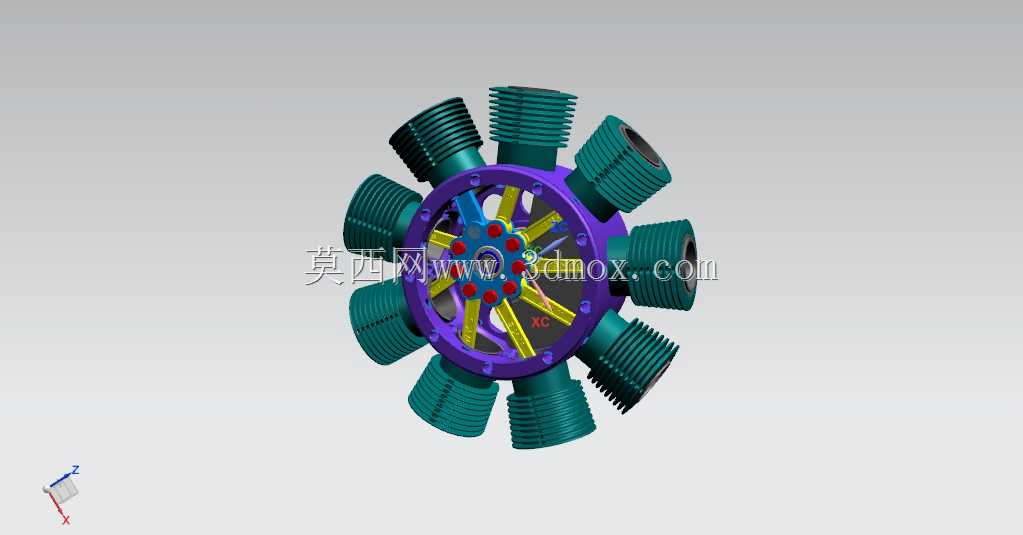

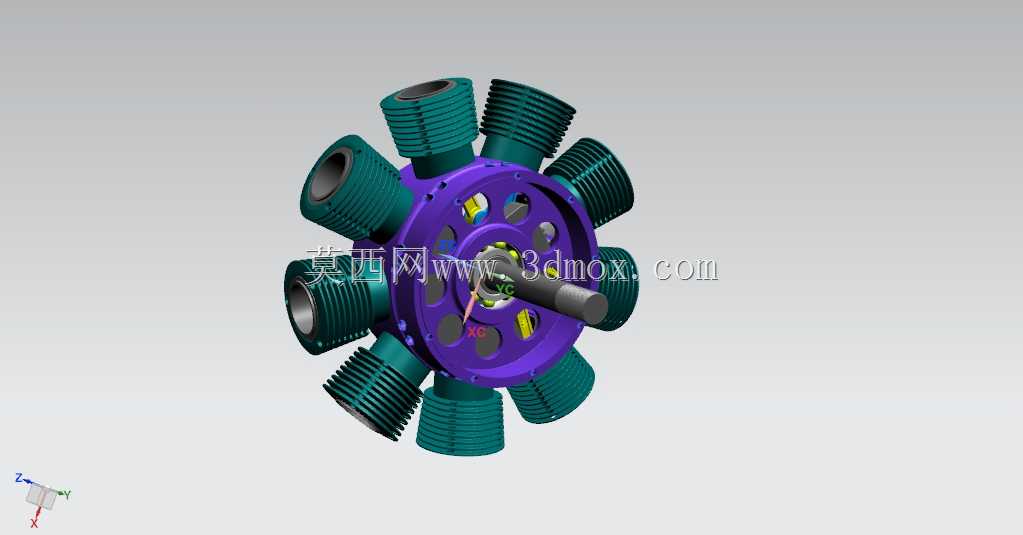

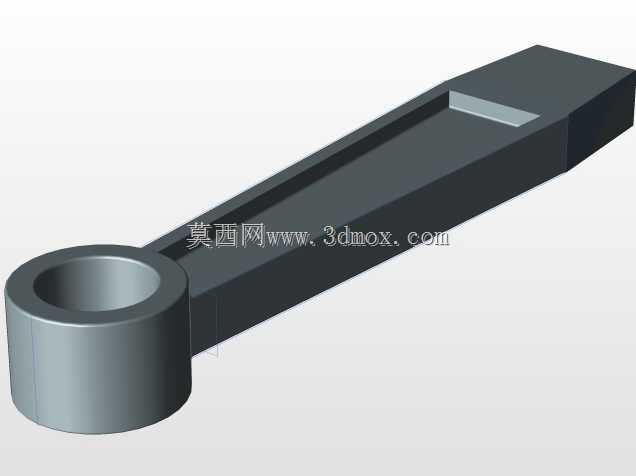

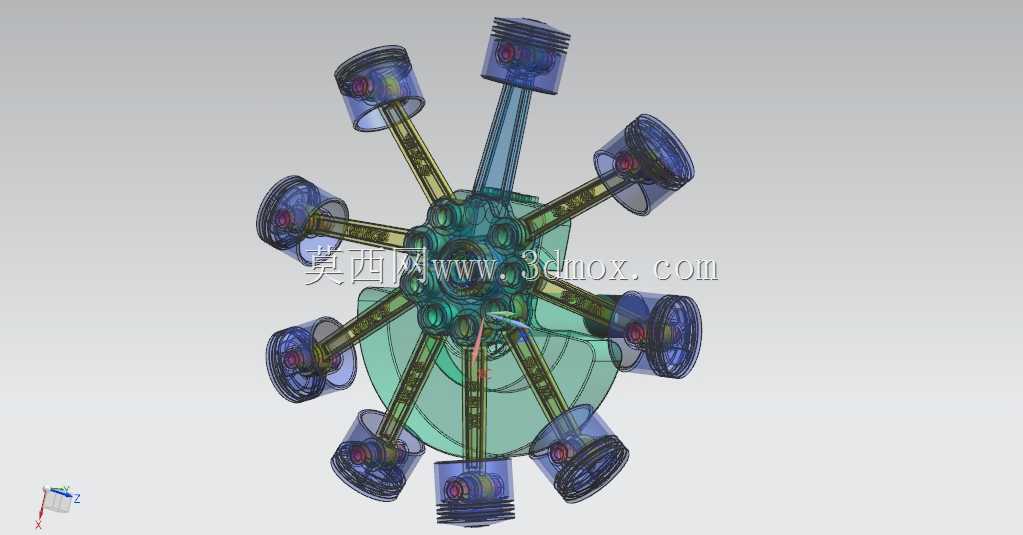

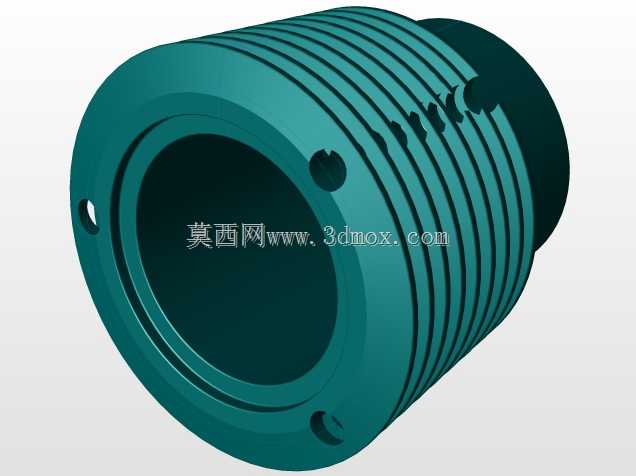

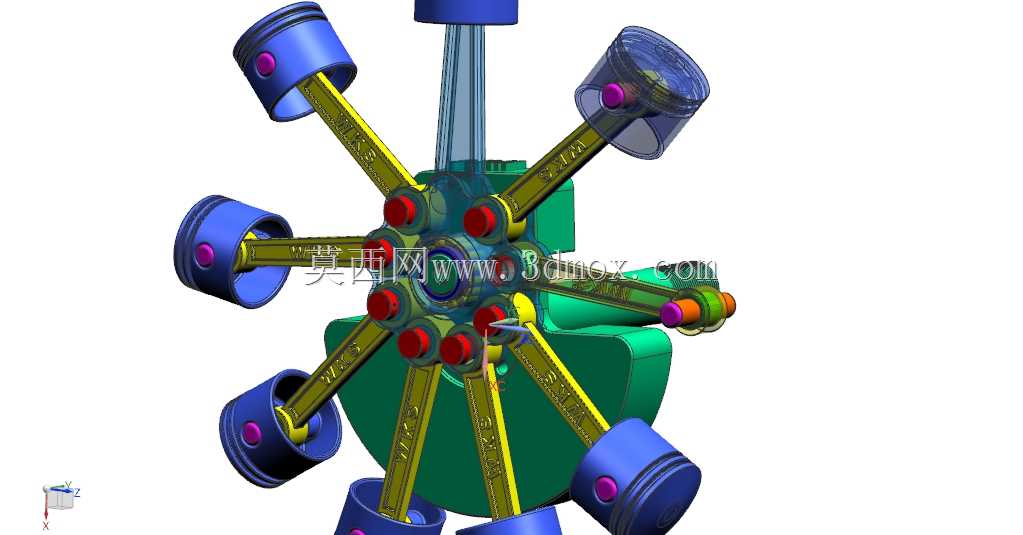

该径向动力装置采用九缸沿中心主轴周向均匀星型排布的结构形式，这类结构最早广泛应用于航空活塞动力领域，凭借紧凑的轴向尺寸、优异的风冷散热条件，在早期螺旋桨飞行器、小型通航设备以及部分特种轻型动力场景中有着不可替代的应用价值，相较于直列、V型排布的同排量动力结构，径向排布的设计能够在更小的轴向安装空间内实现更大的排量输出，同时单圈布置的气缸可以直接利用行驶/飞行过程中的迎面气流完成散热，无需布置复杂的水冷管路与散热系统，大幅降低了动力系统的整体重量与维护复杂度。从实际用途来看，这类九缸径向结构除了传统航空场景外，也可适配小型固定式动力机组、特种作业轻型载具、复古动力改装设备等对动力单元径向尺寸不敏感、但对轴向安装长度有严格限制的场景，能够在紧凑的轴向边界内输出稳定的往复式动力。在功能特性上，该结构通过中心的星形曲柄座连接九组独立的活塞连杆组件，每个气缸沿径向呈放射状布置，活塞的往复直线运动通过连杆传递至中心曲轴，将直线运动转化为曲轴的旋转扭矩输出；九缸依次间隔做功的排布方式，能够让曲轴的输出扭矩更加平顺，大幅降低动力输出的脉动值，减少运转过程中的振动与冲击，同时每一个气缸组件都采用独立的模块化设计，单个气缸的检修、活塞环更换、气门调整等维护操作无需完全拆解整个动力单元，大幅降低了后期运维的难度。在设计思路层面，该结构优先考虑了动力单元的功重比与空间利用率，中心曲轴采用短轴径设计，缩短了主轴的支撑跨距，提升了曲轴的刚性，避免高转速下的轴系挠曲变形；连杆与曲柄销的连接采用铰接式排布，让九个连杆能够在同一曲柄销平面内完成运动轨迹的配合，避免了多缸排布带来的轴向尺寸累加；活塞顶部采用凹坑燃烧室设计，配合气缸壁的散热鳍片结构，能够在风冷条件下维持稳定的工作温度，避免热负荷过高导致的部件失效。从安装边界来看，该动力单元整体呈正九边形放射状轮廓，最大径向尺寸由活塞处于下止点时的气缸外端位置决定，轴向尺寸仅覆盖曲轴前后端盖的厚度范围，安装时可通过中心曲轴的前后轴承座完成定位固定，进排气路可沿中心毂部周向布置，油路可通过中心主轴的内部油道完成各摩擦副的润滑供给，整体安装接口简洁，适配多种紧凑型动力舱的布局要求。
