按真实尺寸设计的法兰连接旋塞结构

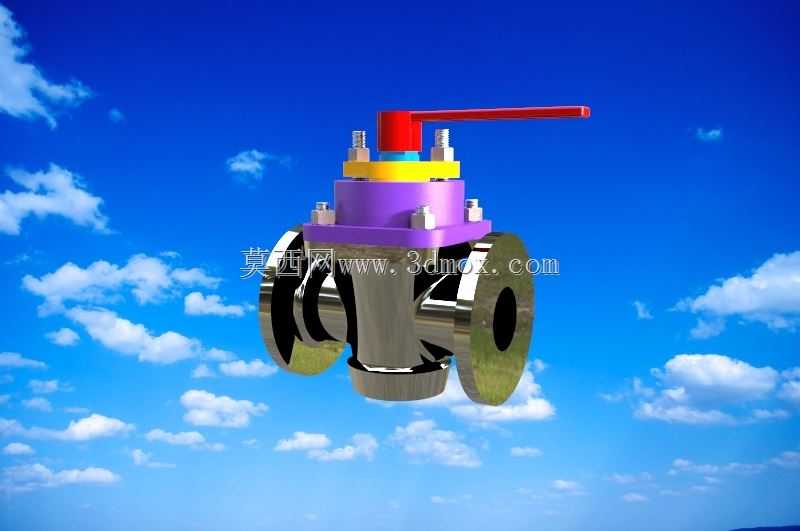

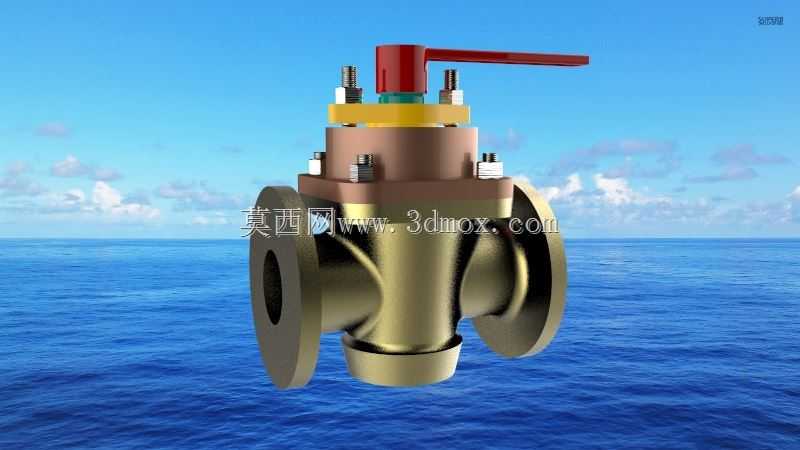

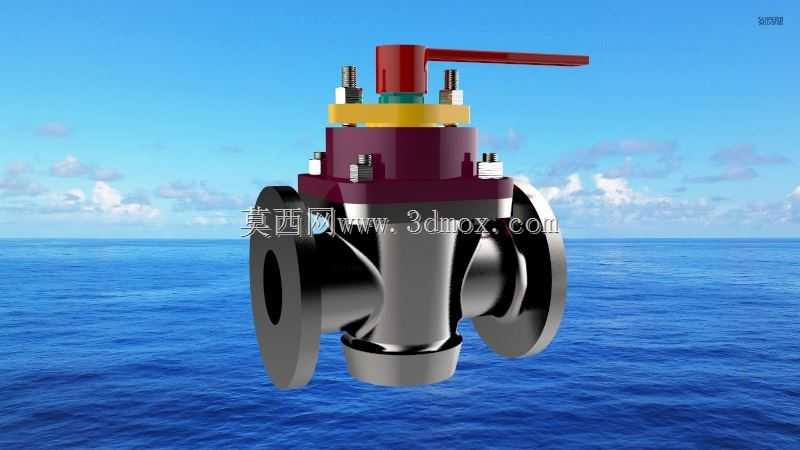

　　在化工、市政给排水、油气输送等低压流体输送管路系统中，旋塞类阀门凭借启闭迅速、流道阻力小的特性，常被用作支路切断、介质流向切换的核心控制部件，本次呈现的旋塞结构完全参照工程实际安装尺寸构建，可直接用于管路布局干涉校验、操作空间模拟等前期设计环节。不同于常规球阀的球体启闭件，该结构采用带通孔的锥形塞体作为启闭核心，塞体与阀座锥面紧密贴合实现密封，转动顶部带红色操作手柄的阀杆即可带动塞体旋转90度，完成管路通断状态的切换，操作力矩小、动作行程短，适合需要快速启闭的工况场景。

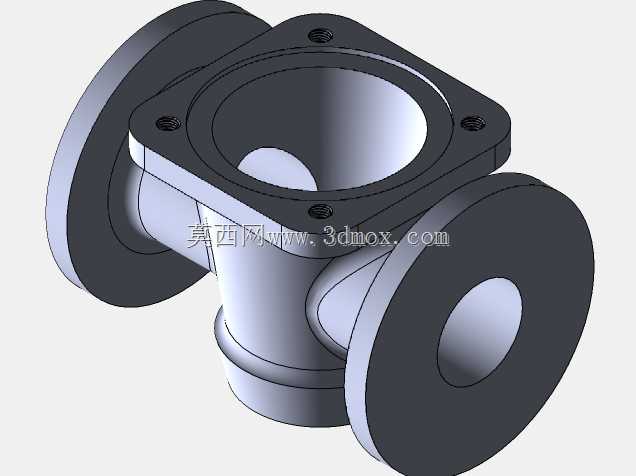

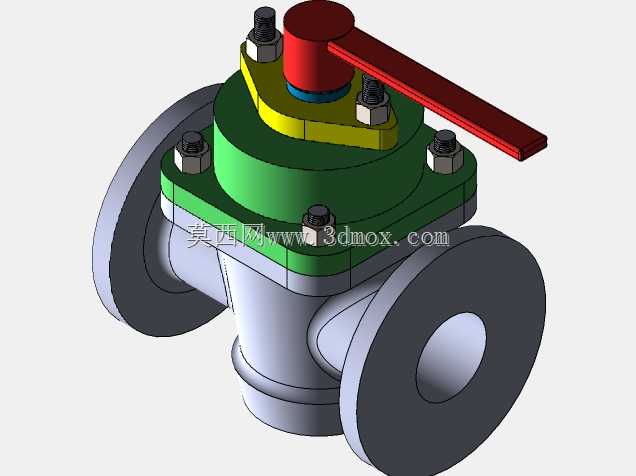

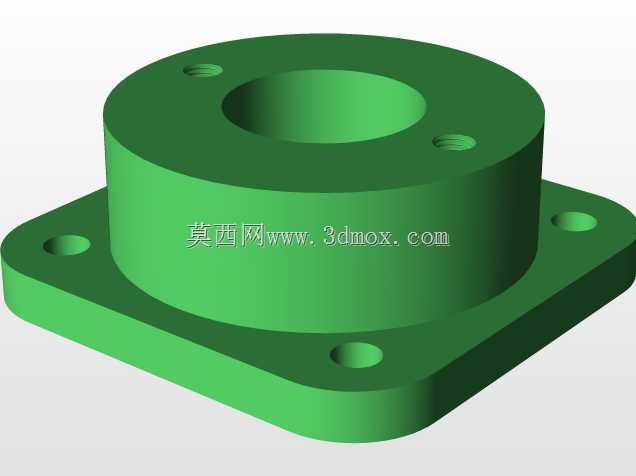

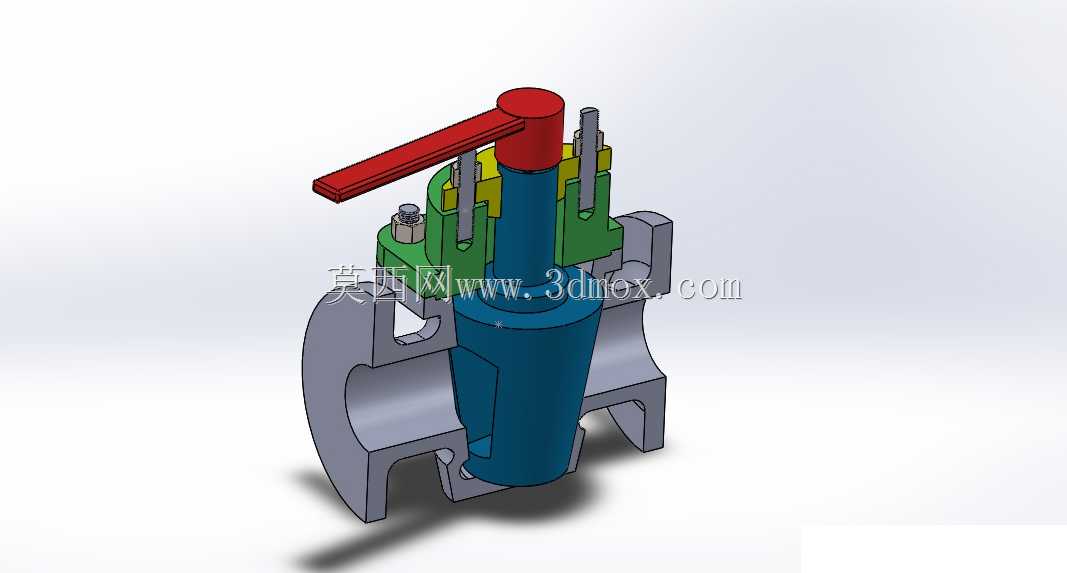

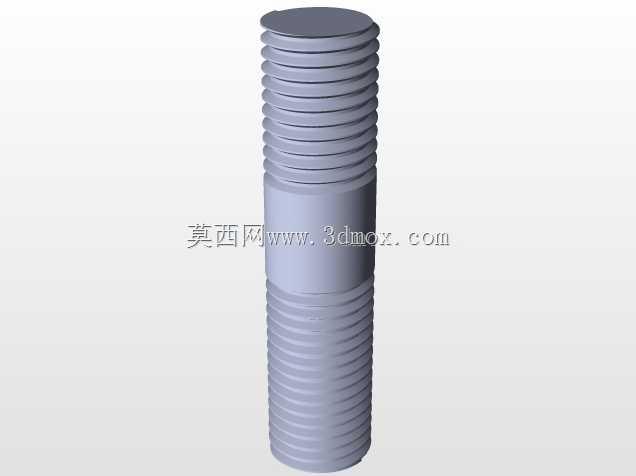

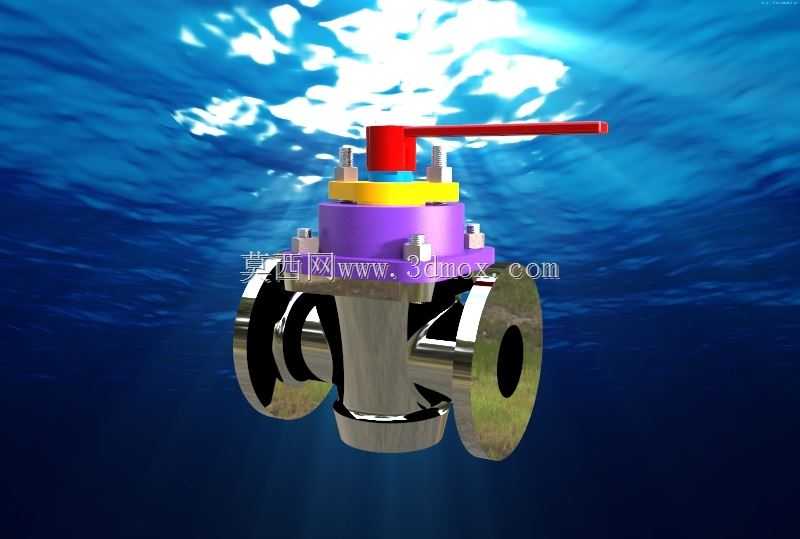

　　从结构设计逻辑来看，整个部件采用上下分体式装配结构，底部为直通式法兰连接阀体，两端法兰的螺栓孔分布、密封面凸台尺寸完全匹配同压力等级的工业管路法兰标准，安装时可直接与管路法兰对接，无需额外加工过渡连接件；塞体安装于阀体中部的锥腔内部，上方依次设置填料压盖、阀杆定位套，顶部的紫色阀盖通过周向均匀分布的螺栓与阀体紧固连接，阀盖与塞体之间预留的填料腔可填充密封填料，避免介质从阀杆配合间隙泄漏，当前模型未预装压盖填料，可直观展示塞体与阀腔的配合关系，方便设计人员理解密封结构的装配逻辑。

　　外形尺寸方面，该旋塞的整体高度、法兰外径、操作手柄长度均参照DN50口径低压旋塞的实际参数设定，安装时需注意手柄转动范围内不得布置其他管路或设备构件，预留至少1.2倍手柄长度的操作空间，方便现场人员手动启闭操作；两端法兰的密封面采用突面结构，适配非金属软垫片，可满足水、油品、低压气体等常规介质的密封要求。从功能特性来看，该旋塞的流道为全通径设计，介质通过时的压力损失远小于同口径截止阀，不易积存介质杂质，适合输送含少量固体颗粒的流体介质；塞体与阀腔的锥面配合经过研磨适配，密封面磨损后可通过调节阀盖螺栓的预紧力补偿磨损量，延长部件的整体使用寿命。

　　在三维建模过程中，各零件的配合公差完全参照机械设计手册中阀门类零件的配合要求设定，阀杆与填料压盖的间隙、塞体与阀腔的配合锥度、螺栓孔的位置度均符合实际加工要求，可直接用于生成工程图纸、指导零件加工，也可导入管路装配模型中进行整体布局验证，检查安装空间是否充足、操作路径是否存在干涉，避免现场安装时出现部件碰撞、操作空间不足的问题。不同于简化的示意模型，该结构完整还原了旋塞的所有装配细节，包括阀杆与塞体的连接定位结构、阀盖螺栓的分布位置、操作手柄的固定方式，设计人员可直接基于该模型修改参数，适配不同口径、不同压力等级的管路需求，大幅缩短同类型阀门的设计周期。在实际工程应用中，这类旋塞常安装在管路的分支节点、设备进出口位置，用于切断或接通介质流，部分带三通结构的旋塞还可实现介质流向的切换，相比闸阀、截止阀，旋塞的结构更紧凑，安装所需的轴向空间更小，适合布局紧凑的管路系统。建模时特意保留了各零件的装配约束关系，可直接进行运动仿真，模拟手柄转动时塞体的动作过程，验证启闭行程是否合理、阀杆转动是否存在卡滞点，为后续的结构优化提供直观的三维参考。
