M24规格外螺纹吊环起重眼三维设计

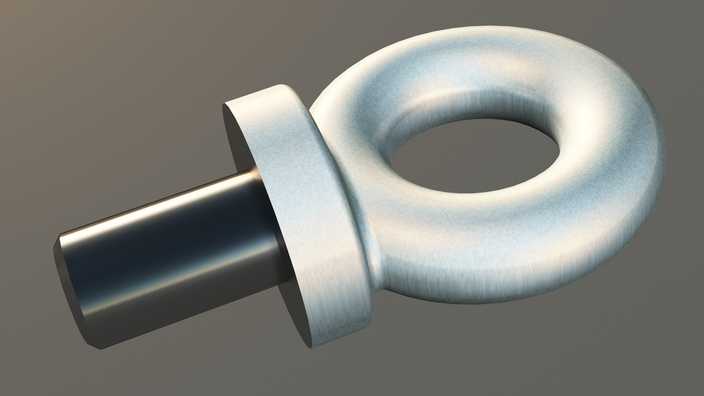

本作品为M24规格起重眼（吊环螺栓）的三维建模设计成果，建模阶段采用Autodesk Inventor完成全参数化特征构建，首先通过旋转特征生成吊环的环形主体与下方的法兰凸台结构，再通过拉伸切除与螺纹修饰命令完成M24外螺纹杆部的特征制作，建模过程中严格遵循起重吊具的通用结构比例，保证环形吊孔的内径尺寸、杆部长度、法兰盘厚度与外径的参数匹配实际吊装作业的受力需求，所有特征均添加全约束参数关系，可通过修改核心参数快速适配不同螺纹规格的同类型起重眼设计。材质与渲染阶段，为模型赋予哑光镀锌金属材质，调整材质的粗糙度、金属度参数模拟真实五金件的镀锌表面质感，添加环境HDR光照模拟车间自然光环境，通过软阴影效果突出模型的结构转折与曲面过渡，渲染输出的效果图清晰展现了吊环圆弧过渡处的光滑曲面、法兰盘的平整端面、杆部的圆柱面特征，还原了金属起重件的真实视觉效果。结构设计上，吊环与杆部的衔接处采用大圆角过渡结构，避免应力集中导致吊装过程中出现断裂风险，法兰凸台的设计可在螺栓拧紧后提供足够的承压面，分散吊装时的接触面压力，环形吊孔的内壁做了等厚处理，保证吊索与吊环接触时受力均匀，整体结构无多余冗余特征，完全符合起重吊装作业对紧固件的结构强度要求。设计思路围绕实用型工业五金件的建模需求展开，优先保证结构的合理性与参数的可编辑性，建模过程中对所有尖锐边角做了工艺倒角处理，还原实际零件的机加工工艺特征，避免三维模型出现不符合生产实际的尖锐结构，同时通过分层建模的方式将吊环、法兰、杆部分为独立特征组，方便后续对单个结构进行修改调整，也可直接导出至其他三维软件进行装配干涉检查、有限元受力分析等后续工程应用，模型的曲面连续性达到G2级别，无破面、重叠面等建模缺陷，可直接用于工程出图、3D打印样件验证、产品展示等多种场景。
