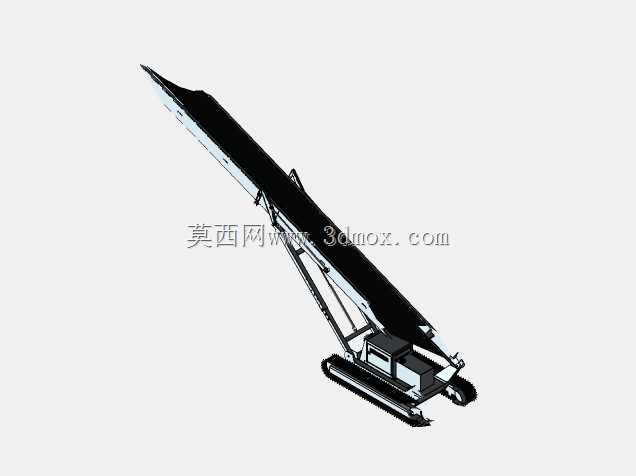

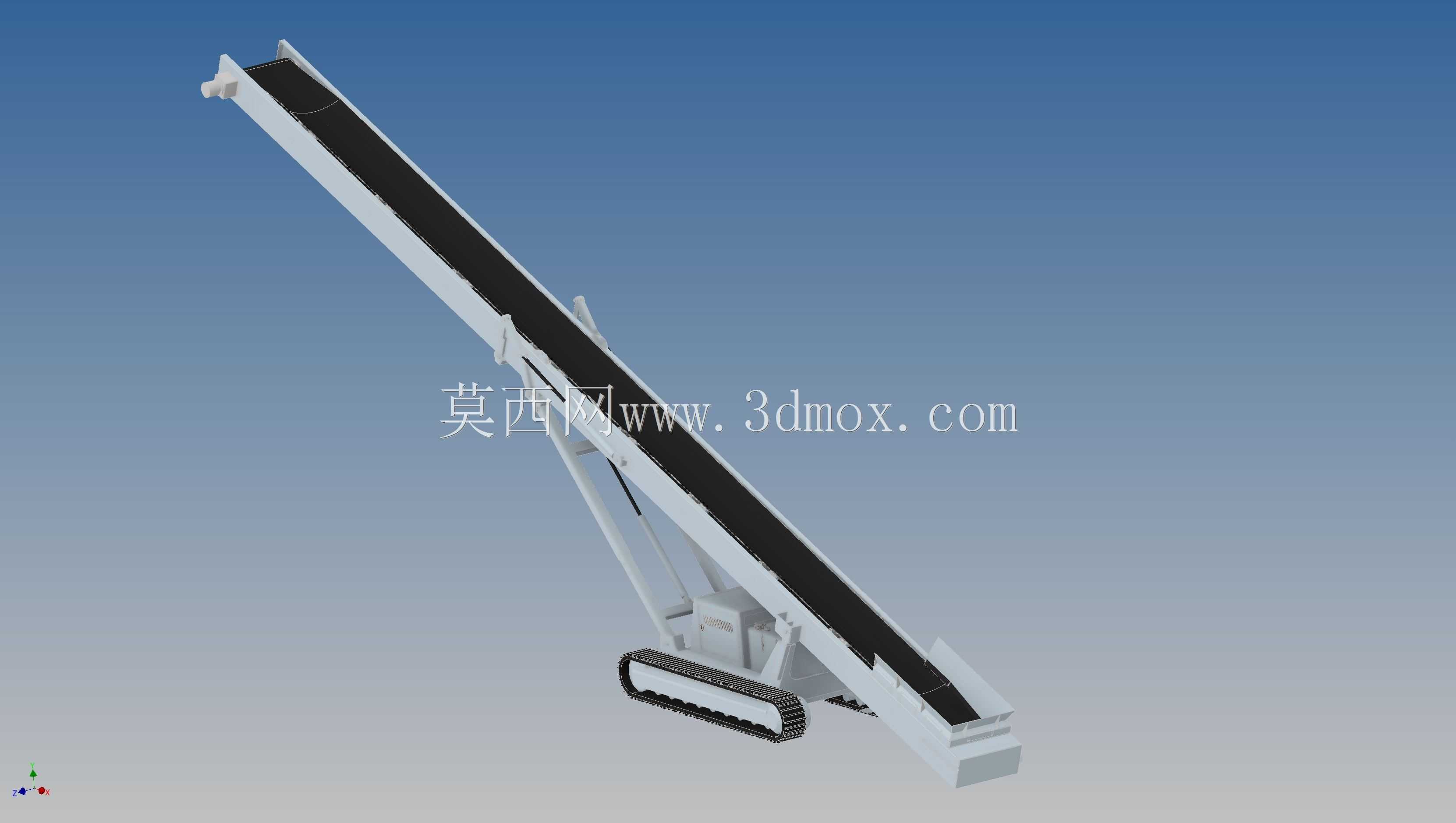

可折叠履带式倾斜输送作业设备结构

在散料短途转运、工地零散物料堆高、集装箱装卸料、小型矿山临时出料这类场景里，固定带式输送机往往受限于场地转场困难、架设空间不足的问题，这款履带式倾斜输送设备的设计，刚好瞄准这类非固定工位的物料输送需求。设备底部采用履带行走底盘，区别于普通轮式移动输送机，履带接地比压更小，能在松软泥地、碎石堆场、未硬化的施工场地稳定停靠作业，不需要额外做地面硬化处理，转场时可依靠自身履带结构短距离移动，不需要额外吊装转运，适配零散作业点频繁转场的使用需求。设备的输送架采用倾斜布置，倾角设置在散料输送的安全角度范围内，可避免颗粒状、粉状散料在输送过程中出现下滑回落的问题，输送架的支撑结构采用可折叠铰接设计，非作业状态下可将倾斜的输送架折叠收拢，整体外廓尺寸可满足标准ISO集装箱的装载边界要求，长途转场时可直接装入标准集装箱运输，不需要拆分主体结构，大幅降低转场运输的拆装成本。设计过程中，输送架的铰接点位置经过受力校核，折叠状态下锁紧机构可承受输送架自身重量带来的载荷，作业状态下支撑臂可将输送架锁定在固定倾斜角度，不会因为输送过程中的振动出现角度偏移。设备的进料端设置在低位，可直接承接装载机、小型破碎机的出料，出料端抬升至对应高度，可直接将物料送入卡车货箱、料仓或者其他加工设备的进料口，省去了中间二次转运的环节。履带底盘的重心布置经过优化，当输送架抬升至最大作业高度时，整体重心依然落在履带支撑面的安全范围内，不会出现倾翻风险，输送皮带的张紧机构布置在输送架两端，可在作业现场快速调整皮带张紧度，不需要复杂的专用工具，日常维护便捷。设备的控制采用外挂式控制单元，操作人员可在设备周边安全区域调整设备的启停、输送速度，不需要固定在操作室里，适配现场多点位观察作业的需求，输送架的侧边设置有防护边板，可避免散料在输送过程中从侧边洒落，减少现场清理的工作量。
