可追踪式太阳能光伏板支架装置设计

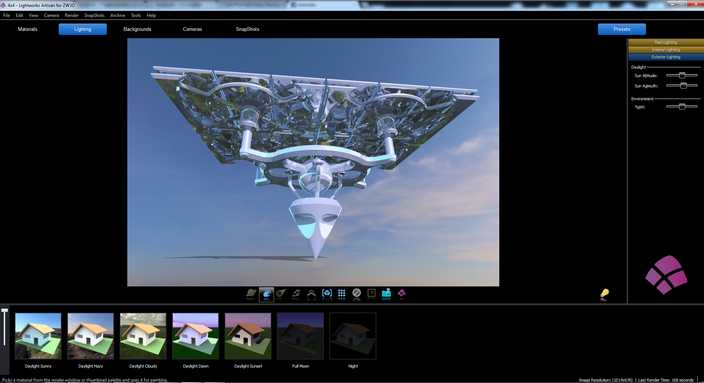

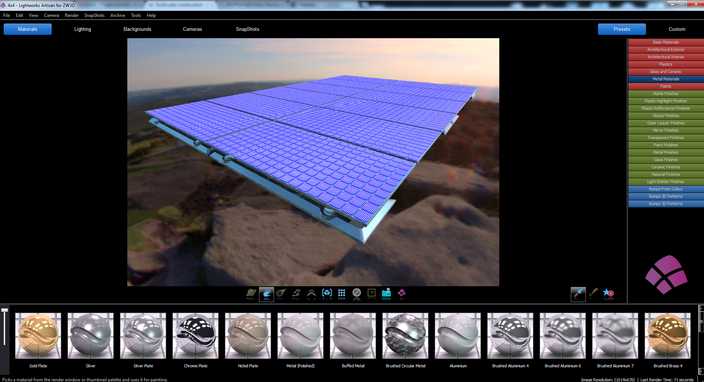

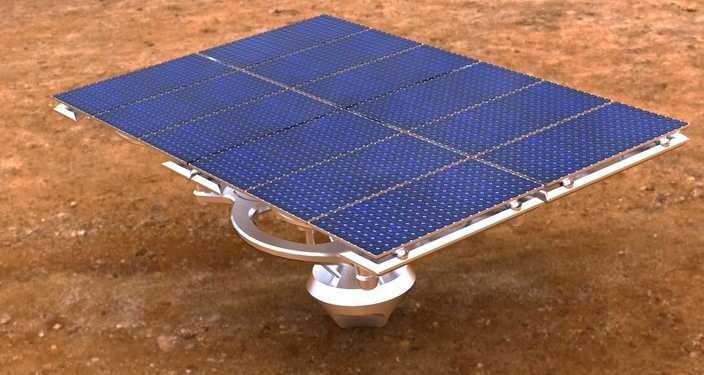

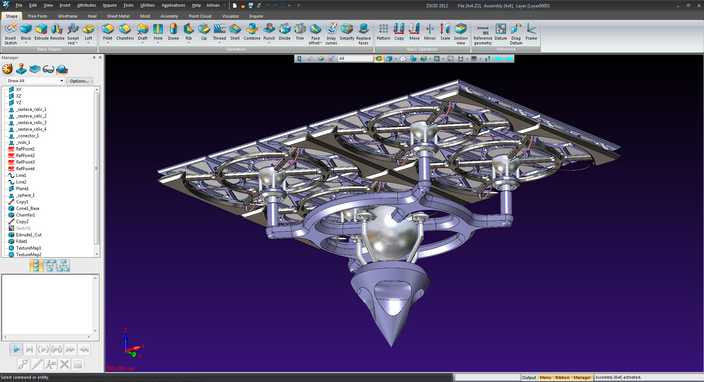

本作品为可调节角度的太阳能光伏板支撑装置三维建模作品，建模过程中首先梳理整体结构逻辑，将装置拆分为光伏板组件、支撑框架、回转调节底座三个核心模块逐一搭建。光伏板部分采用阵列化建模方式，先绘制单个光伏电池片的基础轮廓，通过线性阵列排布完成整块电池板的单元格布局，再叠加表面的钢化玻璃层、EVA胶膜层与底部背板的分层结构，还原真实光伏板的层压构造细节，电池片表面的栅线纹理通过纹理贴图结合凹凸通道实现，避免过多面数占用建模资源。支撑框架部分采用铝合金型材的截面轮廓进行扫掠建模，拼接处的角码、压块紧固件都按照实际装配尺寸还原，框架与光伏板的连接位置预留了安装卡槽，模拟实际生产中压块固定的装配逻辑，框架底部的连接耳座通过拉伸切除完成安装孔位的制作，保证与回转底座的装配对位准确。回转调节底座部分重点还原了俯仰调节与水平回转的双轴调节结构，俯仰轴的铰接支座、锁紧旋钮结构都做了精细化建模，水平回转部分的回转支承结构简化保留了内外圈与滚动体的示意结构，底部的固定基座做了加重加厚的造型处理，模拟实际户外安装时的混凝土配重底座形态。材质渲染阶段，光伏板表面采用高透光低粗糙度的玻璃材质，调整反射率模拟户外强光下的反光效果，电池片部分使用深蓝色高吸收率的材质参数，还原晶硅电池的真实色泽；支撑框架采用磨砂阳极氧化铝材质，调整金属度与粗糙度参数呈现哑光银白的金属质感；底座部分采用喷塑镀锌的金属材质，颜色选用浅灰白色，还原户外电力设备的常用涂装色彩。场景搭建选用沙土地面作为承载平面，添加暖色调的平行光模拟正午日光照射效果，调整阴影参数让装置投影自然落在地面上，同时添加微弱的环境光补光，避免底座背光面死黑，最终渲染效果清晰呈现装置的整体结构与材质特征，完整展示双轴可调式太阳能光伏装置的设计形态，可用于新能源户外发电设备的结构展示、方案演示场景使用。
