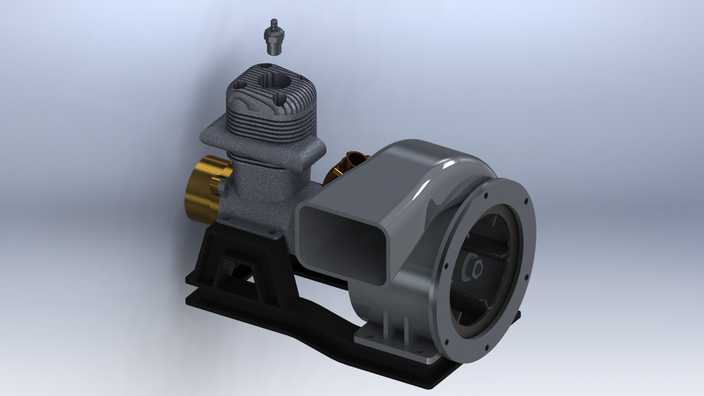

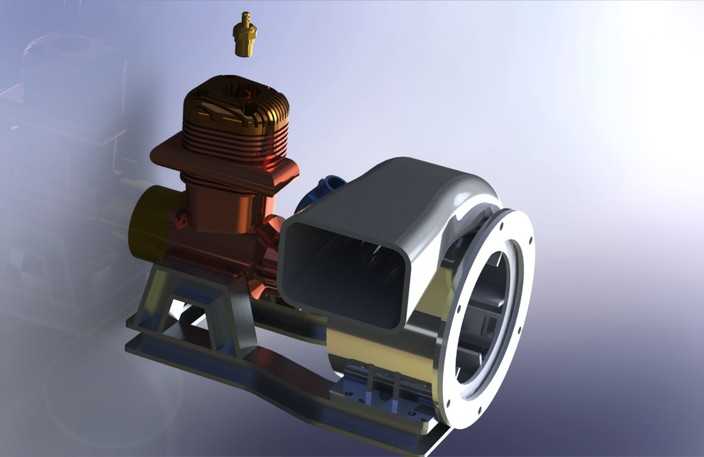

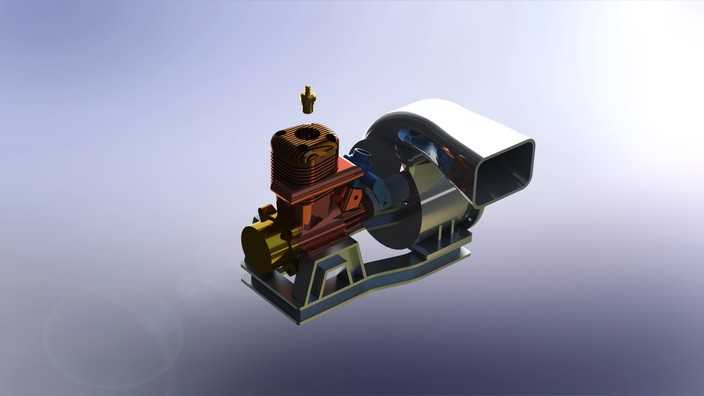

带引擎驱动结构的鼓风机三维设计作品

本作品为鼓风机与驱动引擎整合的三维建模设计，建模阶段采用自顶向下的设计思路，先完成整体装配基准轴与基准面的搭建，再拆分出引擎缸体、散热鳍片组、涡轮蜗壳、叶轮组件、安装底座、进出气接口等独立子零件逐一建模。缸体部分的散热鳍片采用阵列特征配合拔模处理，还原真实引擎缸体的散热结构形态，表面做细微的铸造纹理质感处理，模拟铸铁材质的哑光粗糙肌理；涡轮蜗壳部分通过放样与抽壳特征构建流道腔体，法兰连接面的螺栓孔采用圆周阵列排布，保证安装位的尺寸精度，蜗壳内壁做光滑曲面处理，匹配气流输送的流道设计要求。引擎与鼓风机的连接传动部位做了装配干涉检查，确保动力输出端与叶轮轴的同轴度符合装配逻辑，安装底座采用加强筋结构提升支撑强度，表面做喷塑哑光黑的材质设定，金属连接件部分做黄铜色金属质感渲染，区分不同材质部件的视觉层次。渲染阶段采用工作室三点布光，主光源从侧上方投射突出结构轮廓，辅光源补光消除暗部死黑，环境光添加微弱的反射效果，还原金属与非金属材质的不同反光特性。设计过程中重点考量了动力单元与送风单元的结构整合合理性，各部件的连接位、安装位均参考通用机械的尺寸规范设定，既还原了鼓风机引擎组合的真实结构形态，也保证了模型各零件可独立拆分编辑，适配后续的结构验证、装配演示等使用需求，模型的曲面过渡顺滑无破面，特征参数保留完整，能够清晰展现鼓风机与驱动引擎结合的内部构造与外部装配关系。
