卡特彼勒797矿用自卸车结构设计

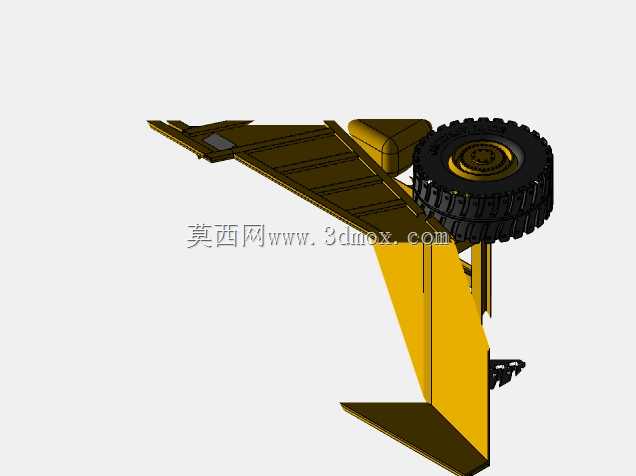

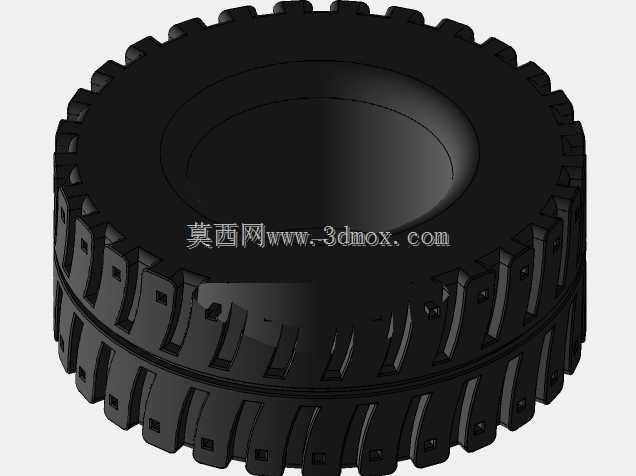

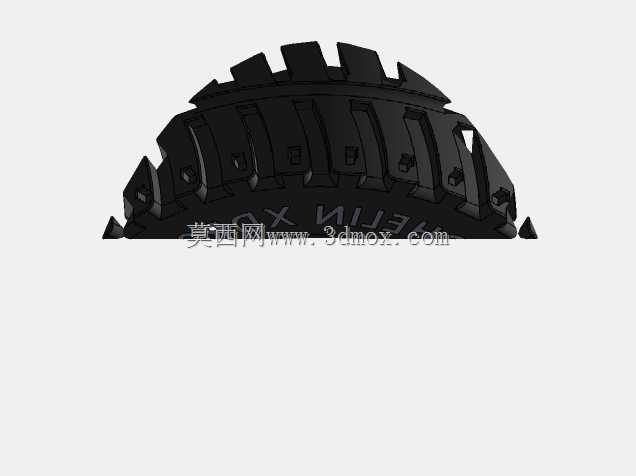

这款矿用自卸车的三维结构设计，完全围绕露天矿山的重载运输场景展开，主要服务于大型露天煤矿、金属矿、非金属矿的采掘现场，承担爆破后矿石、剥离岩土的长距离转运任务，作业场景多为非铺装的崎岖矿区道路，常年面对大坡度、多扬尘、高载荷的极端作业环境，因此整套设计从核心功能到结构细节都优先保障极端工况下的可靠性与作业效率。从实际用途来看，该车型作为露天矿山开采流程中的核心转运设备，需要匹配单斗挖掘机、装载机的采掘效率，单趟额定载重可达数百吨，能够大幅减少矿区运输的车次需求，降低整体开采的运输成本，同时适配露天矿从采掘工作面到破碎站、排土场的固定运输路线，满足连续化高强度作业的需求。在功能特性设计上，首先针对重载需求做了专属优化：车架采用高强度合金钢板的箱型焊接结构，重点强化了纵梁与货箱连接、悬架安装的应力集中区域，能够承受满载时数百吨的垂直载荷以及颠簸路面带来的交变冲击；货箱采用耐磨钢板拼接设计，底板带有一定的倾斜角度，既可以降低装载时物料对箱底的直接冲击，也能在卸料时依靠重力实现物料快速滑落，减少残留；行走系统匹配了大直径深花纹的工程专用轮胎，搭配大行程的油气悬架结构，能够有效过滤非铺装路面的颠簸冲击，同时保证轮胎与地面的接触面积，降低松软矿区路面的接地比压，避免车辆陷车；动力舱采用后置布局，预留了大排量柴油发动机与大型散热系统的安装空间，能够满足高海拔、高温环境下的持续动力输出需求，同时将举升系统的液压管路沿车架内侧布置，避免行驶过程中飞石磕碰造成管路损坏。在设计思路上，整套模型遵循矿用设备的模块化设计逻辑，将整车拆分为车架总成、货箱总成、行走总成、动力舱总成、驾驶室总成、举升机构总成六个独立模块，每个模块的连接边界都做了明确的安装定位设计，既方便生产过程中的分模块制造与总装，也便于后续使用过程中的易损件更换与设备检修；驾驶室设计在车辆前部左侧的高位区域，搭配大倾角的防弹玻璃视野区，能够让驾驶员清晰观察到前方装载设备的作业状态以及车辆周边的路况，同时预留了防落石的顶棚加强结构安装位，保障极端作业场景下的驾驶员安全。从外形尺寸与安装边界来看，该车型的整体宽度控制在八米左右，整车长度接近十五米，空载状态下的整车高度超过七米，设计时充分考虑了矿区道路的转弯半径与宽度限制，将转向系统的最大转角做了针对性优化，保证车辆在狭窄矿区道路的通行能力；举升机构采用双级液压油缸设计，最大举升角度可达四十五度，举升过程中货箱的最高位置距离地面超过十五米，设计时充分验证了举升状态下的整车重心稳定性，避免卸料时发生侧翻风险，同时所有外接的液压、电气接口都统一布置在车架侧面的集中安装区，方便后续外接辅助设备与日常维护操作。
