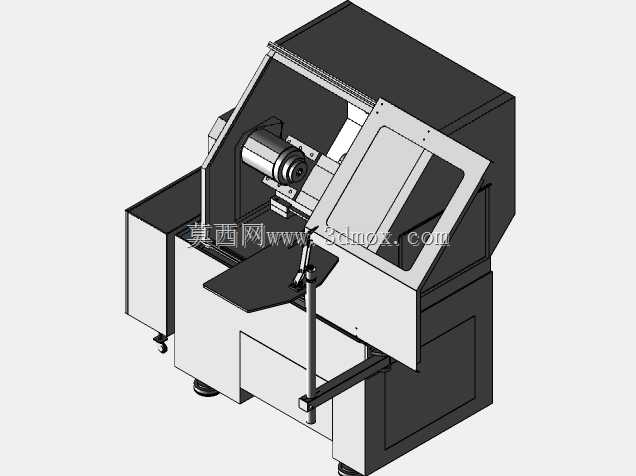

Tormach15Lpro倾斜车床防护外壳结构设计

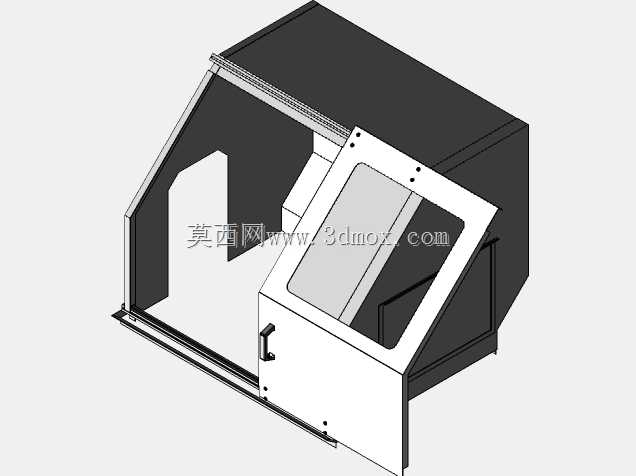

这款倾斜车床外壳是面向小型精密斜床身车床打造的整机防护结构，主要应用于职业院校实训车间、小型机加工工坊、个人创客加工空间以及精密零部件小批量生产场景，适配桌面级倾斜布局的数控车床设备，核心作用是将车床的加工区域与外部操作空间做物理隔离，规避车削加工过程中飞溅的高温切屑、喷射的切削液溅出伤人或污染周边作业环境，同时能够阻隔加工过程中产生的高频切削噪音，降低作业区域的噪声分贝，为操作人员搭建安全规整的作业边界。从功能特性来看，该外壳采用斜向开合的前舱门设计，舱门内嵌透明观察视窗，操作人员无需开启舱门即可全程观察内部车削加工的走刀状态、工件装夹稳固性以及切屑排出情况，舱门侧边配备嵌入式锁紧把手，关闭后可实现可靠密封，避免切削液从门缝渗漏；外壳左侧预留开放式操作缺口，对应车床的主轴卡盘操作位，方便操作人员完成工件装夹、拆卸、找正以及主轴转速手动调整等近距离操作，缺口边缘做卷边钝化处理，避免尖锐钣金边缘划伤操作人员；外壳底部设置整圈安装法兰边，法兰边上预留均匀分布的固定孔位，可直接与车床的底部安装基座通过螺栓锁紧固定，安装后整体结构稳固，不会因车床高速运行产生的振动出现异响或结构松动。从设计思路层面，该外壳充分贴合斜床身车床的倾斜布局特征，整体轮廓顺着床身的倾斜角度做适配性造型，没有多余的突出结构，最大化压缩设备的整体占地空间，适配桌面级安装的空间需求；外壳内部预留足够的走线、排屑空间，后侧对应车床的电控接口、排屑口位置预留对应开孔，不会干涉车床原有管路、线路的布设以及排屑装置的安装；整体采用钣金折弯拼接工艺设计，各板块之间的拼接缝做错位防水设计，能够有效阻挡切削液顺着缝隙渗出外壳外部。在外形尺寸与安装边界上，该外壳整体宽度适配Tormach15Lpro车床的床身宽度，深度方向覆盖从主轴端到尾座端的全部加工行程区域，高度方向高于车床最高加工点位预留足够安全距离，安装时仅需对齐底部法兰孔位即可完成装配，不需要对原有车床的床身结构做额外改造，适配性较强；外壳的顶部为封闭平面结构，可临时放置小型操作工具、检测量具等常用物品，提升作业空间的利用率，侧面的平整板面可预留设备标识、安全警示标识的张贴位置，符合车间设备的安全管理规范。
