带可调工作台的立式钻削加工设备

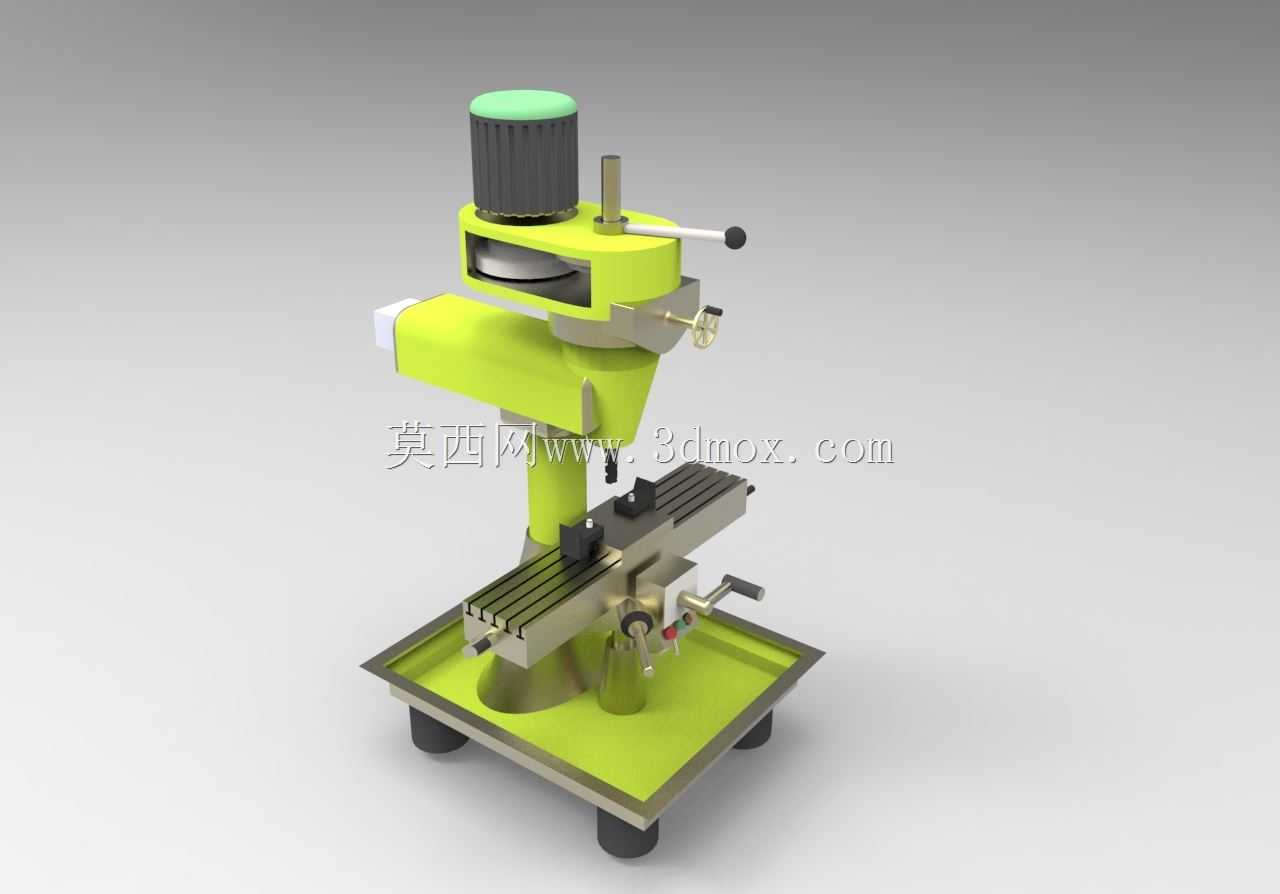

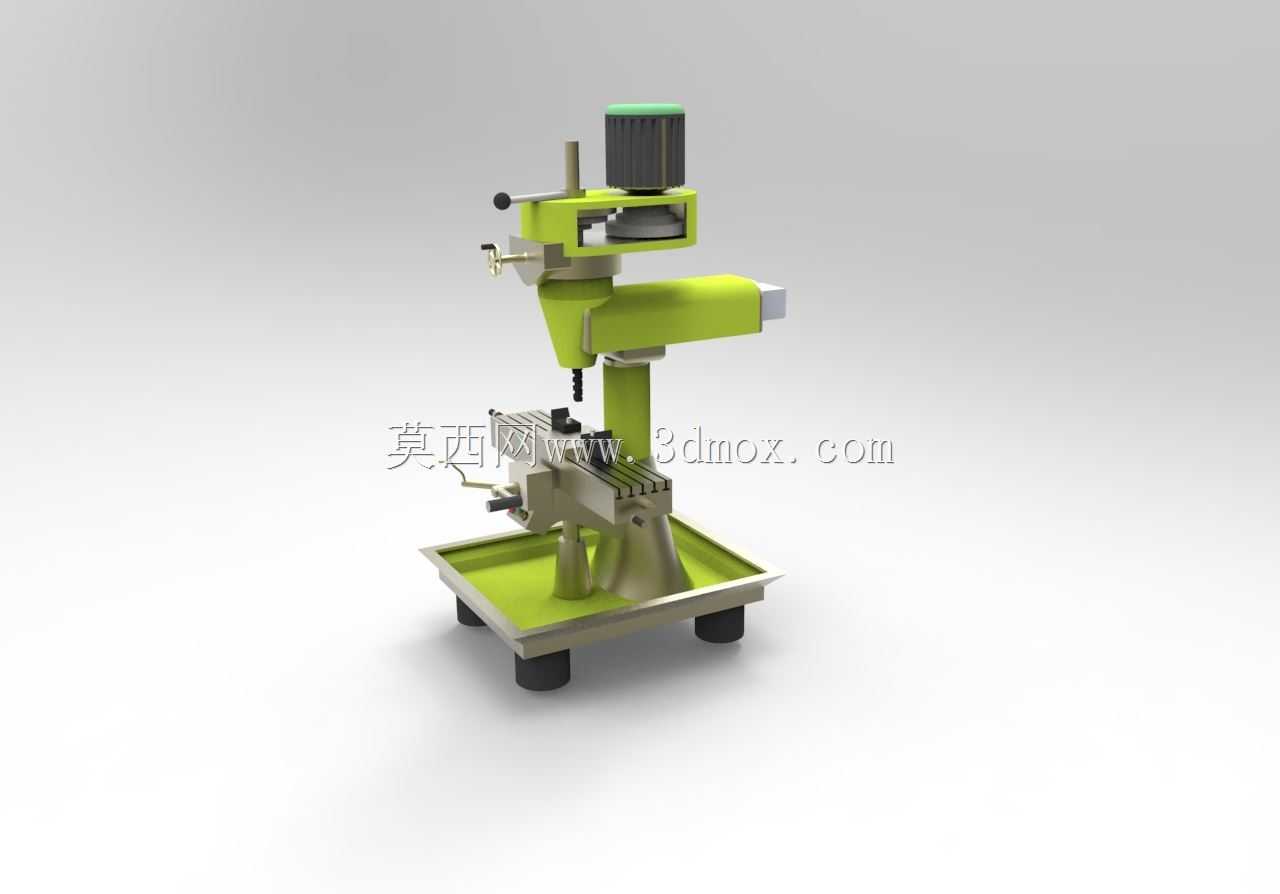

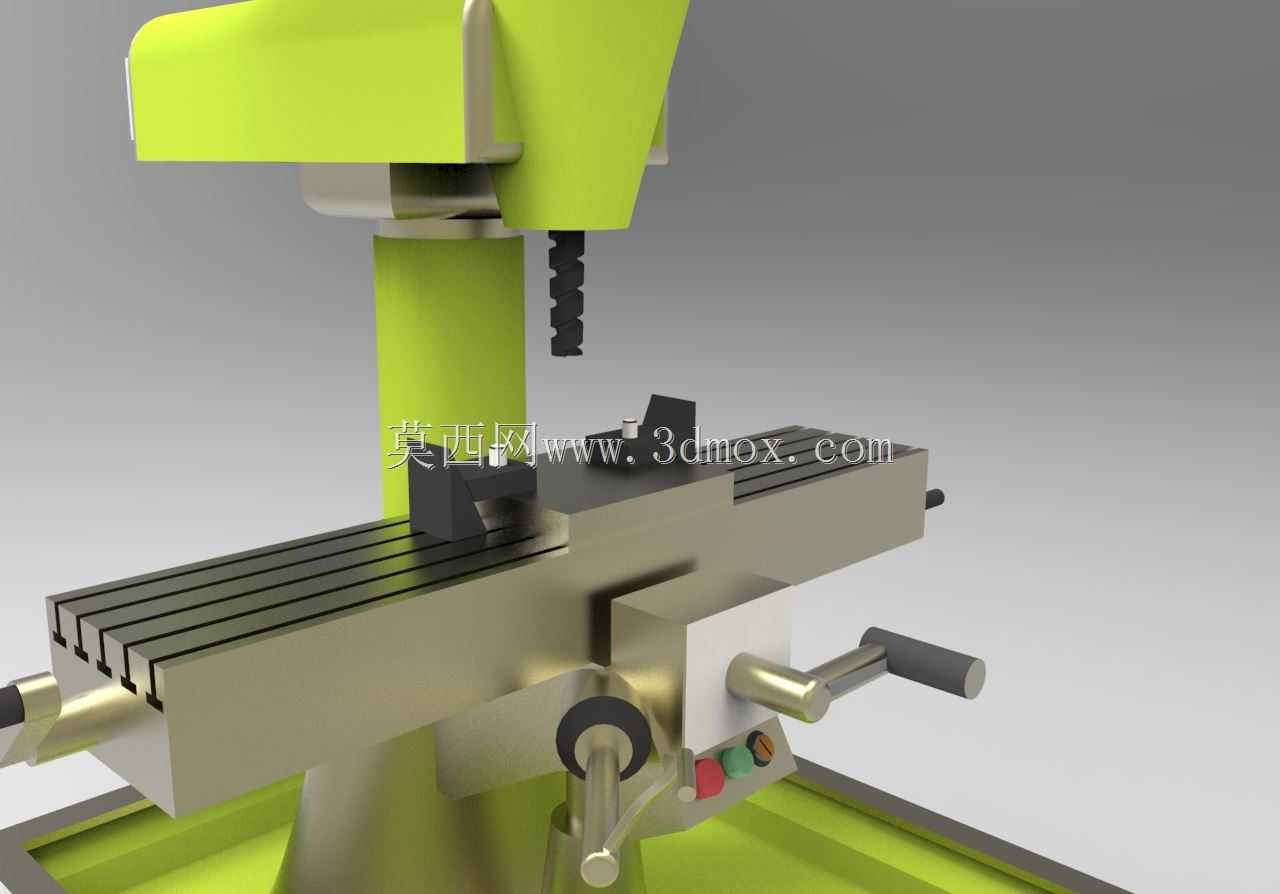

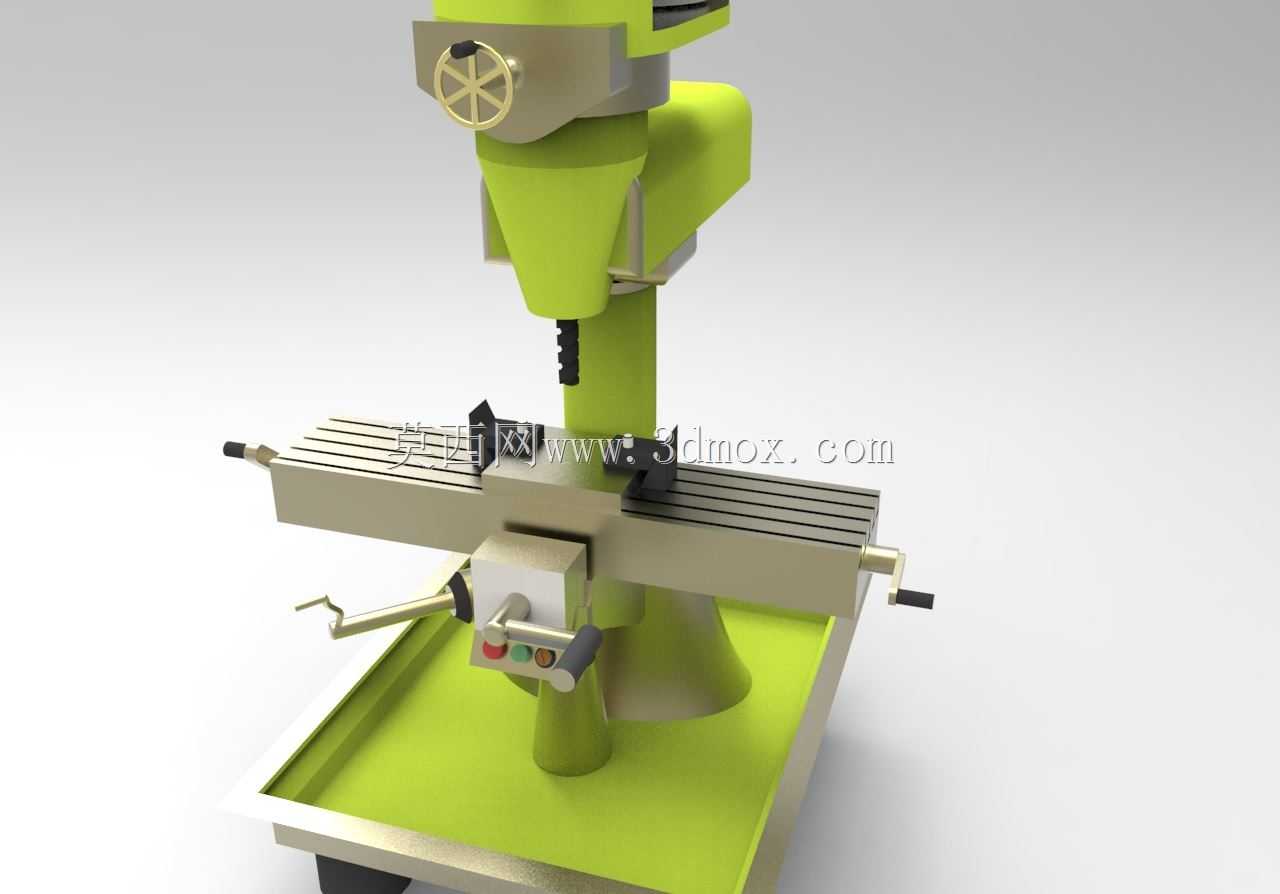

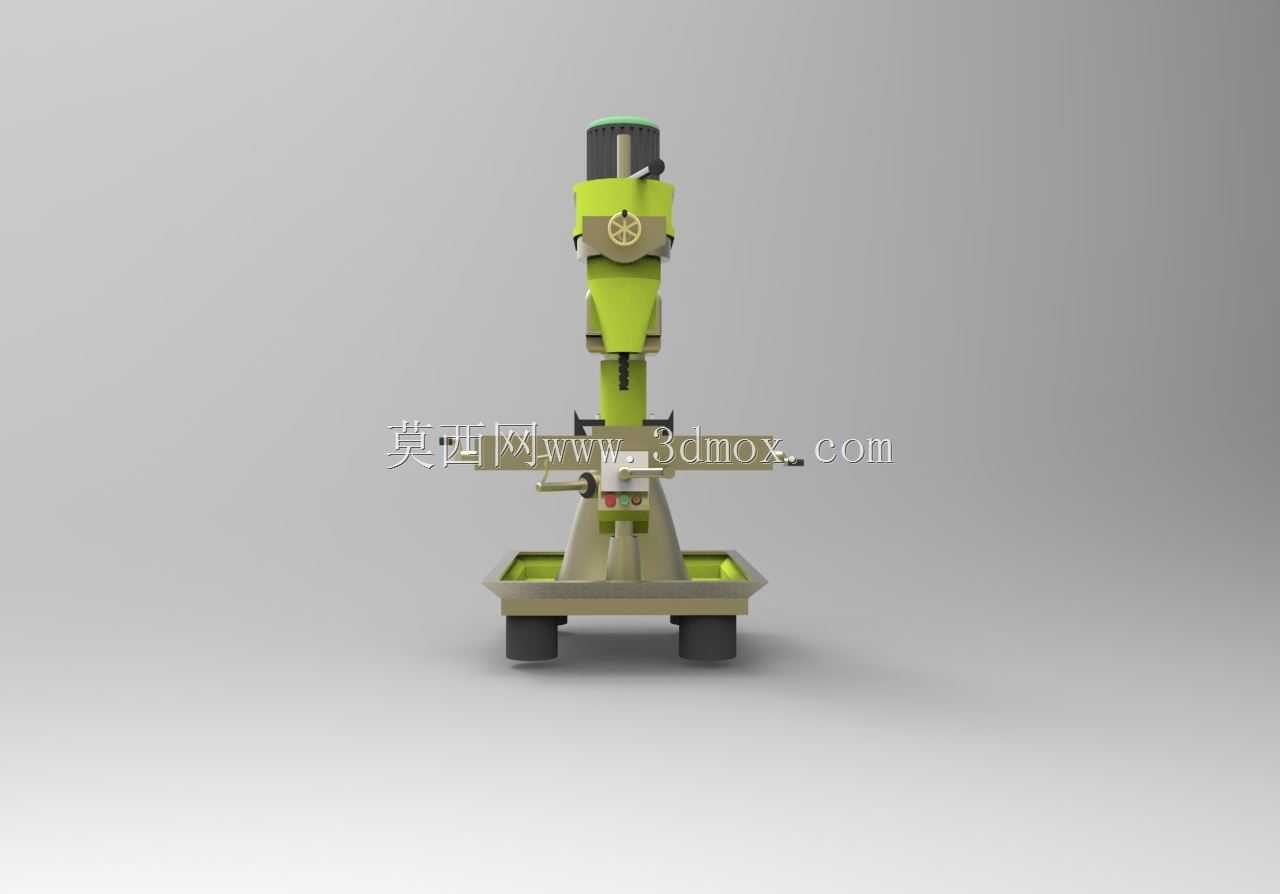

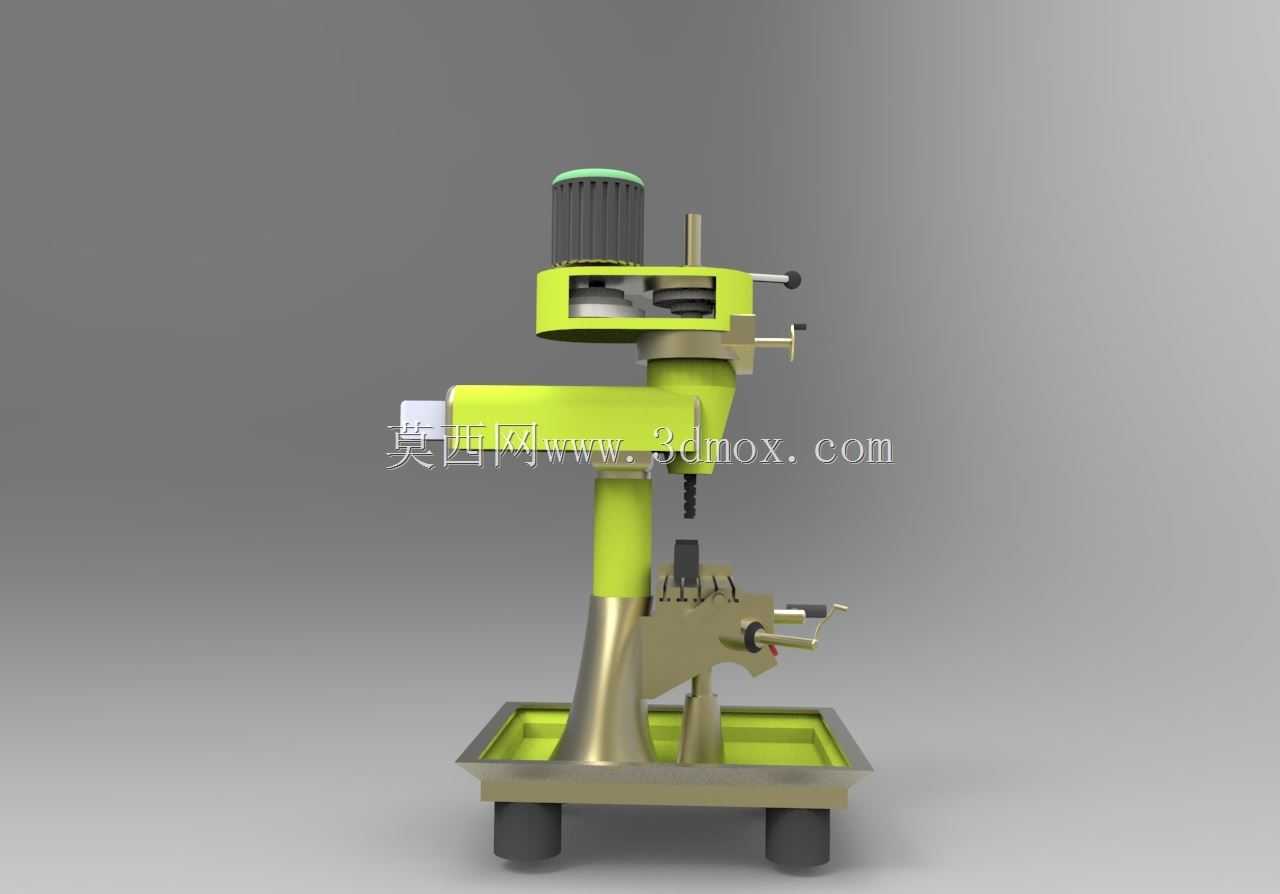

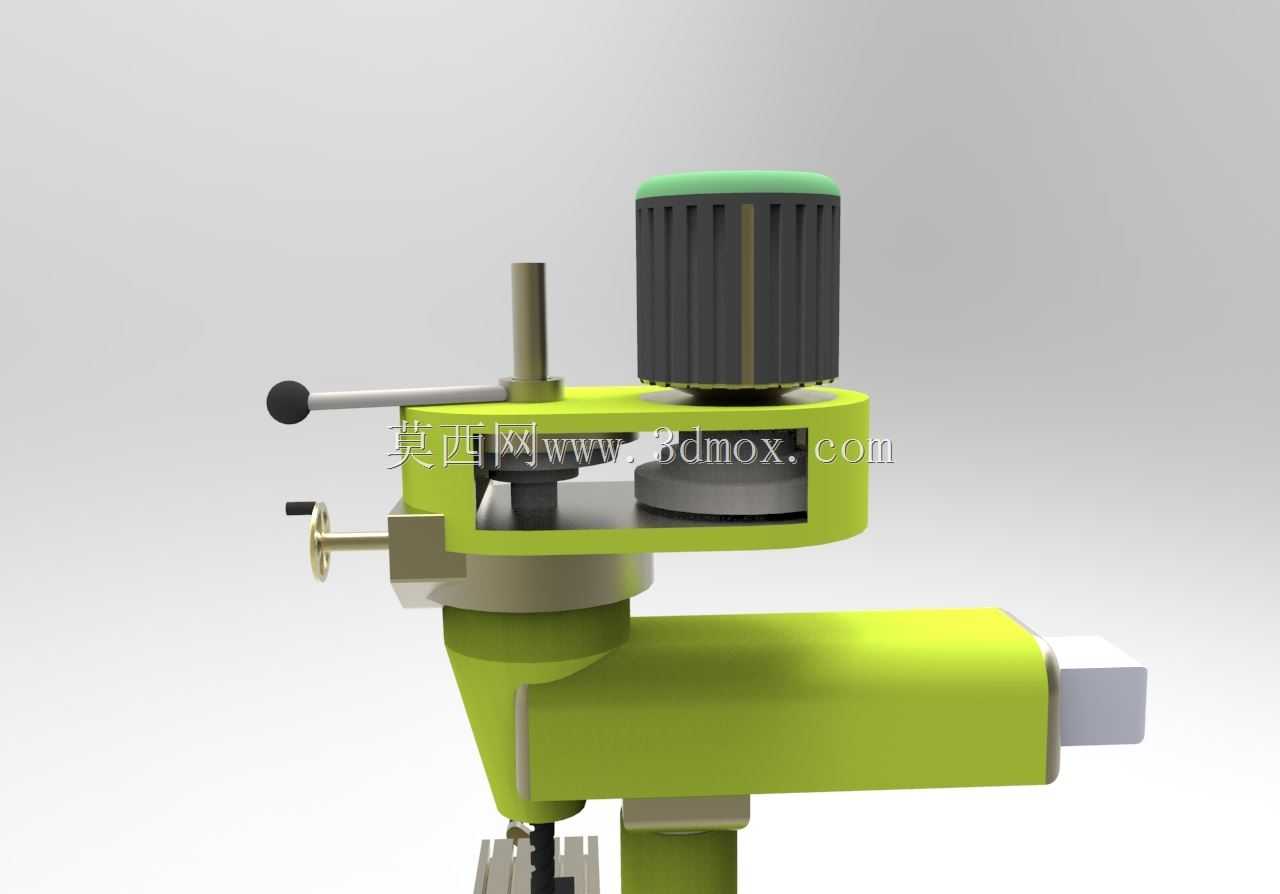

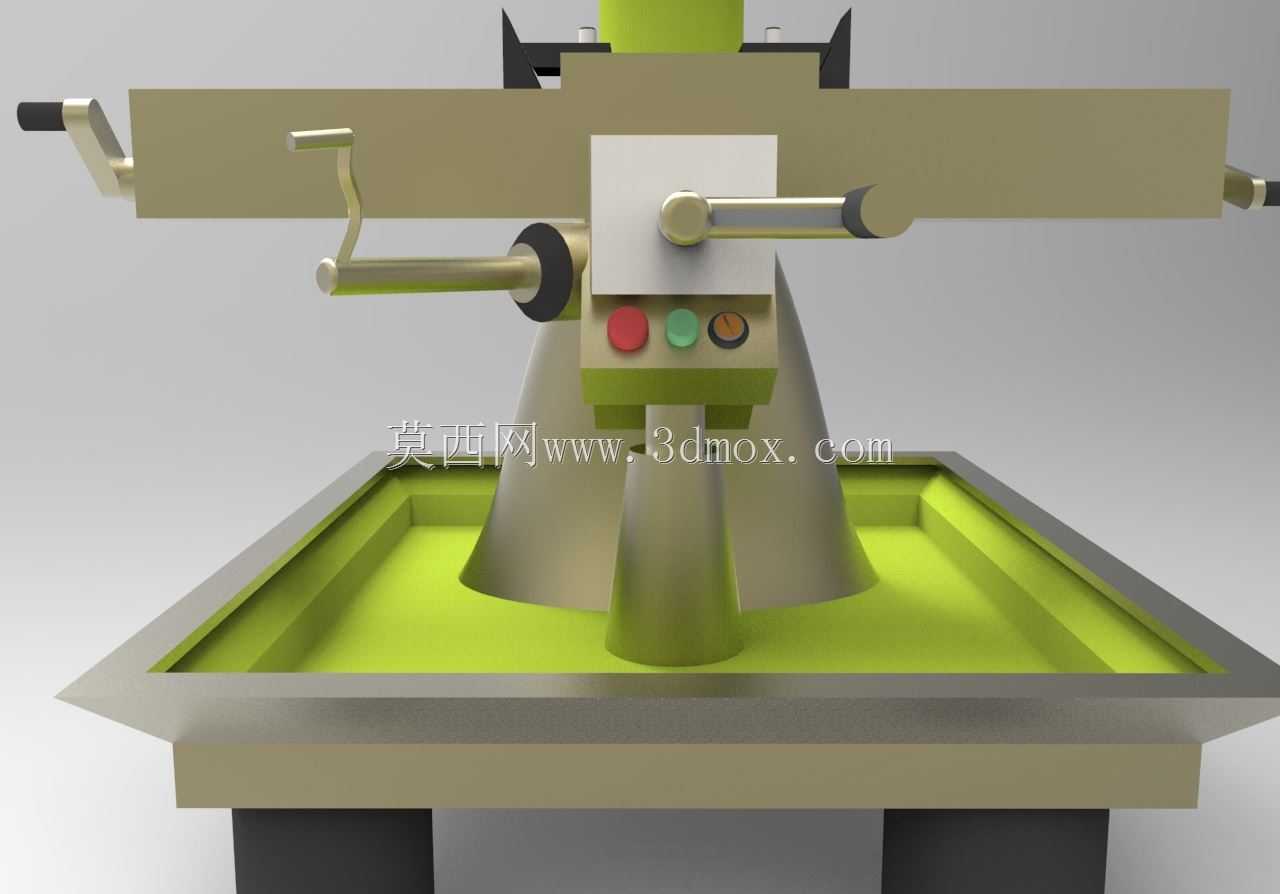

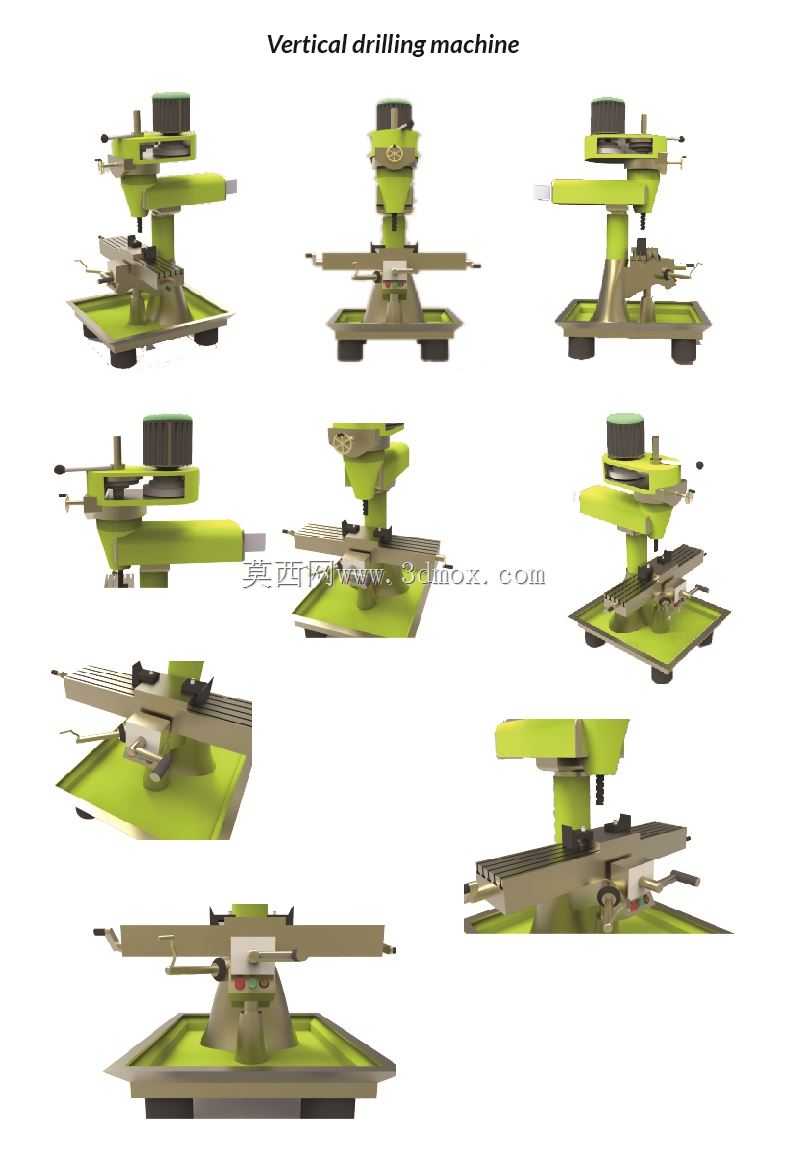

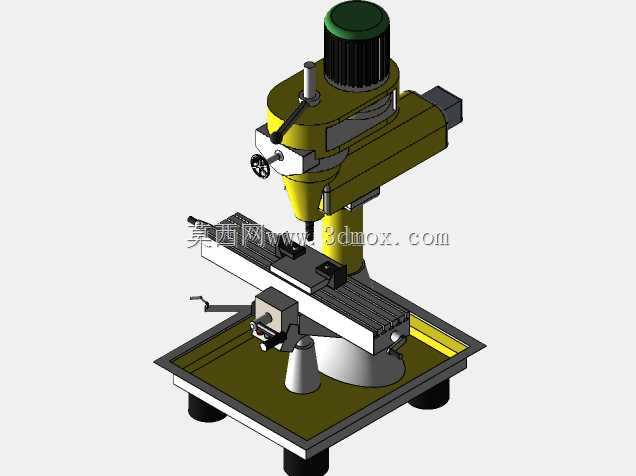

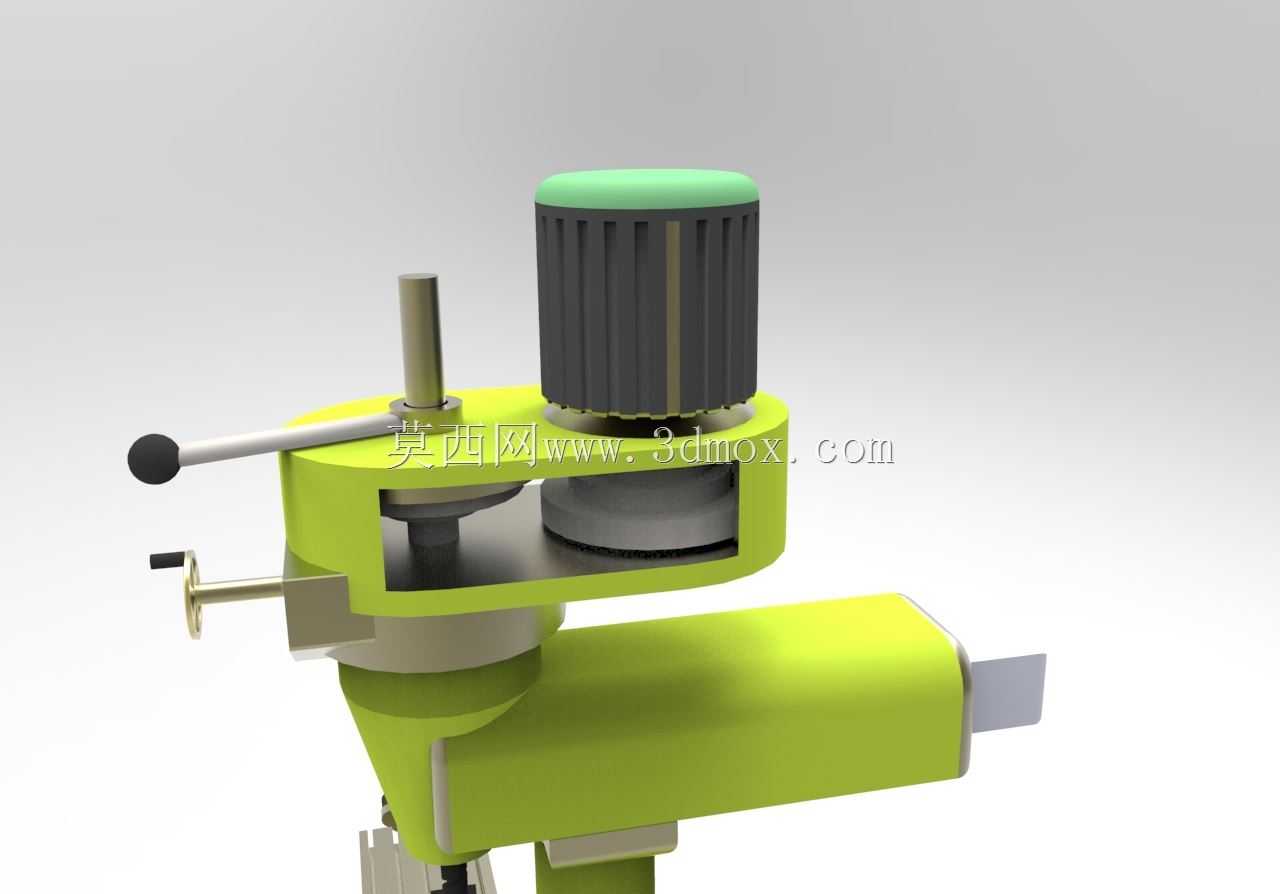

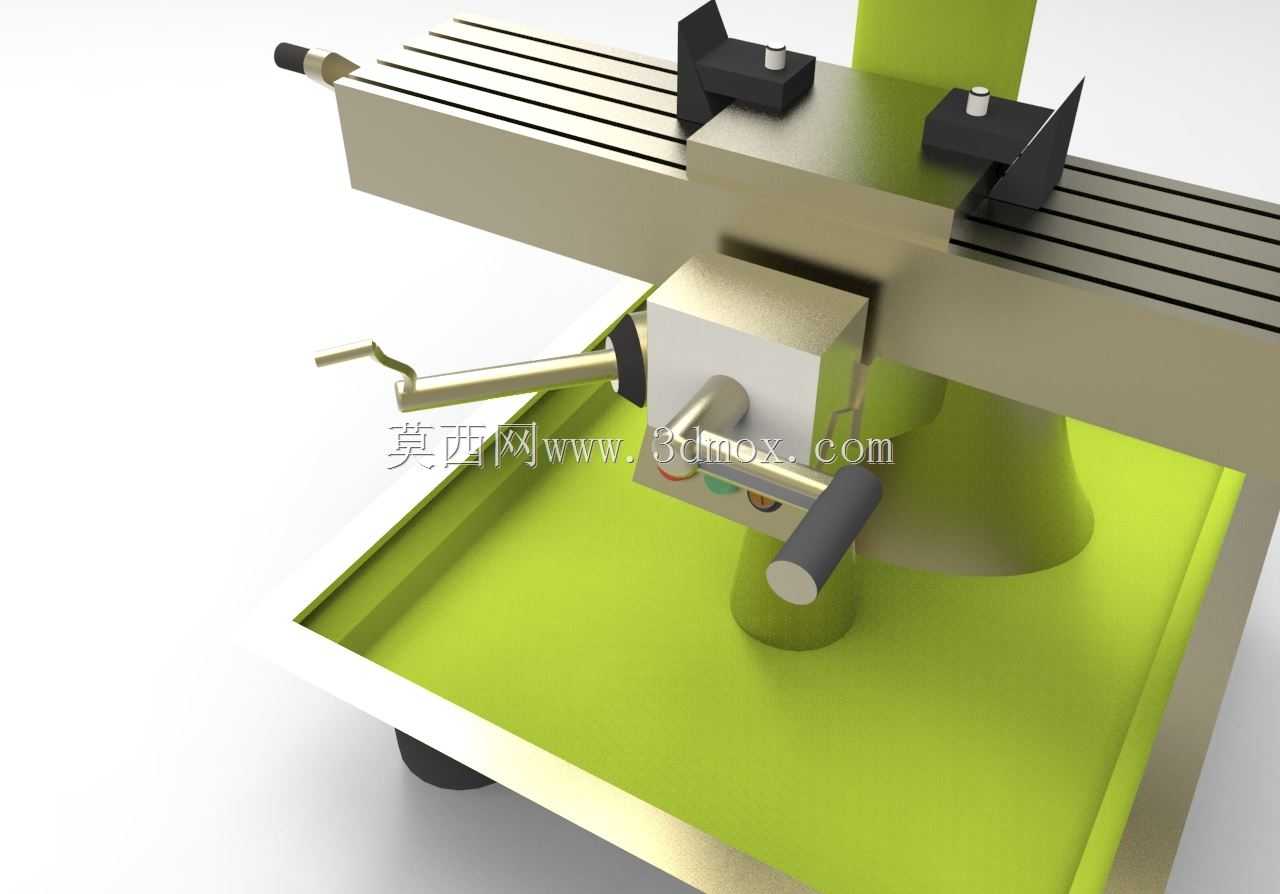

这款立式钻削设备主要面向中小型机械加工车间、五金维修站点、模具加工工坊等场景，可完成各类中小型金属工件的钻孔、扩孔、铰孔、锪孔及攻丝作业，适配普通碳钢、有色金属、工程塑料等多种常见加工材质，是小批量零件加工、设备维修配做、工装零件改制环节中不可或缺的通用加工设备。设备整体采用立式落地布局，底部为带集屑槽的宽幅支撑底座，可承接加工过程中掉落的切屑与切削液，避免作业区域脏污，底座底部预留可调支撑脚安装位，可根据车间地面平整度调整设备水平度，保障加工过程的设备稳定性。中部的十字滑台工作台为核心操作部件，采用带T型槽的矩形工作台面，可配合通用压板、平口钳等工装完成不同外形工件的装夹固定，工作台通过前后、方向的手动进给手轮实现位移调节，手轮端配备刻度标识，可精准控制进给位移量，保障孔位加工的位置精度，滑台导轨采用耐磨铸铁材质配合间隙调节结构，长期使用后可调整导轨间隙，维持进给运动的平稳性。上部的钻削主轴单元采用立式布置，主轴进给操作手柄设置在操作位侧方，符合人工操作的人机工程学角度，操作人员站在设备正前方即可单手完成主轴下压进给操作，主轴端适配标准钻夹头与莫氏锥套，可快速更换不同规格的钻头、铰刀等加工刀具。设备的立柱采用厚壁铸铁结构，连接底座与主轴安装座，为整个钻削动力头提供稳定的支撑，可承受钻削过程中的轴向切削力，减少加工振动。设计过程中充分考虑了小型加工场景的实用性需求，整体结构紧凑，占地面积小，无需复杂的地基固定即可投入使用，工作台的行程范围可覆盖绝大多数中小型零件的孔加工需求，各操作部件的布局均围绕单人操作习惯设置，无需额外辅助人员即可完成常规加工作业，设备的润滑点、调节部位均设置在易触碰的位置，日常维护保养便捷，可适配多品种小批量的柔性加工需求，在小型加工厂的零件加工、农机维修网点的配件改制、职业院校的金工实训教学等场景中都能发挥稳定的加工作用。
