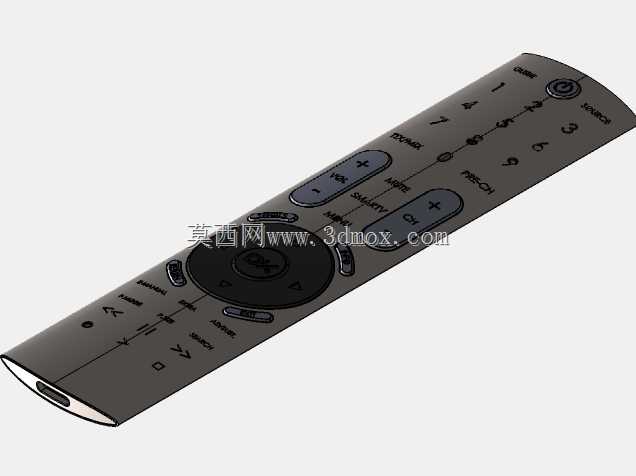

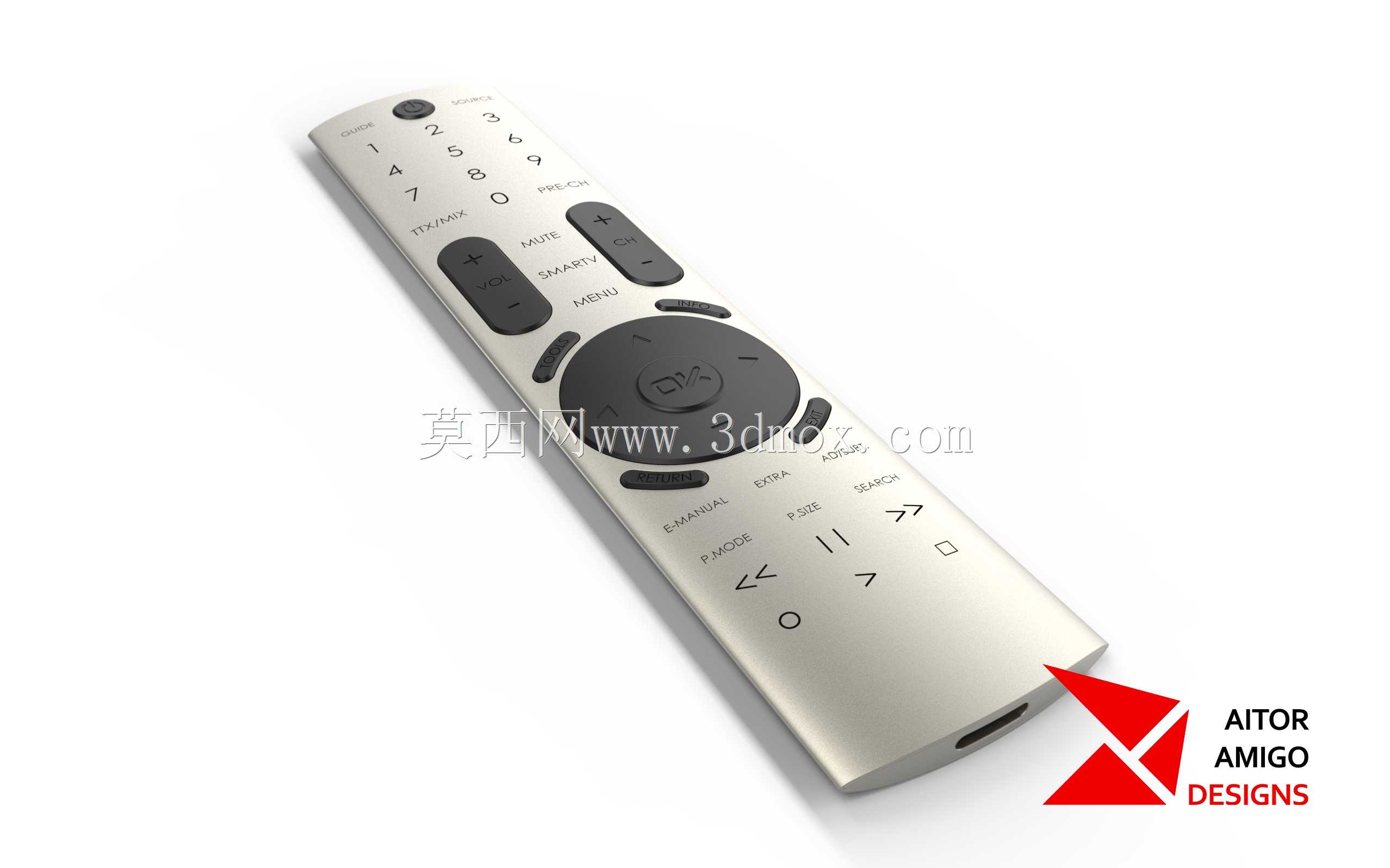

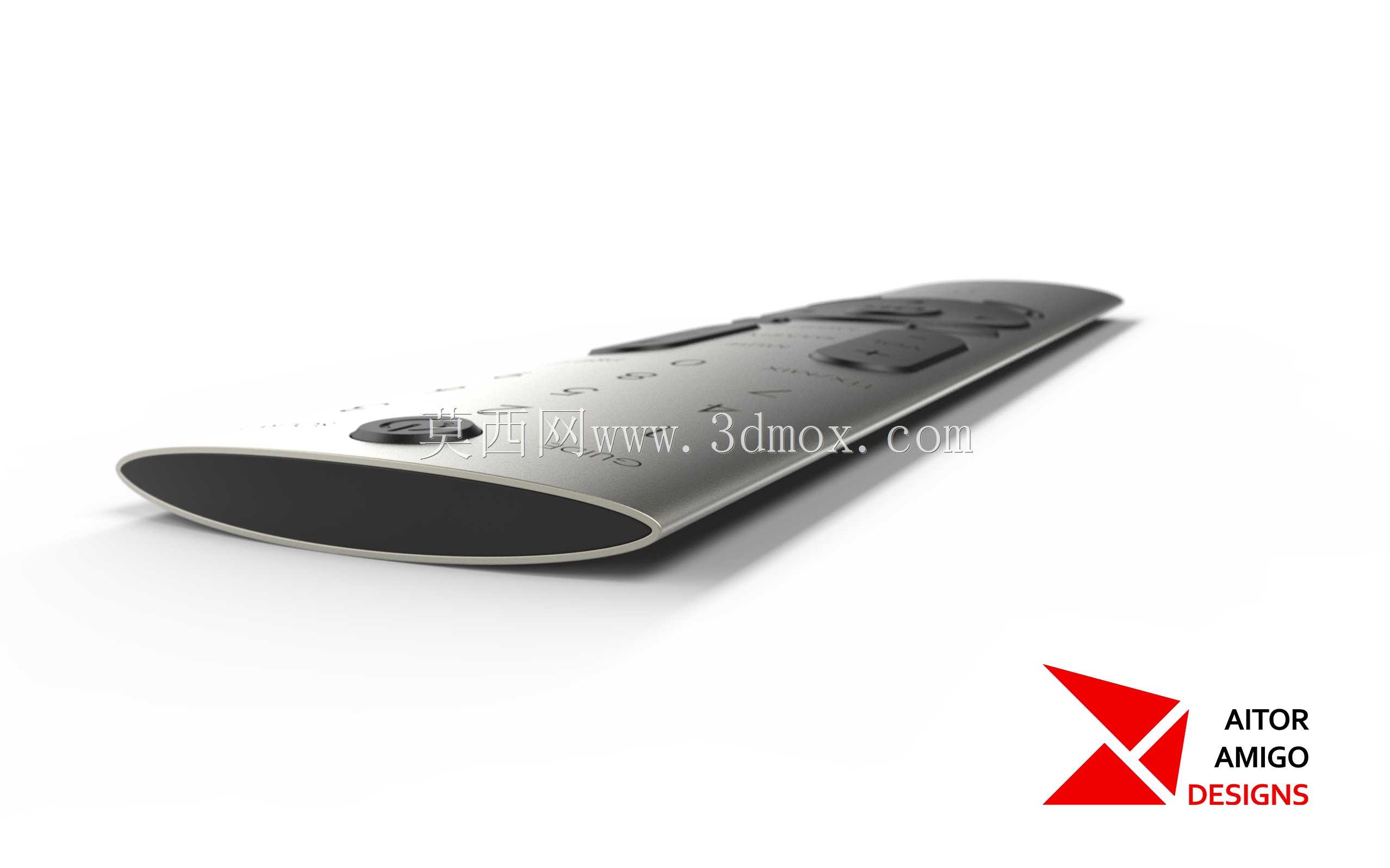

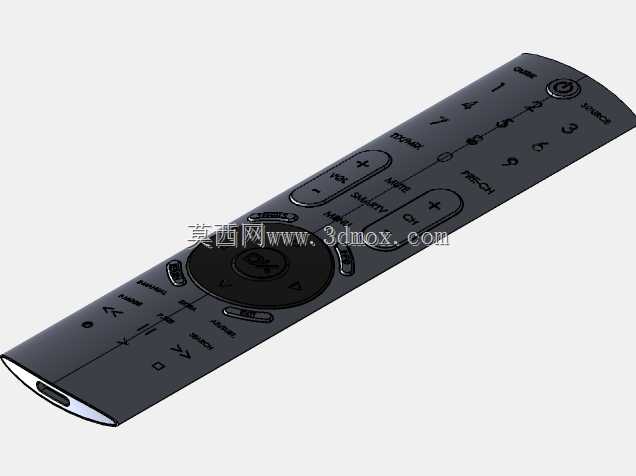

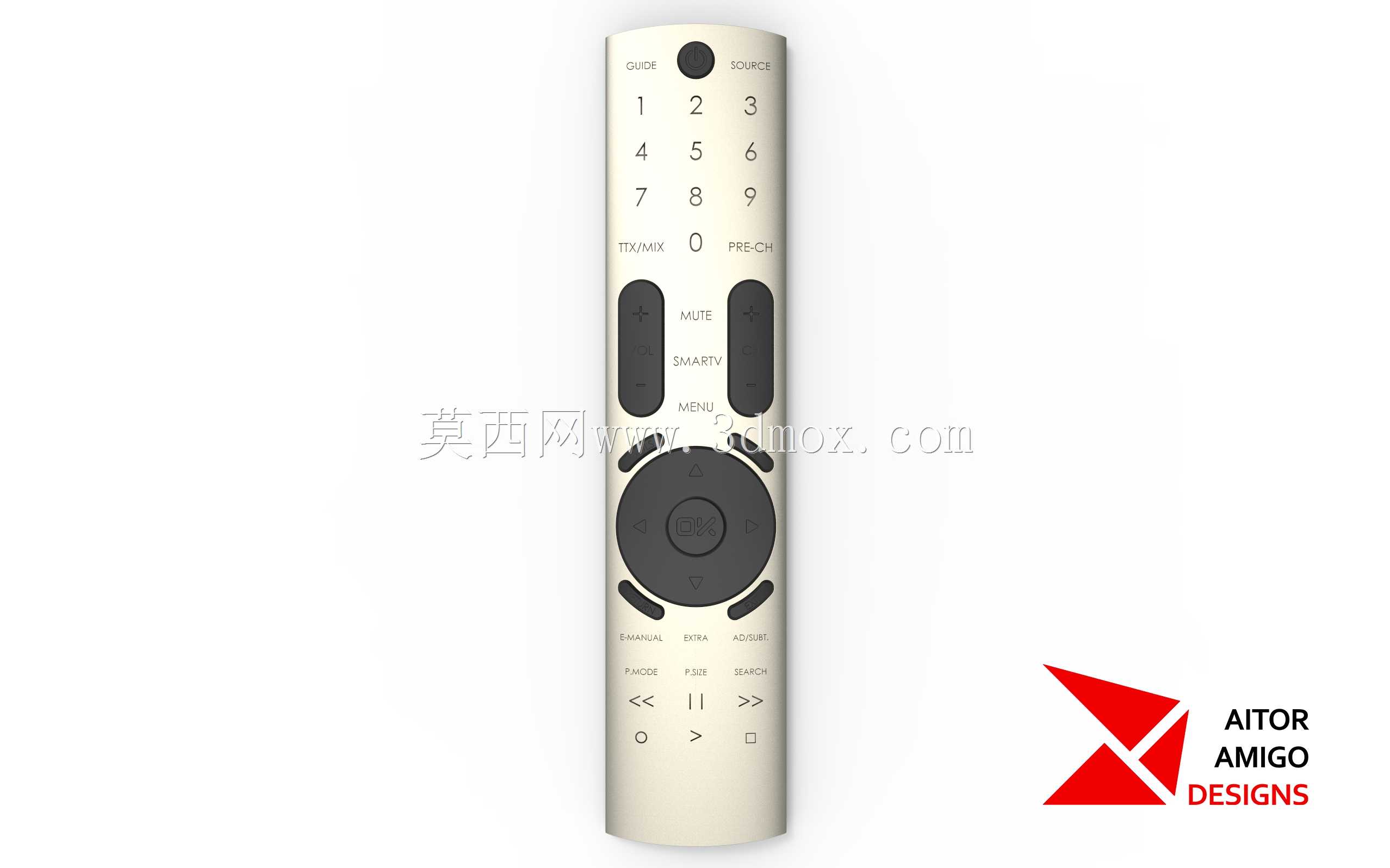

铝合金长条型智能电视遥控设备结构设计

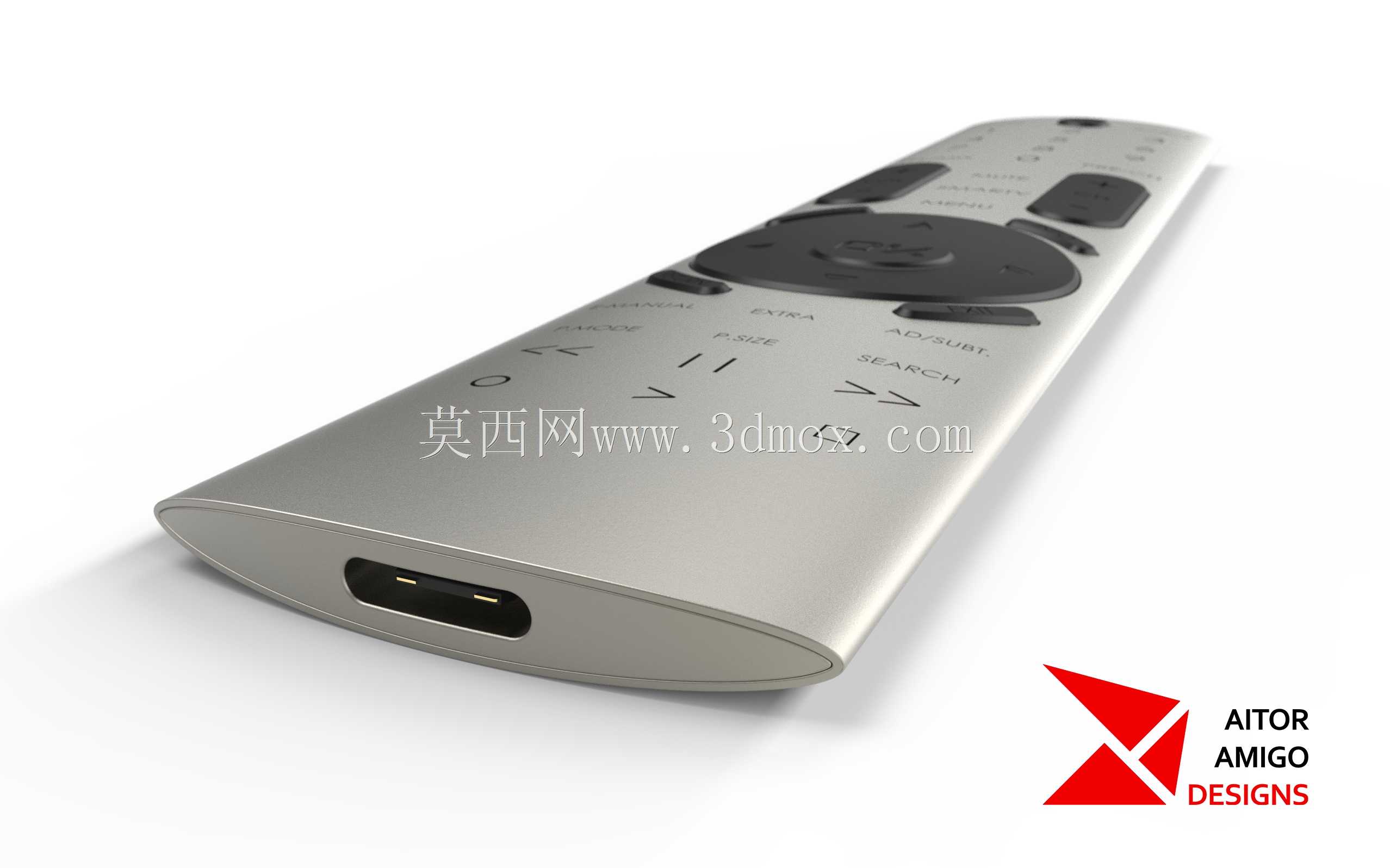

这款长条型遥控设备主要面向家用智能电视、配套机顶盒及家庭影音中控场景使用，作为用户与影音终端交互的核心入口，承担频道切换、音量调节、菜单导航、智能功能唤醒、外接设备切换等核心操作功能，可覆盖日常观影、K歌、游戏等多场景下的操控需求，适配绝大多数主流品牌智能电视及配套影音设备的红外或蓝牙连接操控逻辑。在功能特性规划上，设备按键采用分区排布逻辑，上部区域设置0-9数字按键，支持用户快速输入频道号完成跳转，中部设置功能快捷键，覆盖菜单、返回、主页、静音等高频操作，下部核心区域设置环形导航方向键与播放控制按键，适配智能系统的光标移动、内容选择、音视频播放暂停快进等操作，按键触发采用轻触式结构，按压行程控制在0.3-0.5mm区间，兼顾按压反馈清晰度与操作静音需求，避免夜间观影时按键声响干扰他人。在设计思路层面，整体采用一体化铝合金拉伸壳体作为主体框架，表面做细磨砂阳极氧化处理，既提升整机质感与抗刮耐磨性能，也能通过金属壳体优化内部信号模块的抗干扰能力，壳体边缘做R3圆角过渡处理，握持时贴合手掌虎口曲线，长时间握持操控不易产生硌手的不适感；按键部分采用哑光ABS塑料材质，与金属壳体形成材质与色彩的层次对比，按键表面做微凹弧度处理，匹配指腹接触形态，盲操作时可通过按键边缘的凸起触感快速识别功能分区，无需低头查看即可完成常用操作。外形尺寸上整机长度控制在180mm左右，宽度控制在42mm，最厚处仅12mm，整体重量控制在85g上下，单手握持时重心落在手掌中心区域，长时间持握不易产生酸胀感；安装边界层面，壳体底部预留Type-C供电接口位置，可适配内置充电电池的供电方案，无需频繁更换干电池，内部PCB板沿壳体长轴方向排布，红外发射模块设置在壳体顶端中心位置，信号发射角度覆盖水平120度、垂直60度范围，日常放置在茶几上无需刻意对准电视接收端即可完成信号传输，壳体内部预留蓝牙天线的安装位，可根据产品定位切换红外或蓝牙连接方案，适配不同成本档位的产品落地需求。
