汽车盘式制动带减震支柱集成结构

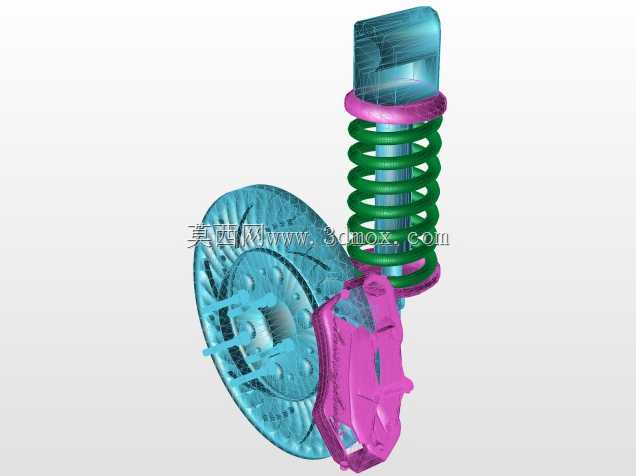

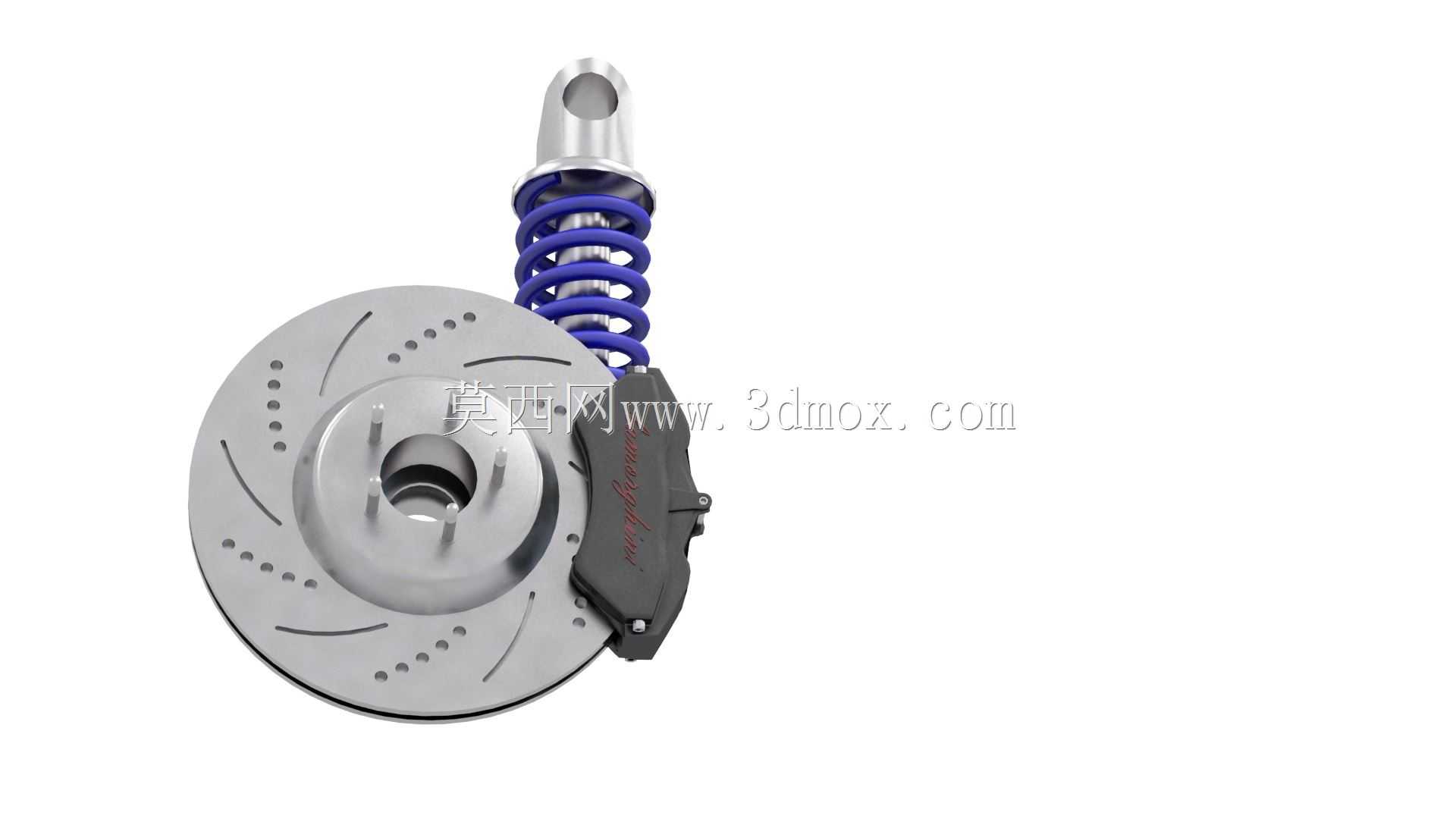

该结构为乘用车辆前轮位置集成的盘式制动与悬架减震一体化组件，主要应用于家用轿车、城市SUV等承载式车身车型的前桥轮端位置，承担车辆行驶过程中的减速制动、轮端支撑以及路面冲击缓冲的核心功能，是车辆底盘行驶系统与制动系统耦合的关键部件。在实际行车场景中，当驾驶员踩下制动踏板时，制动卡钳内部的活塞会在液压作用下推动两侧摩擦片夹紧中间的通风制动盘，通过摩擦作用将车辆的动能转化为热能耗散，实现车辆的减速或驻车动作，相比传统鼓式制动，该结构散热性能更优异，连续制动下的热衰退风险更低，制动响应速度更快，能够更好适配城市道路频繁启停、高速行驶紧急制动的使用需求。集成在侧方的螺旋弹簧与阻尼减震支柱，负责承接车身传递下来的垂直载荷，在车辆经过颠簸路面、减速带或者坑洼路段时，螺旋弹簧可以缓冲路面传来的刚性冲击，阻尼筒则会抑制弹簧多余的往复弹跳，保证轮胎始终与路面保持可靠接触，提升行驶过程中的抓地力与乘坐舒适性。从设计思路来看，该结构采用集成化布局，将制动总成与减震支柱的安装支座整合在同一轮边连接位上，有效压缩了轮舱内部的占用空间，为转向拉杆、轮速传感器、线束管路等周边部件预留了充足的布置余量；制动盘采用划线打孔的通风结构设计，盘面的划线可以快速刮除摩擦片表面磨下的粉尘，避免粉尘在摩擦面堆积降低制动摩擦力，盘面的钻孔则可以提升制动过程中的散热效率，同时在雨天行驶时能够快速划破制动盘与摩擦片之间的水膜，避免水滑现象导致制动效能下降。安装边界方面，制动盘中心的定位孔与轮毂轴承的轴径采用过盈配合设计，盘面的五个螺栓孔与轮毂安装孔位一一对应，保证制动盘与轮轴的同轴度，避免高速制动时出现方向盘抖动的问题；制动卡钳通过浮动销固定在转向节的安装支耳上，能够在制动过程中小幅滑动保证两侧摩擦片均匀贴合盘面；减震支柱顶端的吊耳结构连接车身减震塔位置，下端与转向节刚性连接，螺旋弹簧的预紧力经过精准匹配，能够适配对应车型的整备质量与悬挂行程要求，不会出现托底或者悬挂过硬的问题，整体结构的安装点位完全匹配量产车型的轮端设计，无需额外改装即可适配对应车型的底盘装配需求。
