卡丁车后刹车总成结构设计

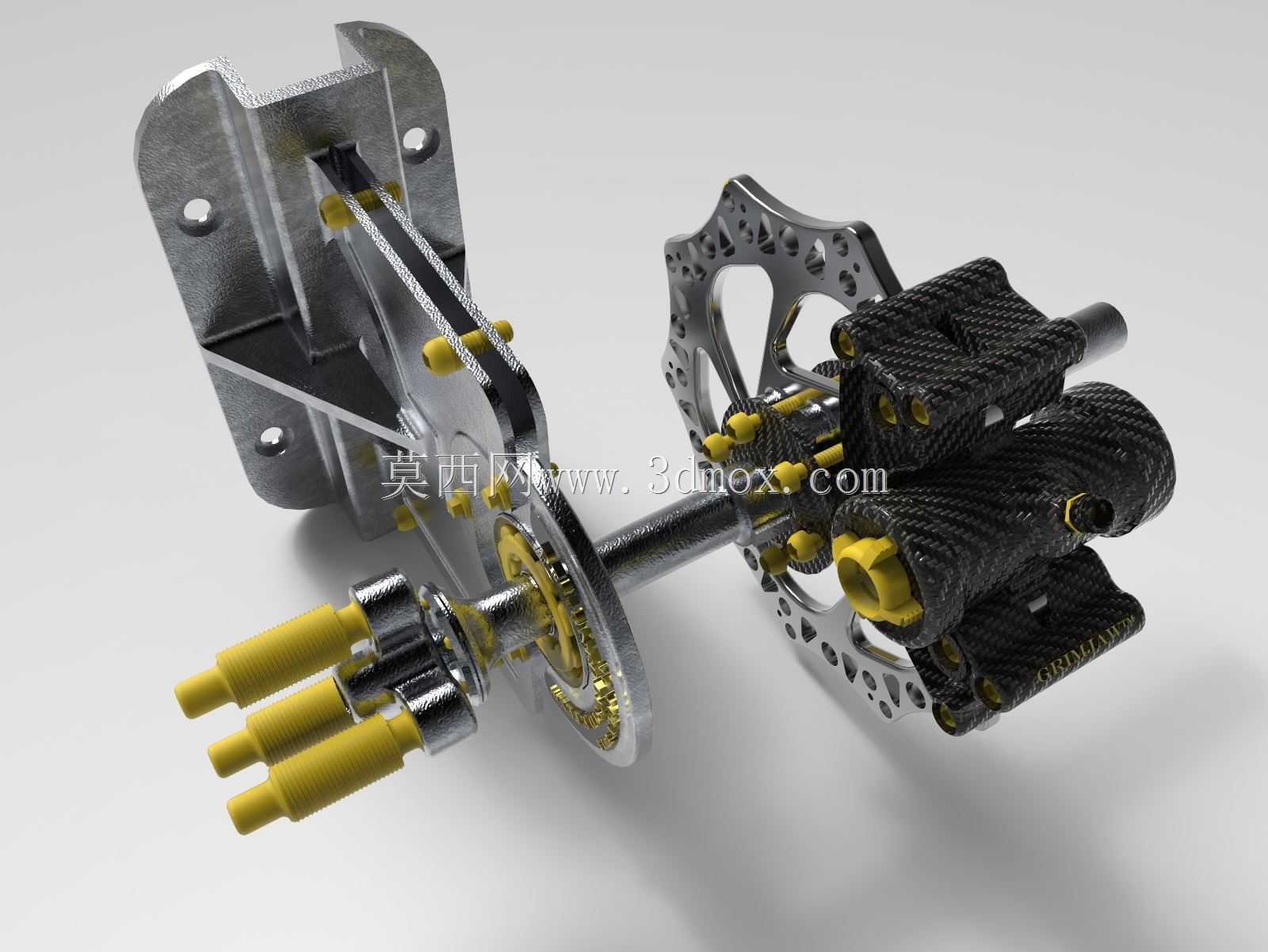

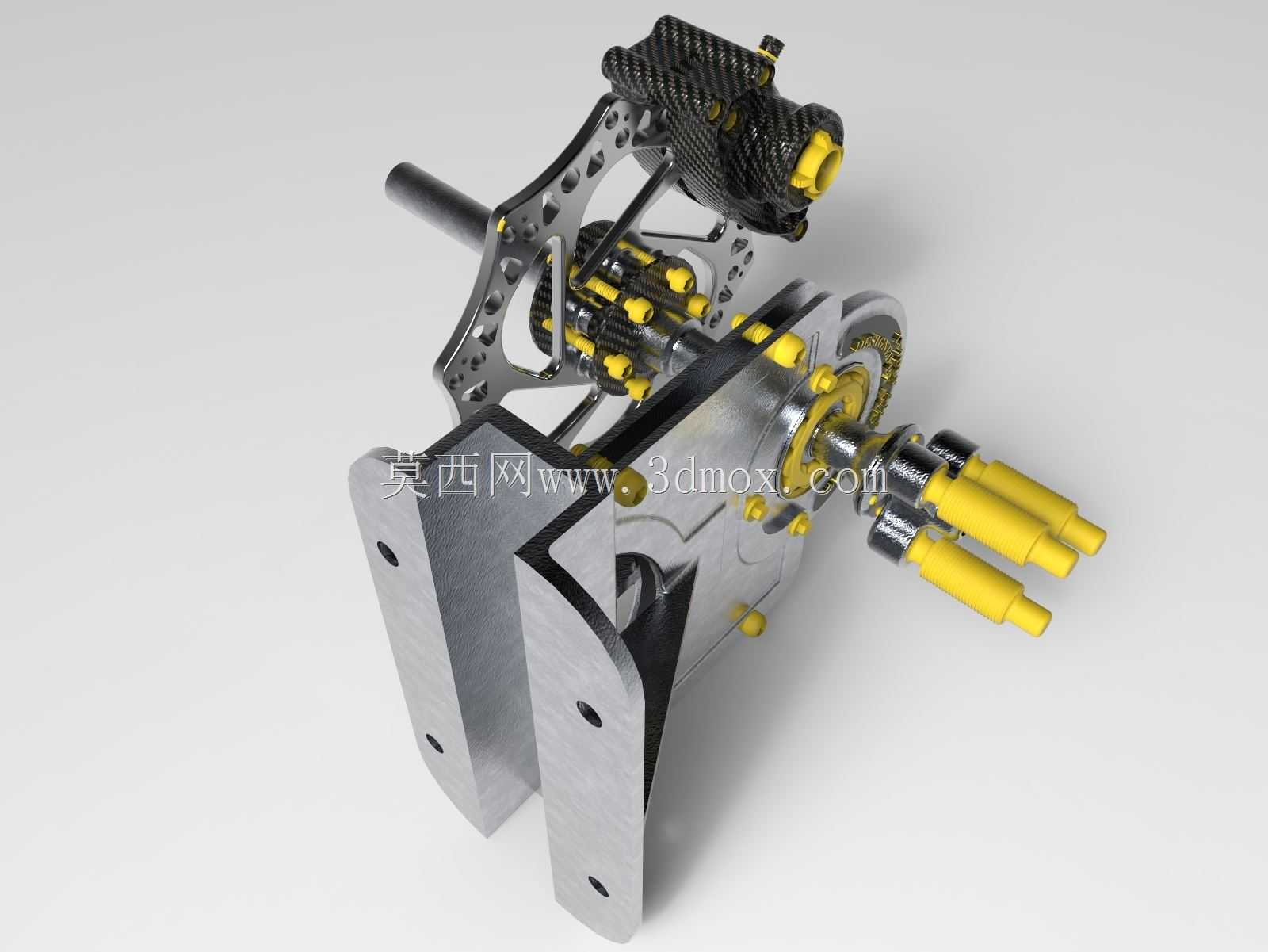

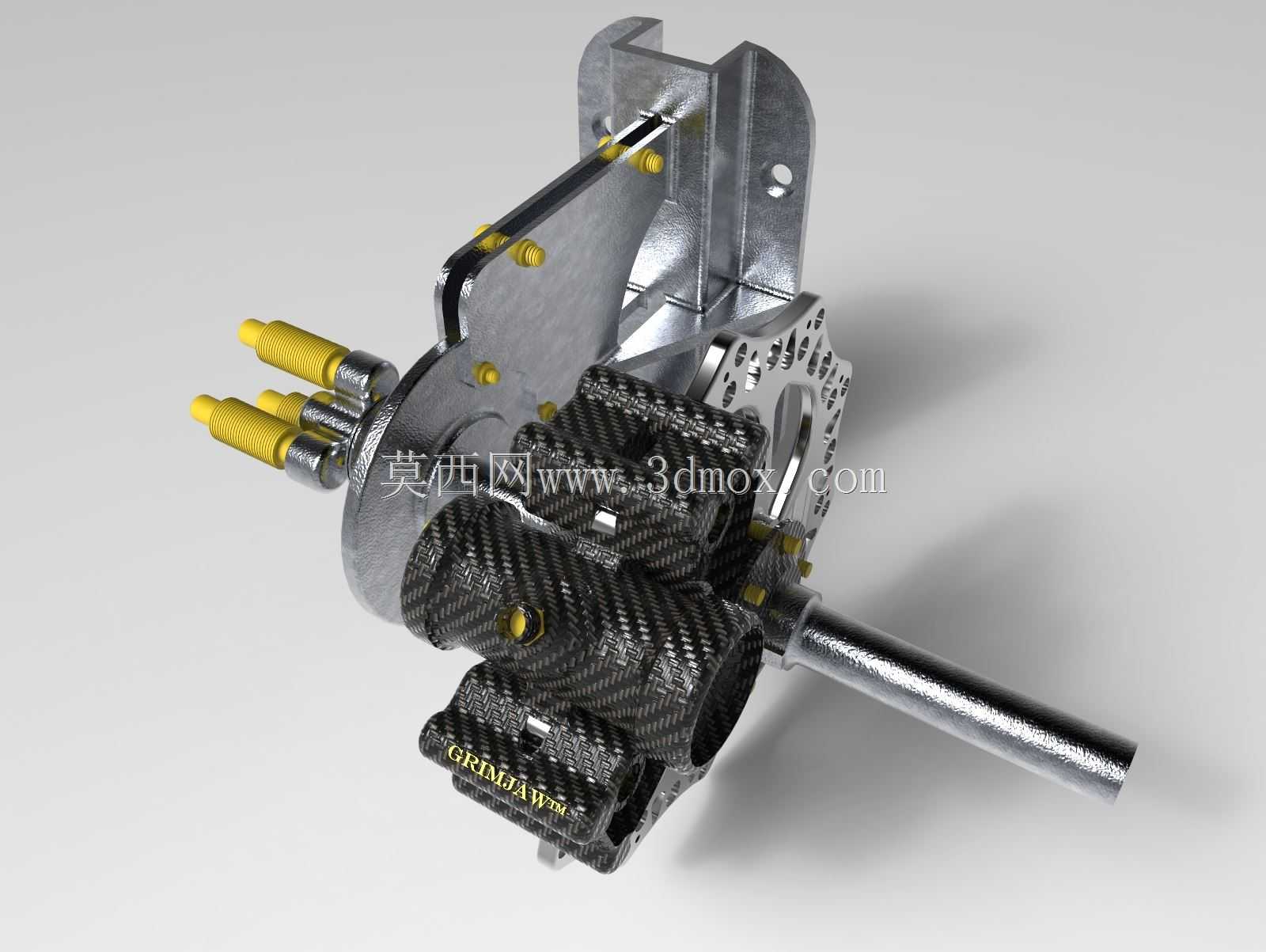

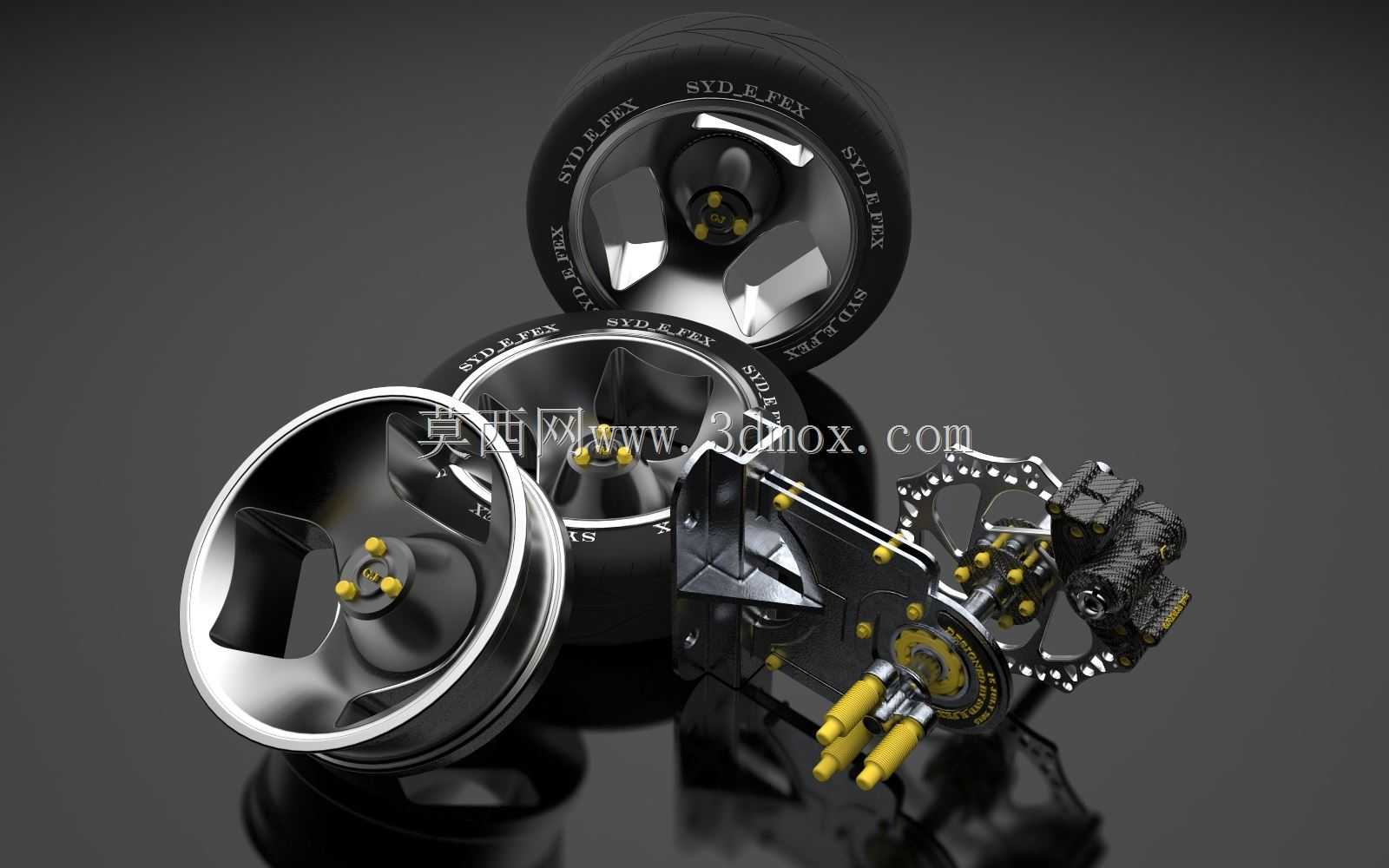

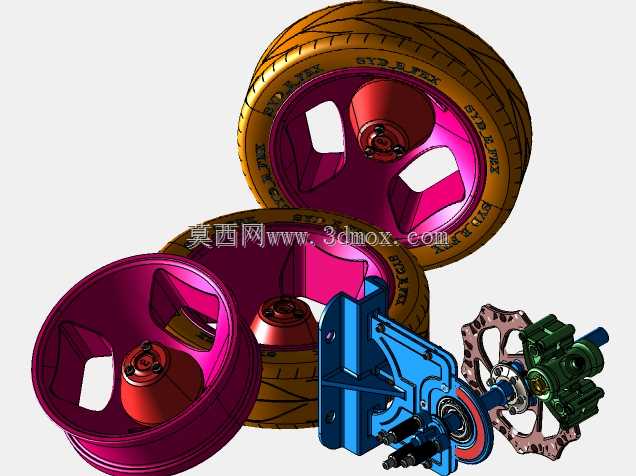

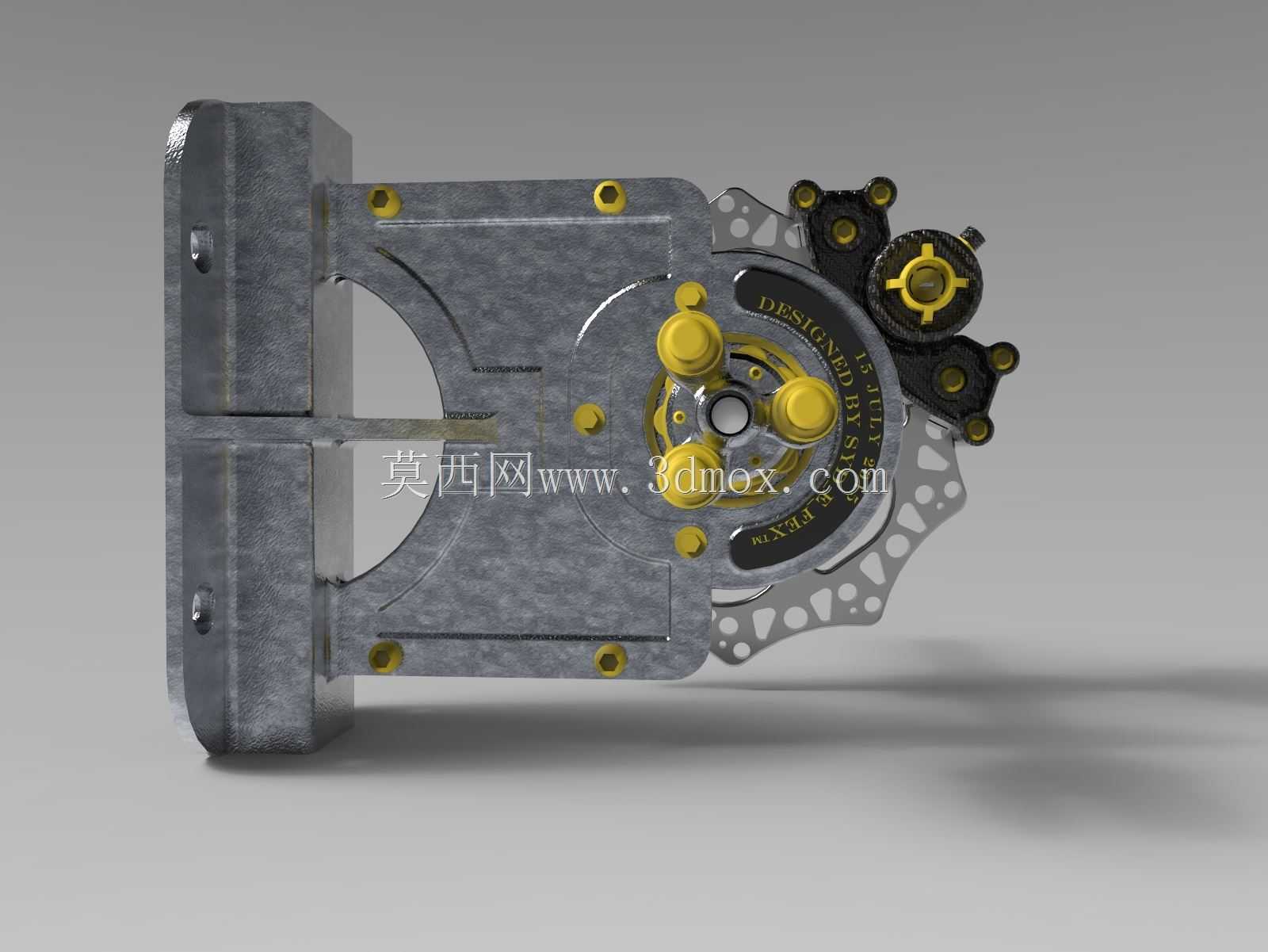

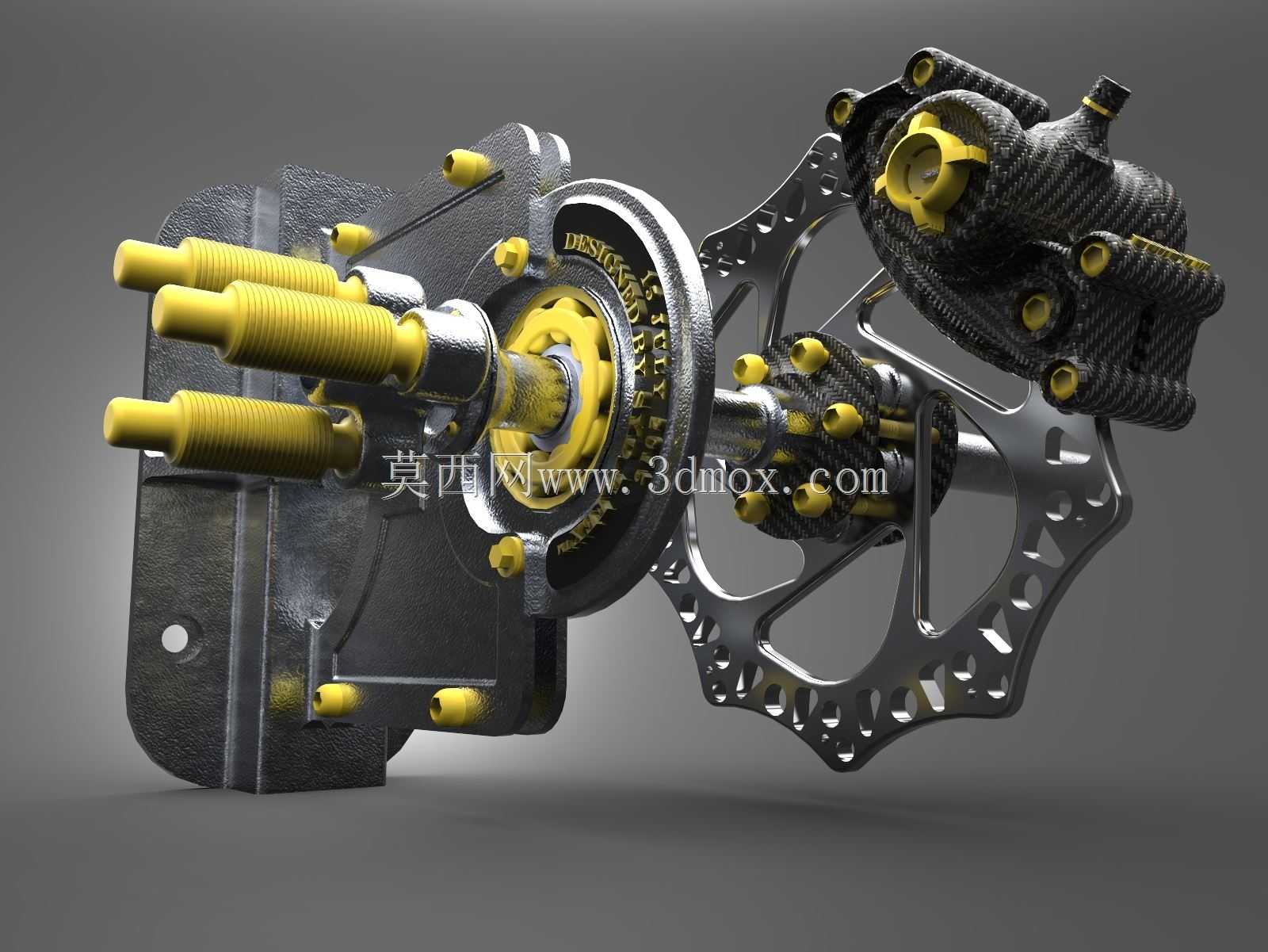

这套卡丁车后刹车总成，是针对场地竞技类卡丁车后轮制动需求开发的结构方案，日常主要适配娱乐型场地卡丁车、业余赛事改装卡丁车的后轮轴安装位，承担车辆行驶过程中的减速、驻车锁止核心功能，直接决定车辆制动响应速度与行驶安全冗余。从实际装车场景来看，卡丁车后轮轴普遍采用通轴式布局，这套总成直接嵌套固定在后轮驱动轴上，安装时需要匹配轴体的花键段尺寸，卡钳安装座预留的三个螺栓孔位，可直接对接多数量产卡丁车车架尾部的安装凸台，不需要额外做焊接改型，轮盘侧的定位台阶与轮毂安装面的同轴度公差控制在0.02mm以内，避免制动过程中出现轮盘偏摆、蹭片的问题。设计阶段优先考虑了竞技场景下的热衰减控制，轮盘采用镂空式辐条结构，在保证结构强度的前提下尽可能增大散热接触面积，连续高强度制动时轮盘热量可通过镂空槽快速散出，不会因为局部积温导致刹车片摩擦系数骤降。卡钳部分采用碳纤维材质壳体，在保证壳体刚性满足制动推力要求的同时，大幅降低了总成整体重量，减少后轮轴的簧下质量，提升车辆过弯时的后轮跟随性。内部的活塞组件采用多活塞对称布局，制动时推力可均匀作用在刹车片两侧，避免刹车片偏磨，延长摩擦片的更换周期。轴体连接段采用多螺栓预紧结构，三个横向布置的高强度螺栓可将制动盘基座与轴体牢牢锁死，急制动时不会出现基座与轴体相对滑移的问题。轴承选型上采用密封式深沟球轴承，可适配场地多尘、偶尔涉水的使用环境，不需要频繁加注润滑脂维护。刹车片的摩擦面弧度与轮盘制动面完全匹配，初始接触面积可达90%以上，装车后不需要长时间磨合就能达到最佳制动效果。安装边界上，总成整体轴向尺寸控制在180mm以内，径向最大轮廓距离轴体中心120mm，不会与卡丁车后轮的轮毂、链轮等周边部件发生运动干涉，尾部的驻车棘爪结构可在车辆停驶时卡入轮盘的定位槽，实现坡道驻车锁止，不需要额外加装独立的驻车机构。
