光束式液位电平测量传感装置结构

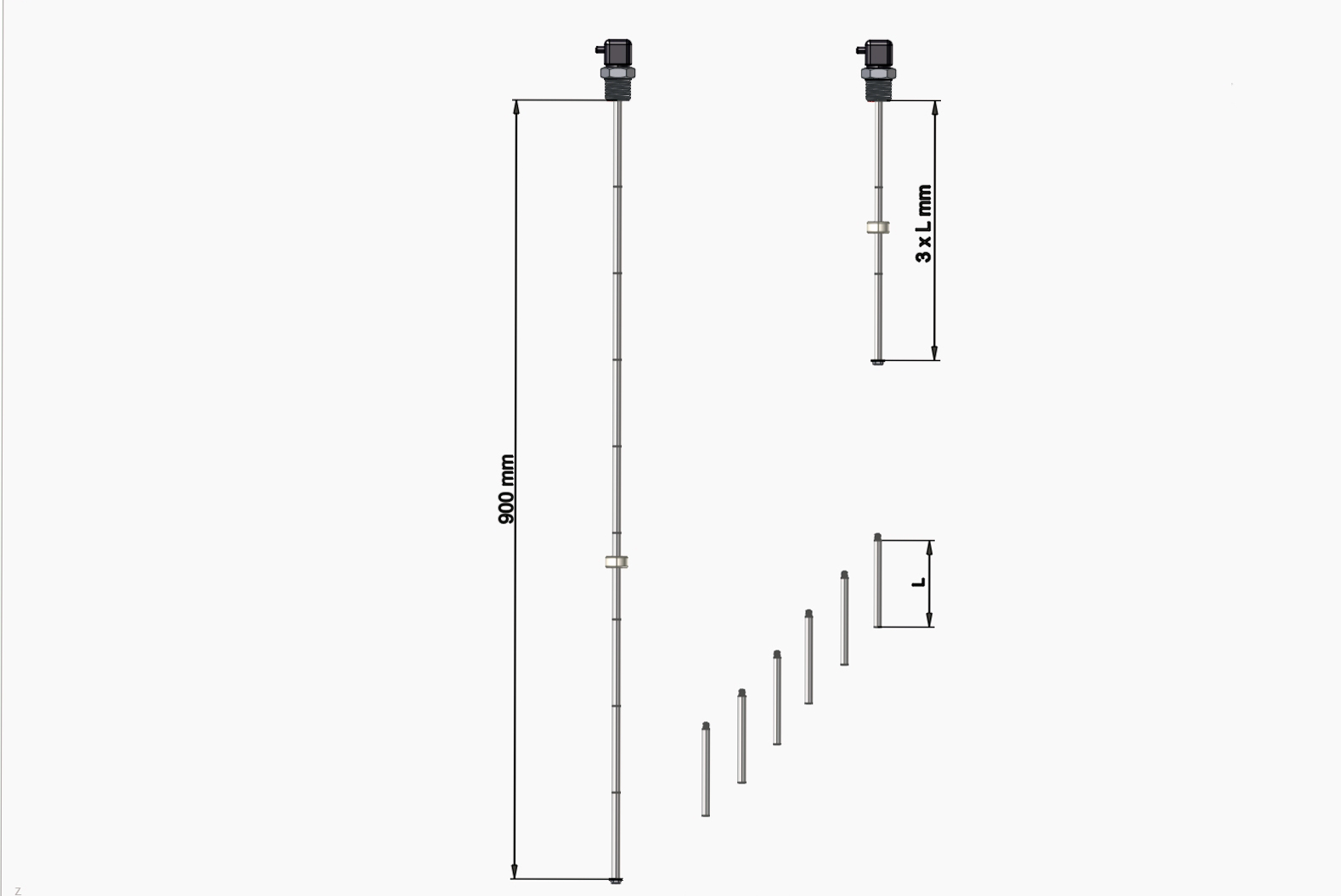

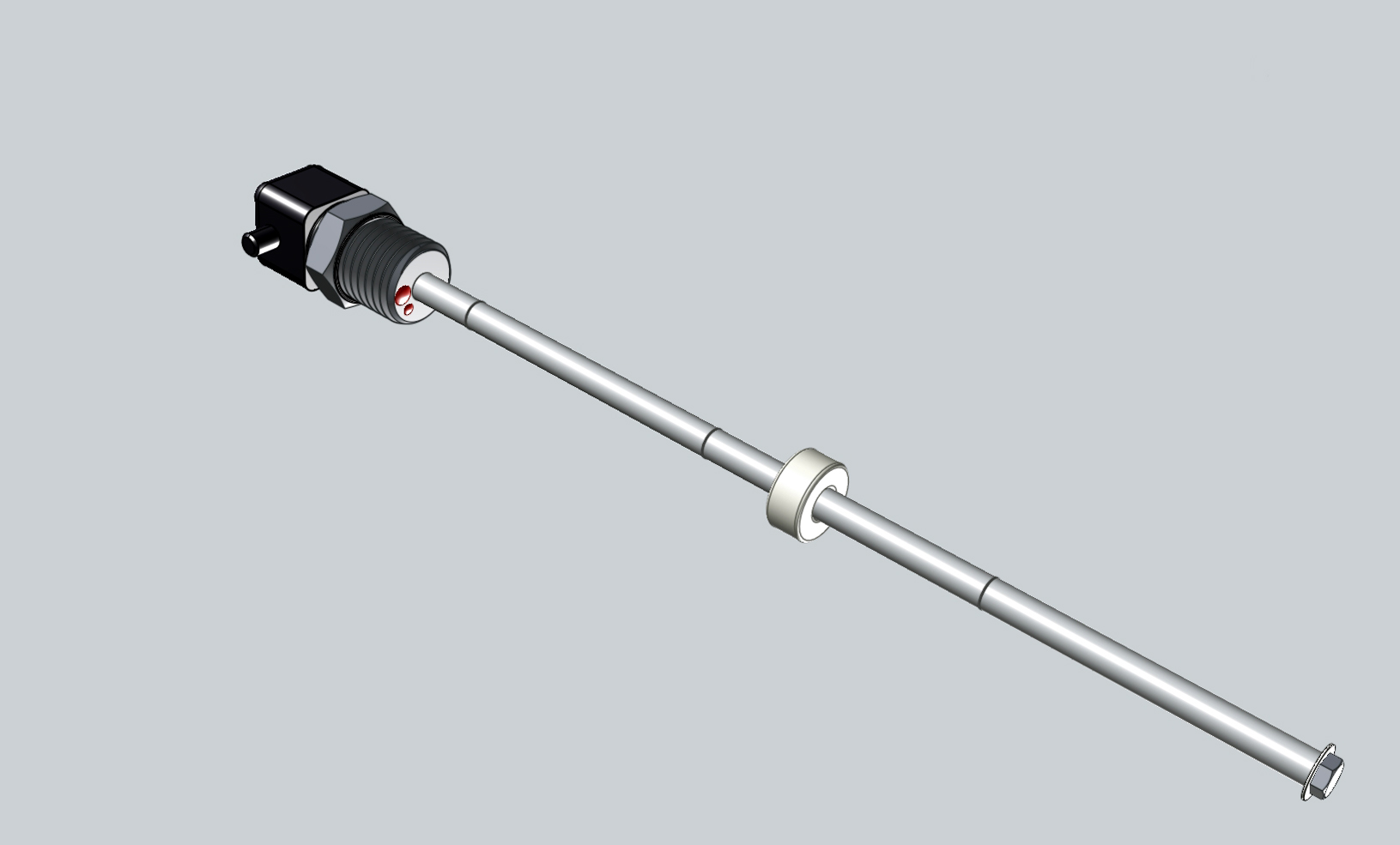

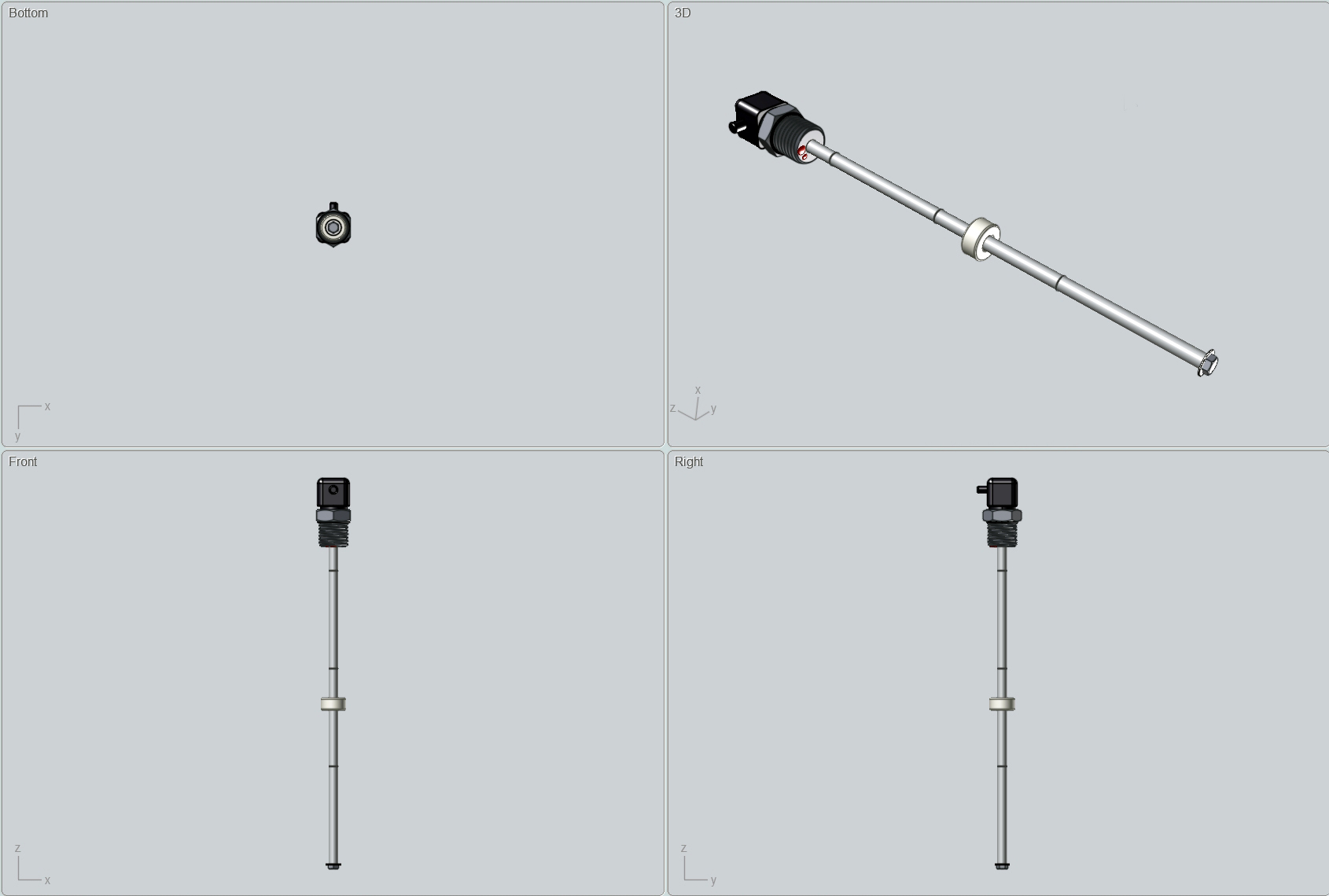

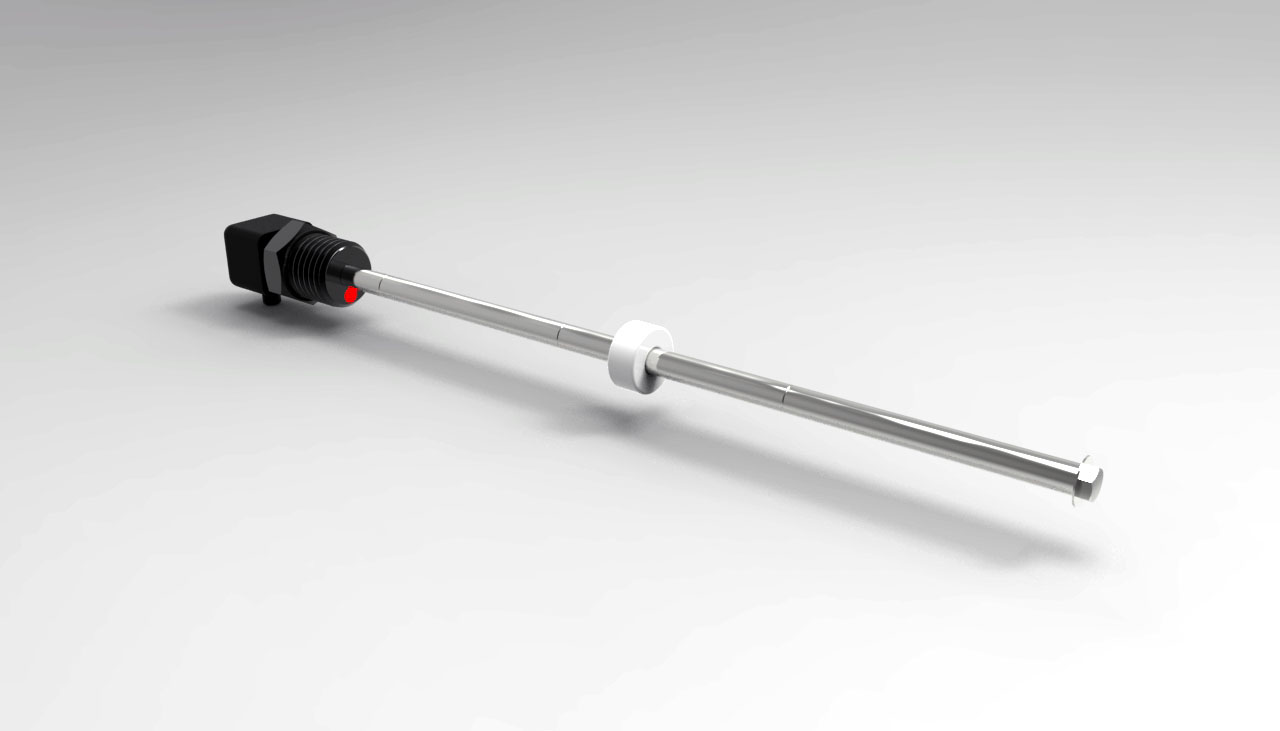

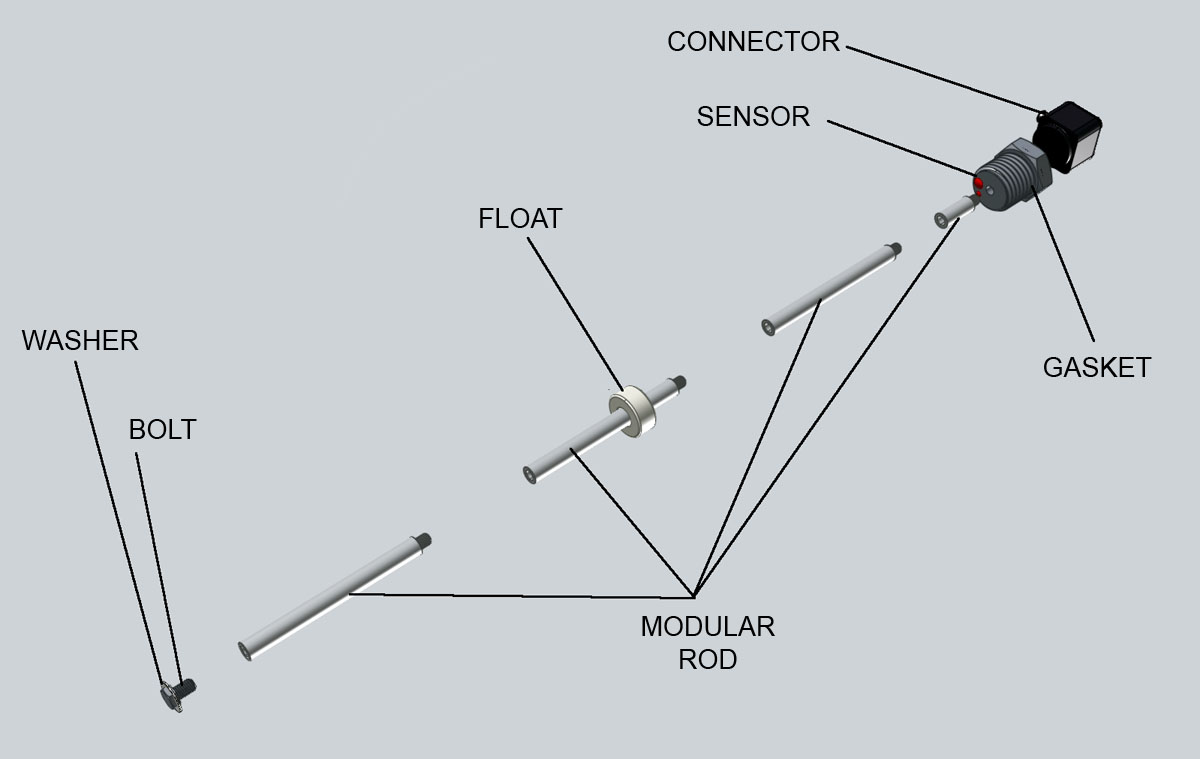

这款光束电平测量装置主要面向工业储液场景的液位连续监测需求，在燃油储箱、工业流体储罐、工艺液体储槽等场景中承担核心液位检测职能，能够适配不透明、半透明、透明各类流体介质的液位监测工作，解决传统浮球式液位计精度不足、响应滞后的应用痛点。从实际应用场景来看，该装置可直接集成在工程机械燃油箱、工业液压站储油腔、化工流体储罐内部，为设备运行提供实时液位数据支撑，避免因液位过低导致的设备空转、供液中断等生产故障，也可辅助完成储液容量的动态核算，适配工业生产、工程机械、流体储运多个领域的液位检测需求。在功能特性设计上，装置融合了连续式电平测量的精度优势与响应速度优势，具备测量距离远、检测精度高、响应速度快的特点，针对不同检测介质可适配对应的传感探头材质，面对带有冷凝光学干扰的高温工况，还可选配带加热透镜的传感元件，规避低温结露、介质附着带来的检测误差，保障复杂工况下的检测稳定性。装置采用模块化接杆设计思路，核心检测单元位于杆体顶端，通过螺纹拼接的接杆结构拓展检测量程，基础杆体可覆盖短量程液位检测需求，拼接拓展后可将检测行程从25mm延伸至900mm甚至更长区间，能够适配不同深度的储液容器安装需求，无需针对不同容器深度单独开模制作整体杆体，大幅降低了不同场景的适配成本。同时杆体与顶端检测单元采用螺纹连接结构，后期维护时可单独更换故障接杆或检测探头，无需整体拆解装置从储箱内取出，大幅降低运维难度。从安装边界与外形尺寸来看，装置整体为细长杆式结构，顶端检测单元直径略大于杆体，满量程配置下杆体总长度为900mm，短量程基础款杆体长度可按需裁剪或选配，安装时通过顶端的螺纹结构直接固定在储液容器顶部的预留安装孔上，油箱内外采用全密封设计结构，可有效避免储液渗漏、外部水汽灰尘侵入装置内部，工作温度覆盖-40℃至170℃区间，能够适配严寒户外作业、高温工业车间等极端工况环境。装置的检测端沿杆体轴向排布，可实时捕捉浮子随液位升降的位置变化，将液位高度转化为标准电平信号输出，实现从空箱到满箱全量程的精准液位感应，检测过程无接触磨损，长期运行稳定性优异。
