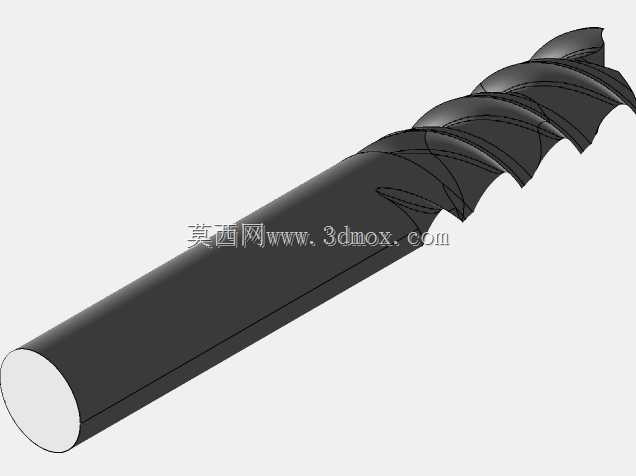

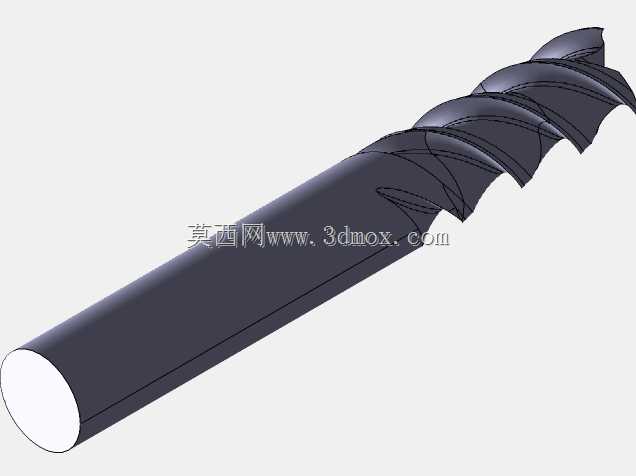

三刃铝用螺旋槽立铣刀结构设计

这款三刃螺旋槽立铣刀主要面向铝合金材料的数控铣削加工场景，在航空航天铝结构件加工、3C电子铝合金外壳铣削、汽车铝合金零部件精加工、通用机械铝制零件开槽与轮廓铣削工序中都有广泛应用，是铝件铣削加工中常用的高效切削刀具。在实际加工过程中，这款刀具能够完成铝件的平面铣削、侧刃开槽、轮廓仿形铣、台阶面加工等多种工序，针对铝合金塑性大、切削时易粘刀、排屑不畅易刮伤已加工表面的加工痛点做了针对性的结构优化。刀具采用三刃对称排布的结构设计，相比传统两刃立铣刀，相同进给参数下每齿切削负载更低，加工过程中的刀具振动更小，能够获得更优的加工表面质量，同时三刃结构在同等主轴转速下进给效率可提升近五成，适配高速铣削铝合金的加工参数要求。刀槽采用55度大螺旋角设计，这种大螺旋角结构能够让切屑沿着螺旋槽更顺畅地排出，避免铝屑在槽内堆积粘黏，大幅降低积屑瘤产生的概率，同时大螺旋角让切削刃切入工件时的接触更平缓，减少切削冲击，延长刀具使用寿命，也能有效避免铝件加工过程中常见的毛刺、崩边问题。刀具切削直径设定为10mm，切削刃有效工作长度为22mm，这个尺寸边界能够覆盖绝大多数铝件常规槽深、台阶高度的加工需求，既不会因为刃长过短限制加工范围，也不会因为刃长过长导致刀具刚性不足出现让刀、振纹问题。刀具整体的刃部轮廓做了平滑过渡设计，端刃过中心的结构让刀具可以直接垂直下刀进刀，不需要提前预钻工艺孔，能够简化加工工序，减少换刀次数，提升数控加工的整体效率。在实际装夹使用时，该刀具适配标准弹簧夹头刀柄，夹持部分采用标准圆柱柄结构，装夹定位精度高，动平衡表现优异，能够适配高转速加工中心的使用要求，在高速铣削铝件时能够保持稳定的切削状态，获得光洁度优异的加工表面，同时降低切削过程中的切削阻力，减少机床主轴负载。
