桌面级三轴数控铣床结构设计方案

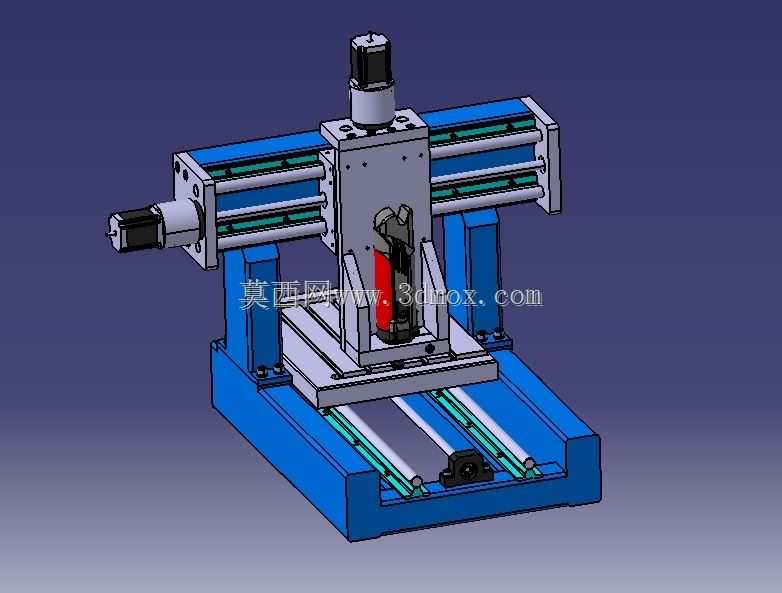

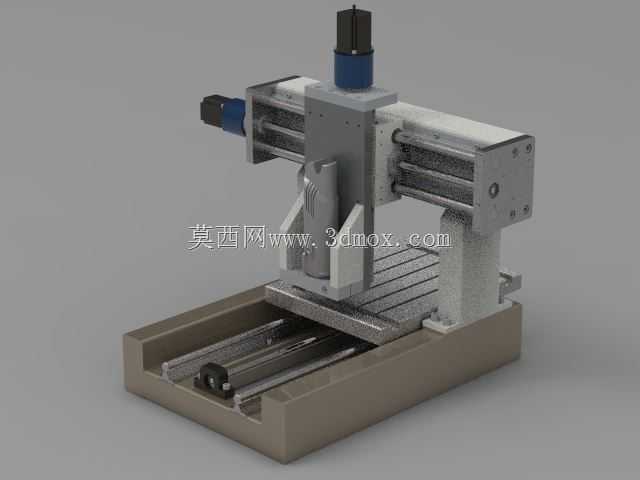

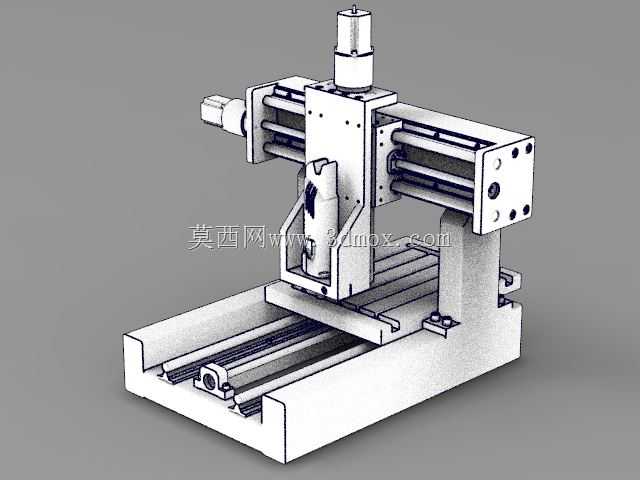

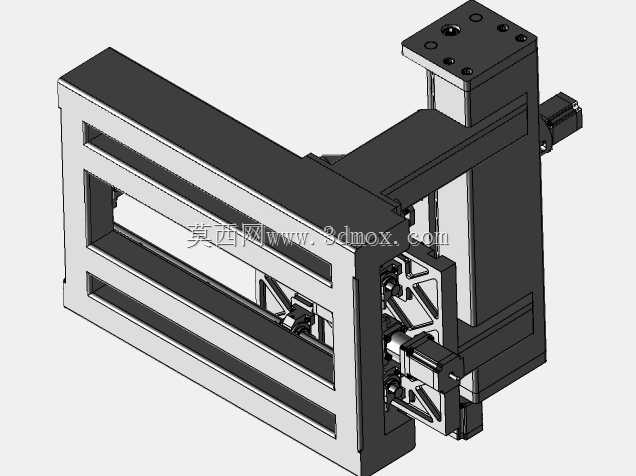

这款三轴数控铣床主要面向小型加工工坊、职业院校实训教学、个人创客加工场景设计，可覆盖软金属、工程塑料、硬质木材等多种材质的平面铣削、轮廓雕刻、钻孔攻丝、复杂曲面成型加工需求，能够替代传统手工铣削作业完成小批量定制零件的高精度加工，适配小型零件打样、非标工装夹具制作、教学演示实操等多元使用场景，填补了大型工业铣床无法适配的小空间、小批量、低成本加工需求空白。设备整体采用龙门式动梁结构布局，床身作为整机承载基础采用高刚性框架设计，底部预留标准地脚安装孔位，可直接固定在常规工作台面或配套铸铁机架上，安装边界适配多数小型加工车间的工位尺寸，无需额外改造作业场地即可完成部署。X轴传动组件布置在床身两侧，采用双直线导轨搭配滚珠丝杠的传动组合，可承载最大50kg的工件负载完成纵向进给，Y轴传动组件集成在龙门横梁上，带动主轴滑台完成横向进给，Z轴滑座搭载主轴单元完成垂直方向的进给运动，三个运动轴均采用独立伺服驱动单元，可实现0.02mm的重复定位精度，满足常规精密零件的加工公差要求。设计阶段充分考虑了小型加工场景的使用痛点，整体结构采用模块化拆分思路，床身、龙门支架、主轴滑台、传动组件均可独立拆卸维护，日常保养时无需拆解整机即可完成丝杠润滑、导轨防尘条更换、主轴夹头校准等操作；主轴单元采用高速风冷主轴，转速区间覆盖0-12000rpm，可适配不同直径的铣刀、钻头、雕刻刀，针对不同加工材质可灵活调整切削参数；三轴的传动导轨均配备可拆卸式防尘折布，可阻挡加工产生的切屑、粉尘进入传动间隙，延长核心传动部件的使用寿命。设备的走线全部采用拖链内置布置，避免运动过程中线缆拉扯磨损，电气控制接口统一布置在床身侧后方，可快速对接配套的数控控制系统，无需复杂的现场布线即可完成整机调试。整机外形紧凑，占地面积仅相当于普通办公书桌大小，可在狭小的作业空间内完成全行程加工动作，加工行程覆盖小型零件的常规加工尺寸范围，既可以用于教学场景中演示数控铣床的运动原理、传动结构、加工流程，也可以用于小型生产场景中完成小批量零件的加工作业，兼顾教学实用性与生产加工能力。
