无人机自适应着陆抓取机械爪结构设计

这款机械爪是专为低空作业无人机设计的无源自适应抓取执行部件，主要适配中小型多旋翼无人机的底部挂载场景，可应用于野外物资应急投送、低空零散物料回收、复杂地形样本采集、狭小空间目标拾取等作业场景，无需额外搭载复杂的电控驱动系统，仅依靠无人机着陆过程的自身重力与机构弹性配合即可完成抓取动作，大幅降低无人机挂载端的重量负载与电控复杂度，提升低空作业的可靠性与续航表现。

从实际用途来看，该机械爪解决了传统无人机抓取机构需要额外配置舵机、电推杆等驱动部件，带来的挂载重量大、控制链路复杂、故障点多的痛点，作业过程中无需地面人员额外发送抓取控制指令，当无人机飞抵目标物体上方并垂直下降着陆时，机械爪接触目标或支撑面后即可自动完成开合与夹持动作，配合无人机的飞行动作即可完成物体拾取，尤其适合在通讯信号不稳定、地面人员无法精细操控的野外作业环境使用，可适配外形不规则、表面存在一定凹凸结构的中小型物体抓取作业。

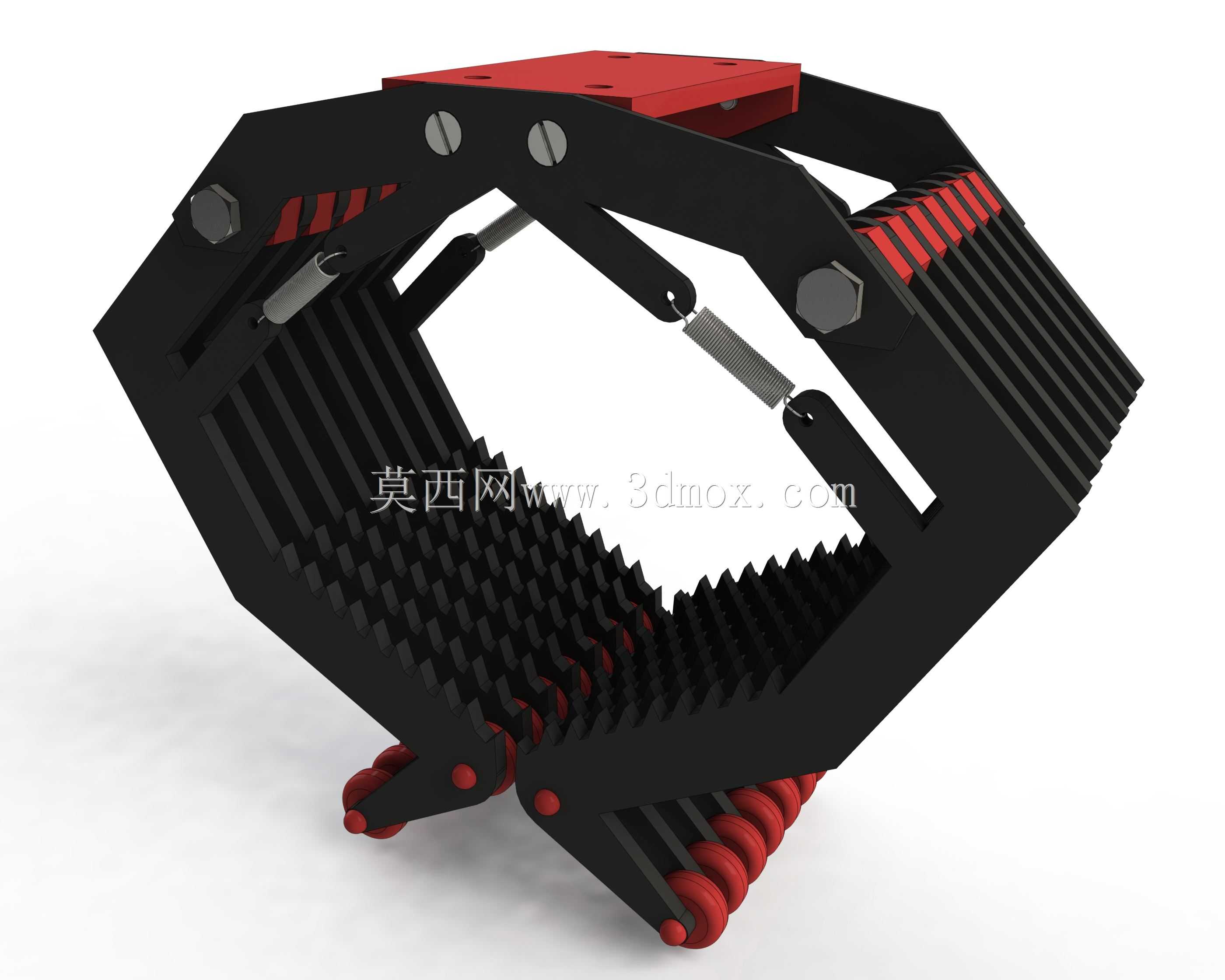

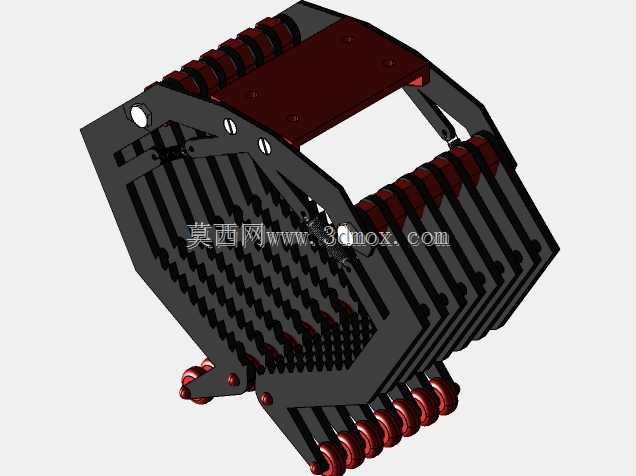

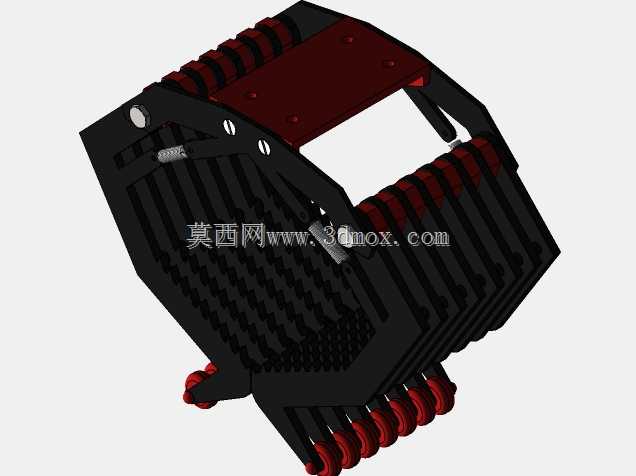

在功能特性上，该机械爪采用多瓣式对称环抱夹持结构，爪体内侧布置有密集的尖刺状防滑齿，接触物体后可嵌入物体表面的微小缝隙，提升夹持摩擦力，避免飞行过程中物体脱落；机构内置多组复位弹簧，常态下机械爪处于微张状态，当爪体接触物体或地面受到向上的支撑反力时，多组连杆结构同步带动爪瓣向外张开，随着无人机继续下降，爪瓣张开幅度持续增大，当爪体完全包覆目标物体后，弹簧的张紧力会带动爪瓣向内收拢，尖刺结构牢牢抵住物体表面，此时无人机垂直起飞即可带起被抓取物体；当无人机飞抵投放点着陆时，支撑面的反力会再次带动爪瓣张开，自动释放被夹持物体，全程无需额外驱动与控制介入。

从设计思路来看，该机构采用纯机械无源设计逻辑，所有运动副均采用铰接连接，运动过程无卡滞死角，顶部设置有标准化的平板安装座，安装座上预留了对称布置的螺栓安装孔，可直接适配市面上绝大多数中小型多旋翼无人机的底部挂载孔位，无需额外设计转接结构；爪瓣外侧做了圆弧过渡处理，避免飞行过程中剐蹭无人机机身或桨叶，同时在着陆接触时不会勾挂地面的杂草、线缆等杂物；弹簧的预紧力经过匹配调校，既可以保证夹持时提供足够的抱紧力，又不会在着陆时因为刚度过大导致无人机弹跳侧翻。

在外形尺寸与安装边界上，该机械爪收拢状态下整体轮廓为对称多边形结构，最大外径适配常见的10-15英寸桨叶无人机的底部挂载空间，安装座的厚度控制在较低范围，不会过多占用无人机的离地间隙，爪瓣完全张开时的最大开口尺寸可覆盖常规的野外采样样本、小型应急物资的外形尺寸，整体结构重心与安装座中心完全重合，挂载后不会影响无人机的飞行配平，作业过程中不会带来额外的飞行姿态干扰。
