250mm行程标准气动直线气缸结构设计

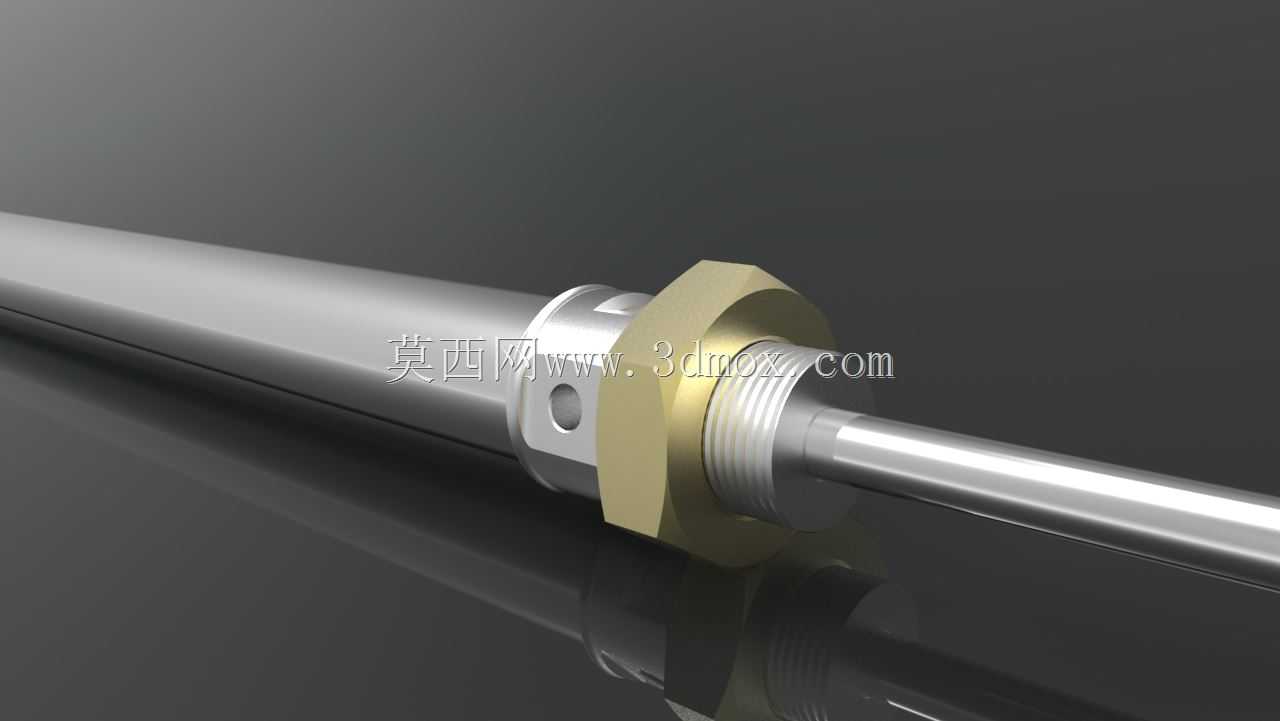

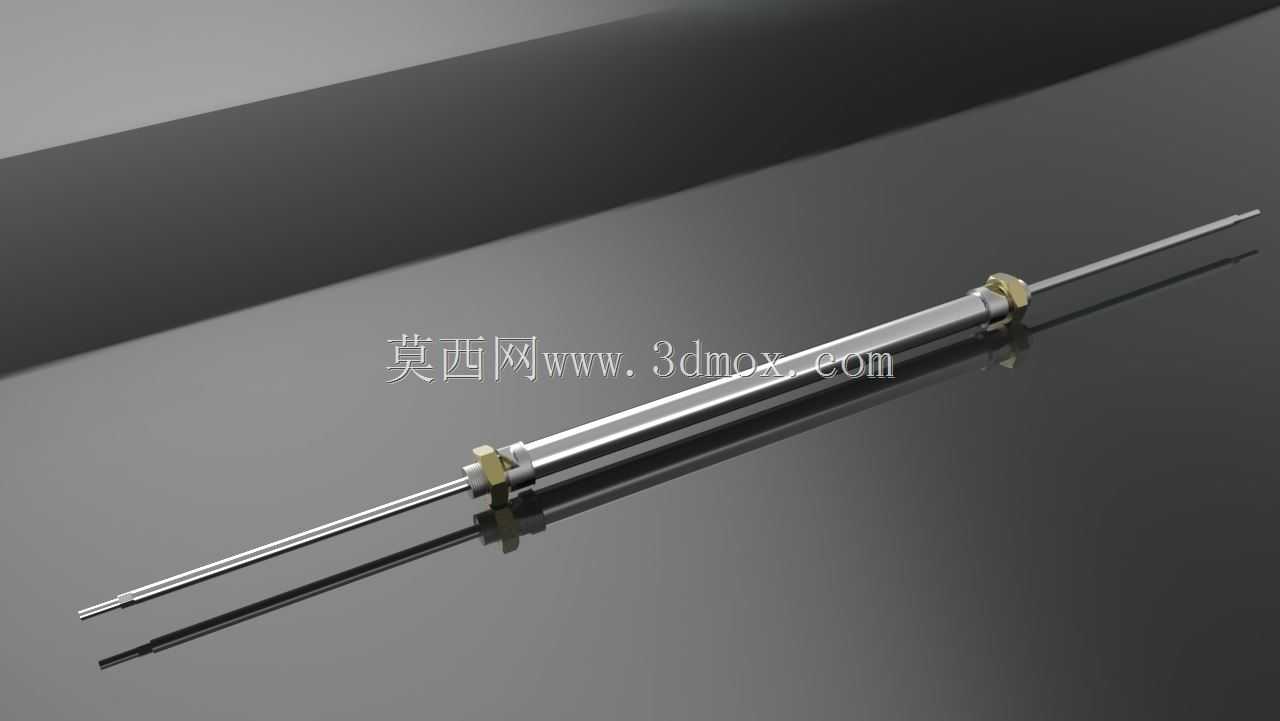

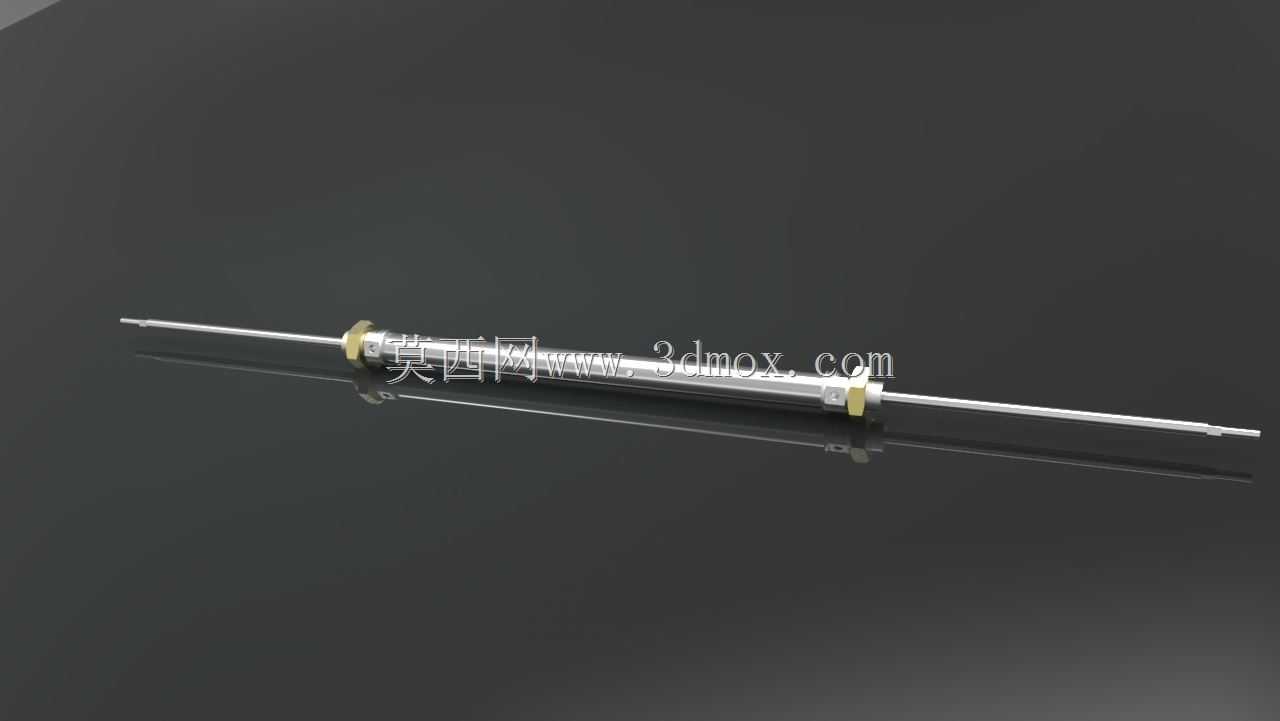

这款250mm行程的气动气缸，是面向通用自动化产线、小型工装夹具、轻工包装设备、电子元器件组装工位等场景设计的直线执行元件，作为气动系统中将压缩空气压力能转化为直线往复机械能的核心部件，它能够完成工件推送、夹具夹紧、工位顶升、闸门启闭、物料分选等高频次的直线往复动作，适配0.1-0.8MPa的常规工厂供气压力范围，可在多粉尘、轻度油污的常规工业车间环境下稳定运行，无需复杂的日常维护。在功能特性设计上，这款气缸采用了常规的单活塞杆双作用结构，两端带可调缓冲结构，能够在活塞运行到行程端点时降低刚性撞击，减少设备运行的振动与噪音，延长气缸整体使用寿命；活塞杆表面做了硬质氧化加抛光处理，表面粗糙度控制在Ra0.8以下，配合内嵌的丁腈橡胶防尘圈与导向环，既能够避免外界粉尘、切削液、碎屑进入缸筒内部磨损密封件，也能保证活塞杆往复运动的同轴度，降低运行过程中的卡滞风险；缸筒采用高精度冷拔铝合金型材，内壁做珩磨处理，保证活塞密封圈的滑动密封性，降低运行过程中的气体内泄，提升气缸的出力效率。在设计思路上，这款气缸严格遵循常用气动元件的通用安装尺寸规范，前端采用螺纹加六角锁紧螺母的安装结构，可直接适配设备安装面板的开孔，无需额外定制安装法兰，能够快速完成在设备上的固定装配；整体结构做了模块化拆分，缸筒、端盖、活塞、活塞杆、密封件均可单独拆卸更换，降低后期的维护成本；所有密封件均采用通用标准规格，用户在后期维护时无需采购专属配件，可直接替换市面上的同规格标准密封件。在外形尺寸与安装边界上，这款气缸的总行程为250mm，允许在实际使用中根据工位需求做±2mm的行程微调，缸体外径、活塞杆直径、前端安装螺纹规格均匹配同系列常规气缸的安装尺寸，可直接替换同规格的老旧损坏气缸，无需改动原有设备的安装孔位与气路布局；气缸的进出气口采用标准内螺纹接口，可直接适配工厂常用的气动快插接头，无需额外转换接头；整体结构紧凑，径向占用空间小，能够在设备内部狭窄的安装空间内完成布置，不会和周边的管线、其他机械结构产生干涉，适配各类紧凑型自动化设备的设计需求。在实际应用中，这款气缸可搭配磁性开关使用，通过在缸筒外壁固定磁性感应开关，即可检测活塞的运行位置，给设备控制系统传递到位信号，实现全自动化的动作逻辑控制，无需额外加装外置的行程检测传感器，进一步简化设备的结构设计。
