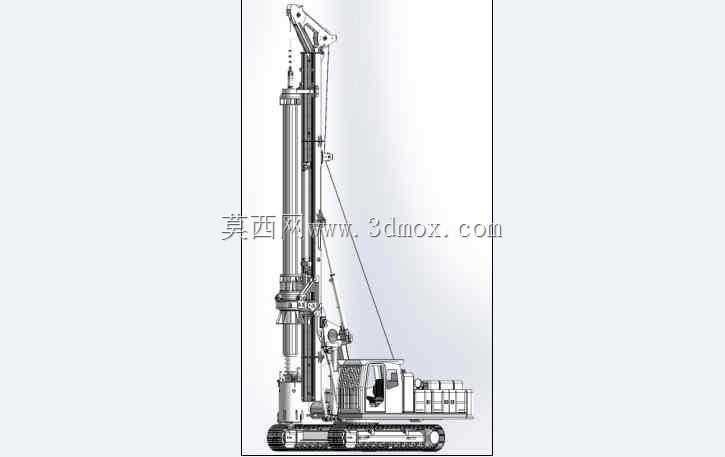

大扭矩32吨级旋挖钻机动力头结构

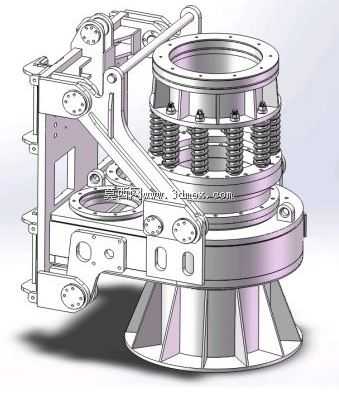

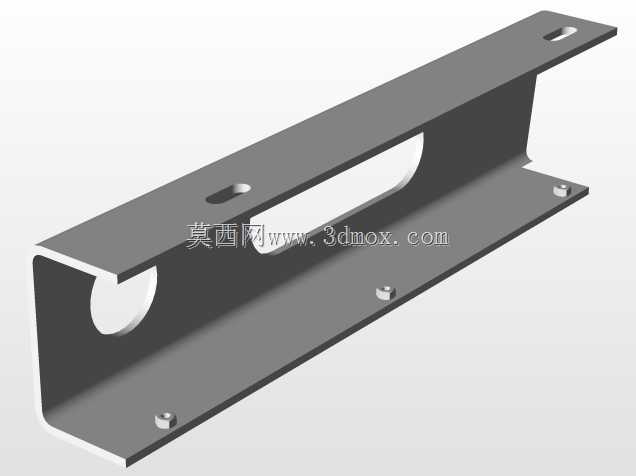

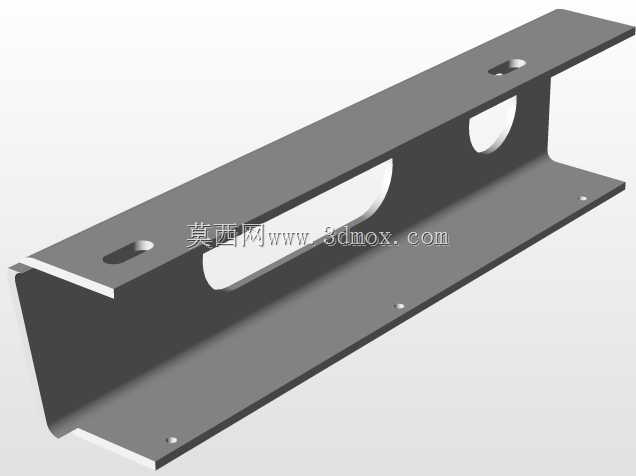

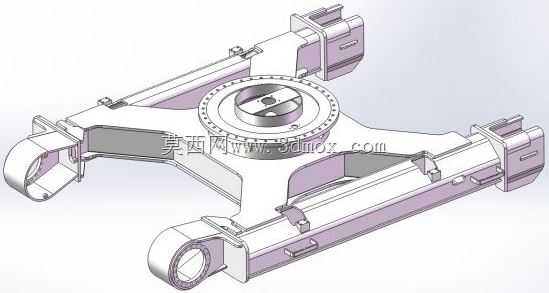

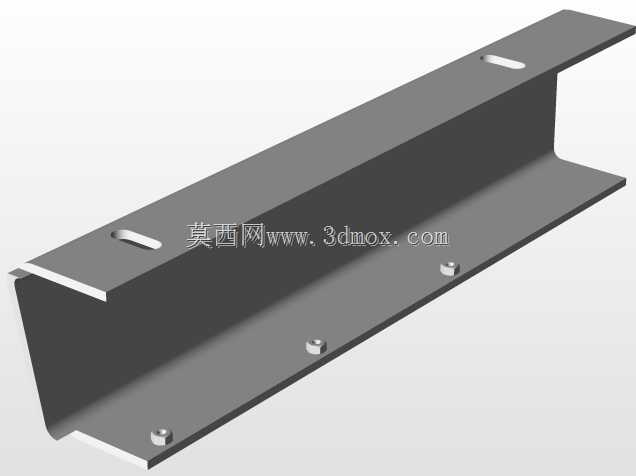

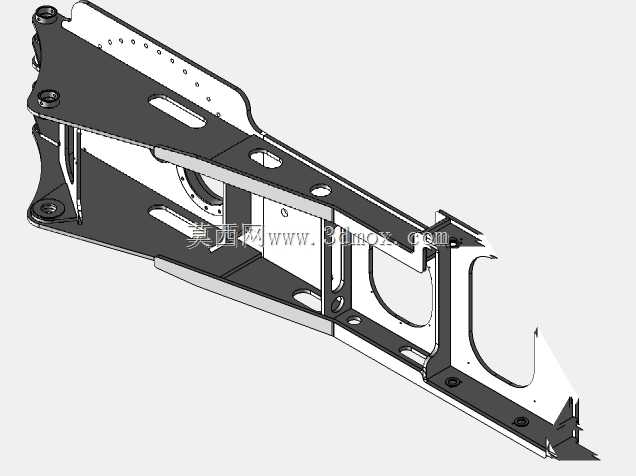

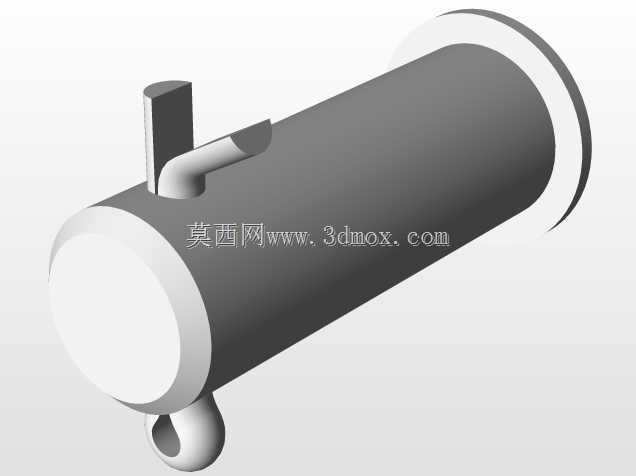

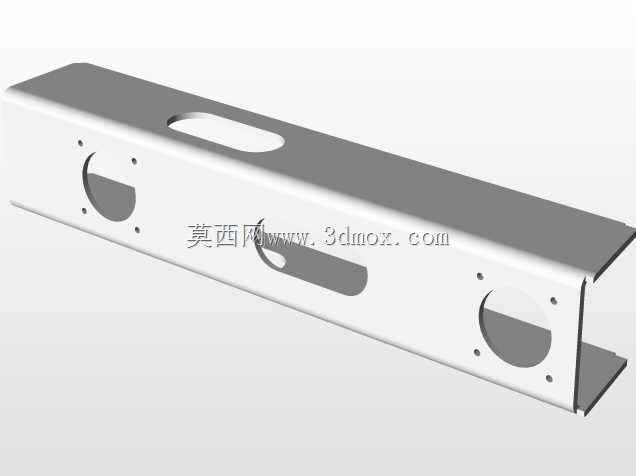

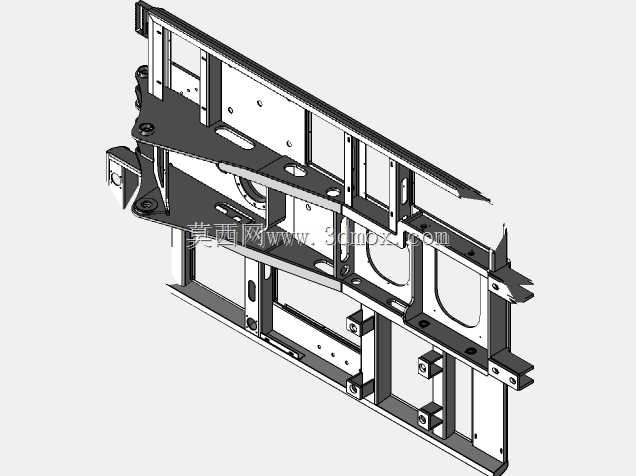

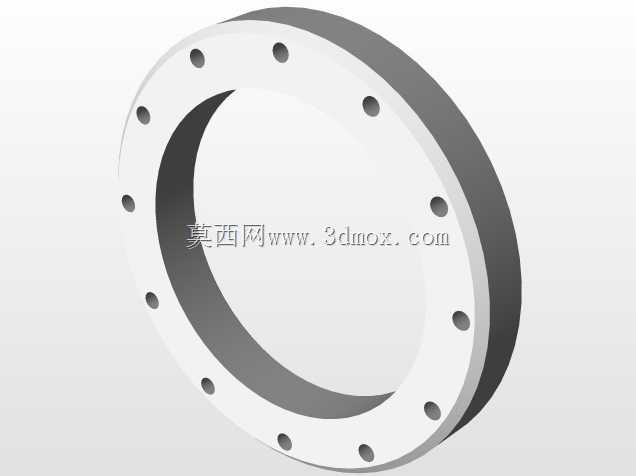

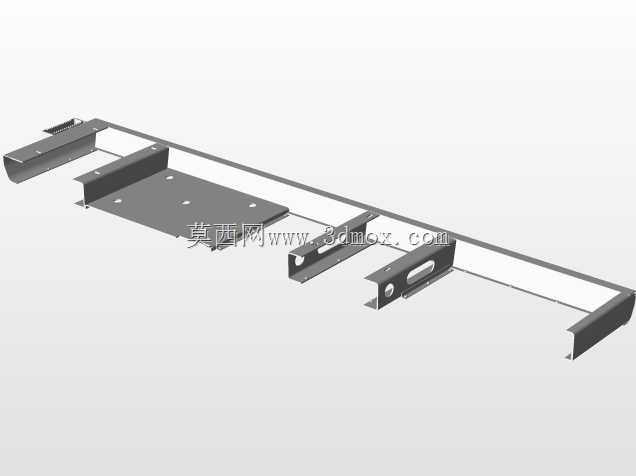

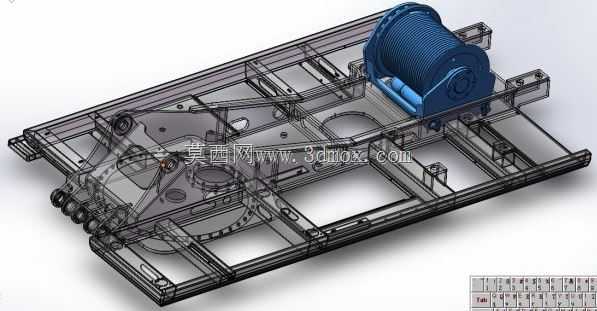

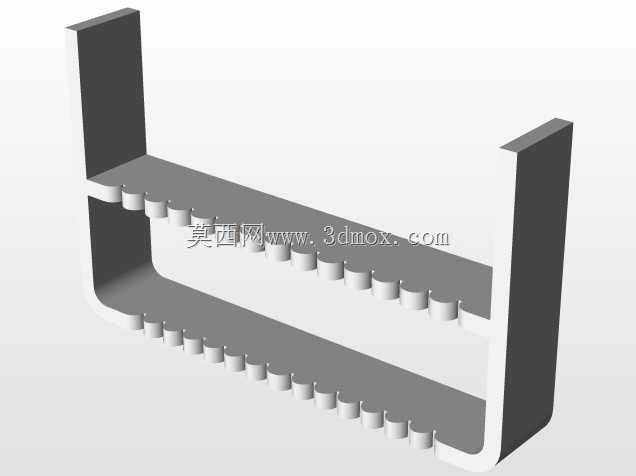

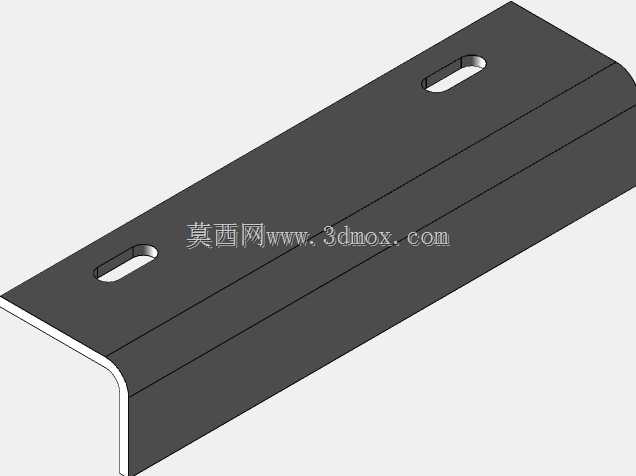

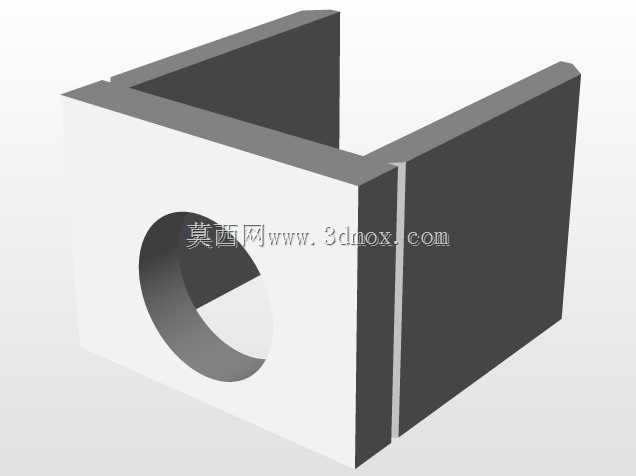

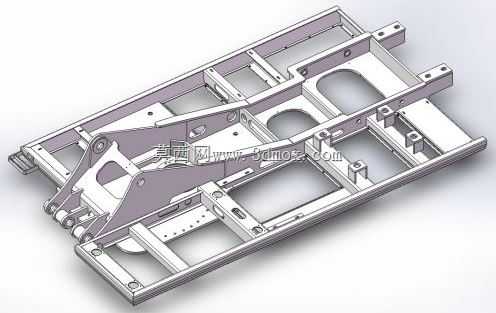

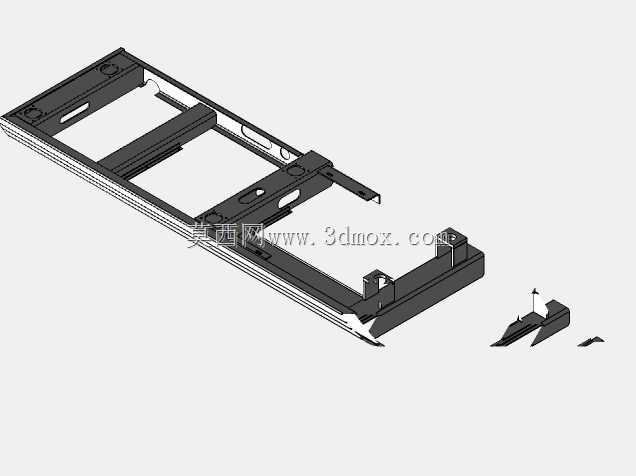

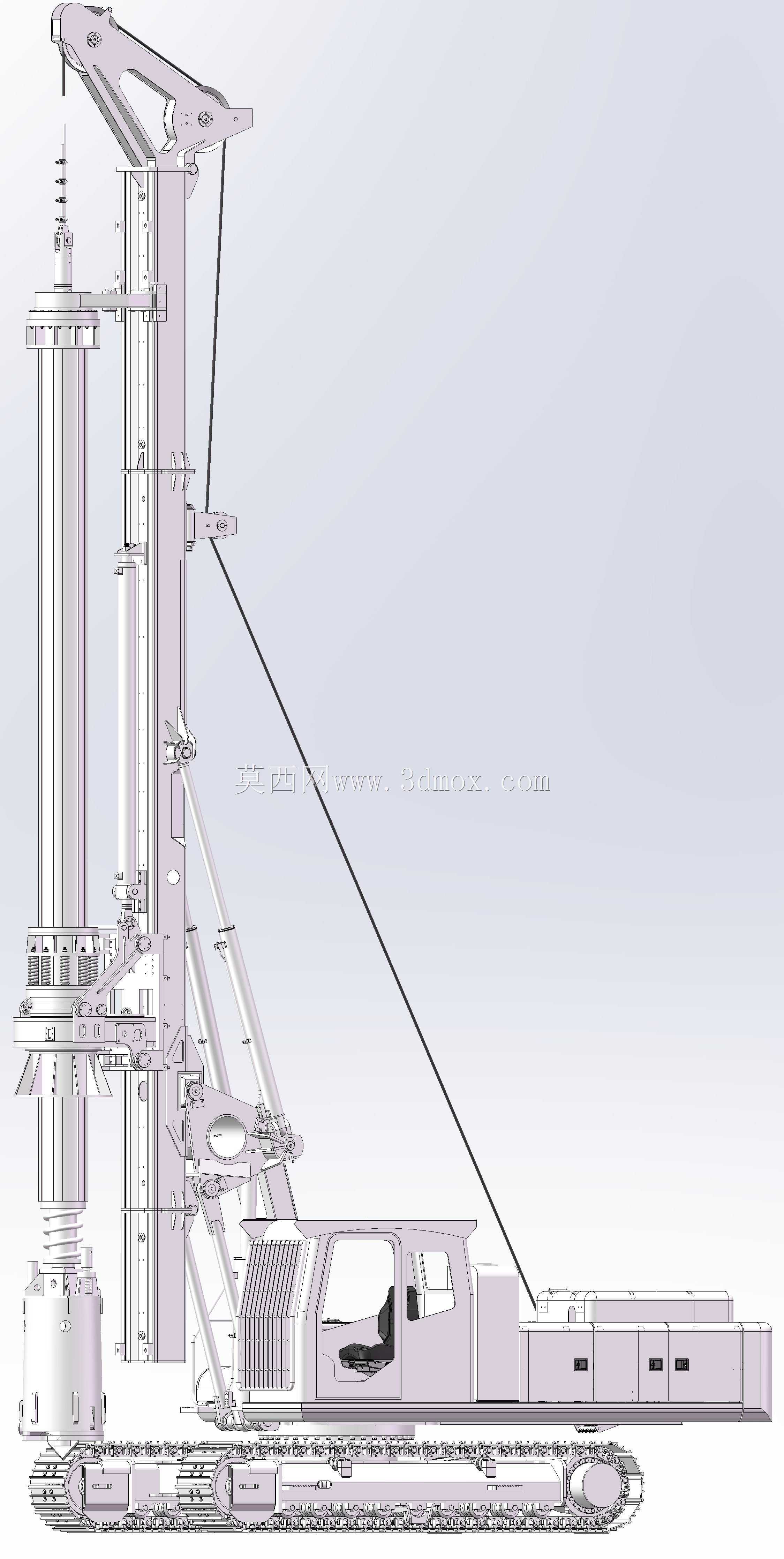

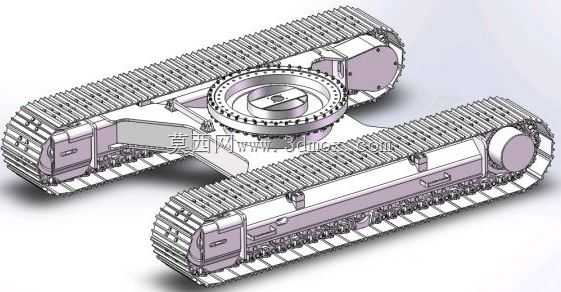

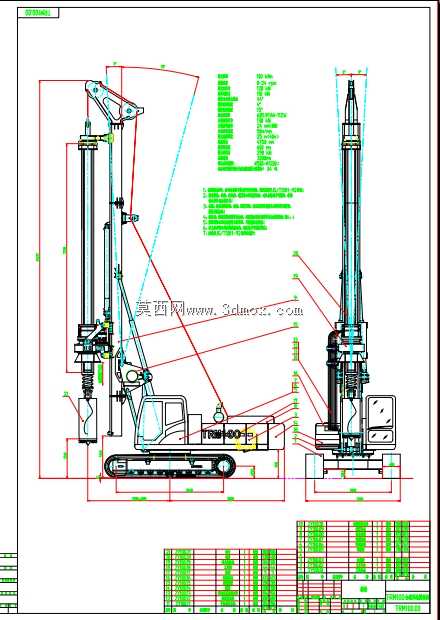

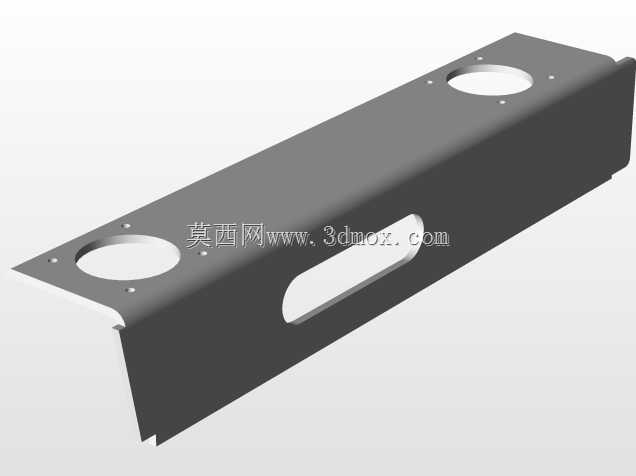

该结构为大吨位旋挖钻机的核心动力头总成，是桩基施工场景中承担钻具驱动、载荷传递的关键功能部件，主要适配城市轨道交通、高层建筑、桥梁港口等工程的大直径深桩钻孔作业，可应对黏土、砂层、弱风化岩层等多种复杂地质工况，为钻具提供稳定的回转扭矩与加压力，保障成孔精度与施工效率。从功能设计来看，该总成集成了动力输入转接、减震缓冲、钻杆连接、导向支撑四大核心模块：上部法兰接口用于对接钻机主卷扬下方的动力传动单元，可承接112千瓦功率级的动力输入，输出最大100千牛米的回转扭矩，适配8到24转每分钟的转速区间，匹配不同地质下的钻进转速需求；中部周向均匀布置的多组重型弹簧组件为减震缓冲结构，可吸收钻进过程中岩层反弹的冲击载荷，避免刚性冲击损伤传动部件与钻杆，同时在钻具提放过程中起到行程缓冲作用，降低部件间的硬接触磨损；侧部的铰接摇臂结构用于连接钻机桅杆的滑移导向架，可沿桅杆导轨实现竖直方向的滑动进给，配合加压油缸实现120千牛的加压钻进力，满足硬地层钻进的进给压力需求，同时该摇臂结构可适配钻杆的小幅偏摆，抵消钻杆转动过程中的径向跳动，保障钻进垂直度。下部的锥台形连接座为钻杆安装接口，可适配直径355毫米的钻杆连接法兰，最大支持1000毫米直径的钻孔作业，成孔深度可达40米。从安装边界来看，该动力头总成运输状态下的外形尺寸适配整机14600毫米车长、3200毫米车宽、3360毫米车高的运输限制，作业状态下可配合桅杆举升实现最高14800毫米的作业高度，侧部铰接点的位置与桅杆导轨的安装间距匹配，可直接适配同吨位级旋挖钻机的桅杆安装位，无需额外改制连接结构；总成内部的传动通道预留了主卷扬钢丝绳的穿行空间，可配合主卷扬实现60米每分钟的钻具提升速度，满足2500毫米加压油缸行程内的进给与提升动作需求。设计过程中针对大吨位施工的载荷特性，对关键受力铰接点做了加厚加强处理，连接法兰处采用多螺栓均布的锁紧结构，保障大扭矩传递过程中的连接可靠性，周向弹簧的刚度参数经过匹配调校，可在40度爬坡施工、4级侧倾的作业工况下依然保持稳定的缓冲效果，适配不同施工场地的复杂地形条件。
