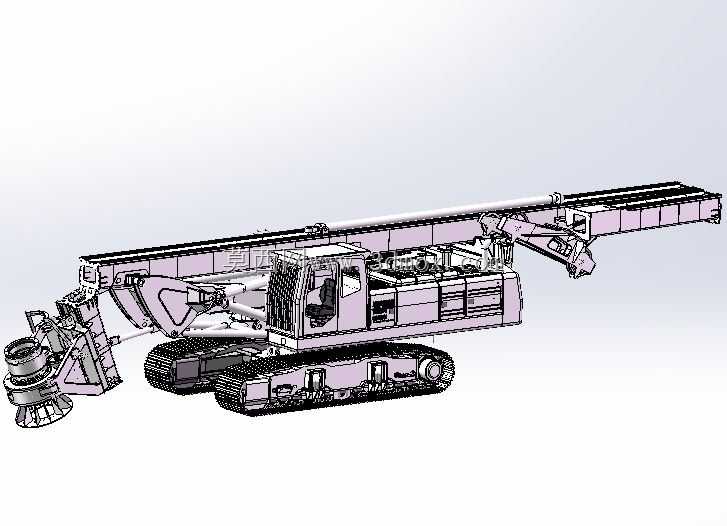

大吨位履带式旋挖钻机整机结构设计

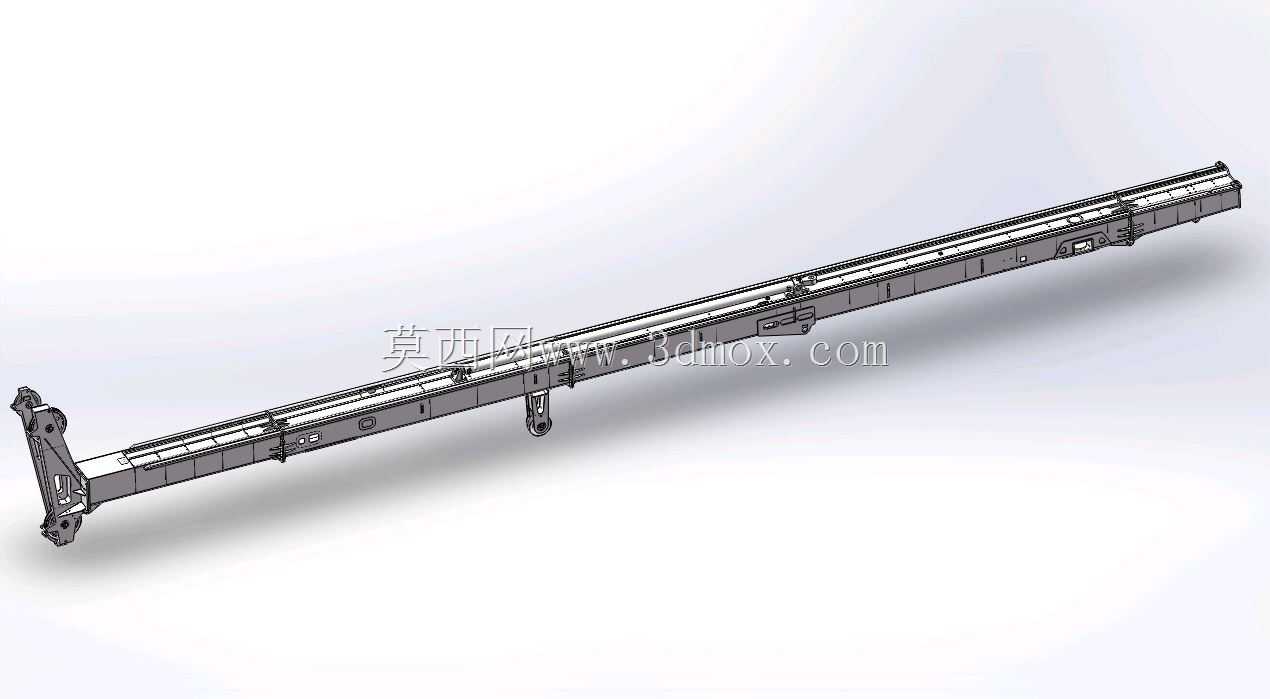

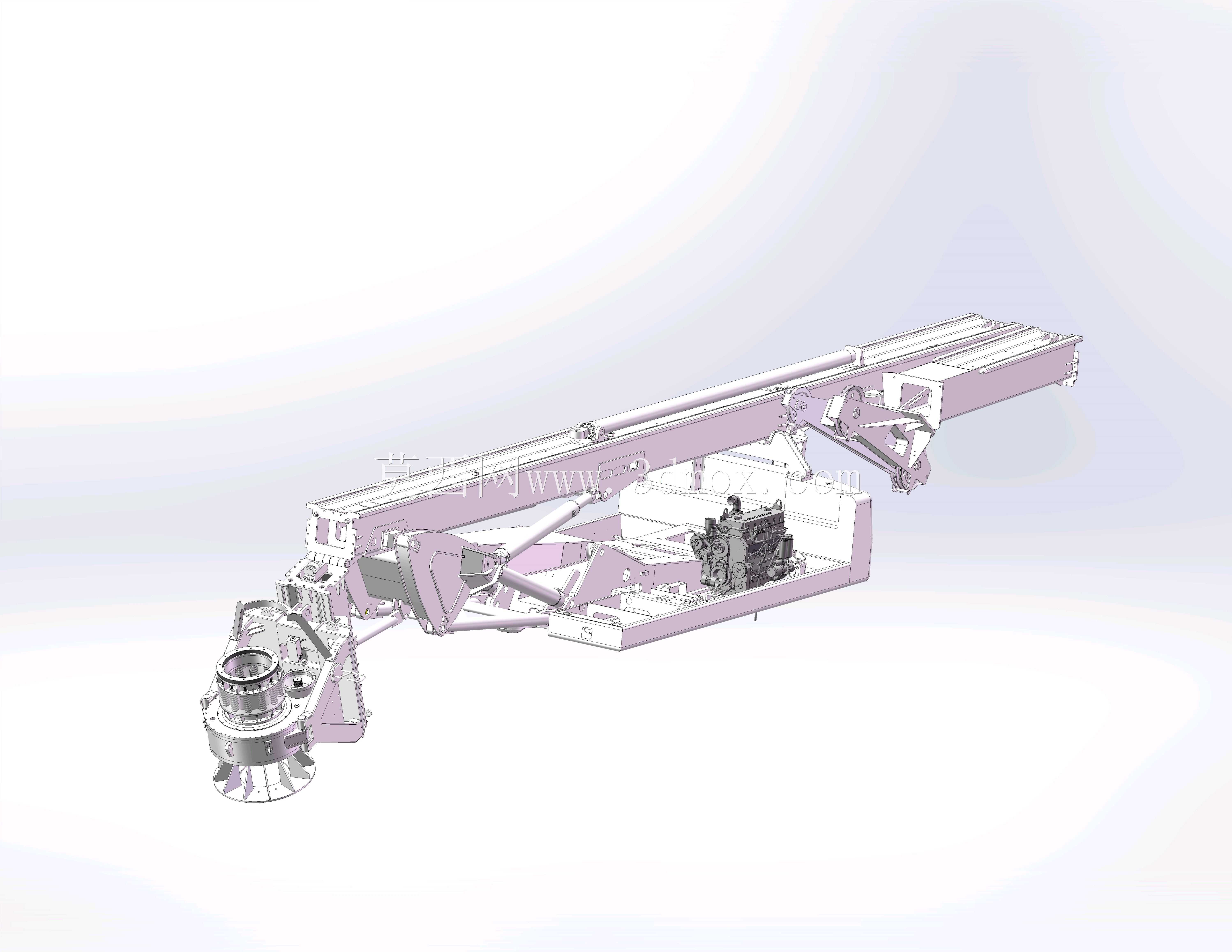

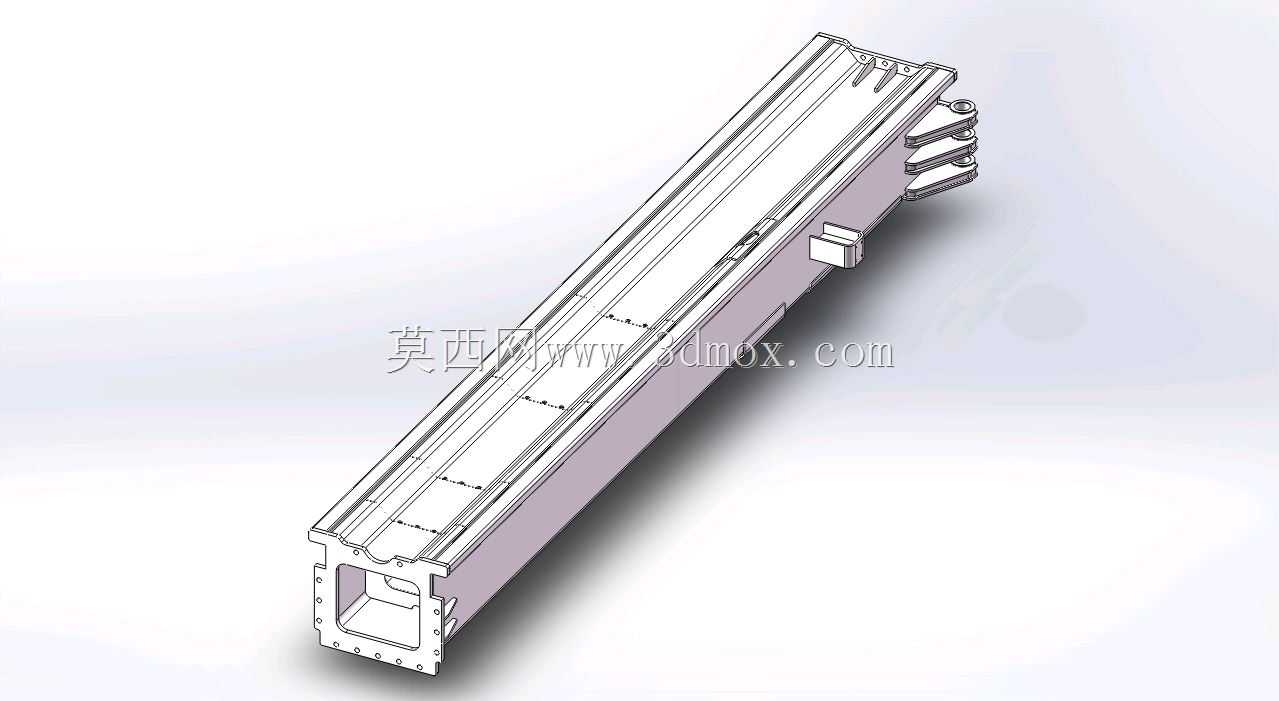

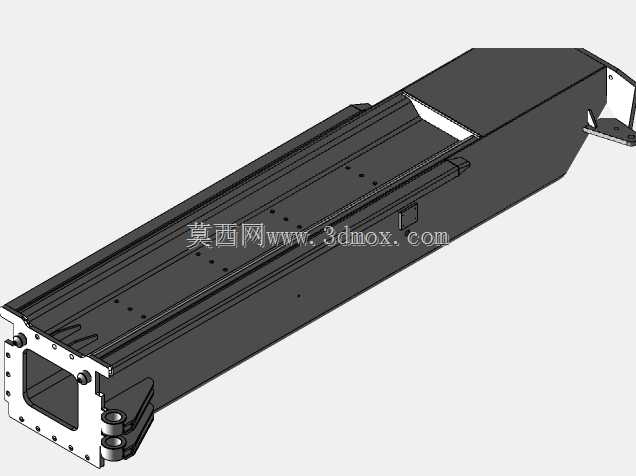

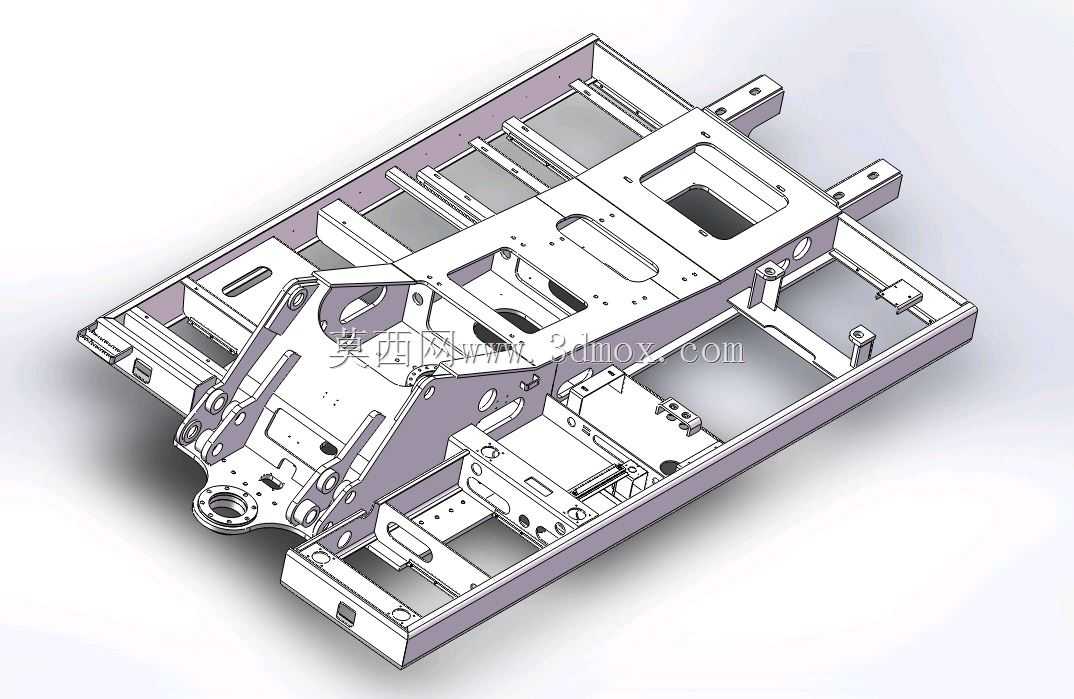

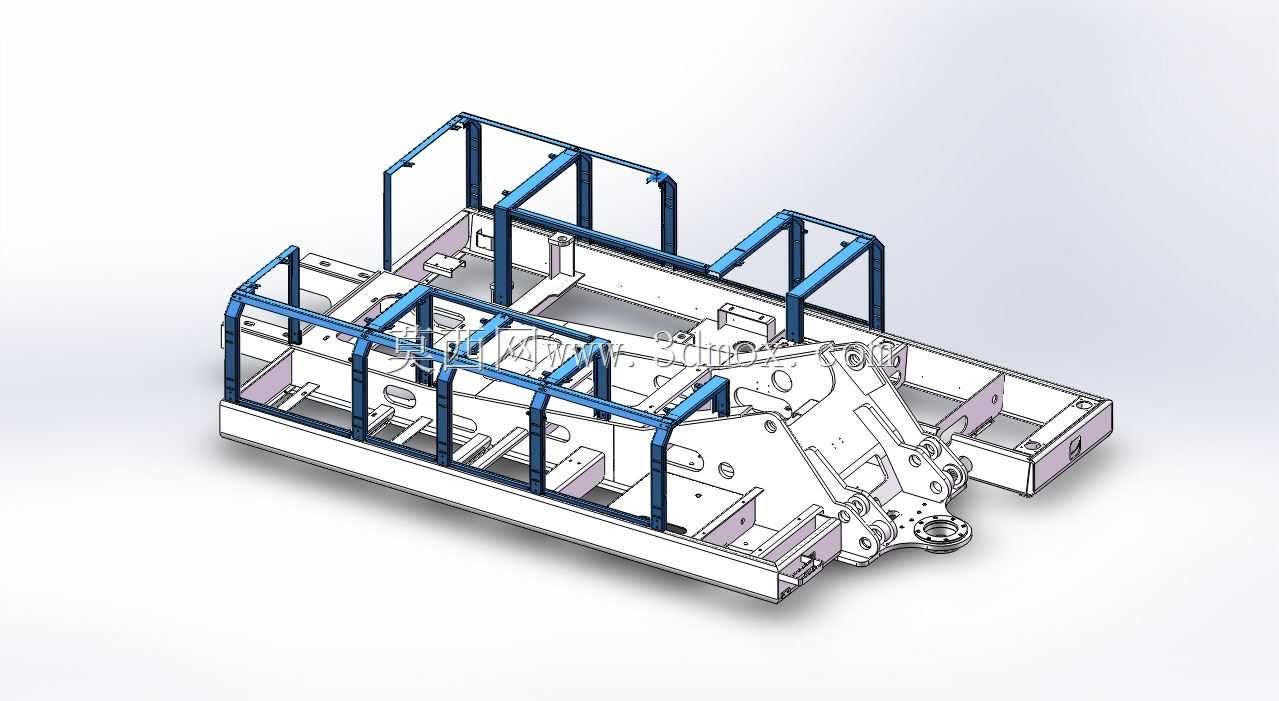

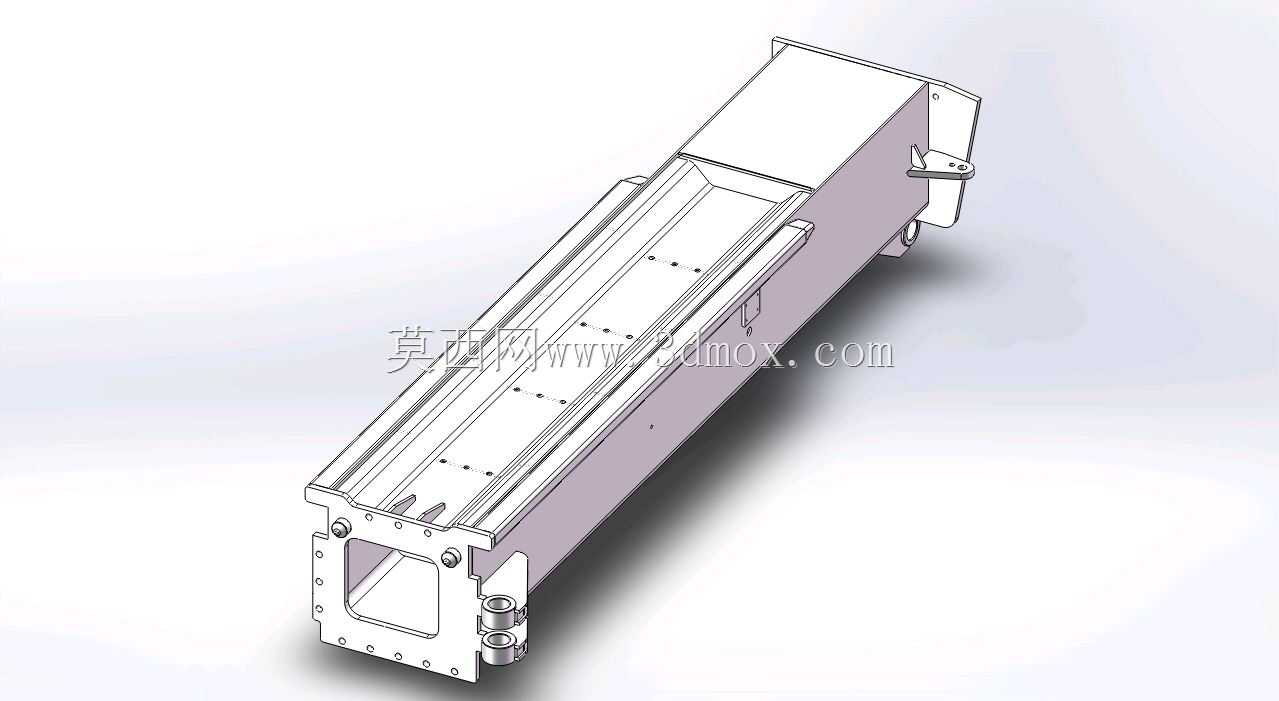

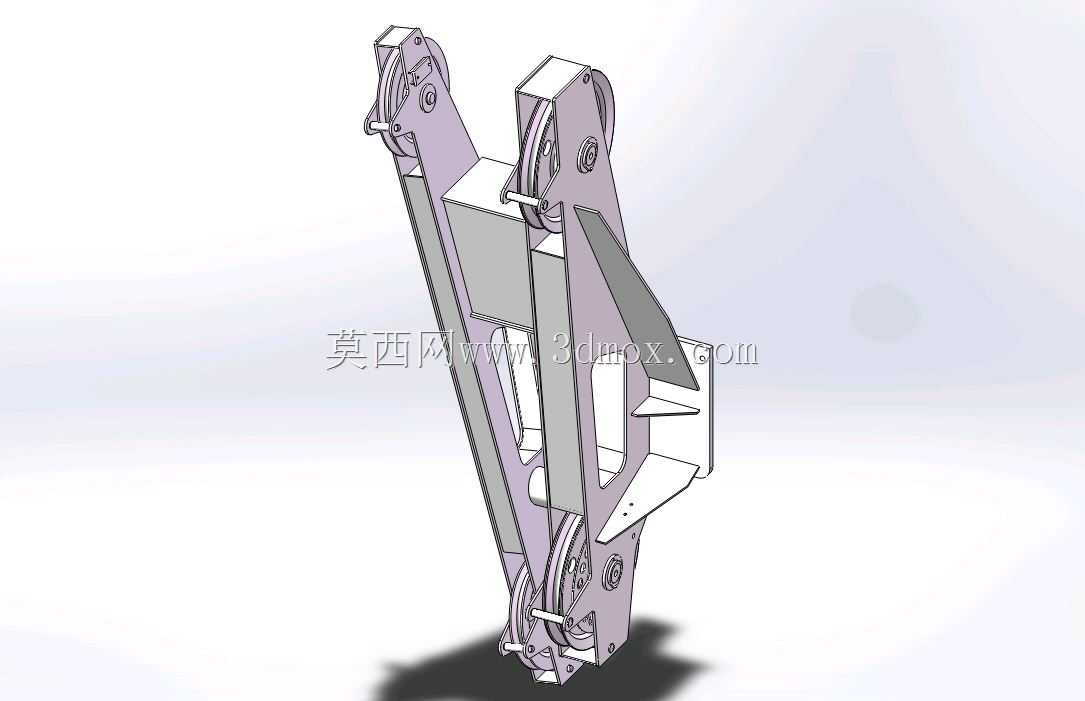

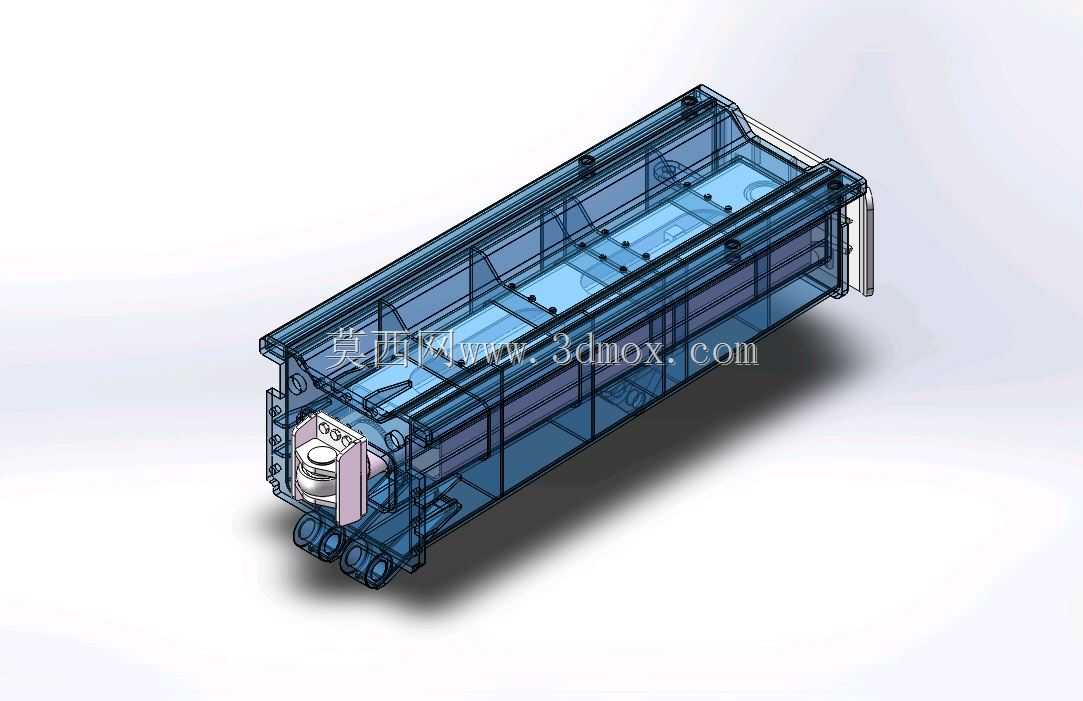

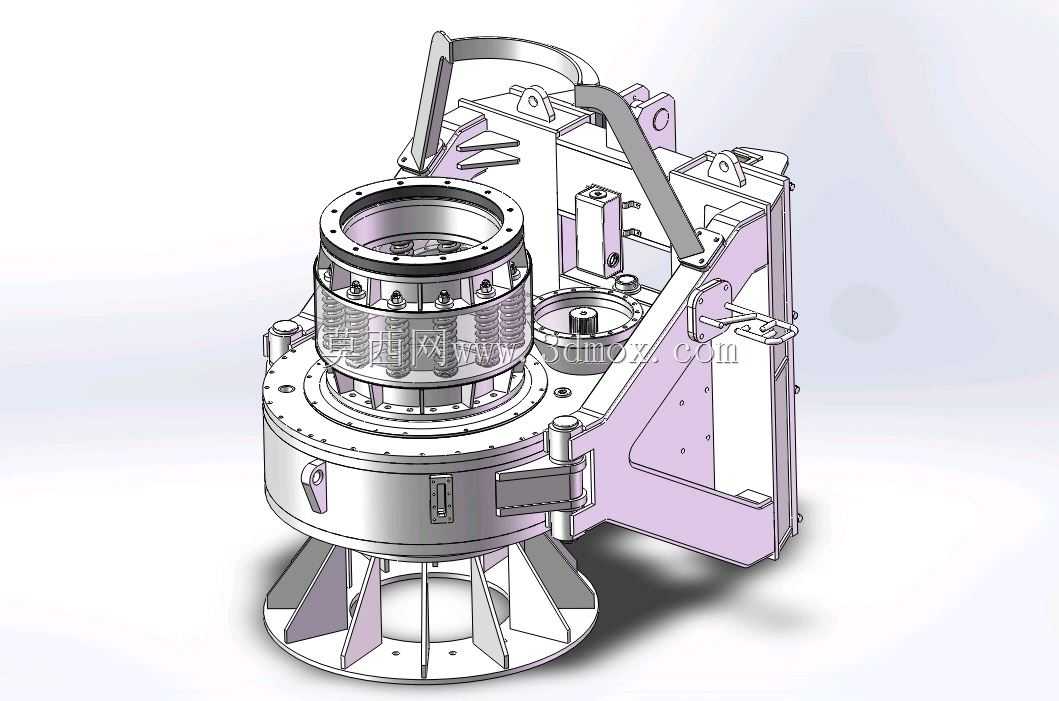

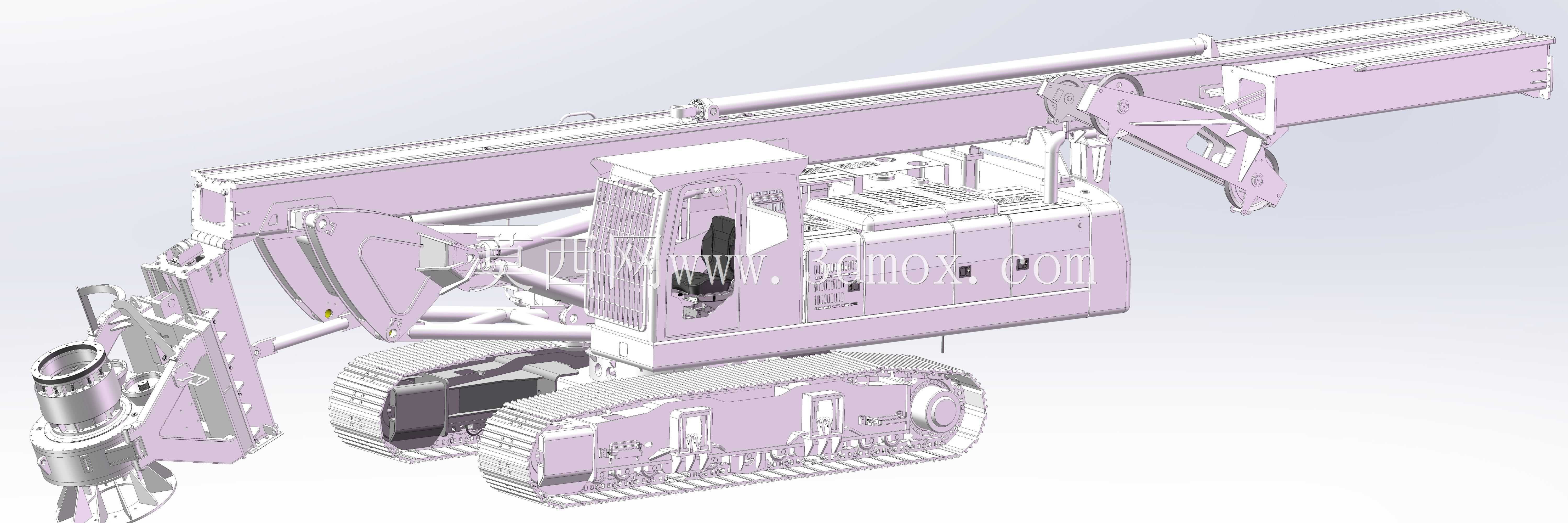

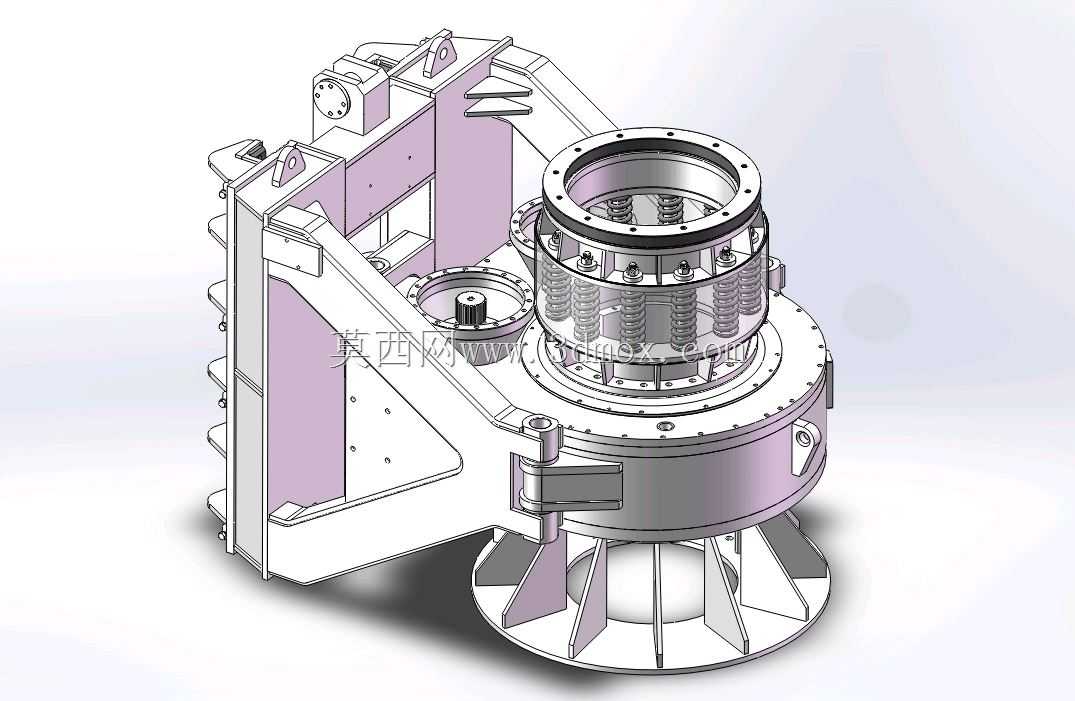

这款大吨位履带式旋挖钻机，主要面向城市轨道交通、高层建筑桩基、桥梁墩柱基础、大型港口基建等深桩施工场景，是桩工施工领域的核心作业设备，能够在黏土、砂层、卵石层、中风化岩层等多种复杂地质条件下完成成孔作业，适配干式、湿式及套管钻进等多种施工工艺，可满足大直径、超深度桩基的施工需求，相比传统冲击钻、循环钻机，其成孔效率更高、施工精度更优、对周边地层扰动更小，是当前基建工程中桩基施工的主流设备。设备采用履带式行走底盘设计，接地比压经过优化计算，能够在松软施工场地、未硬化的作业面稳定行走与驻位，无需额外铺设厚重钢板即可完成场地转场，底盘自带的伸缩调平结构可在坡度不超过限值的作业面快速调整机身水平度，保障钻孔垂直度符合施工规范要求。整机上部集成了动力头、变幅机构、钻桅、卷扬系统、操作舱、动力系统等核心模块，动力头可输出大扭矩，配合加压装置能够带动钻杆切削破碎地层，配合不同规格的钻斗、钻具可适配不同地质的钻进需求；变幅机构可调整钻桅的作业角度与作业半径，能够在有限的施工场地内灵活调整孔位，适配临近既有建筑、狭小围挡内的施工作业需求；卷扬系统包含主副卷扬，主卷扬负责钻杆钻具的提升下放，副卷扬可配合完成吊装、护筒埋设等辅助作业，减少现场配套吊装设备的投入。在设计层面，整机结构采用模块化设计思路，各功能模块之间的连接边界经过精准校核，既保障了结构强度满足大吨位钻进的载荷要求，也便于设备的拆解运输与现场组装，运输状态下可将钻桅放倒、变幅机构收折，控制整机运输尺寸满足公路运输的限界要求；作业状态下各结构的运动行程经过干涉校验，确保钻桅起落、变幅伸缩、动力头上下行走、履带转向等动作无运动干涉，各铰接点的载荷分布经过反复优化，避免应力集中导致的结构疲劳损坏。整机的作业覆盖范围经过匹配设计，可适配对应规格的机锁式钻杆与摩阻式钻杆，满足不同深度的成孔需求，钻桅上的导轨结构与动力头滑块的配合间隙经过合理设计，既保障动力头上下滑动顺畅，也能控制钻进过程中的径向晃动量，保障成孔的垂直度与孔径精度；操作舱采用人机工程学设计，视野覆盖钻桅作业区域与孔位位置，操作杆件布局符合操作人员的作业习惯，降低长时间作业的疲劳感。设备的液压管路、电气线路的排布沿着结构件的走线槽布置，避开运动部件的运动行程，同时预留足够的弯曲余量，避免设备动作过程中拉扯损坏管线，各外露部件均考虑了工地多粉尘、多泥浆的作业环境，做了对应的防护设计，降低恶劣工况下的部件损坏概率，保障设备在高强度连续施工下的稳定性。
