鞋底注塑成型模具结构设计

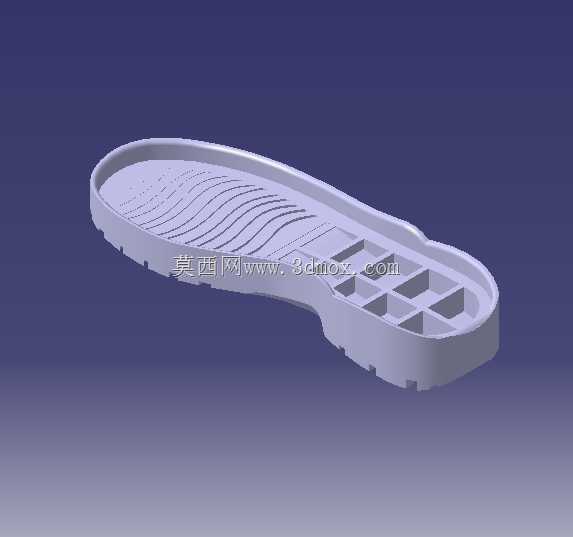

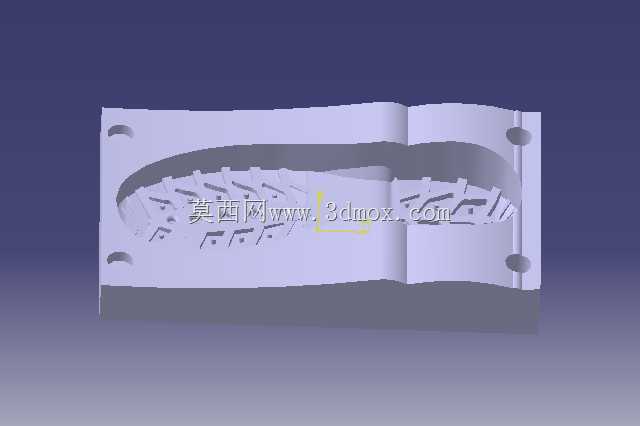

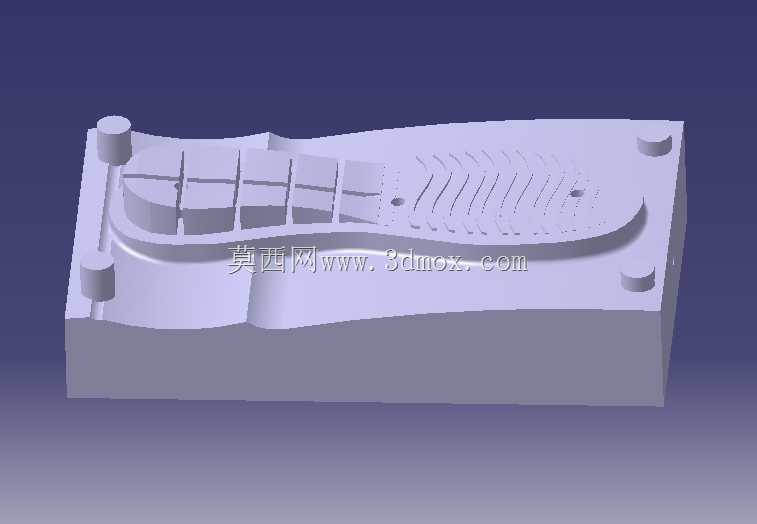

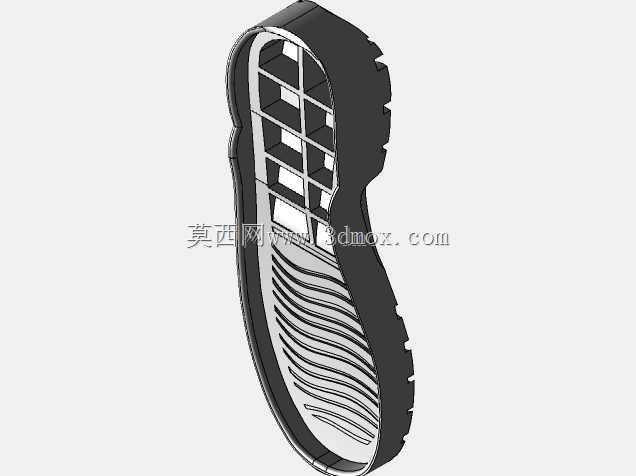

该模型为鞋底生产专用的注塑成型模具，主要应用于制鞋行业的规模化量产环节，适配立式注塑机的安装工位，可完成日常休闲鞋、运动鞋鞋底的一次性注塑成型作业，是制鞋生产链路中决定鞋底外观精度、结构强度与穿着舒适度的核心工装。从实际生产用途来看，这套模具直接承担鞋底胶料的型腔填充、保压冷却、定型脱模全工序，模腔轮廓完全匹配人体足部的工学曲线，能够精准复刻鞋底表面的防滑纹路、分区支撑结构，生产出的鞋底无需二次精加工即可直接进入鞋帮粘合工序，大幅缩短制鞋的生产周期。在功能特性设计上，模具四角设置了圆柱形定位导柱，合模时可与设备定模板的导套精准配合，将合模错位误差控制在0.02mm以内，避免飞边、缺料等成型缺陷；模腔内部按照鞋底的受力分布做了分区结构设计，前掌区域排布网格状储胶槽，既可以减轻鞋底成品的整体重量，又能预留行走弯折的形变余量，降低长期穿着后的断裂风险；后跟区域做了加深的纹路与加厚的胶位设计，提升后跟落地时的缓冲性能与耐磨度；模腔边缘设置了均匀分布的排气槽，可在注塑过程中快速排出型腔内的空气，避免成品出现气泡、焦痕等质量问题。设计思路上，整套模具采用一模一腔的结构布局，适配小批量多款式的鞋底生产需求，换模调整便捷，模仁部分采用可拆分的镶件结构，当需要更换鞋底款式或修复局部磨损时，仅需更换对应镶件即可，无需重新制作整套模架，有效降低生产工装的投入成本。模具的整体外形为规整长方体结构，安装边界完全匹配常规120吨级立式注塑机的模板安装尺寸，上下模的固定螺孔位置符合通用工装的安装标准，无需对设备做额外改造即可直接装夹使用；模具的开模行程预留了足够的取件空间，配合顶出机构可实现成型后鞋底的自动脱落，适配自动化生产线的连续作业需求，能够帮助制鞋企业稳定提升生产效率与成品合格率。
