精密蜗轮蜗杆传动副结构设计

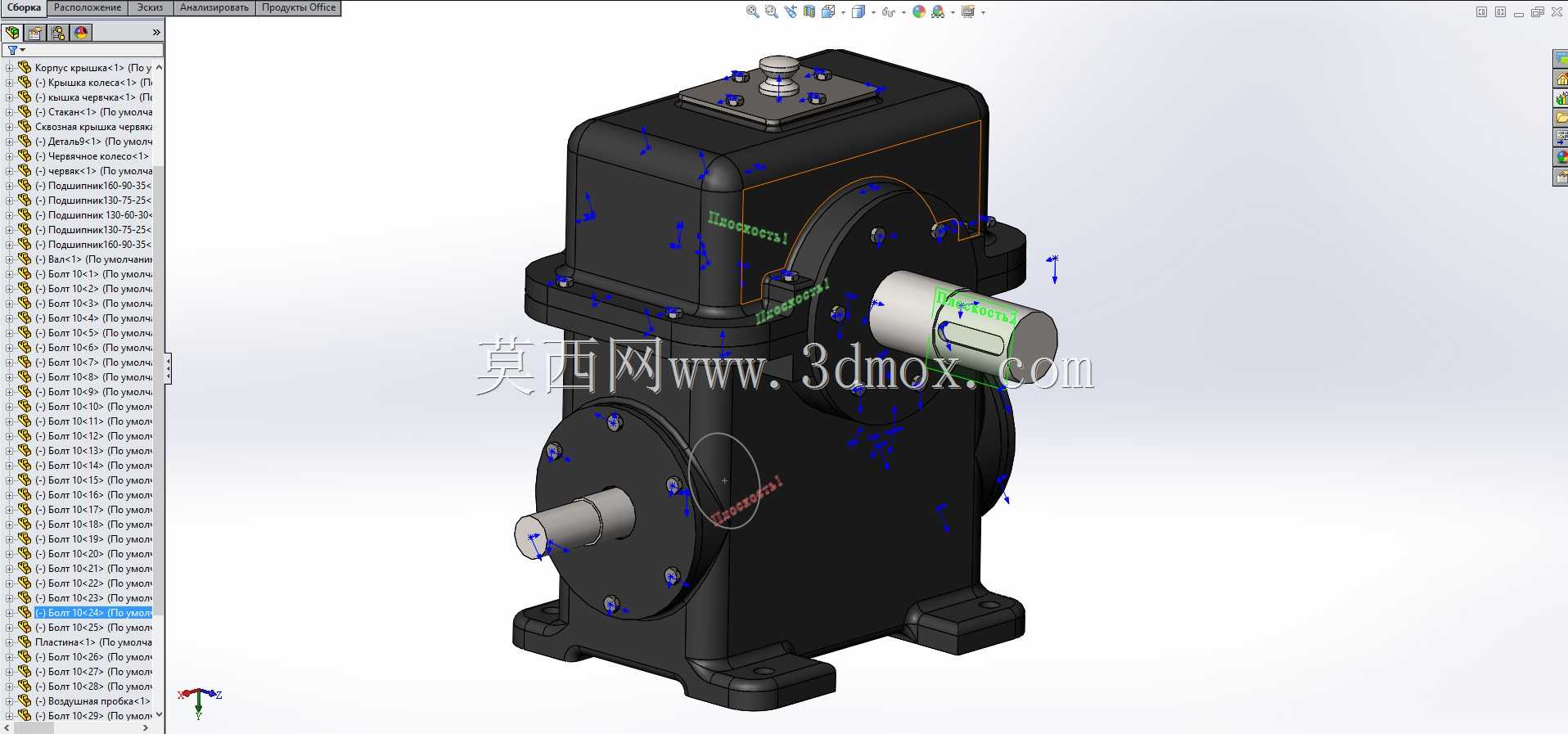

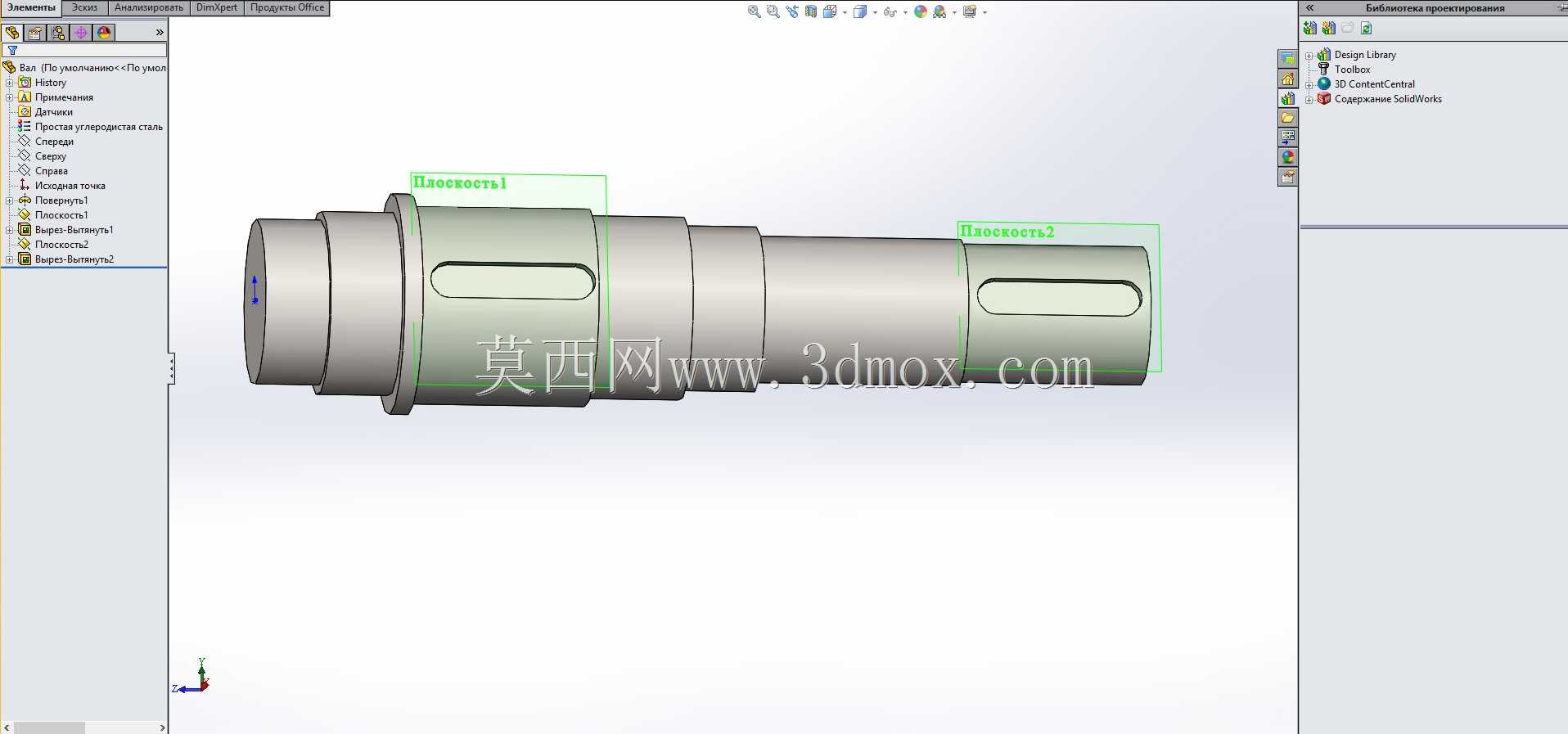

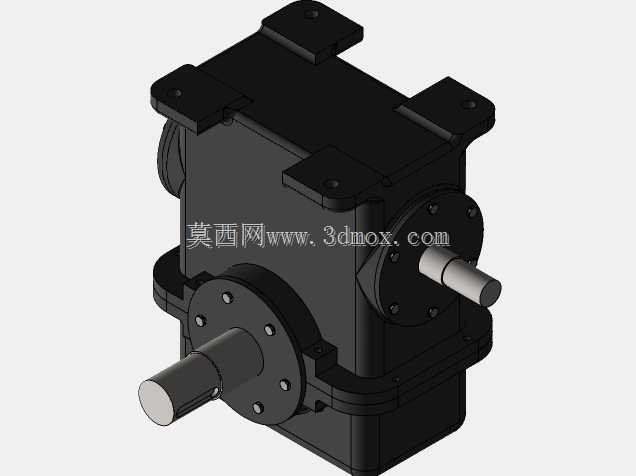

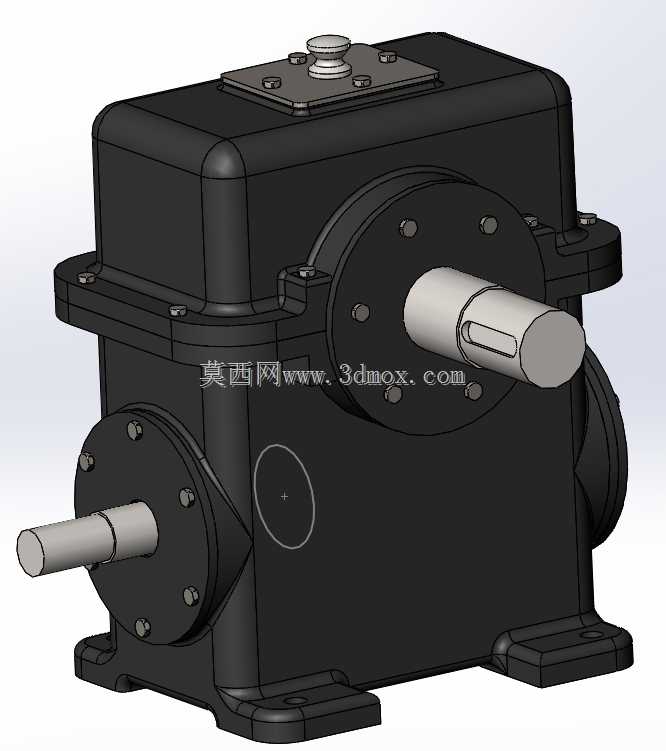

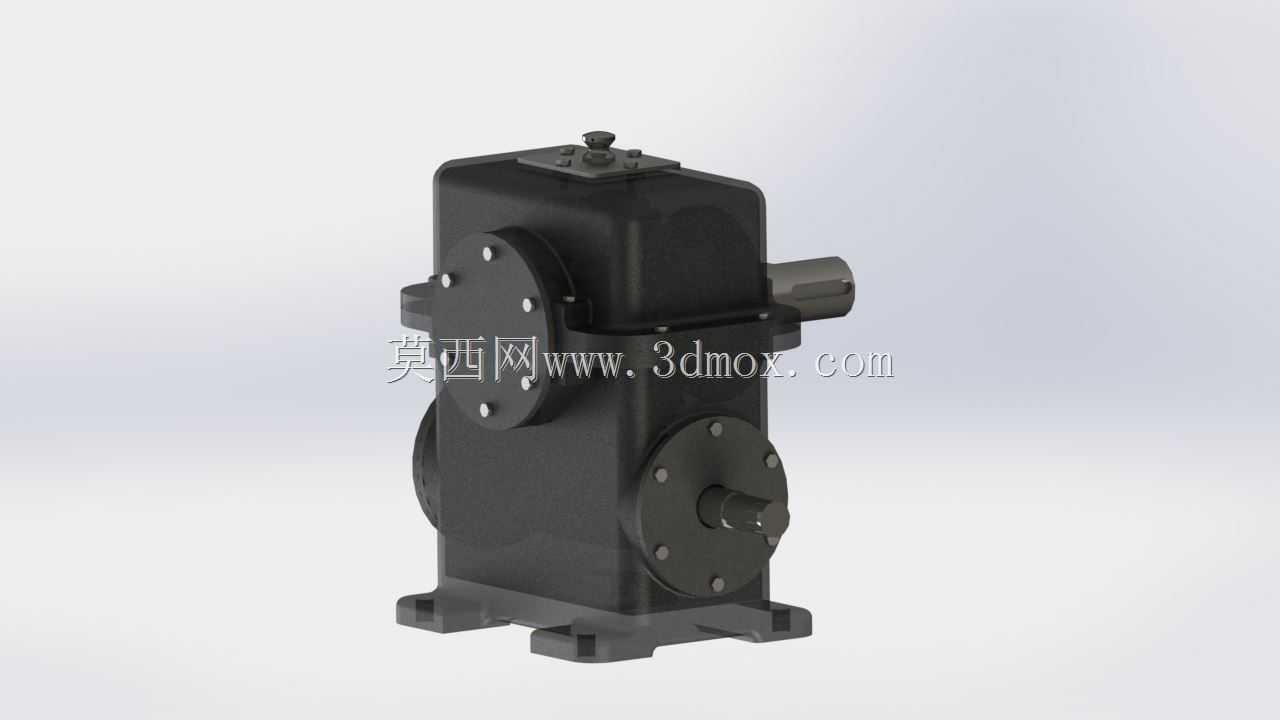

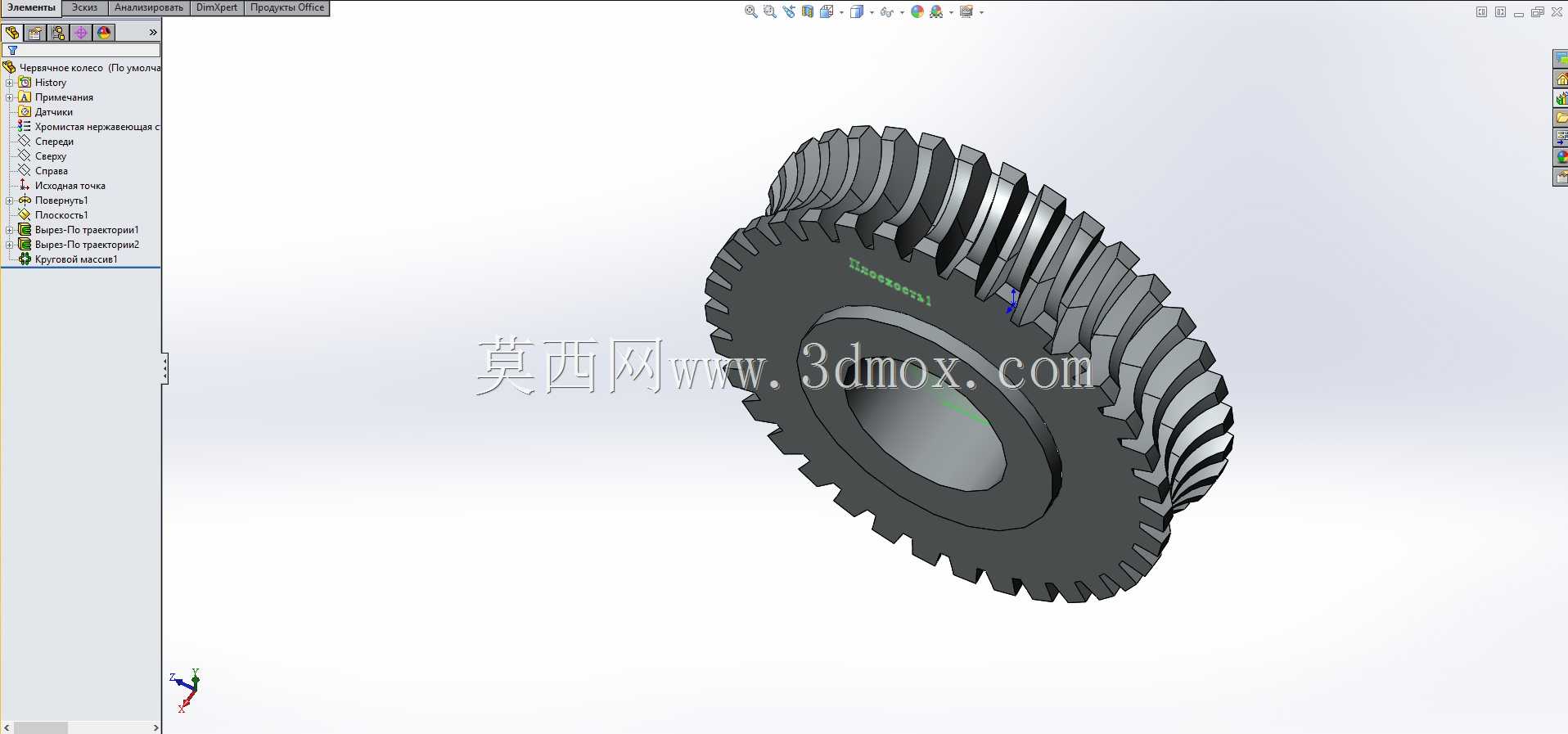

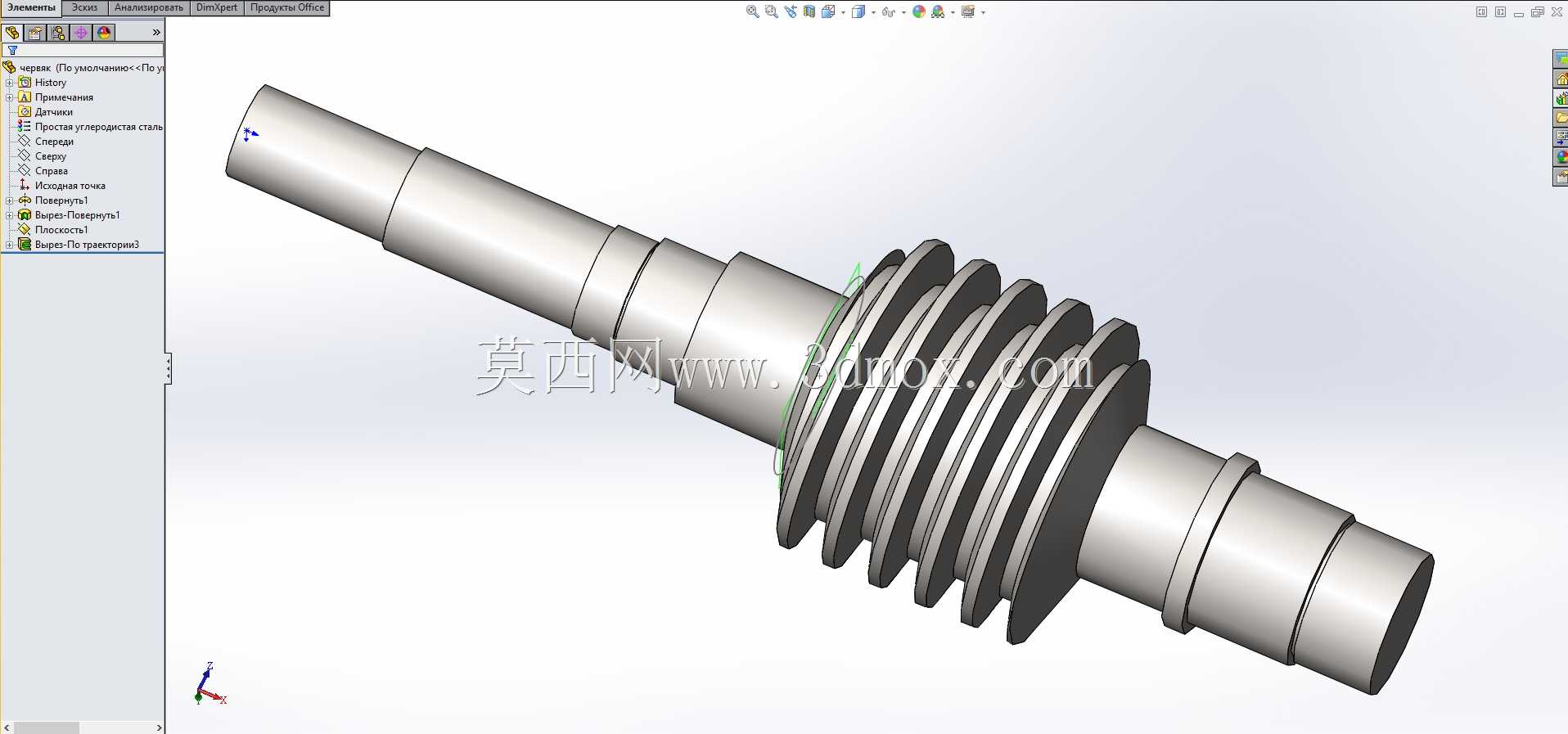

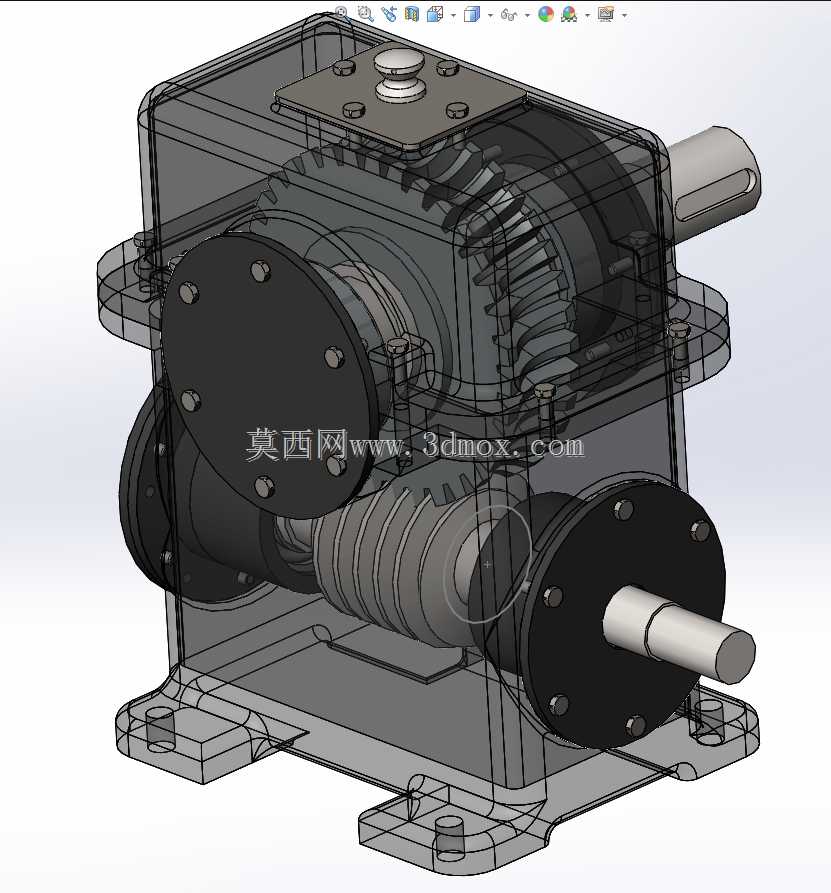

这套蜗轮蜗杆传动结构，是减速传动场景中应用极为广泛的核心部件，常见于输送设备、食品包装机械、小型自动化生产线、起重辅助机构以及需要大传动比低转速输出的工位中，承担着将高转速低扭矩的动力输入，转换为低转速高扭矩动力输出的核心作用，同时依靠蜗轮蜗杆啮合的自锁特性，可在动力中断时避免输出端反转，提升设备运行的安全性与稳定性。从功能特性来看，该传动副采用渐开线齿形啮合设计，蜗杆与蜗轮的齿面经过参数化拟合，啮合接触面积分布均匀，可有效降低传动过程中的齿面磨损，运行过程中振动小、噪音低，相比普通圆柱齿轮传动，单级即可实现较大的传动比，无需多级齿轮组串联即可满足减速需求，大幅缩减传动机构的整体占用空间。在设计思路上，该结构优先考虑传动平稳性与安装适配性，蜗轮采用辐板式结构，中心设置标准通孔用于与输出轴配合，轮毂位置预留足够的轴向长度保证轴连接的同轴度，避免高速运转时出现径向跳动；蜗杆的齿部参数与蜗轮完全匹配，齿向螺旋角经过精准计算，保证啮合时无卡滞、无侧隙过大的问题，同时齿根位置做了圆角过渡处理，降低应力集中带来的齿根断裂风险。从安装边界来看，蜗轮的外径、齿宽、中心安装孔尺寸均适配常规通用减速箱体的安装腔位，轴向定位台阶尺寸符合通用安装标准，可直接替换同参数规格的老旧蜗轮部件；蜗杆的轴端长度、轴承位直径也匹配常用的深沟球轴承安装尺寸，无需额外定制箱体或连接配件即可完成装配，适配多数中小型减速设备的改造与新装需求。在实际应用中，该传动副可适配水平、垂直等多种安装姿态，齿面啮合的润滑腔设计可兼容油脂润滑与稀油润滑两种方式，能适应不同工况下的维护需求，在低速重载的传动工位中，可稳定传递额定扭矩，长期运行下的传动效率保持稳定，不会因长期磨损出现传动比失准的问题，适合各类需要精准减速传动、具备自锁需求的机械工位使用。
