辊筒式轻型皮带输送机架结构设计

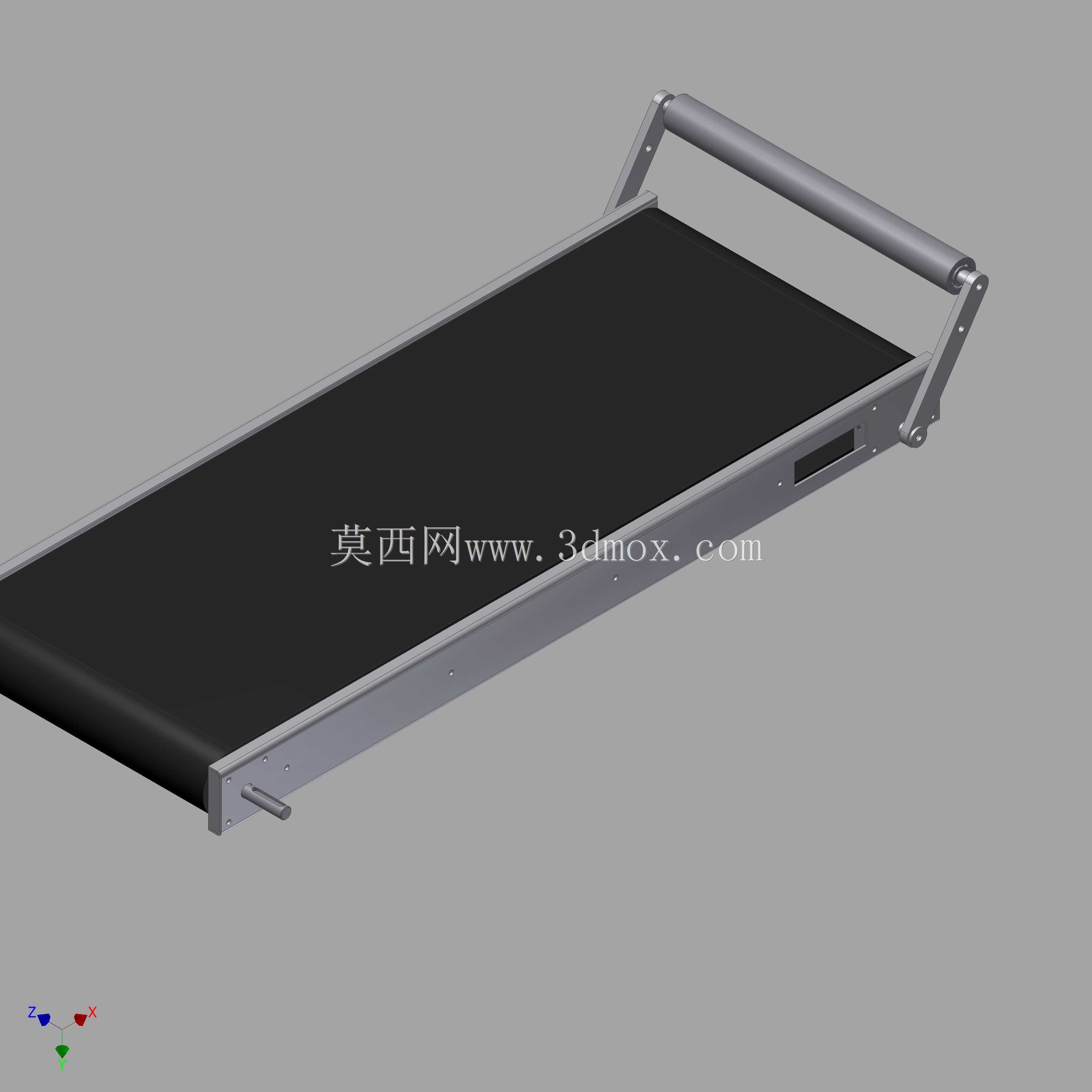

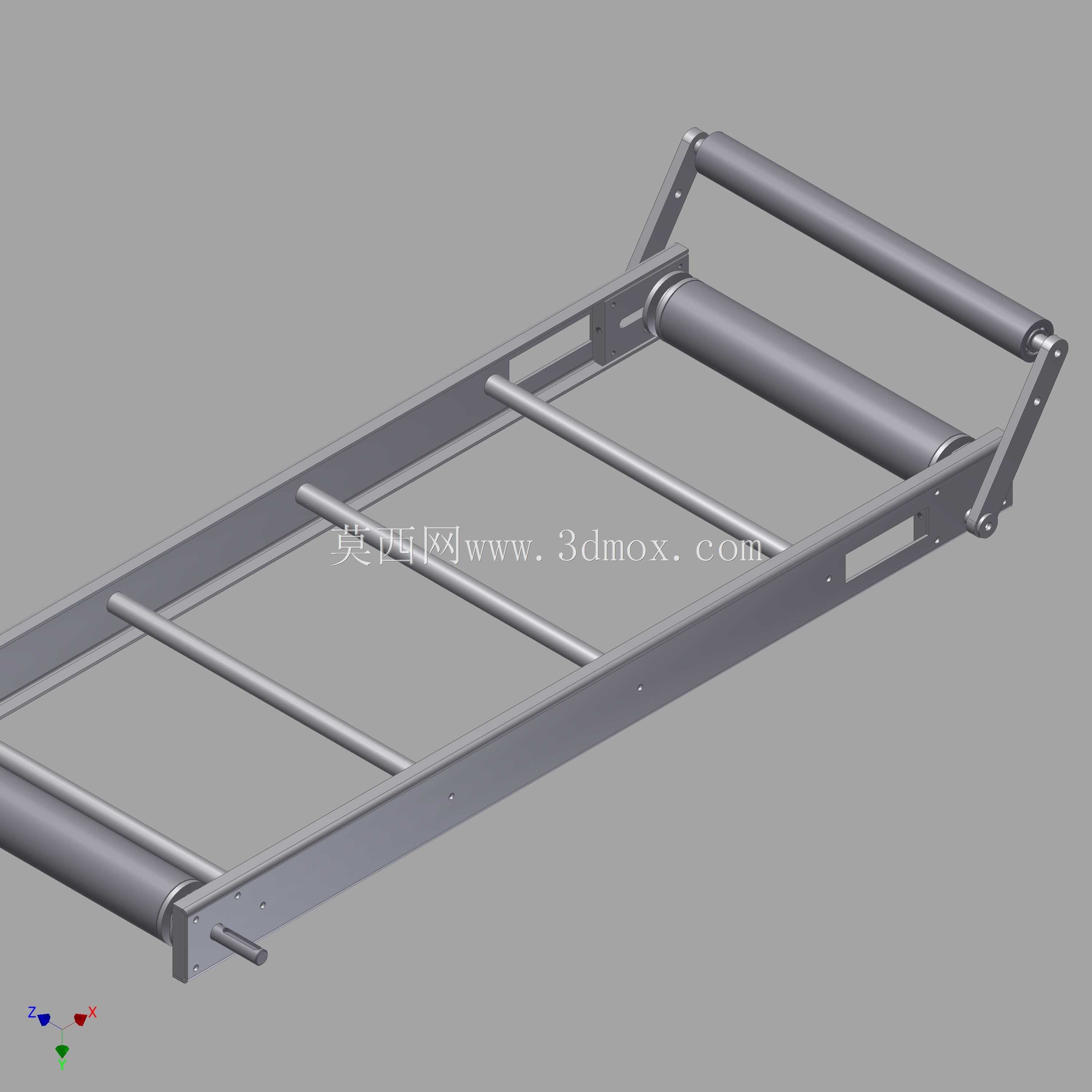

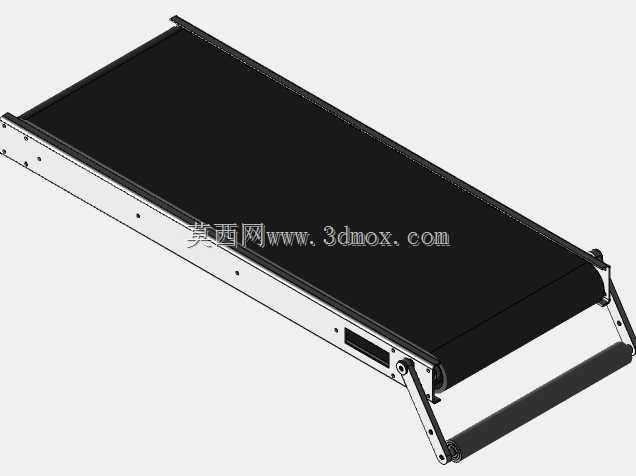

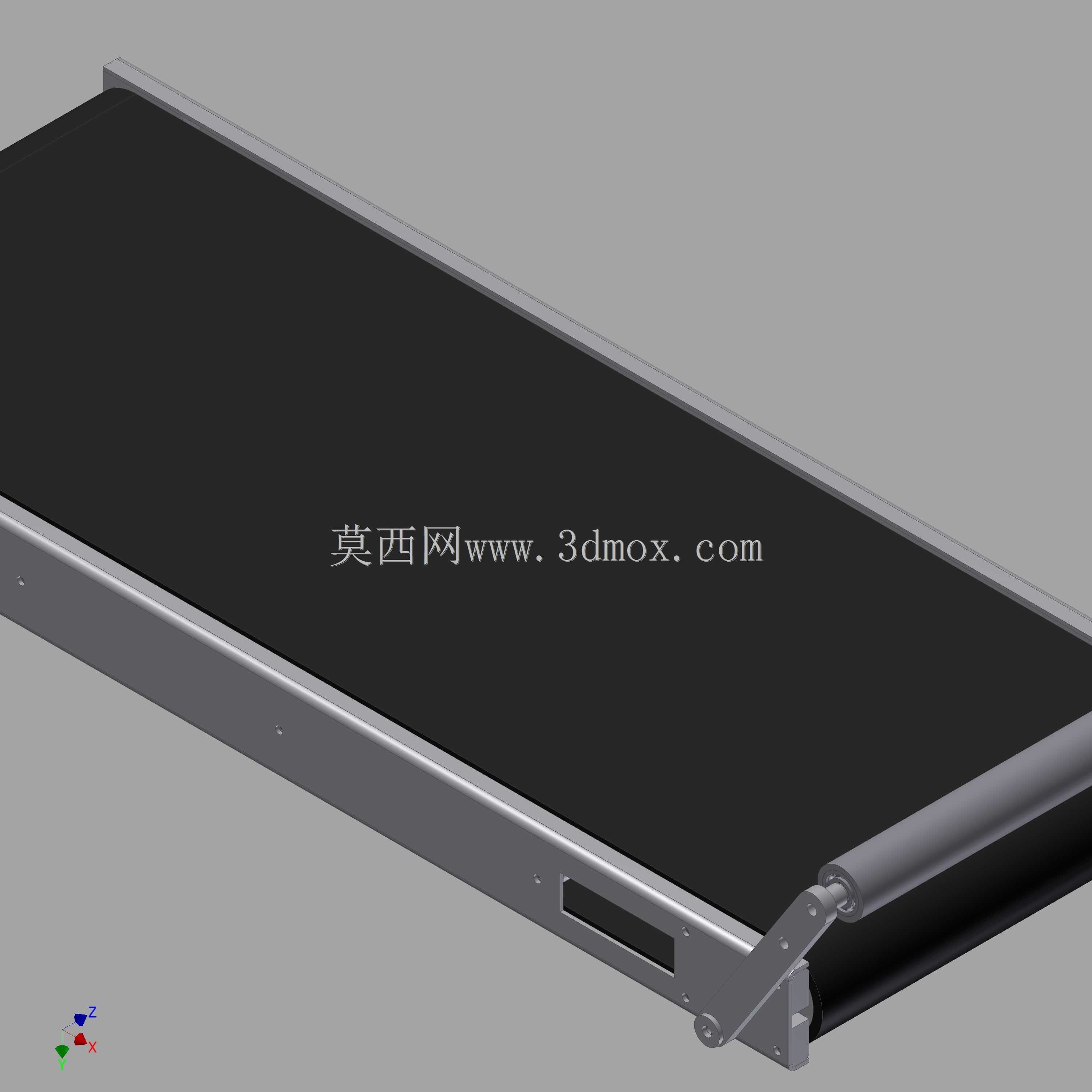

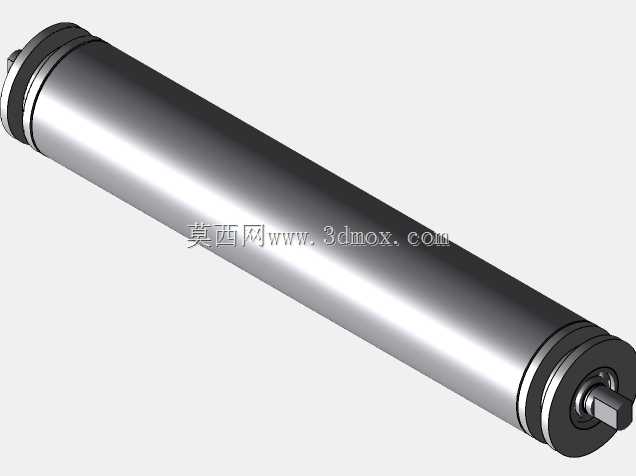

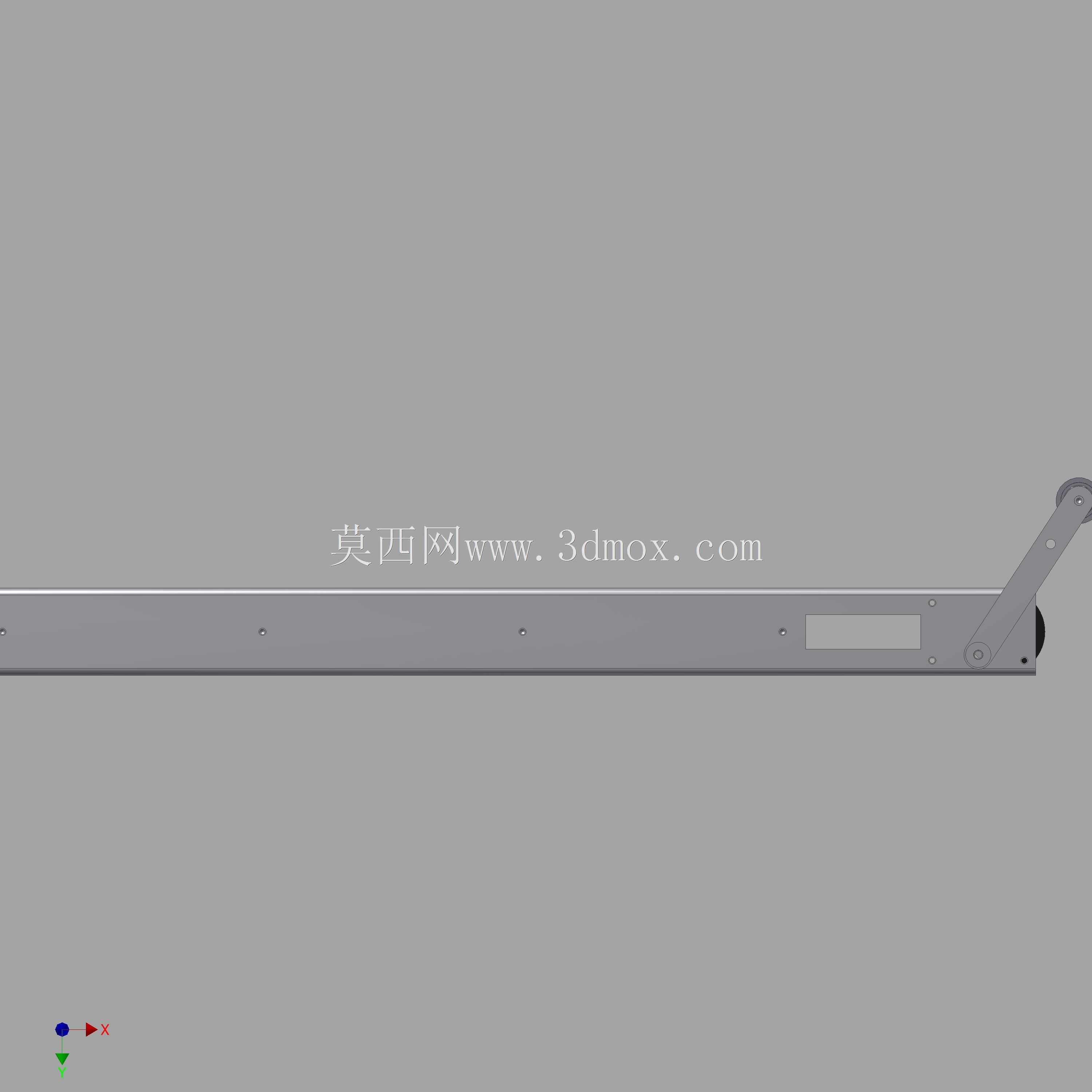

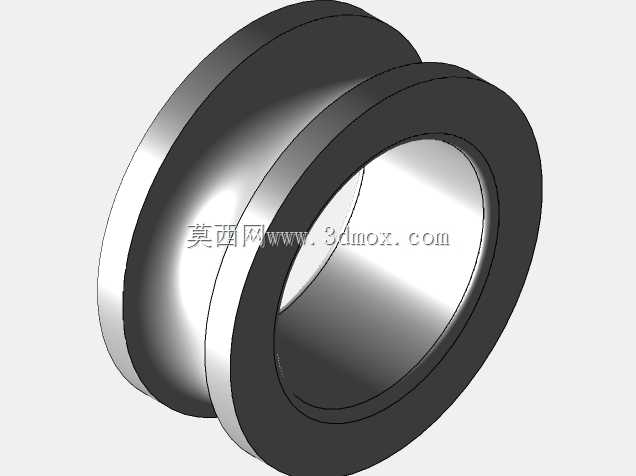

这款辊筒式轻型输送机架，主要面向轻工生产、电商仓储分拣、小型零部件加工转运等场景设计，可适配短距离、轻载荷的物料连续输送需求，常见于电子元器件组装线、包装工序衔接段、仓储出入库接驳位，能够替代人工完成工位间的物料传递，降低作业人员重复搬运的劳动强度，提升生产线流转的连贯性。从实际用途来看，该机架作为皮带输送机的主体承载结构，需要同时支撑两端传动辊筒、中间托辊以及上方输送皮带与承载物料，整体框架采用双侧纵梁搭配横向撑杆的结构形式，纵梁选用冷轧型材弯折成型，具备足够的抗弯强度，能够避免长距离输送过程中出现框架下挠变形的问题，横向撑杆等间距排布，既可以强化框架整体的抗扭性能，也为后续安装托辊、皮带导向件预留了统一的安装基准。在功能特性设计上，两端的辊筒安装位采用铰接可调结构，一端作为主动辊安装位可连接驱动单元，另一端作为从动张紧辊位，通过调整安装位置可以实现输送皮带的张紧度调节，避免皮带运行过程中出现打滑、跑偏的问题；框架侧边预留的安装孔位，可根据实际使用需求加装侧边挡条、物料检测传感器支架、驱动电机安装座等附属配件，适配不同场景的定制化需求。设计思路上优先考虑了模块化装配的需求，所有构件均采用标准化型材加工，各连接位置采用螺栓紧固而非焊接结构，既方便运输过程中的拆分打包，也能在现场安装时快速组装，后期维护更换部件时无需整体拆解框架，降低运维成本。外形尺寸方面，该机架属于窄幅轻型输送设备，整体宽度适配400-500mm幅宽的输送皮带，长度可根据实际工位间距通过增减中间撑杆与纵梁段进行调整，安装时底部可搭配可调高度的支撑脚，适配不同高度的生产工位接驳需求，安装边界预留足够的操作空间，不会与周边生产设备产生干涉，框架整体高度可根据作业人员的操作舒适区间进行调整，适配站立式作业的生产场景。框架表面采用喷塑防锈处理，能够适应车间内多粉尘、少量油污的作业环境，长期使用不会出现锈蚀掉漆的问题，中间排布的托辊采用光滑圆钢加工，转动阻力小，能够有效降低皮带运行的摩擦损耗，延长皮带与驱动单元的使用寿命。
